A Levenhuk MED X/Y kalibrációs tárgylemez a képelemző program kalibrálásához szükséges tartozék. Meghatározza a korrekciós tényezőt, amivel a program gyorsan átválthatja az értékeket a különböző mértékegységekbe. A kalibrációs tárgylemez bármilyen márkájú mikroszkóppal használható.

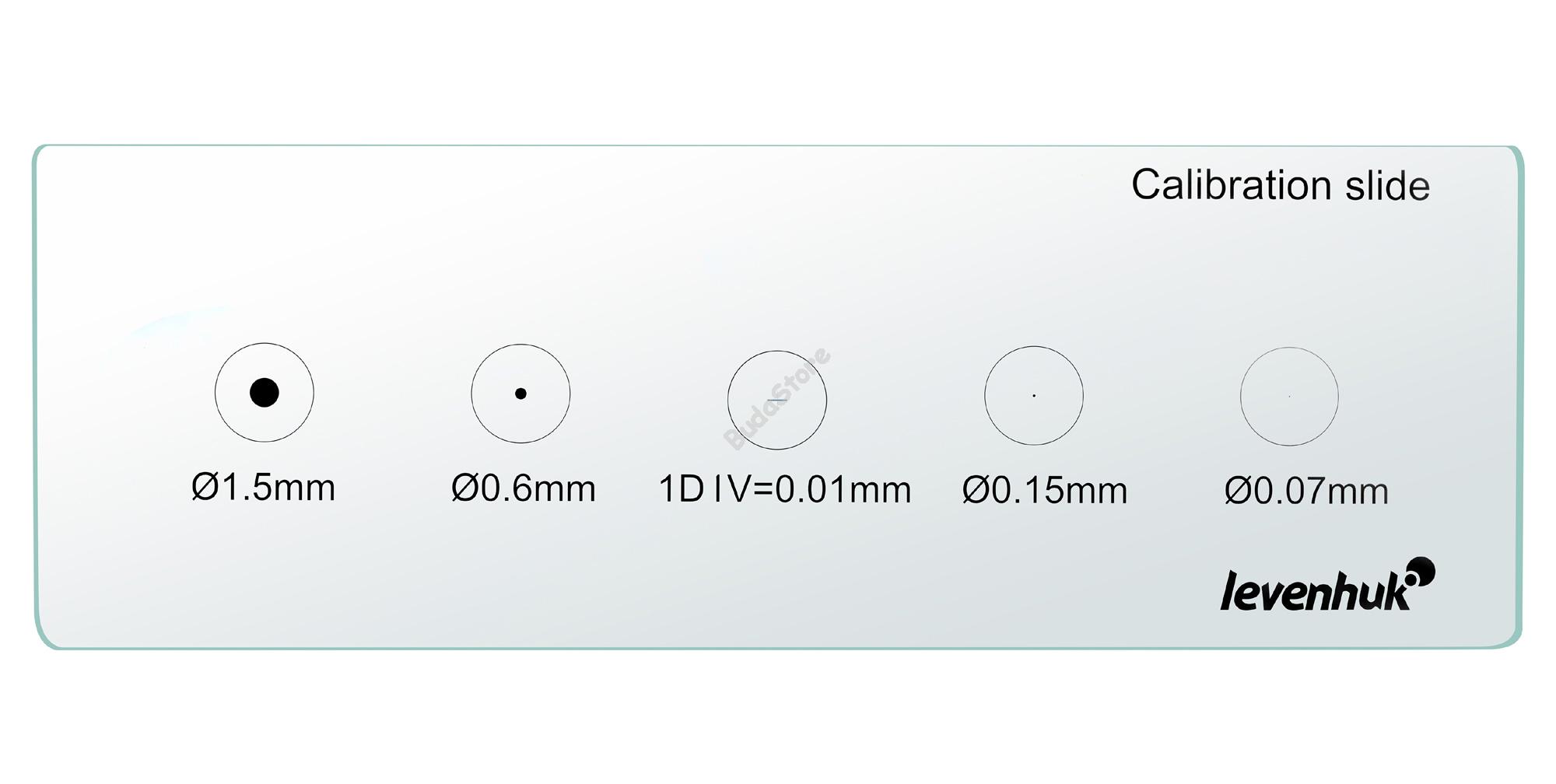

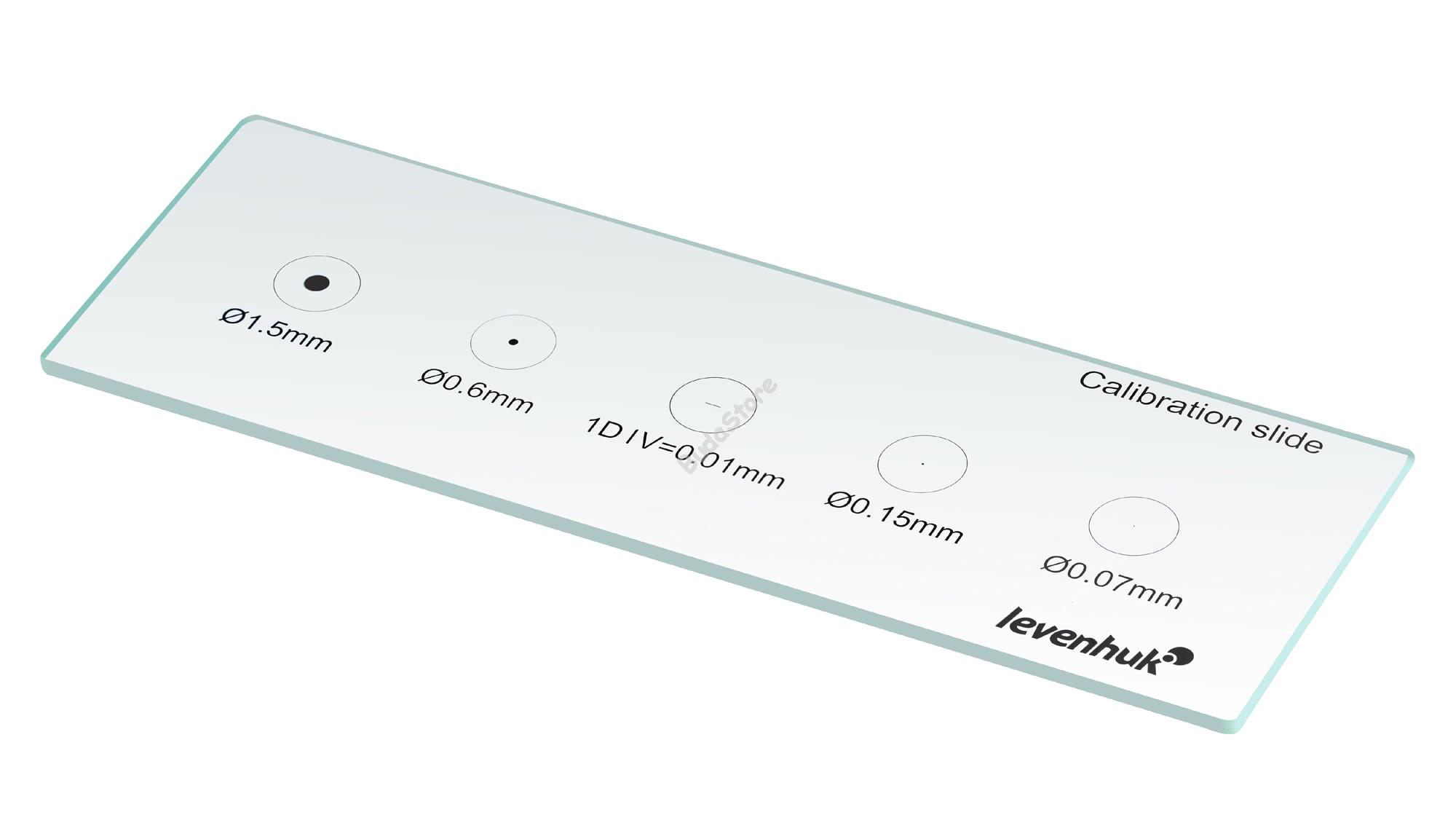

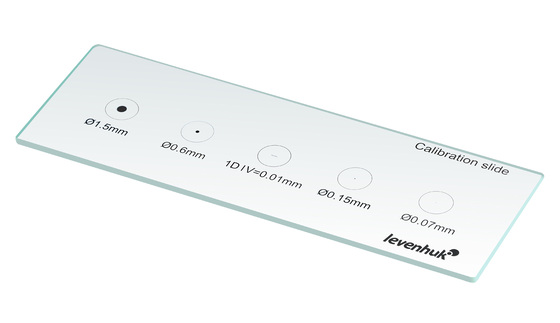

A Levenhuk MED X/Y kalibrációs tárgylemez átlátszó üvegdarab. Középpontjában mikrométeres skála található. A legkisebb osztás 0,01 mm. A skála két oldalán különböző átmérőjű (1,5 mm, 0,6 mm, 0,15 mm és 0,07 mm) körök vannak.

A kalibrációs tárgylemez használata:

1. Rögzítse a tárgylemezt a mikroszkóp tárgyasztalán.
2. A revolverfej elforgatásával válassza ki a munkához használni kívánt objektívet.
3. A kamerát állítsa maximális felbontású képkészítési módra, majd készítsen egy fényképet a skáláról.
4. A képelemző programban válassza a kalibrálási módot, az egérrel jelölje meg a maximális látható távolságot, majd valós egységekben adja meg a kapott értéket.
5. Adja meg a kalibrálás nevét, majd ellenőrizze még egyszer az értékeket.
6. Ha mindent jól csinált, a program megjegyzi a korrekciós tényezőt, és a jövőben önállóan átalakítja az értékeket a kívánt mértékegységekre.
