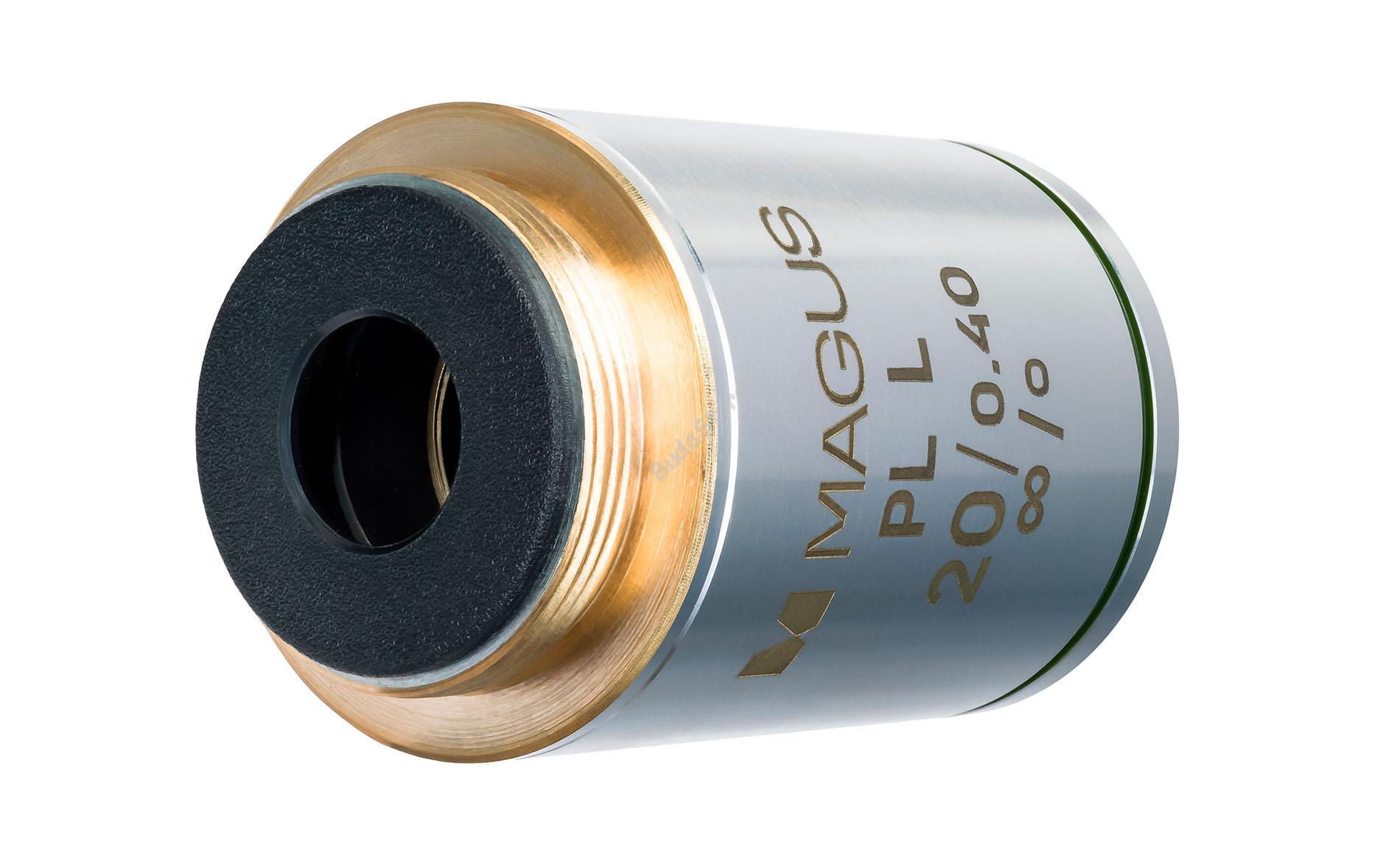

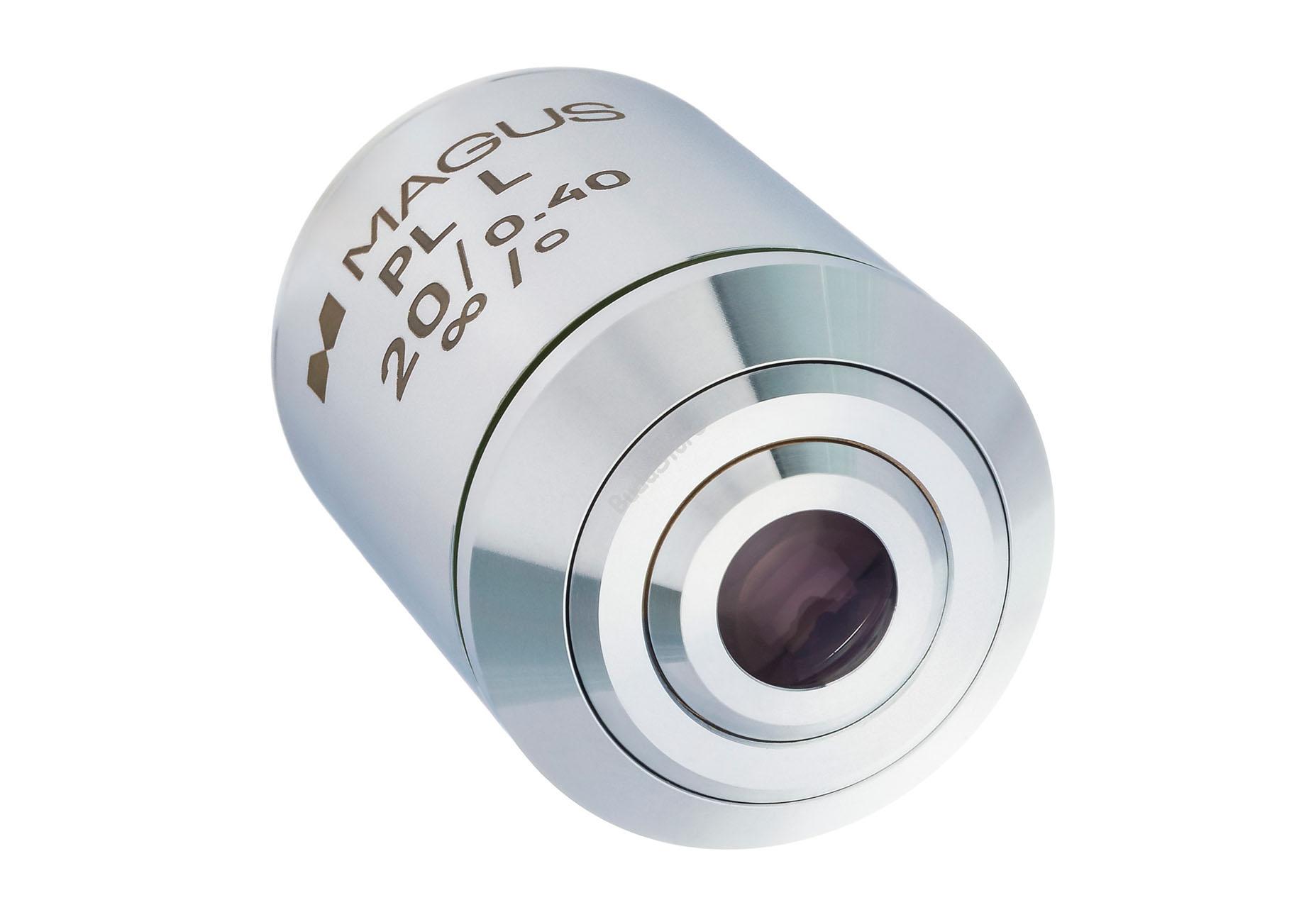

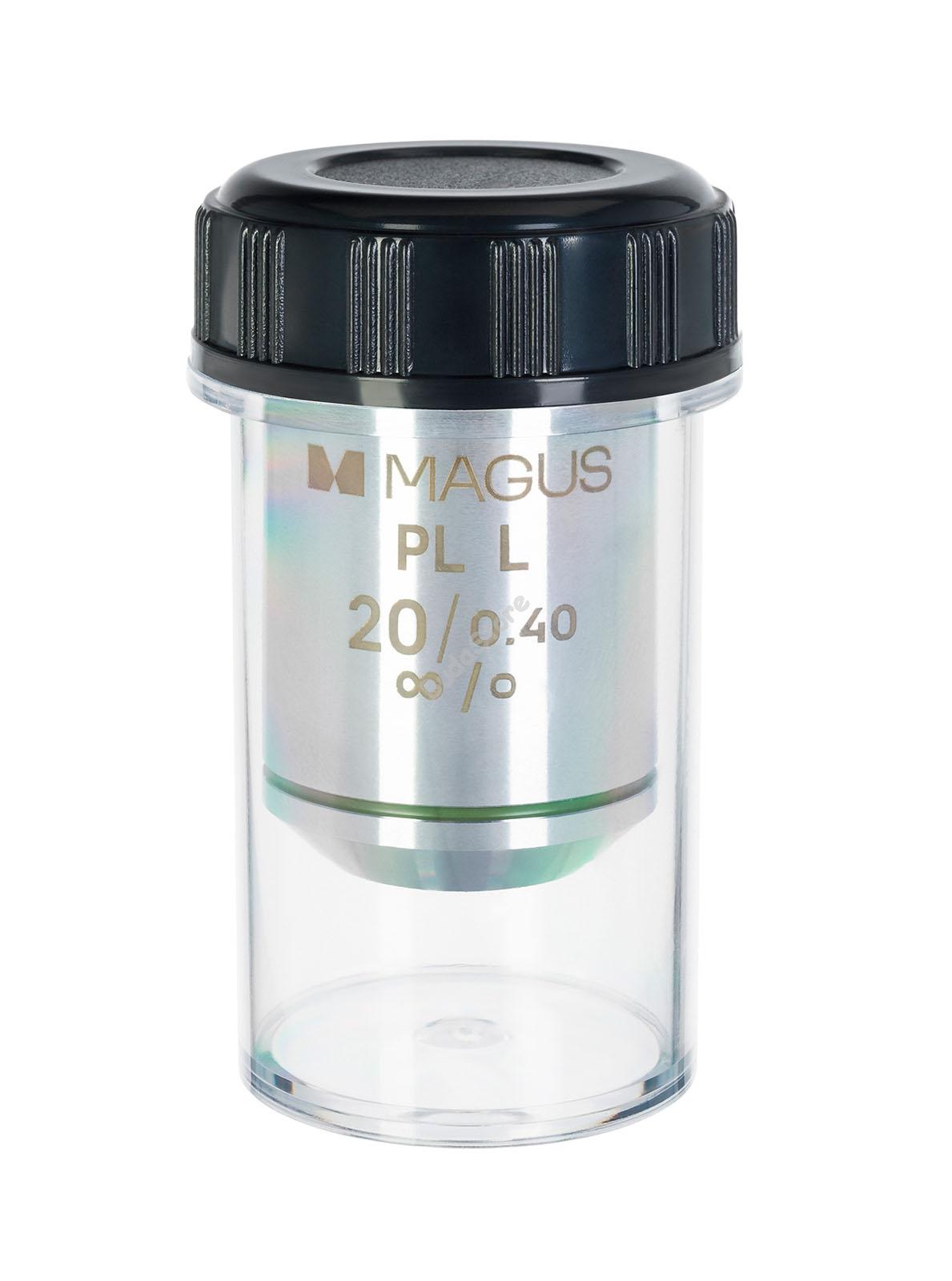

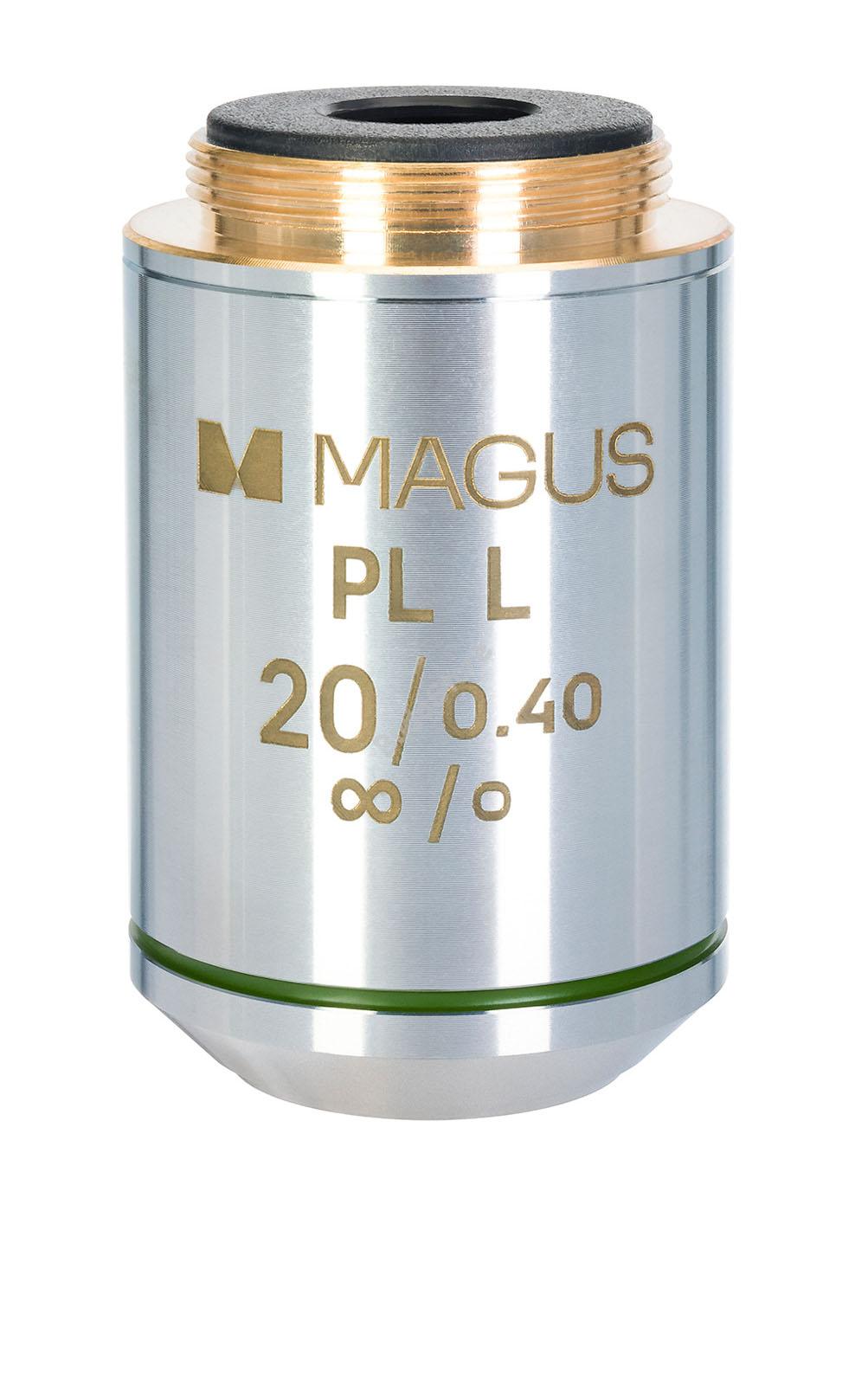

20x nagyítású objektív egy metallográfiai mikroszkóphoz. Optimálisan használható a 10x és 20x közötti nagyítású szemlencsékkel. Ezzel az objektívvel a mikroszkóp hasznos nagyítási tartománya 200–400x a maximális felbontása 0,69 µm.

A sík-akromatikus optika 90%-kal korrigálja a látómező görbületét, és szinte a teljes látómezőben tiszta, torzításmentes képet biztosít. Az objektívet széles (22 mm-es) látószögű szemlencsékkel érdemes használni. 10x/22 mm-es szemlencsével kombinálva 1,1 mm átmérőjű látómezőt kaphat. A vörös és a kék szín esetén a kromatikus aberrációt, a zöld szín esetén pedig a szférikus aberrációt korrigálja.

A metallográfiai objektíveket fedőüveg nélkül kell használni. A vizsgált objektum textúrájában nagy magasságkülönbségek lehetnek, és a normál objektívpozíció használata esetén fennáll a kockázata az objektív vagy a minta sérülésének. Ezért a metallográfiai mikroszkópokhoz való MAGUS 20PLL objektív a normálnál nagyobb (8,8 mm-es) munkatávolsággal rendelkezik.

Az objektív végtelenre korrigált mikroszkópokkal kompatibilis. A parfokalitás 45 mm.

Kompatibilitás:

• MAGUS Metal 600 metallográfiai mikroszkóp
• MAGUS Metal 630 metallográfiai mikroszkóp
• MAGUS Metal 650 metallográfiai mikroszkóp
• MAGUS Metal V700 metallográfiai fordított mikroszkóp
