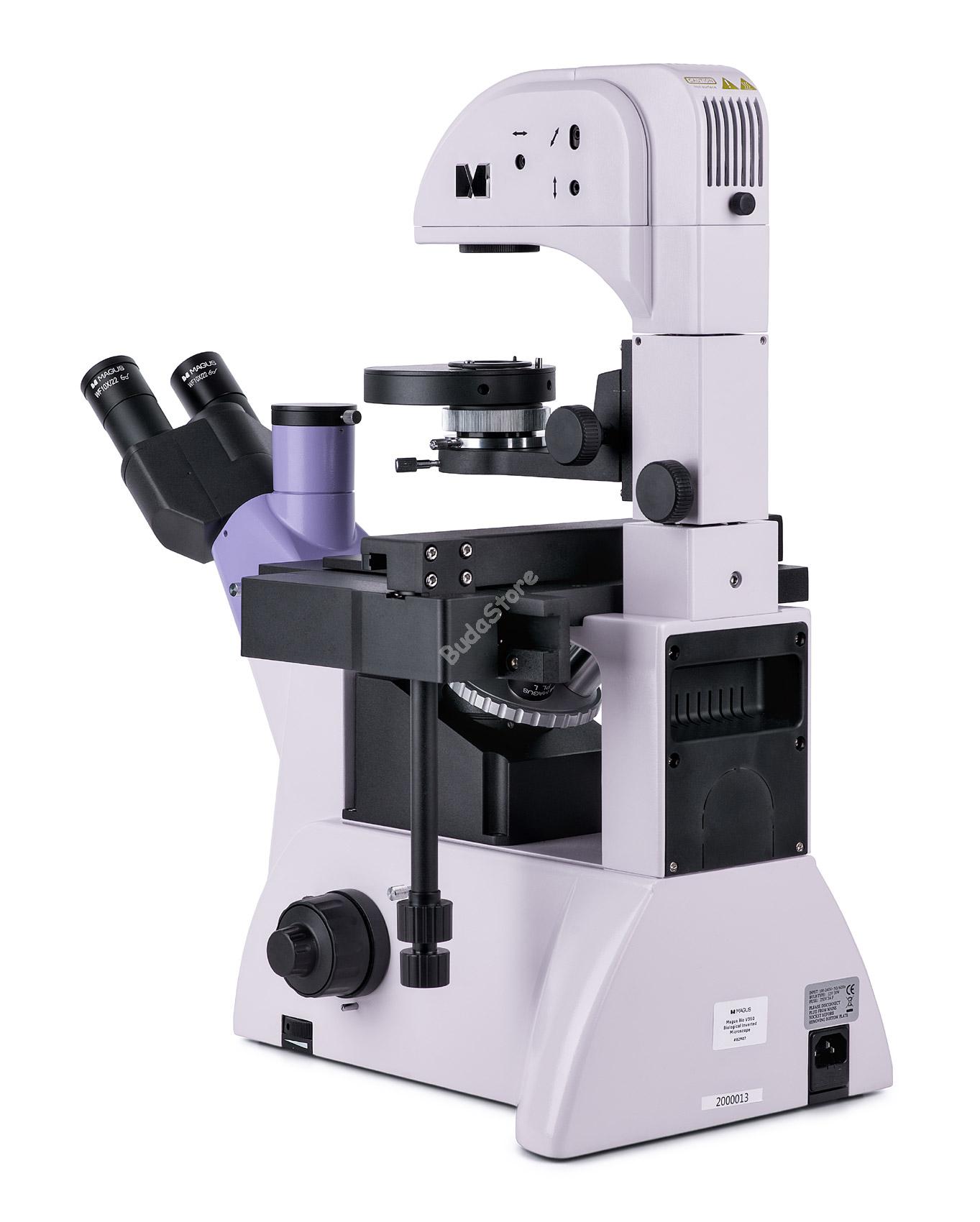

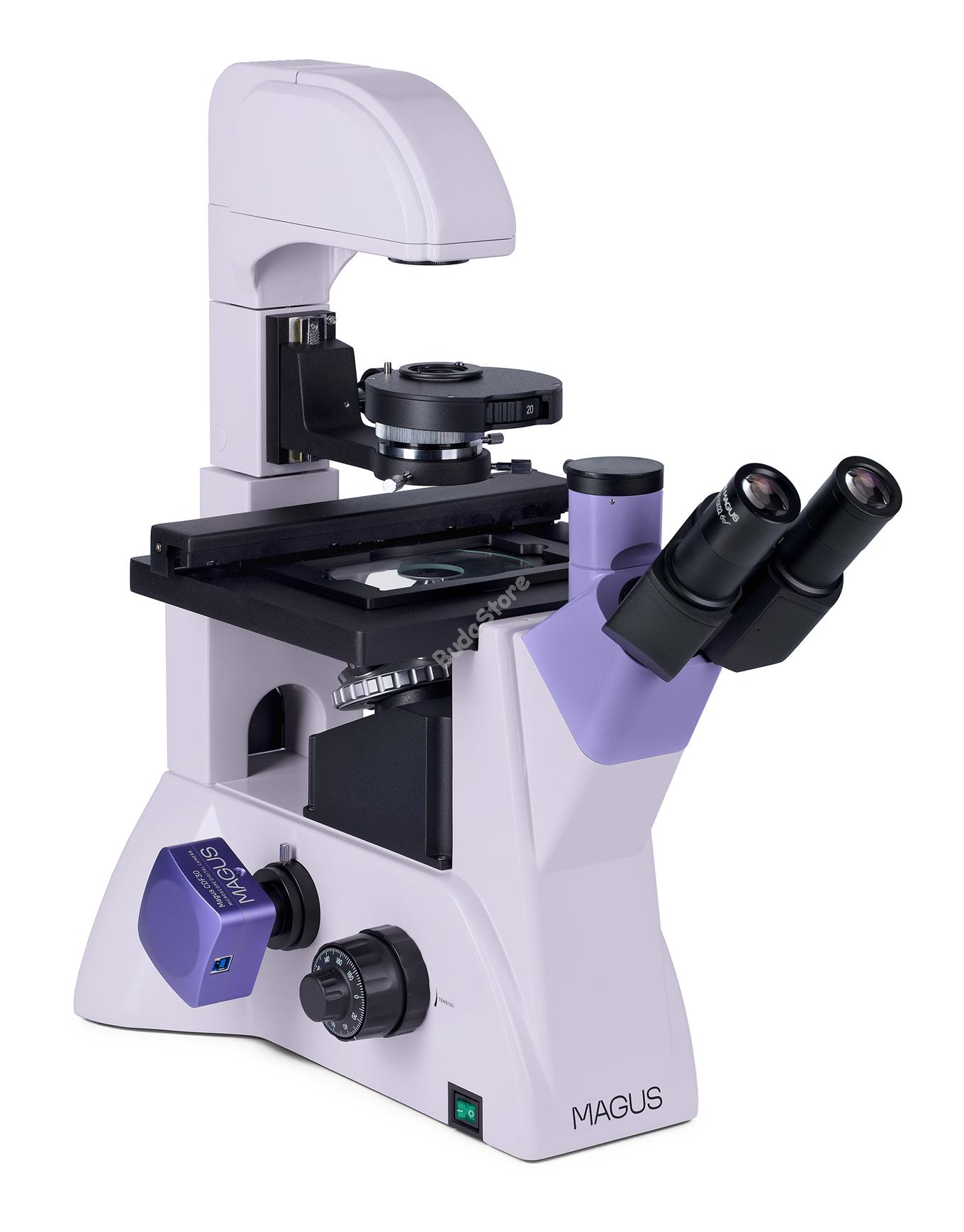

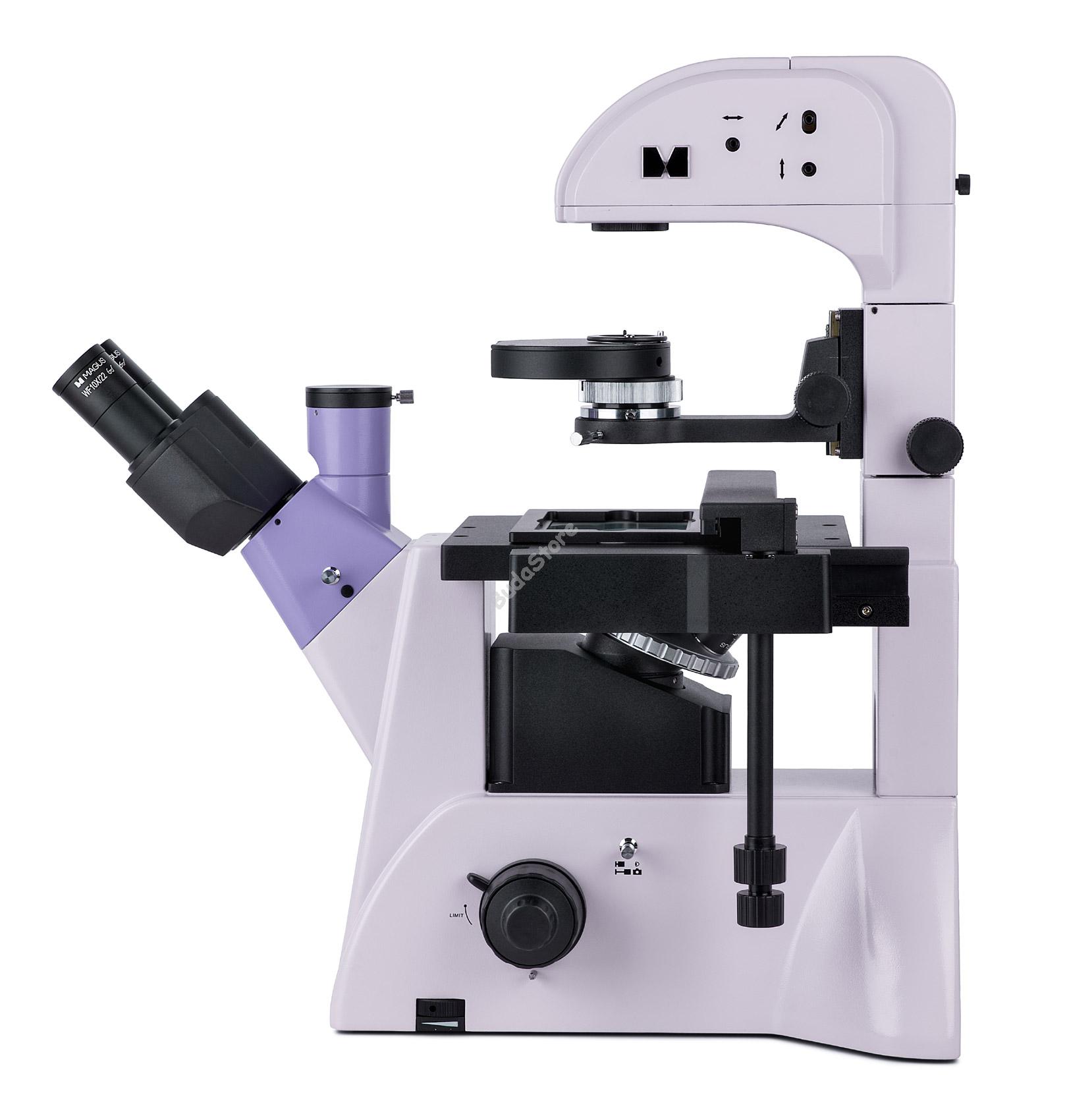

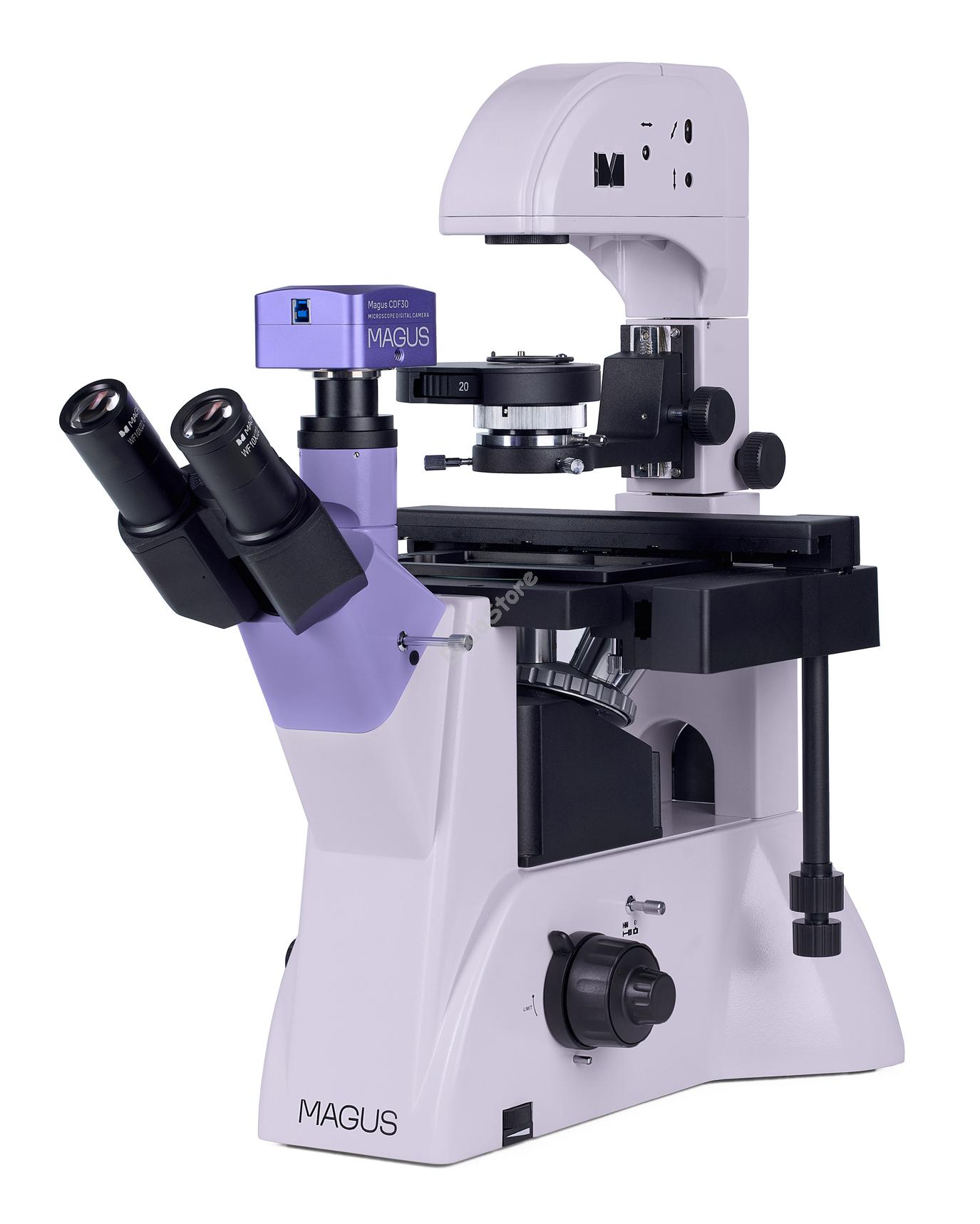

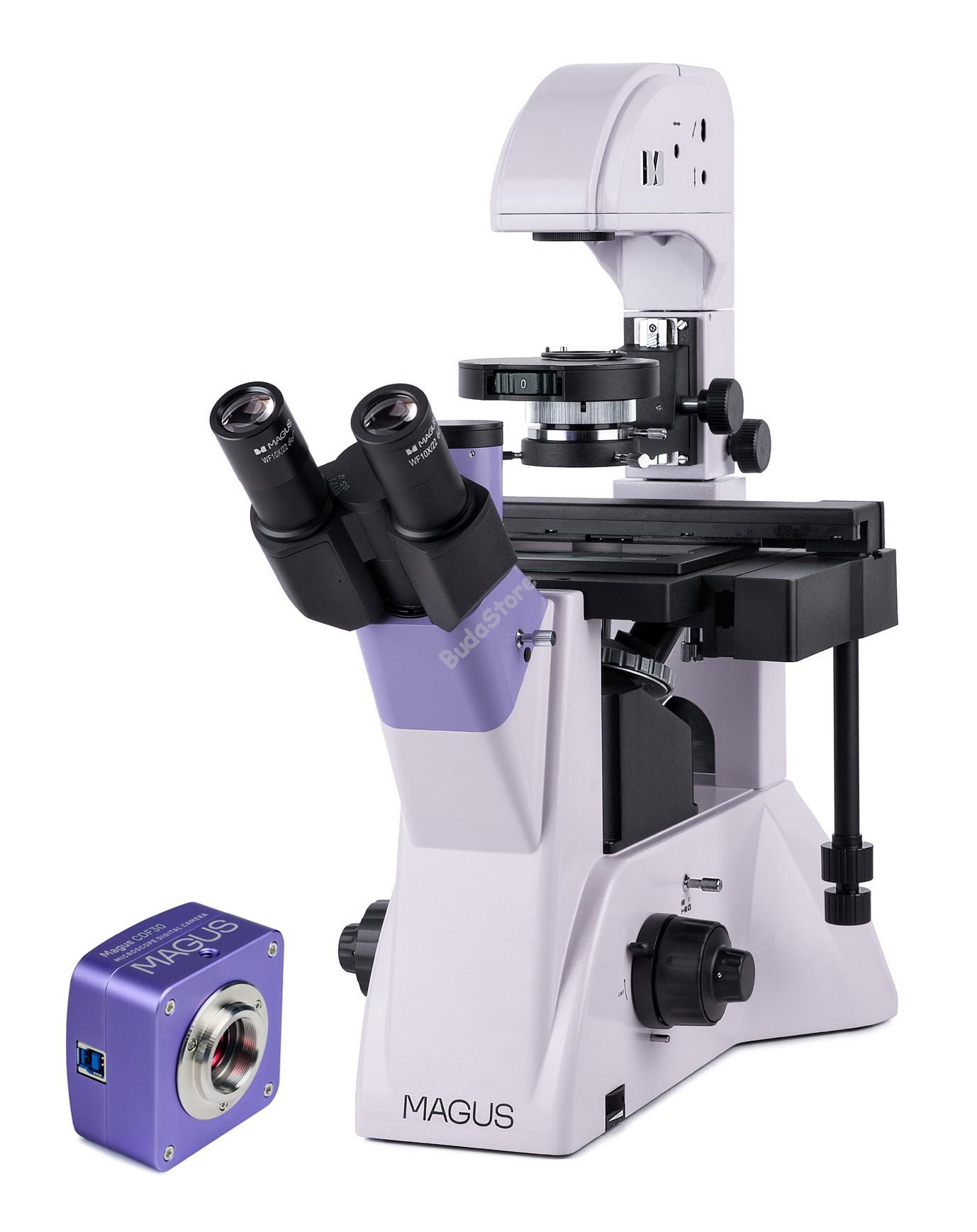

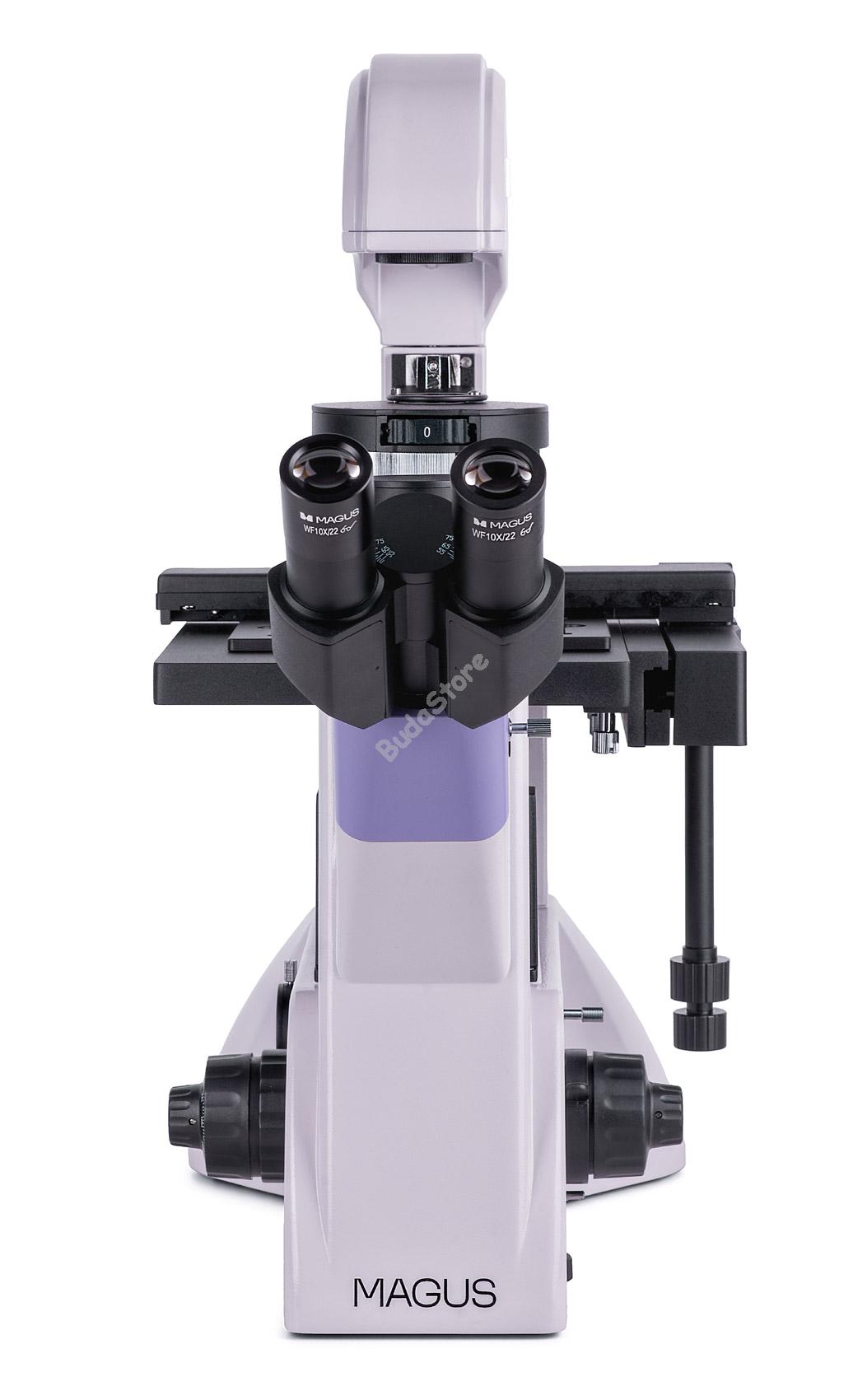

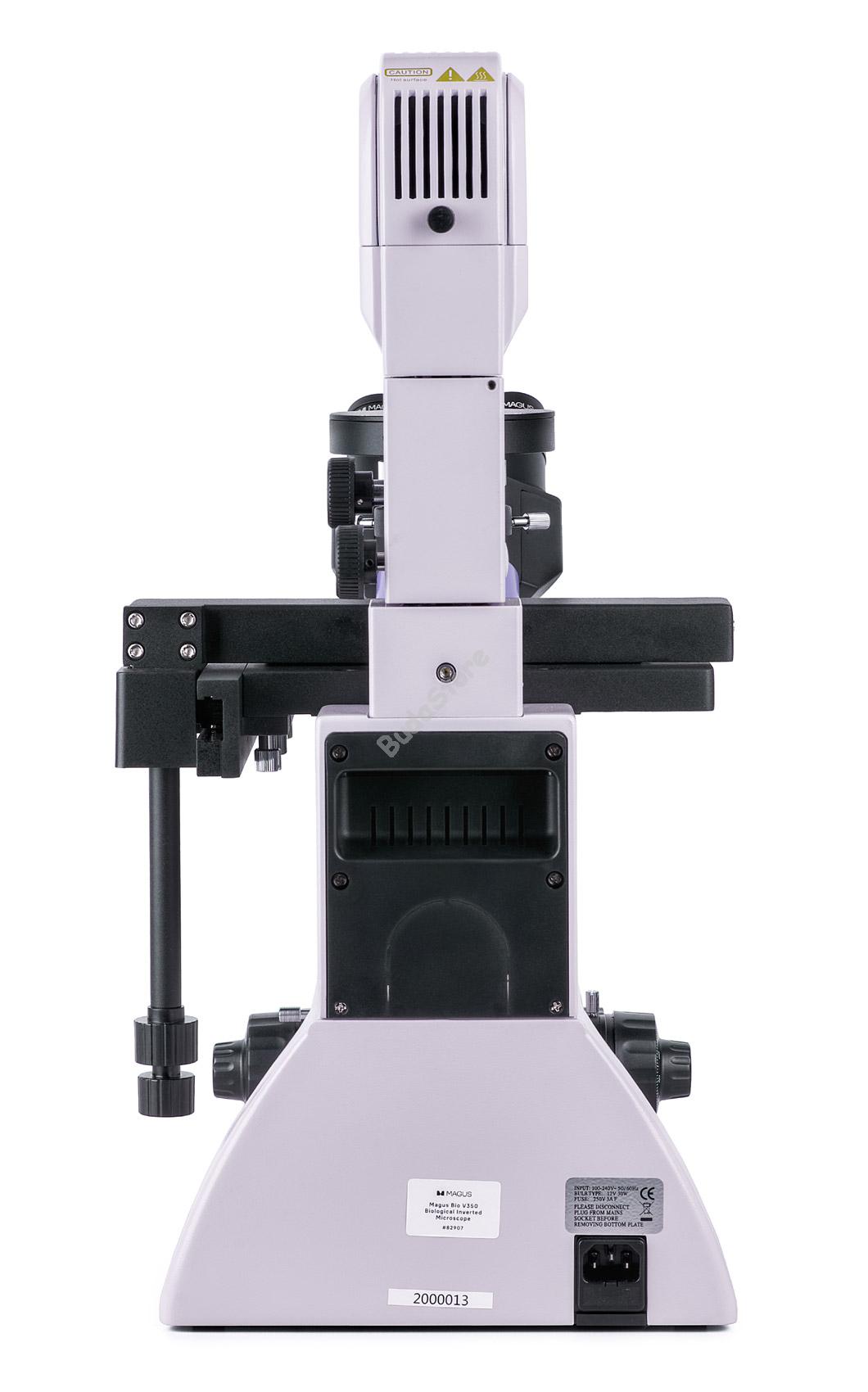

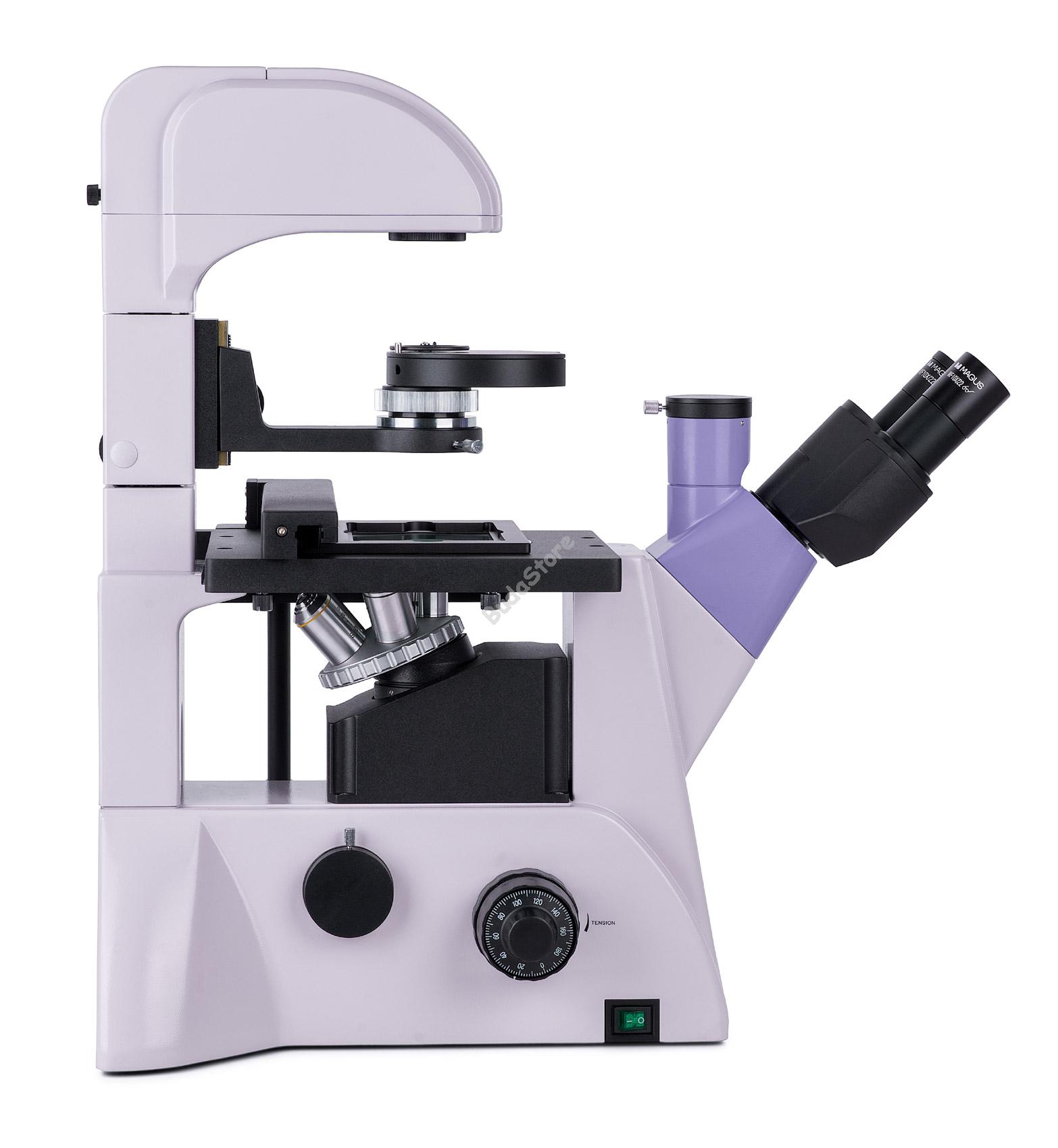

A MAGUS Bio V350 egy biológiai fordított mikroszkóp, amely festett és festetlen minták laboratóriumi edényekben (Petri-csészékben, flakonokban, lemezekben) történő tanulmányozására szolgál. Az edények magassága max. 55 mm lehet, illetve ha megdönti a világító állványt, akkor legfeljebb 165 mm. A kompatibilis edények fenékvastagsága legfeljebb 1,2 mm. Az áteső fényben világos látóterű és fáziskontrasztos mikroszkópos technikákat alkalmazó mikroszkóp háromszemlencsés tubussal / oldalsó kameranyílással rendelkezik a digitális kamera és a monitor beszereléséhez. Rutinszerű laboratóriumi és kutatási munkákhoz, valamint oktatáshoz is használható.

Digitális kamera

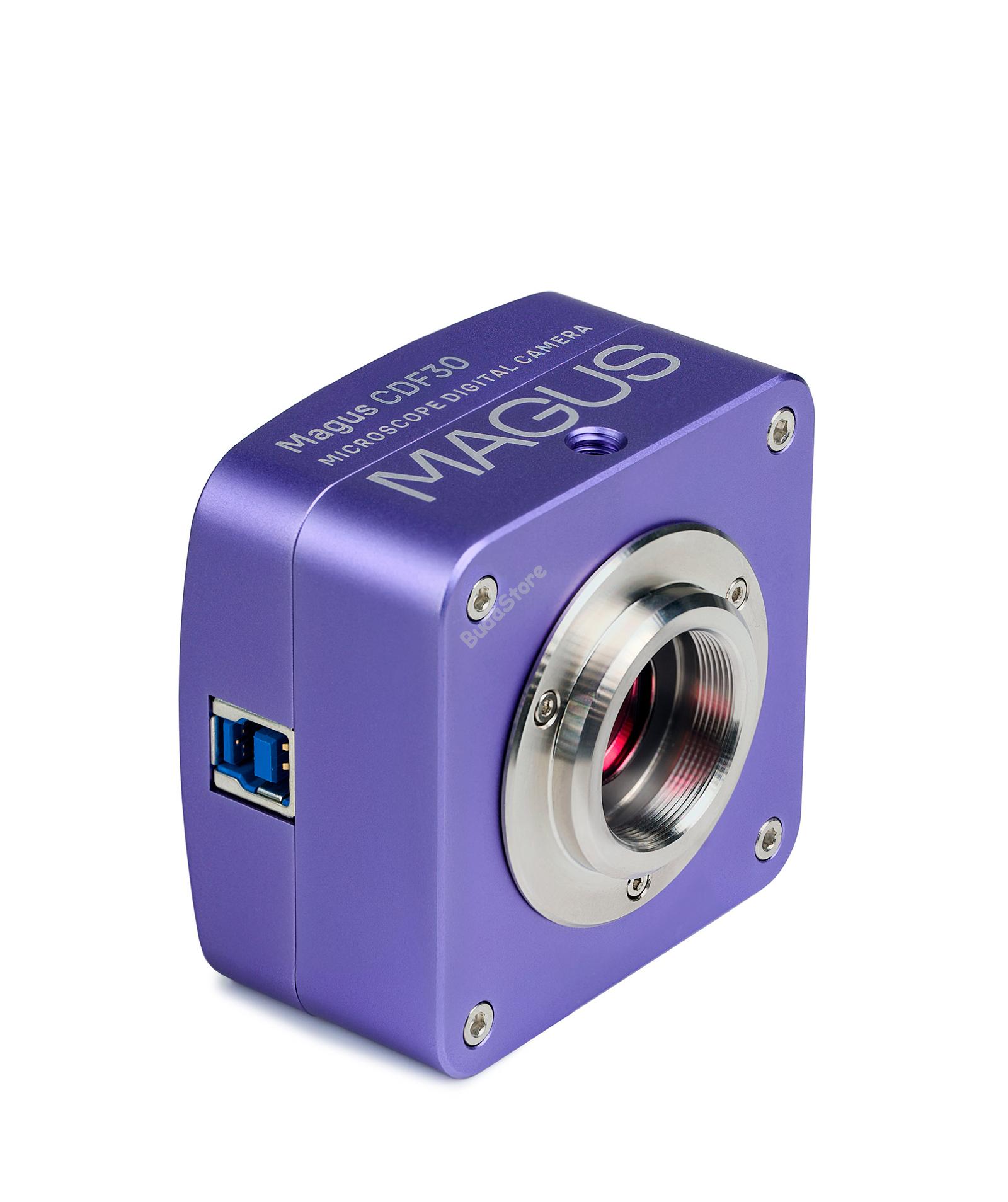

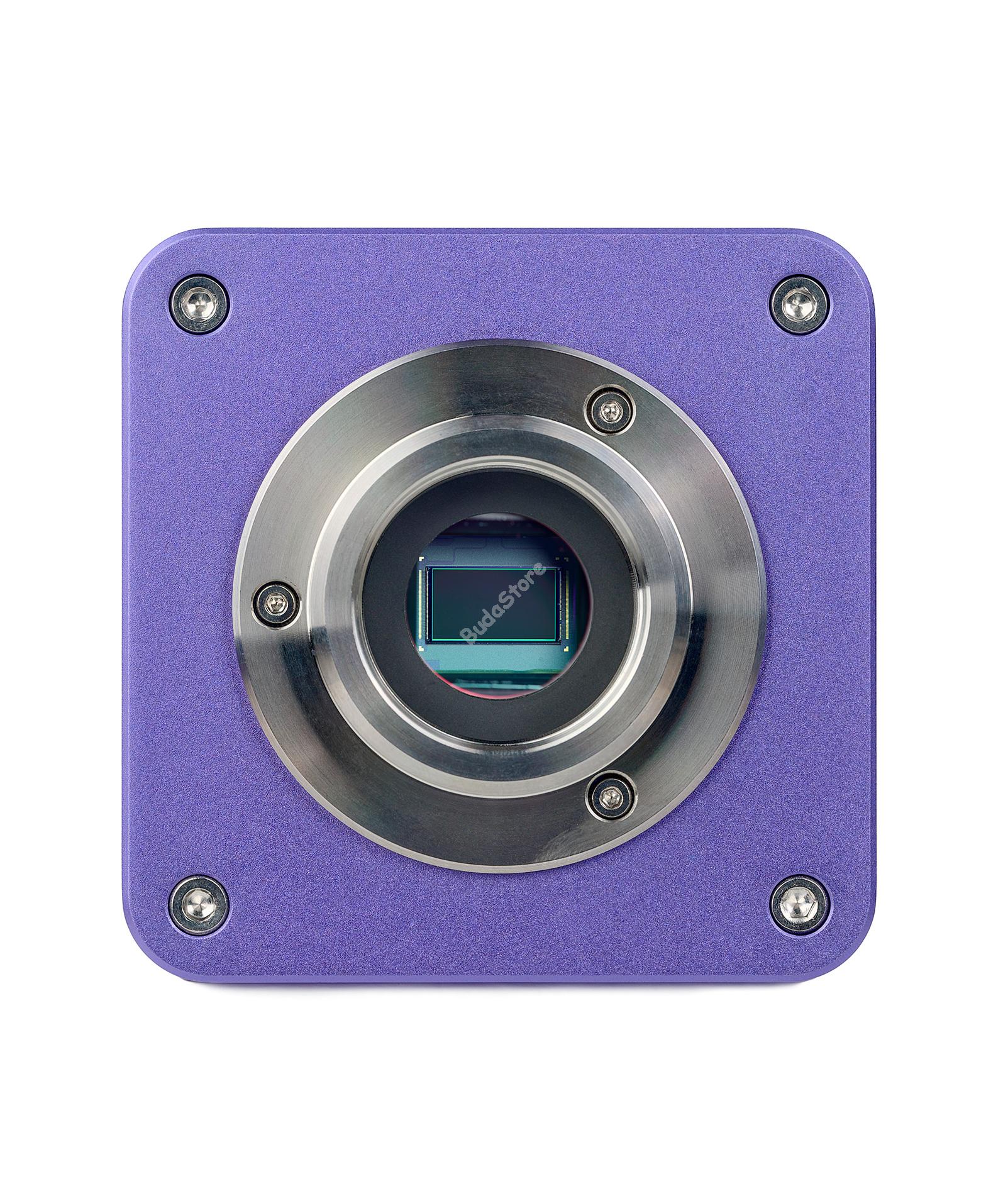

Videós szemlencse SONY Exmor 8,3 MP-es digitális érzékelővel. Az érzékelő hátulról megvilágított a fényérzékenység javítása, valamint a még gyenge fényviszonyok mellett is kivehető, tiszta képek létrejötte érdekében. A kamera 4x-es, 10x-es és 20x-os nagyítású objektívekkel, sötét látóterű vagy világos látóterű mikroszkópos technikával végzett munkákhoz való. Sztereomikroszkópokkal is működik. A számítógéphez való csatlakoztatáshoz és a képek képernyőn történő megjelenítéséhez nagy adatátviteli sebességű (5 Gbps) USB 3.0 port használható.

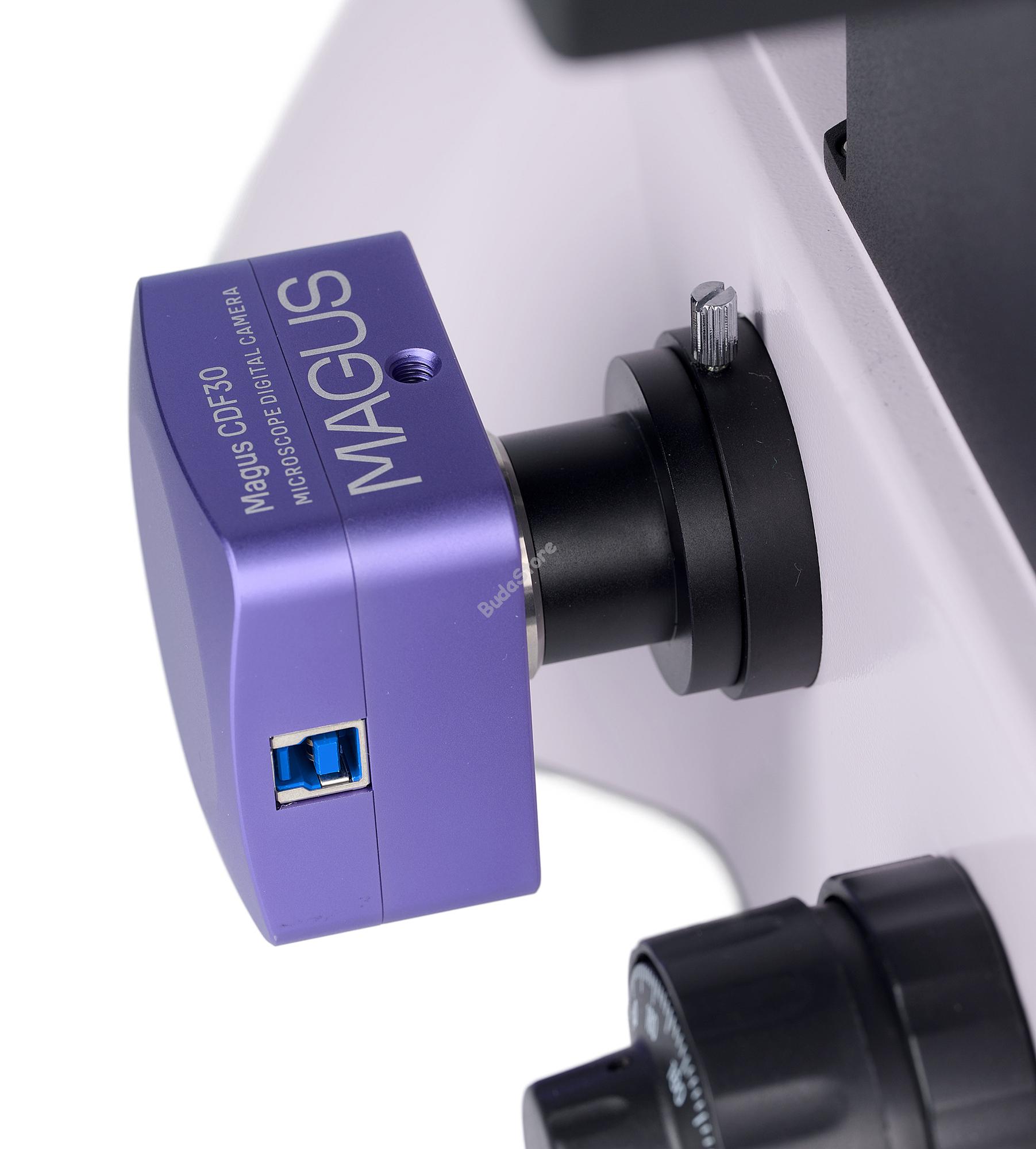

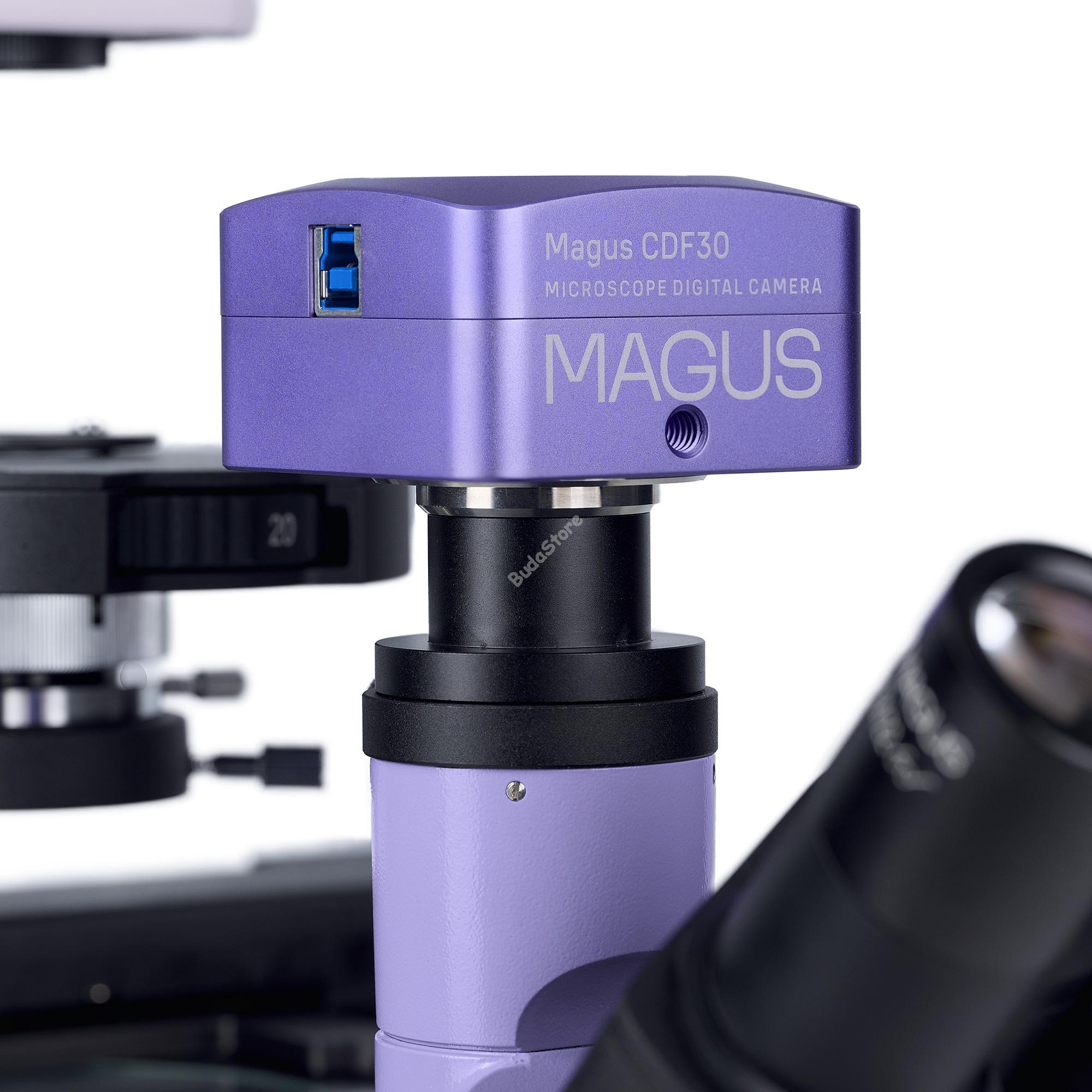

A MAGUS CDF30 kamera beszerelhető a mikroszkóp háromszemlencsés tubusába vagy szemlencsecsövébe. Az optikai hibáktól mentes, maximális látómező 0,65x–0,9x nagyítású adapterrel érhető el. A szemlencsecsőbe történő beszereléshez az adapteren kívül szüksége lesz a cső átmérőjéhez passzoló adaptergyűrűre is.

A kép a számítógép képernyőjén akár 3840x2160 px felbontásban is megjeleníthető. A képkockasebesség 45 képkocka/mp. Alacsonyabb felbontás esetén (1920x1080 px) a képkockasebesség 70 képkocka/mp-re nő. A képkockák közötti átmenetek késleltetés nélküliek és szinte észrevehetetlenek, így a kamera jól használható mozgó objektumok tanulmányozására és bemutatására. A fényképeket és videókat különböző formátumokban is rögzítheti és elmentheti.

Optikai elemek

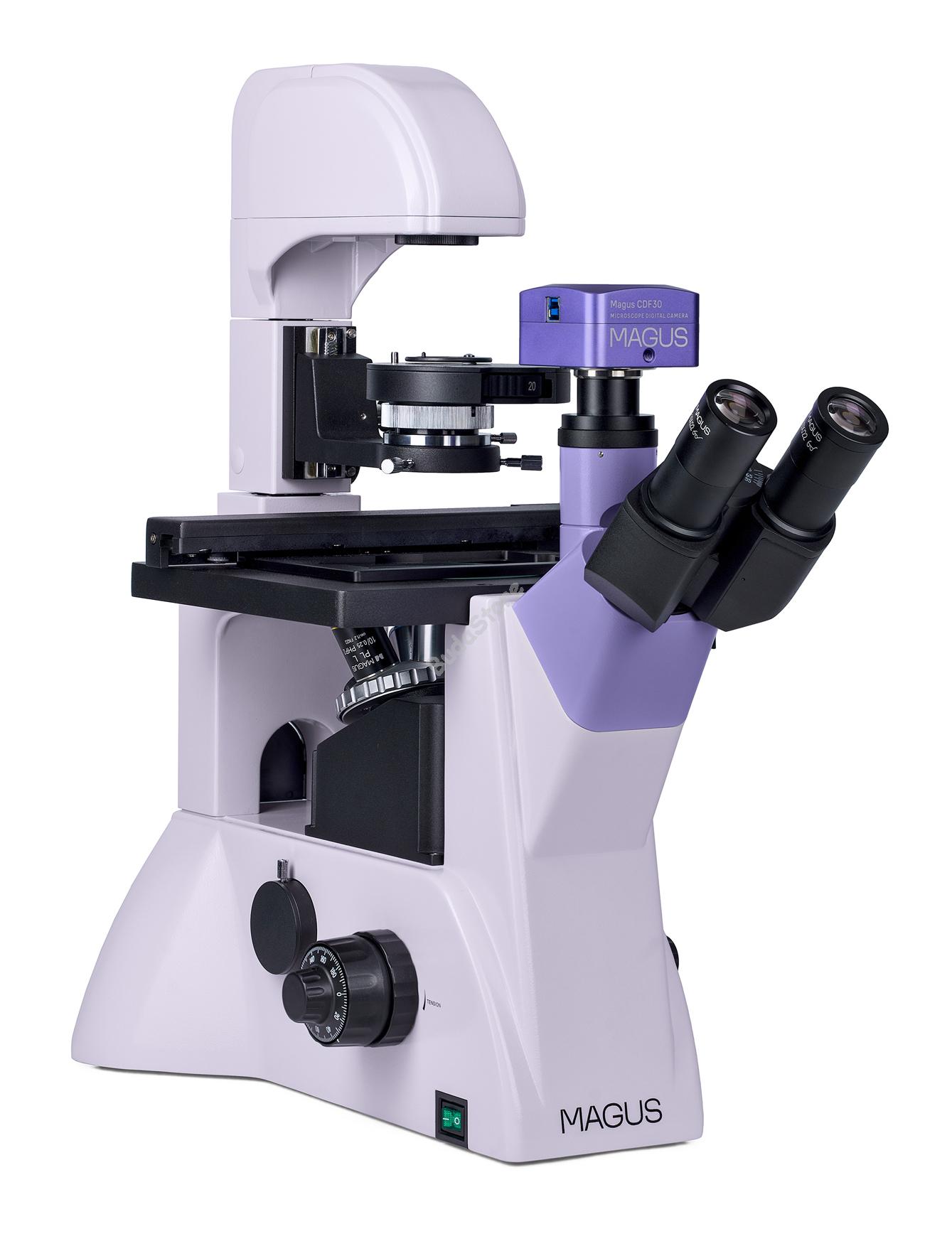

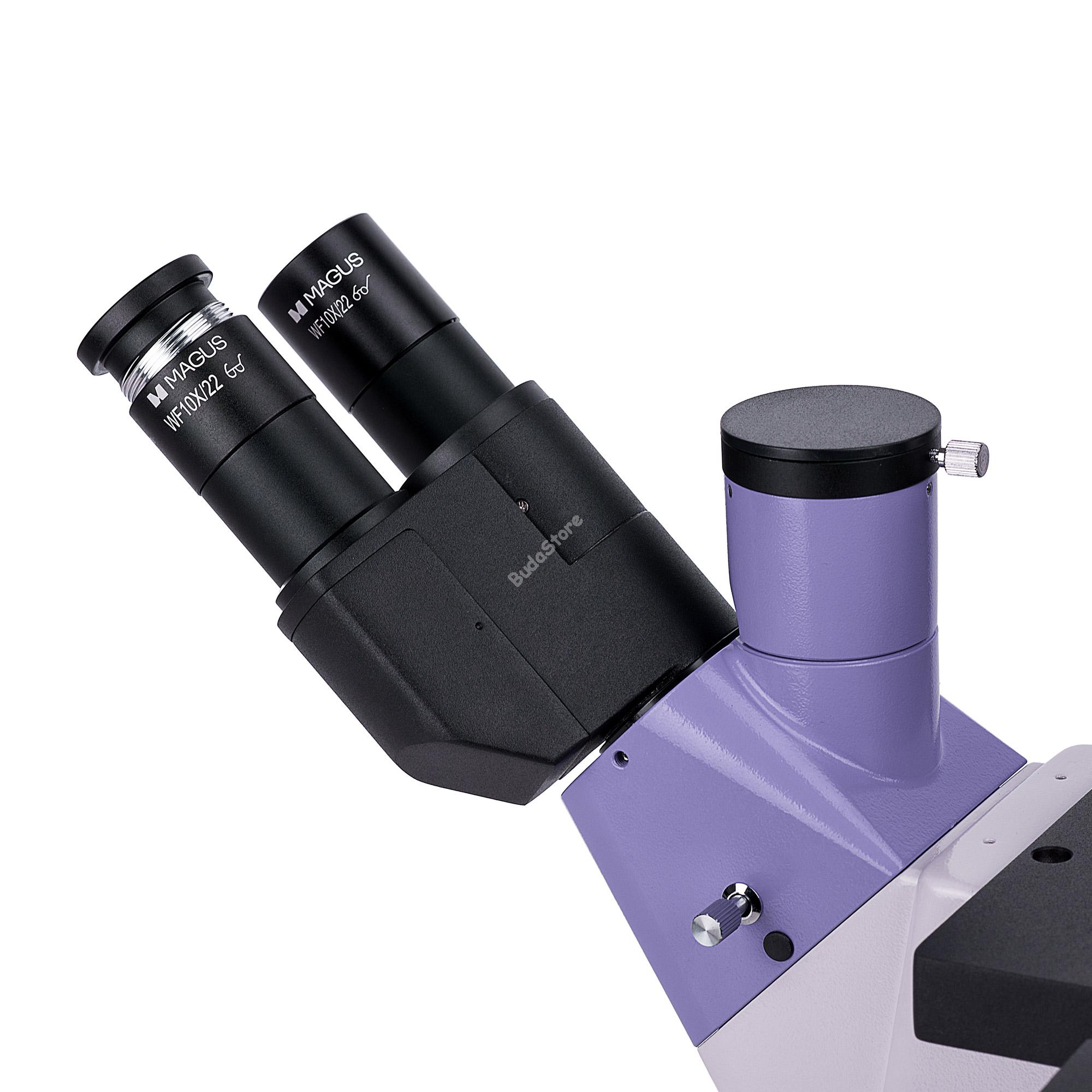

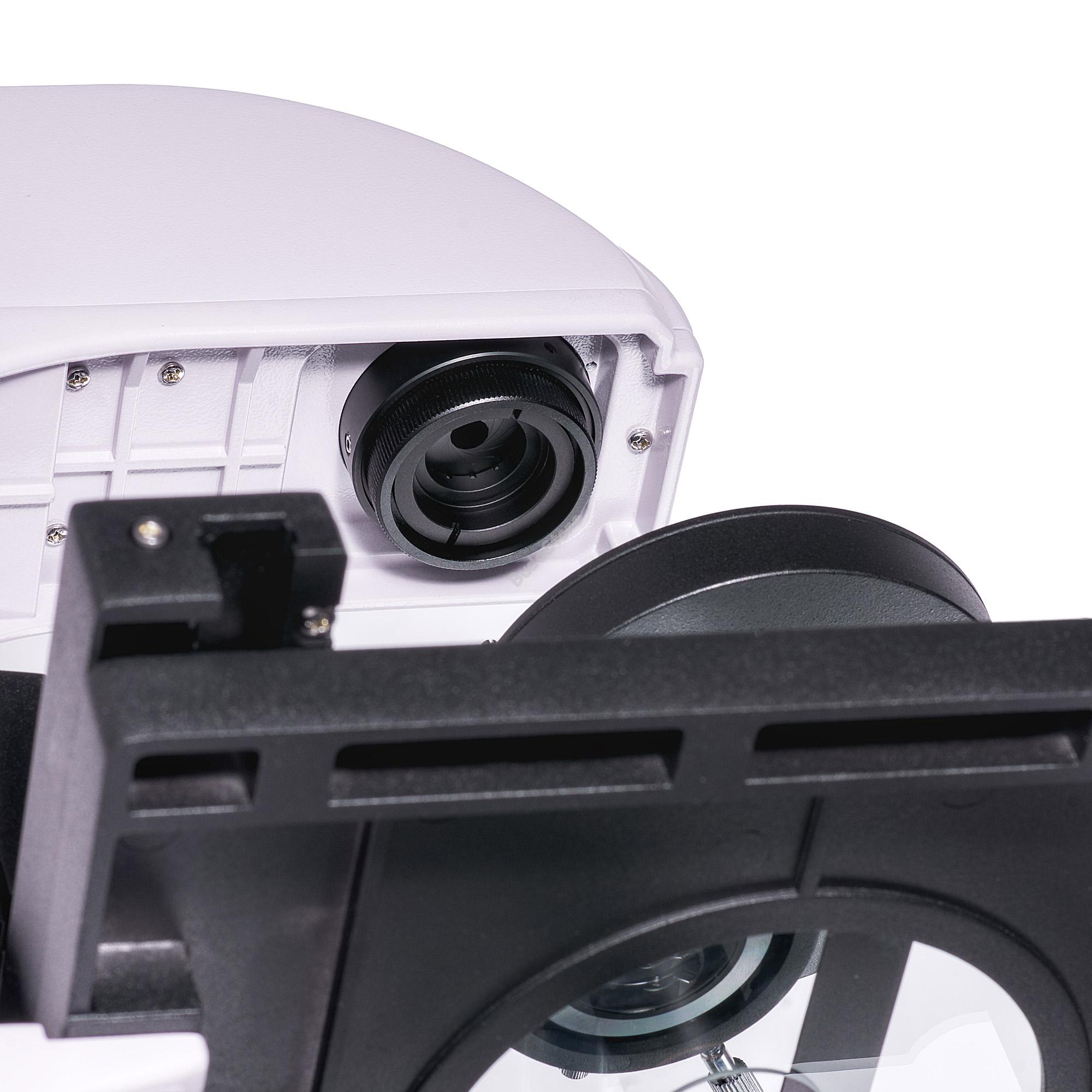

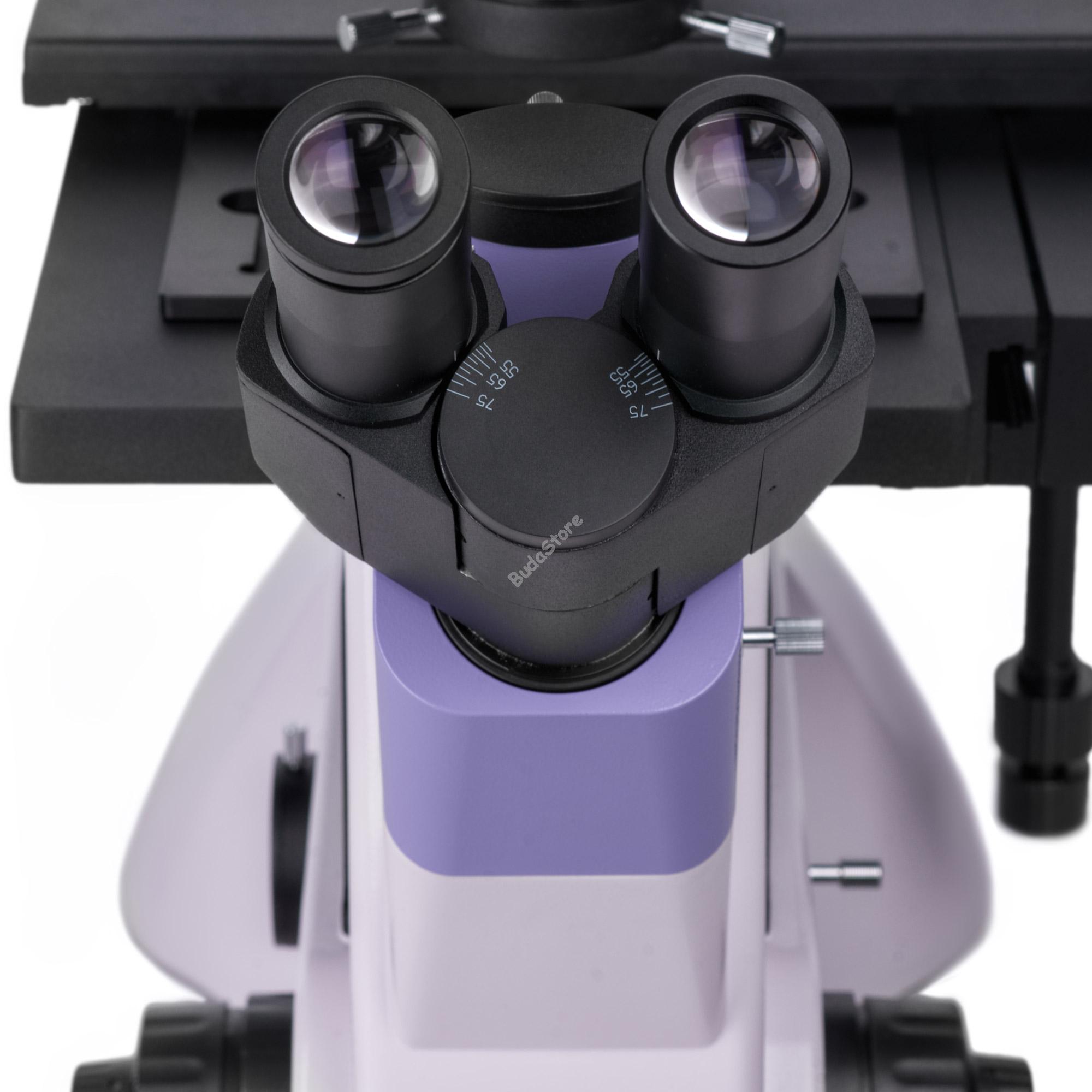

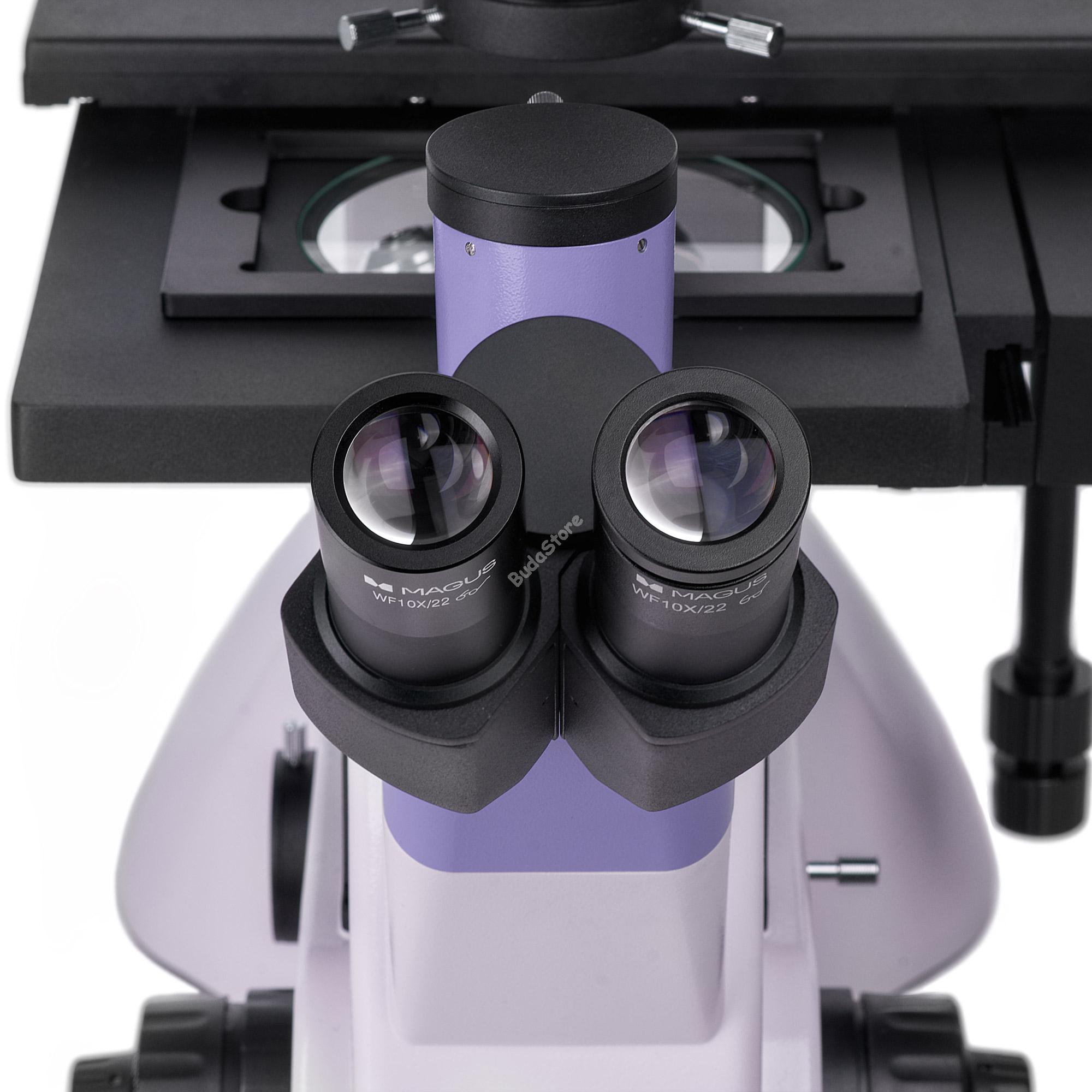

A mikroszkóp összeszerelésekor kiválaszthatja a háromszemlencsés fejrész helyzetét: 180°-ban elforgatható a kilépő pupilla magasságának megfelelő beállítás érdekében. A függőleges tubus használatával szerelje be a monitort, a mikroszkóp vázán lévő oldalsó nyílás használatával pedig szerelje be a digitális kamerát. A fénynyaláb felosztása a vázon 100/0 vagy 0/100 arányú, a háromszemlencsés tubuson pedig (nyitott állapotban) 50/50 vagy (zárt állapotban) 100/0 arányú.

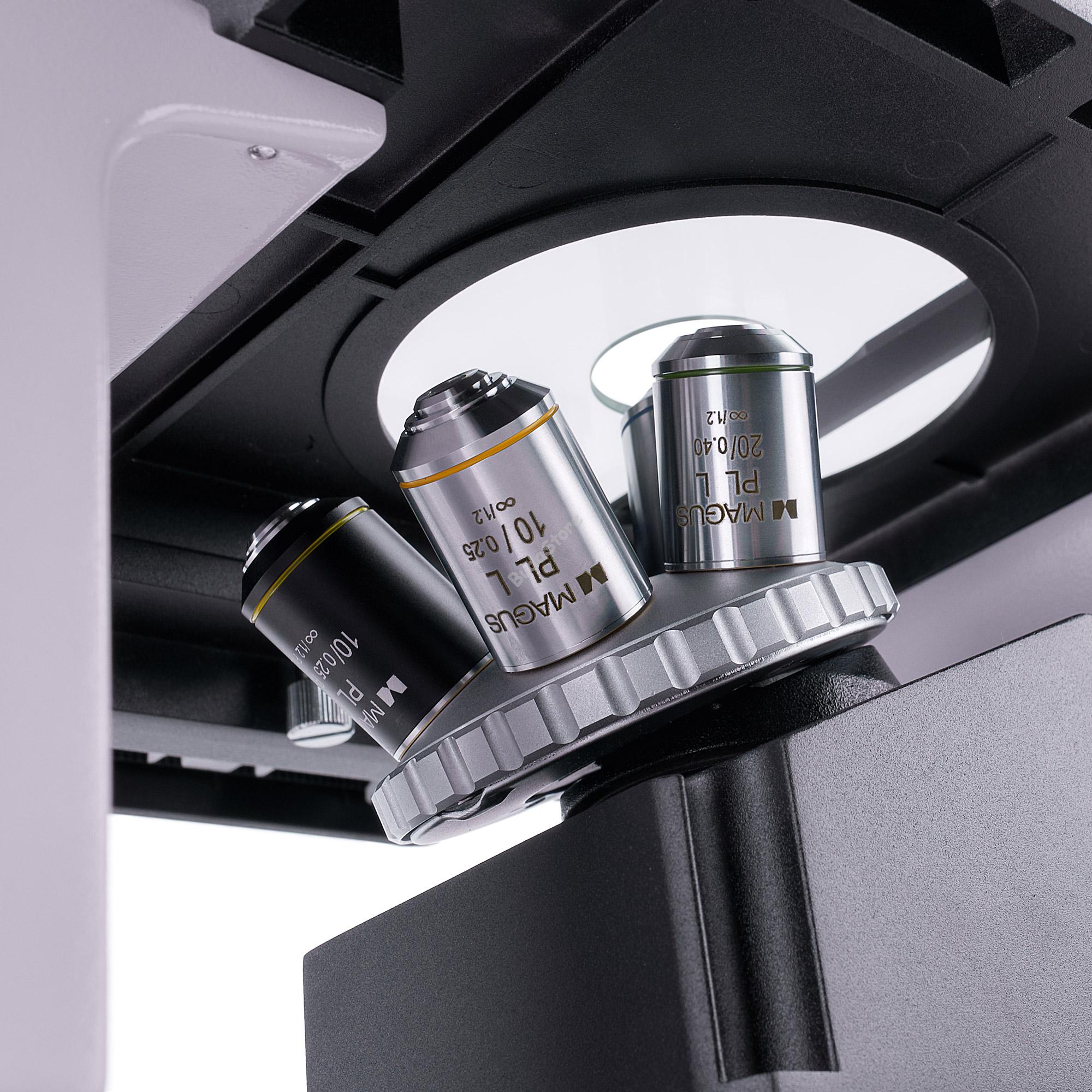

Négy végtelen síkú akromatikus objektívet tartalmaz, amelyek közül az egyik fázisobjektív. Ha ezek közül négy van behelyezve a revolverfejbe, egy nyílás még szabadon marad egy további objektív számára.

Megvilágítás

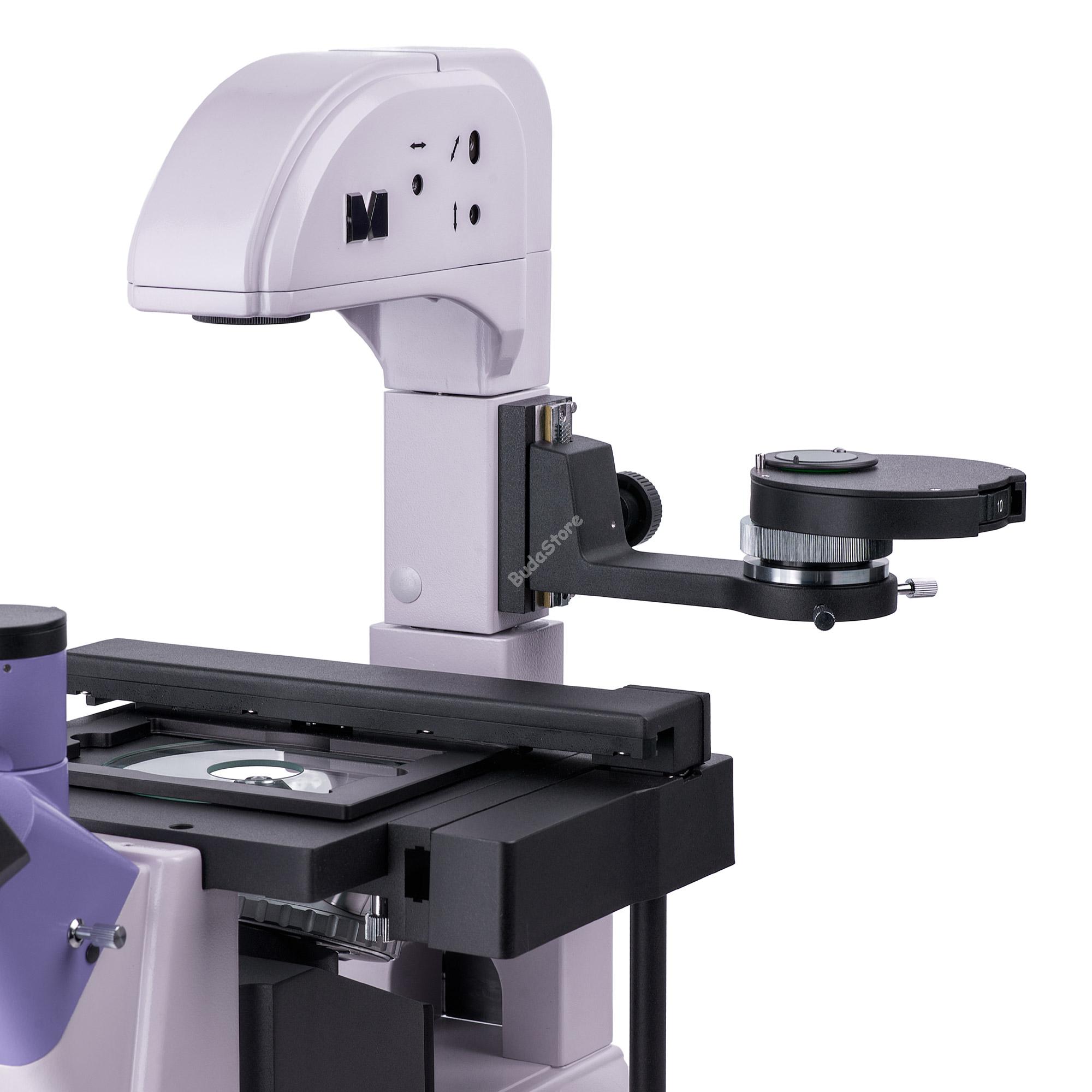

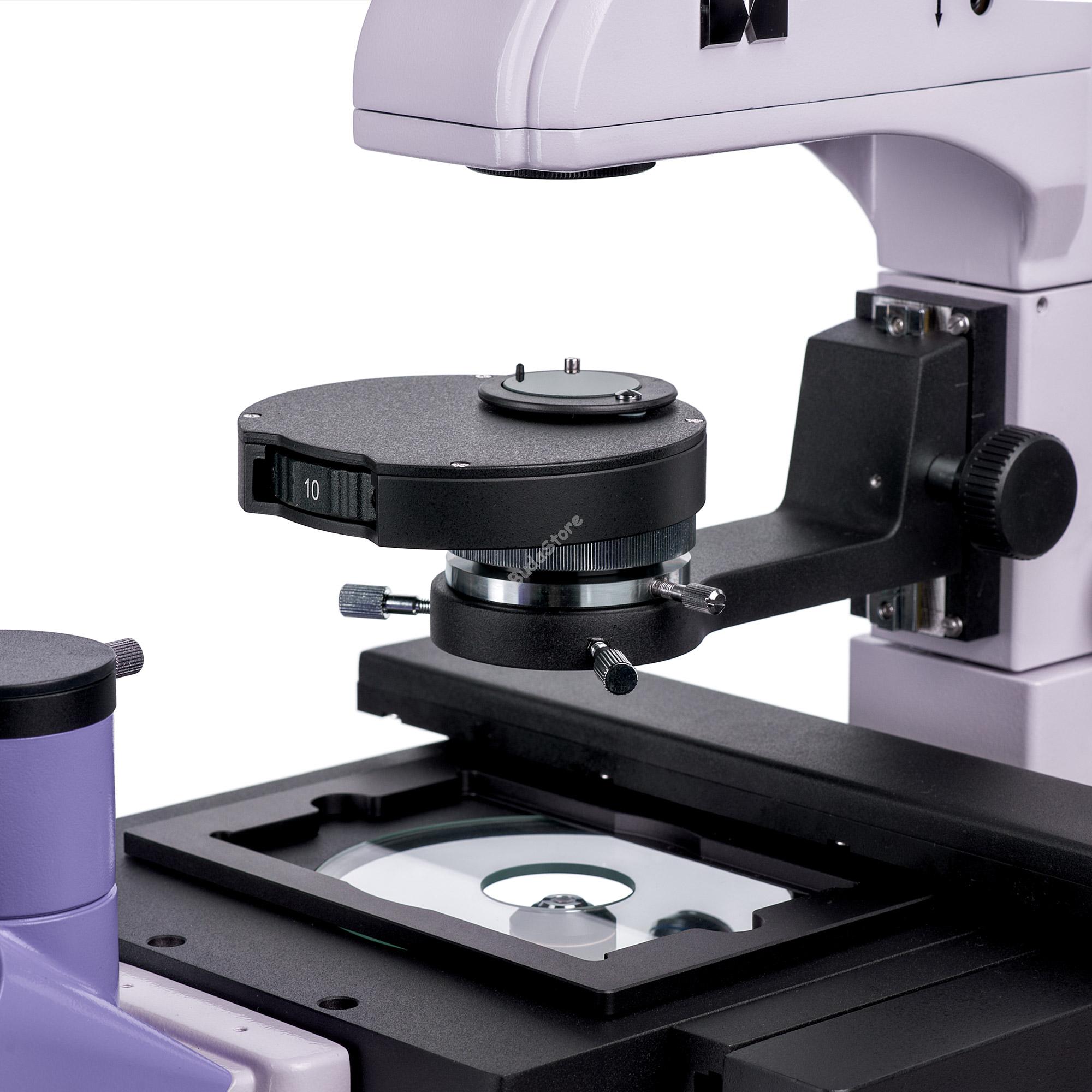

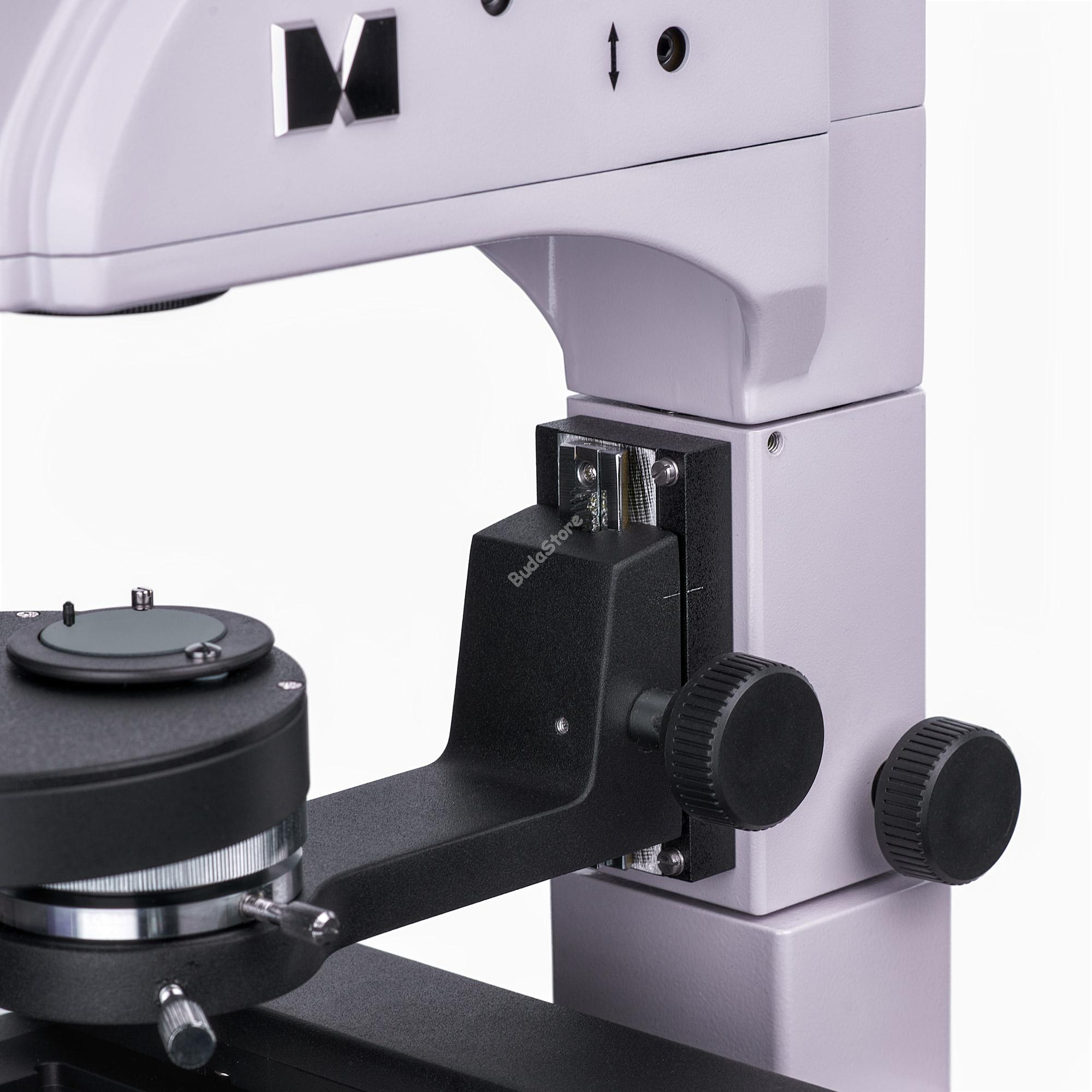

A fáziskontrasztos kondenzor lehetővé teszi a mikroszkópos technikák közötti egyszerű és kényelmes váltást. Négy munkapozícióval rendelkezik: szabad rekesznyílás a világos látóterű technikához, valamint 10x, 20x és 40x rekesznyílás a fáziskontraszthoz megfelelő nagyítású objektív használata esetén.

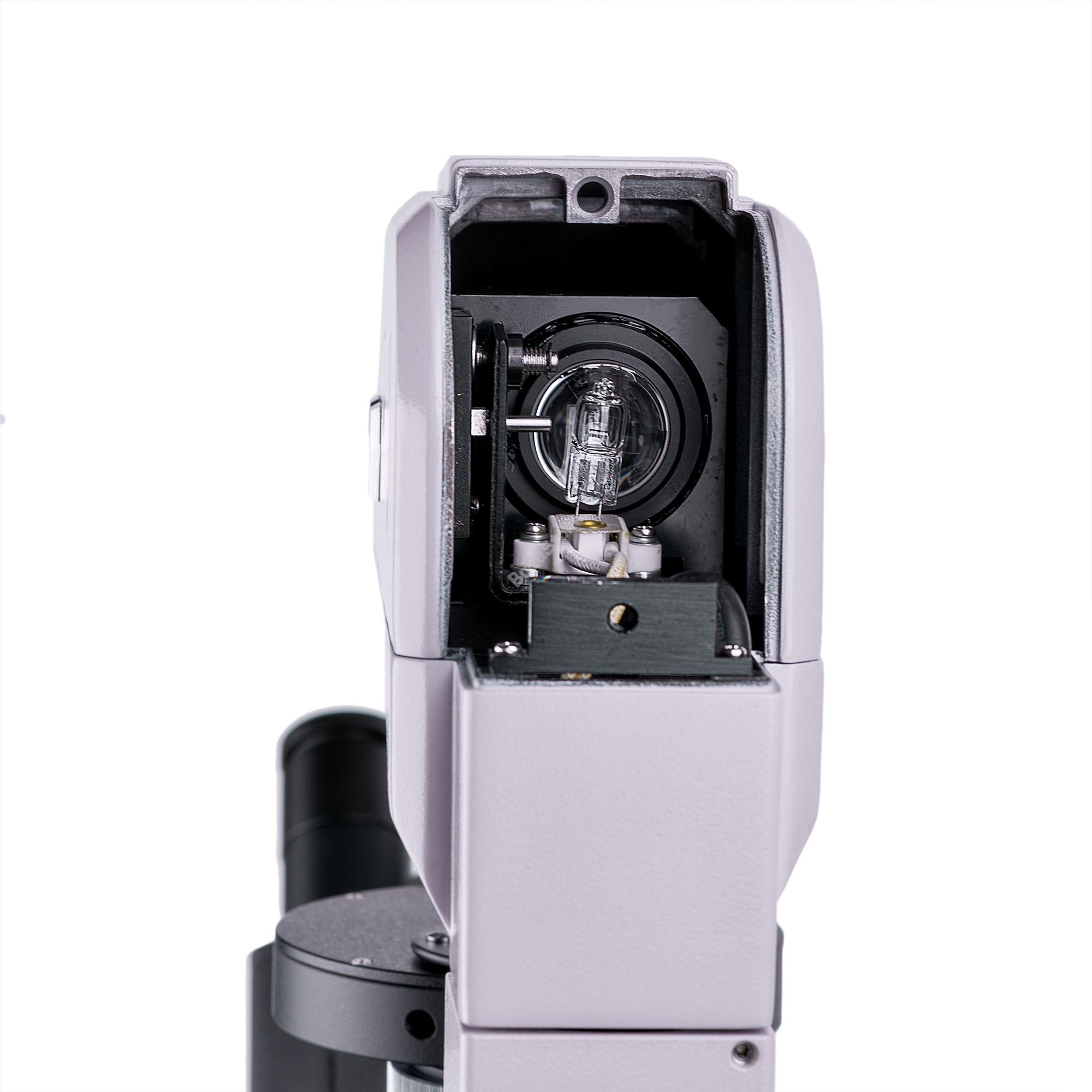

Az áteső fényforrás egy 30 W-os halogén izzó, amely a kényelmes munkavégzéshez alkalmas színhőmérsékletű fényt bocsát ki. Fényereje állítható, váltóáramról (AC) működik. A világítási rendszer a Köhler-világítás használatát teszi lehetővé a képminőség javítása érdekében.

Tárgyasztal és fókuszáló mechanizmus

Négy csészetartó is tartozik a tárgyasztalhoz. Ezek az X- és Y-tengely mentén mechanikus rögzítéssel mozgathatók, míg maga a tárgyasztal mozdulatlan marad. A tartókat különböző méretű laboratóriumi edényekhez tervezték.

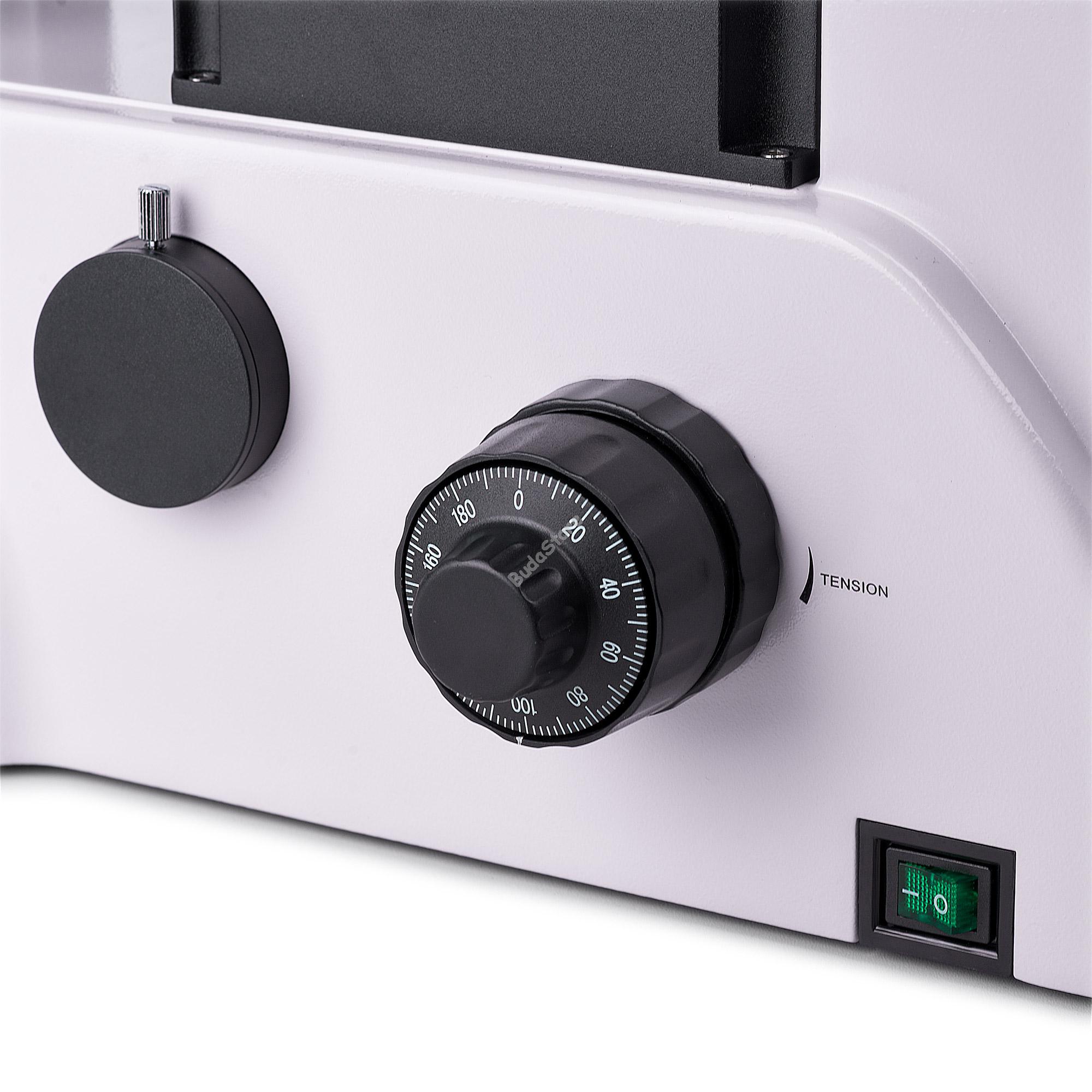

A fókuszáló mechanizmus zökkenőmentesen állítható. A durva fókuszáló mechanizmus rögzítőgombbal rendelkezik, és állítható a feszültsége. Finomfókusz-állító skála értéke: 2 μm. A gombok a mikroszkóp talpánál találhatók, így munka közben pihentetőbb helyzetben tarthatja a kezét.

Tartozékok

A mikroszkóphoz további szemlencsék, fázisobjektívek, digitális kamerák és kalibrációs tárgylemezek is rendelkezésre állnak, maximalizálva a mikroszkóp hatékonyságát.

A mikroszkóp főbb jellemzői:

• Minták laboratóriumi – max. 55 mm magas és max. 1,2 mm fenékvastagságú – edényekben történő megfigyeléséhez
• Ha a világító állványt megdönti, akár 165 mm magas edényeket is használhat
• Világos látóterű és fáziskontrasztos technikák fáziskontrasztos kondenzor meződiafragmával
• Tárgyasztal 4 különböző méretű csészetartóval mechanikus rögzítés a minta két vízszintes tengely mentén történő mozgatásához
• A mikroszkóp feje 180°-ban elforgatható
• Két lehetőség a kamera és a monitor beszerelésére: a függőleges tubus és a mikroszkóp váza
• Áteső fényforrás – 30 W-os halogén lámpa, mely váltóáramú (AC) tápegységgel működik
• Opcionális tartozékok széles köre

A kamera főbb jellemzői:

• SONY Exmor háttérvilágítással rendelkező, színes CMOS érzékelő, nagy fényérzékenység
• Használható sötét látóterű vagy világos látóterű vizsgálatokhoz, 4x-es, 10x-es és 20x-os objektívekkel
• Csatlakoztatás számítógéphez USB 3.0 interfészen keresztül, 5 Gbps adatátviteli sebességgel
• Kép kivetítése a monitorra ultramagas 4K (3840x2160 px, 45 képkocka/mp) vagy Full HD (1920x1080 px, 70 képkocka/mp) felbontásban
• A csomag tartalmazza az illesztőprogramokat és képfeldolgozó szoftvert
• A mikroszkóp háromszemlencsés tubusába vagy szemlencsecsövébe szerelhető

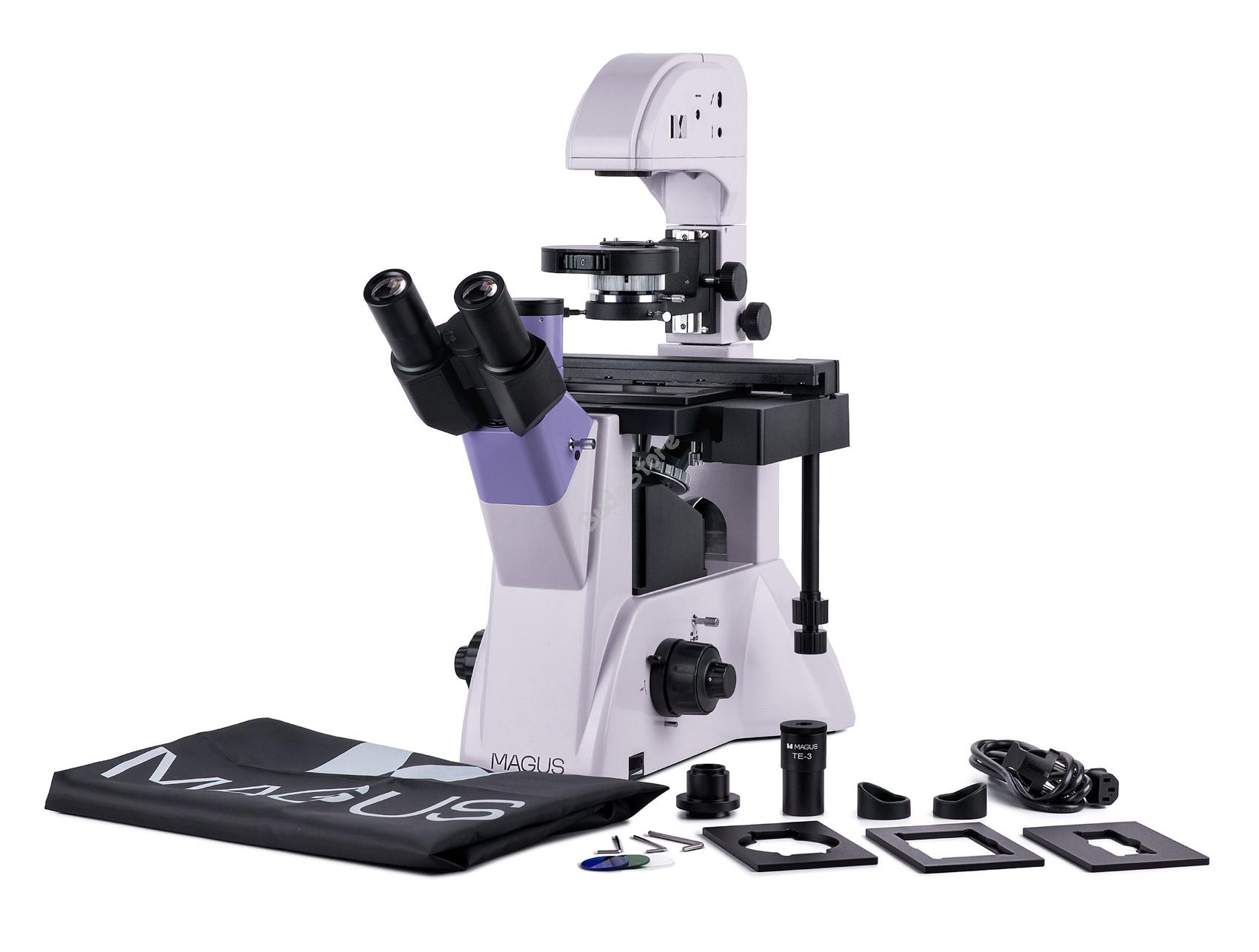

A készlet tartalma:

• MAGUS CDF30 digitális kamera (digitális kamera, USB-kábel, telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• Állvány beépített tápegységgel, áteső fényforrással, fókuszáló mechanizmussal, tárgyasztallal, kondenzor-rögzítéssel, forgó revolverfejjel és háromszemlencsés tubussal
• Fáziskontraszt-kondenzor
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PHP2 10x/0,25 fázis SzM 4,27 mm
• Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 4,27 mm
• Végtelen síkú akromatikus objektív: PL 20x/0,40 SzM 8,0 mm
• Végtelen síkú akromatikus objektív: PL 40x/0,60 SzM 3,5 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• Szemkagyló (2 db)
• Központosító teleszkóp
• Kerek tárgyasztallemez
• Fix tárgyasztal
• Mechanikus szerelvény a minta mozgatásához
• Csészetartó (4 db)
• C-foglalat kamera-adapter
• Színszűrő
• Váltóáramú (AC) tápkábel
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL 4x/0,10 SzM 21 mm
• Végtelen síkú akromatikus objektív: PHP2 20x/0,40 fázis SzM 8,0 mm
• Végtelen síkú akromatikus objektív: PHP2 40x/0,60 fázis SzM 3,5 mm
• Kalibrációs tárgylemez
• LCD monitor
