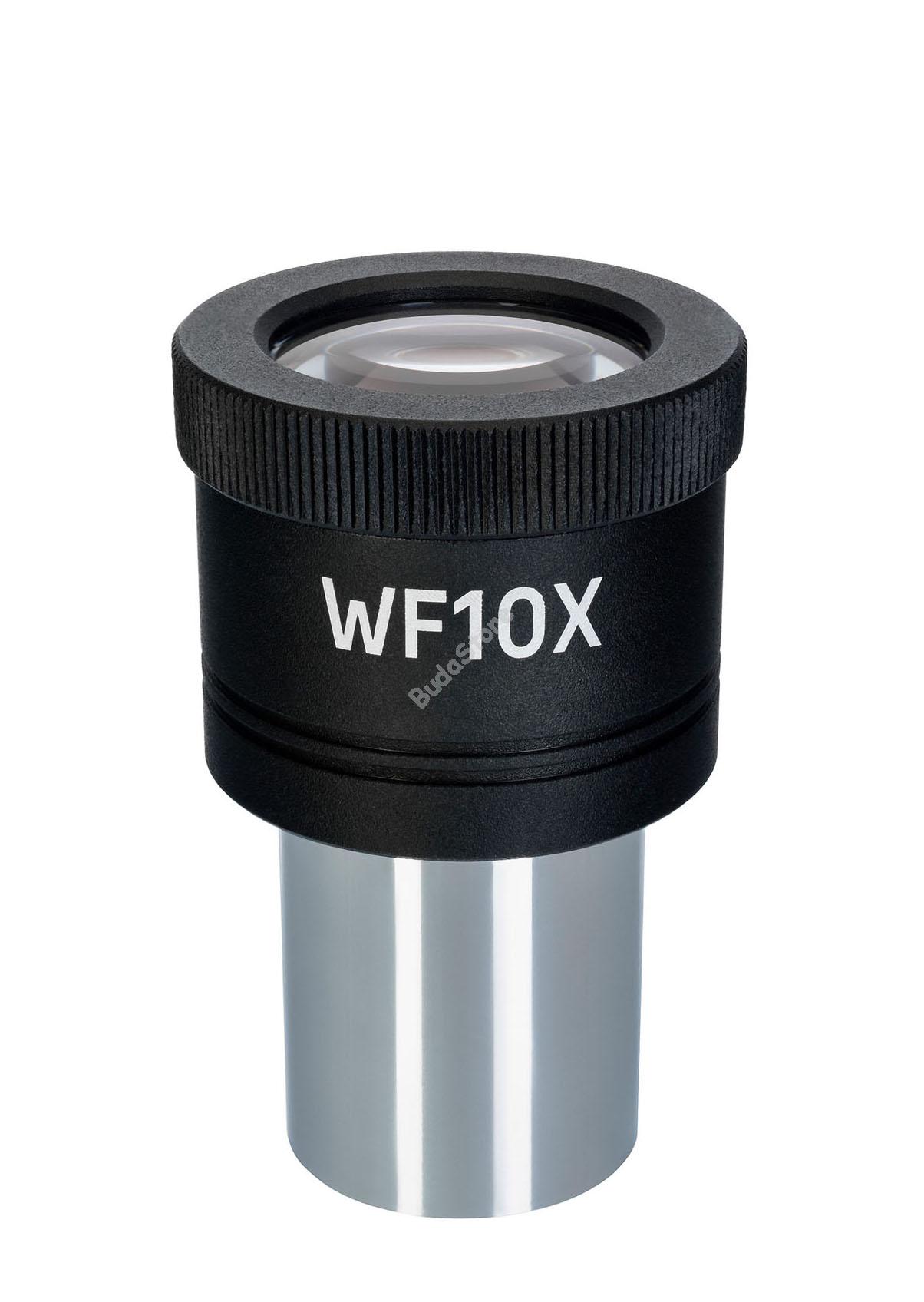

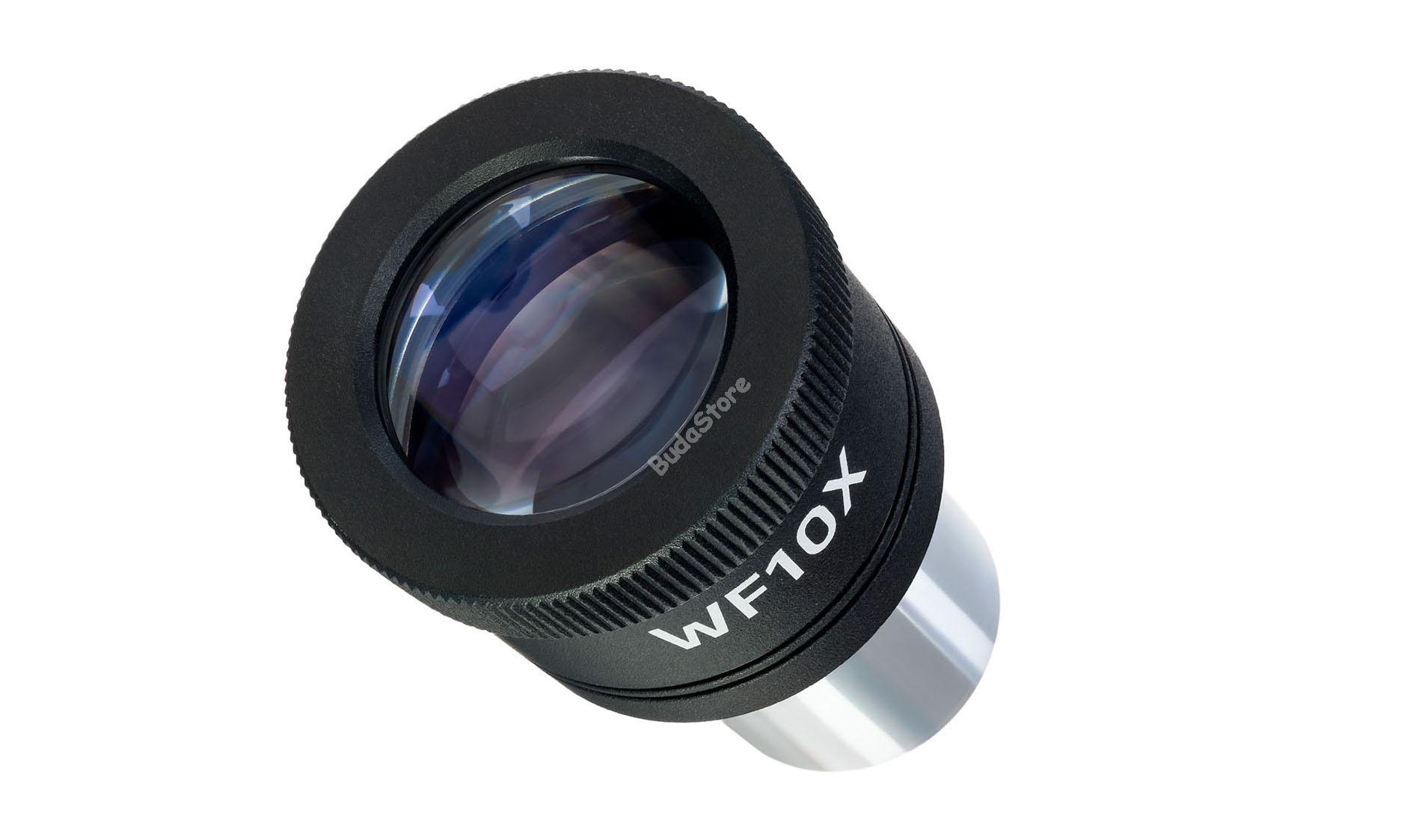

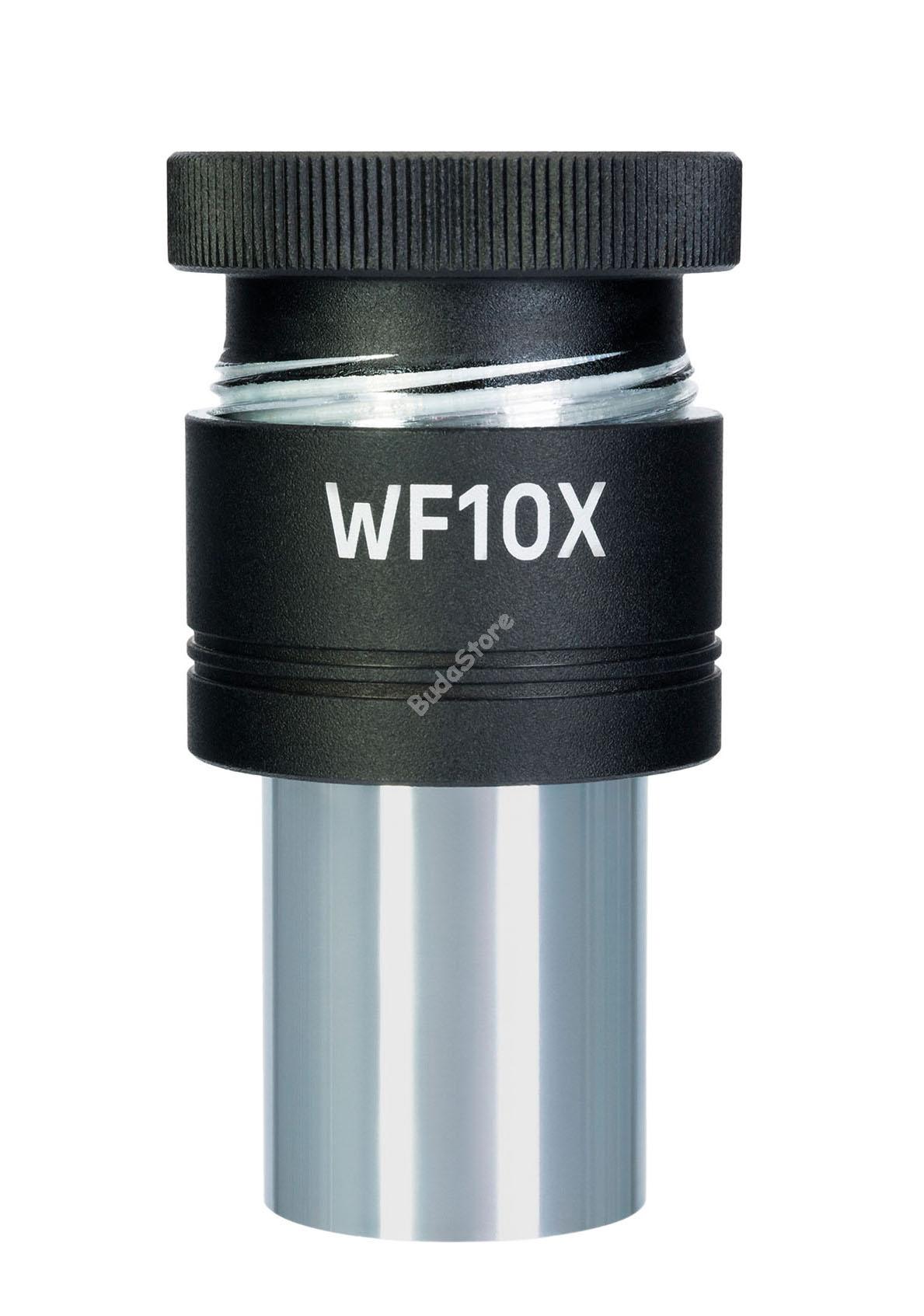

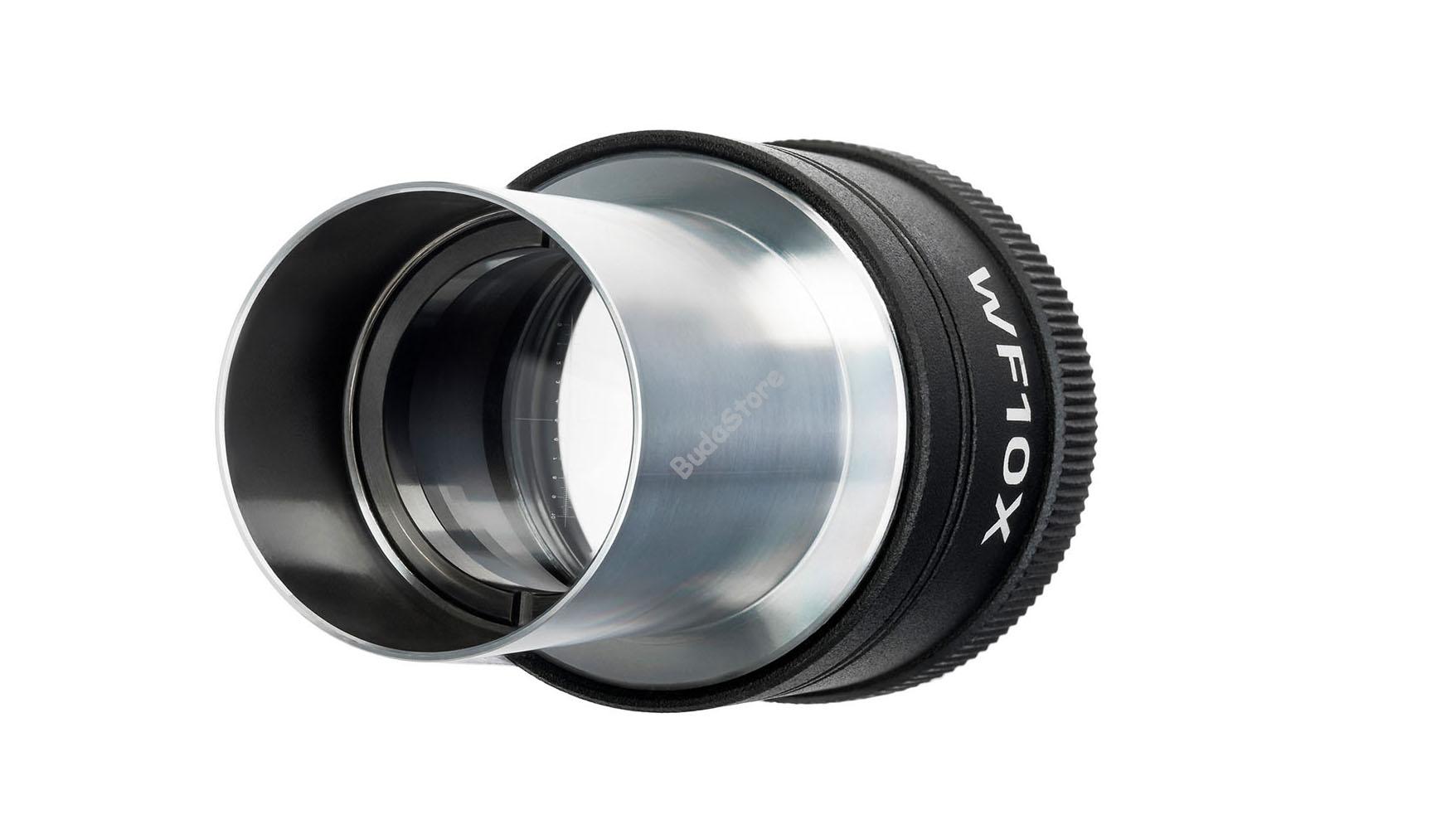

Az E10S 10x-es nagyítású szemlencse meződiafragmájának a síkján egy skála található. 10x nagyítású normál szemlencseként használható, ami az objektumok vagy azok elemeinek a méretének a megmérésére is alkalmas. A skála milliméterben és mikronban van megjelölve. Ha méréseket szeretne végezni, először kalibrálni kell a szemlencsét minden egyes objektívhez, amelyet használni szeretne. Az E10S szemlencse 23,2 mm-es tubusba illeszthető.

Kalibrálás

A kalibrálás elvégzéséhez 0,01 mm-es skálaosztású kalibrációs tárgylemez szükséges. Helyezze a tárgylemezt a tárgyasztalra, majd fókuszálja a mikroszkópot a skálájára. Ezt követően addig forgassa a szemlencsét a tubusban, amíg a tárgylemezen található osztások és a szemlencse skálái párhuzamosan nem állnak egymással. Ezt követően egy számítást kell végeznie.

Számítás

Ki kell számolnia, hogy a szemlencse skáláin és a kalibrációs tárgylemezen (más néven tárgyasztal-mikrométeren) lévő osztások hogyan viszonyulnak egymáshoz: a szemlencse skáláján hány osztás esik a tárgylemezskálára (alacsony nagyítású objektíveknél), illetve a tárgylemezen hány osztás esik a szemlencse skálájára (közepes vagy magas nagyítású objektíveknél). Ezt követően használja a következő képletet:
E = TL/A, ahol
E – a szemlencse skálájának osztása
T – a tárgyasztali mikrométer skálájának osztása, a tárgyasztal mikrométerén jelölve (0,01 mm)
L – a tárgyasztali mikrométeren lévő osztások száma
A – a szemlencse skáláján lévő osztások száma.

Jegyezze fel az egyes objektívekhez eredményként kapott számot.
A minták méretét a következőképpen kell kiszámolni: először határozzuk meg, hogy a szemlencse skáláján hány osztást foglal el. Ezt a számot meg kell szorozni az egyes objektívekhez való képletből kapott eredménnyel. Ez a szám mutatja meg a minta lineáris értékét.

Kompatibilitás:

• MAGUS Bio 230B biológiai mikroszkóp
• MAGUS Bio 230BL biológiai mikroszkóp
• MAGUS Bio 230T biológiai mikroszkóp
• MAGUS Bio 230TL biológiai mikroszkóp
• MAGUS Pol 850 polarizáló mikroszkóp
