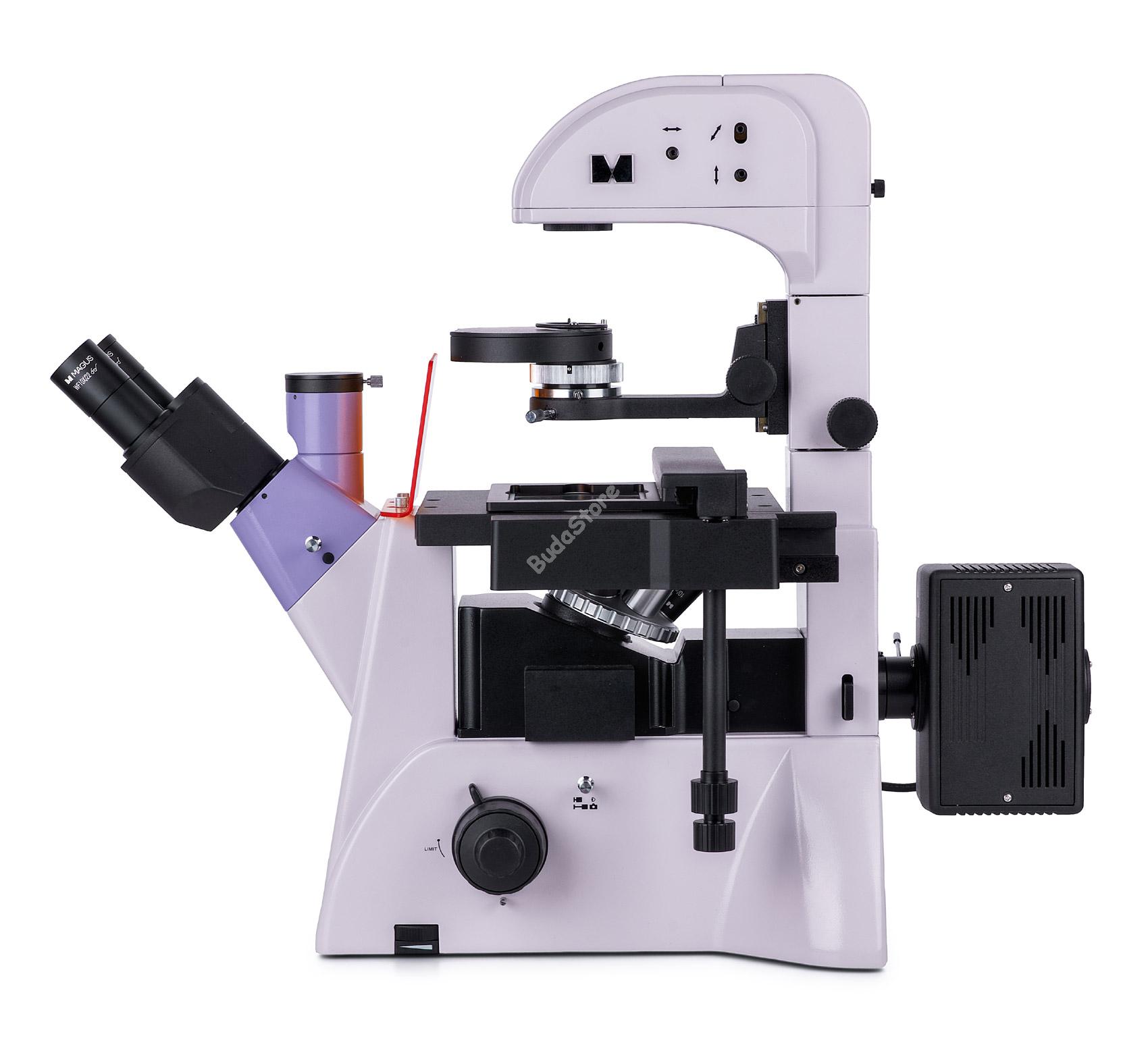

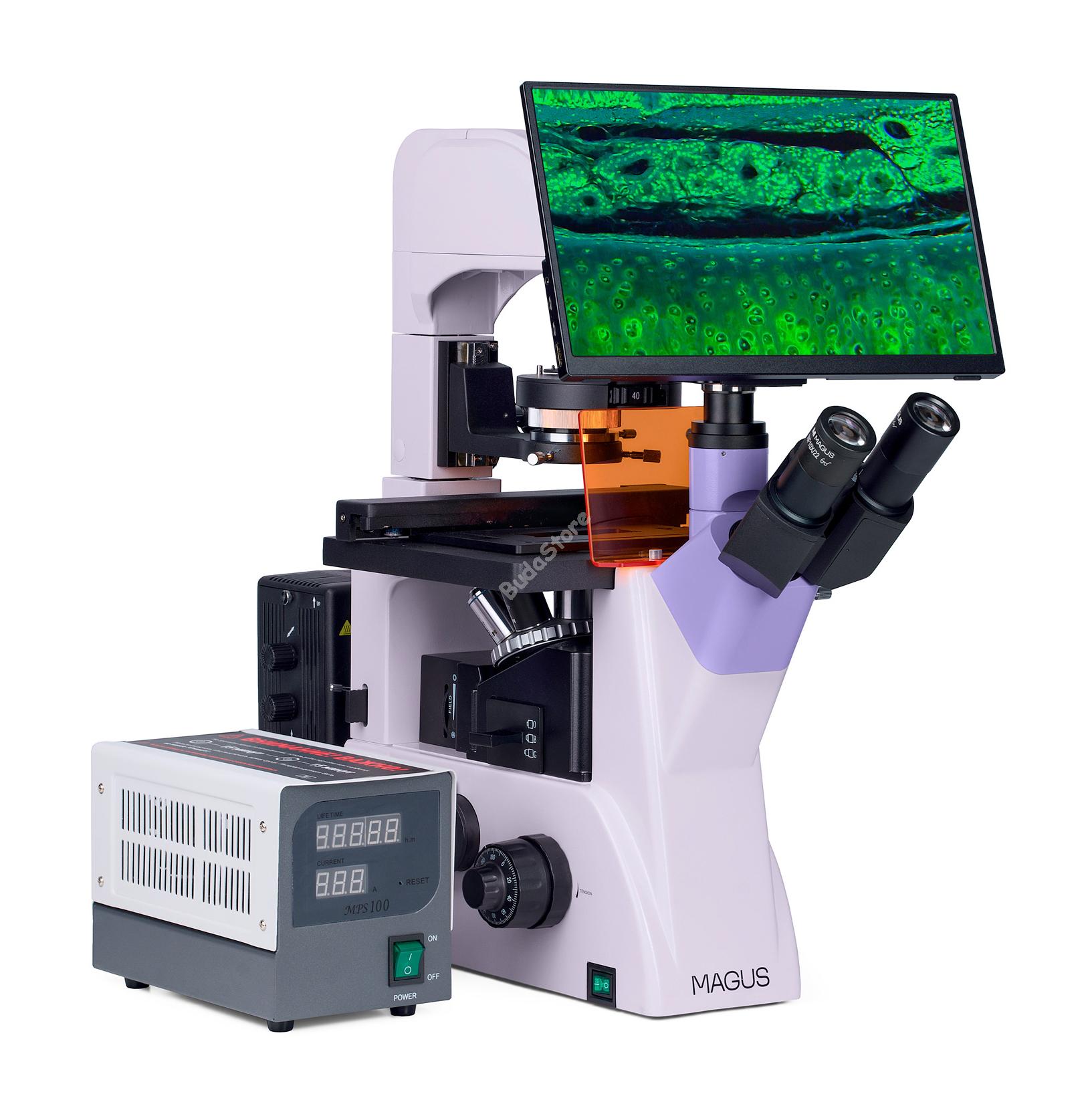

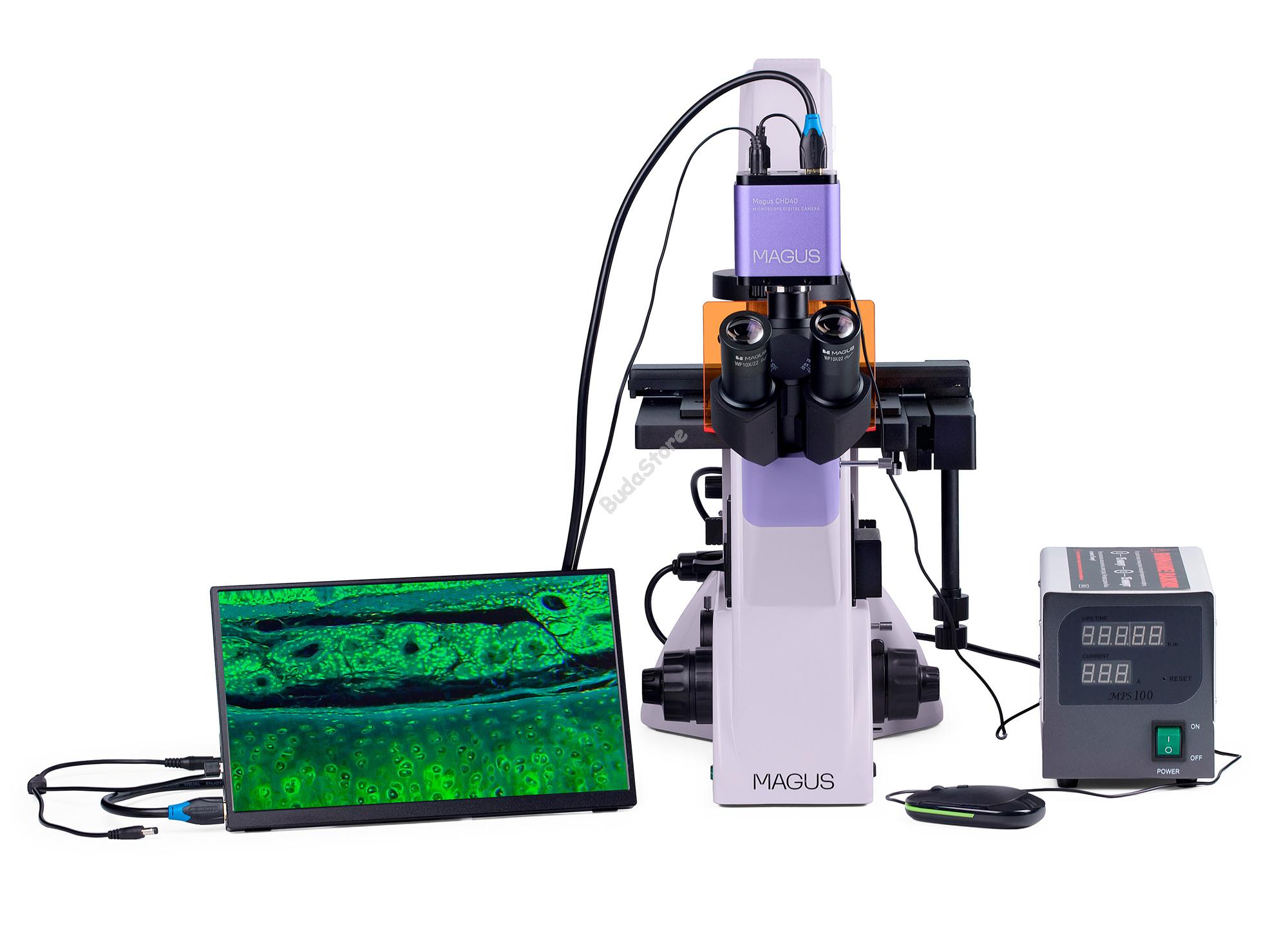

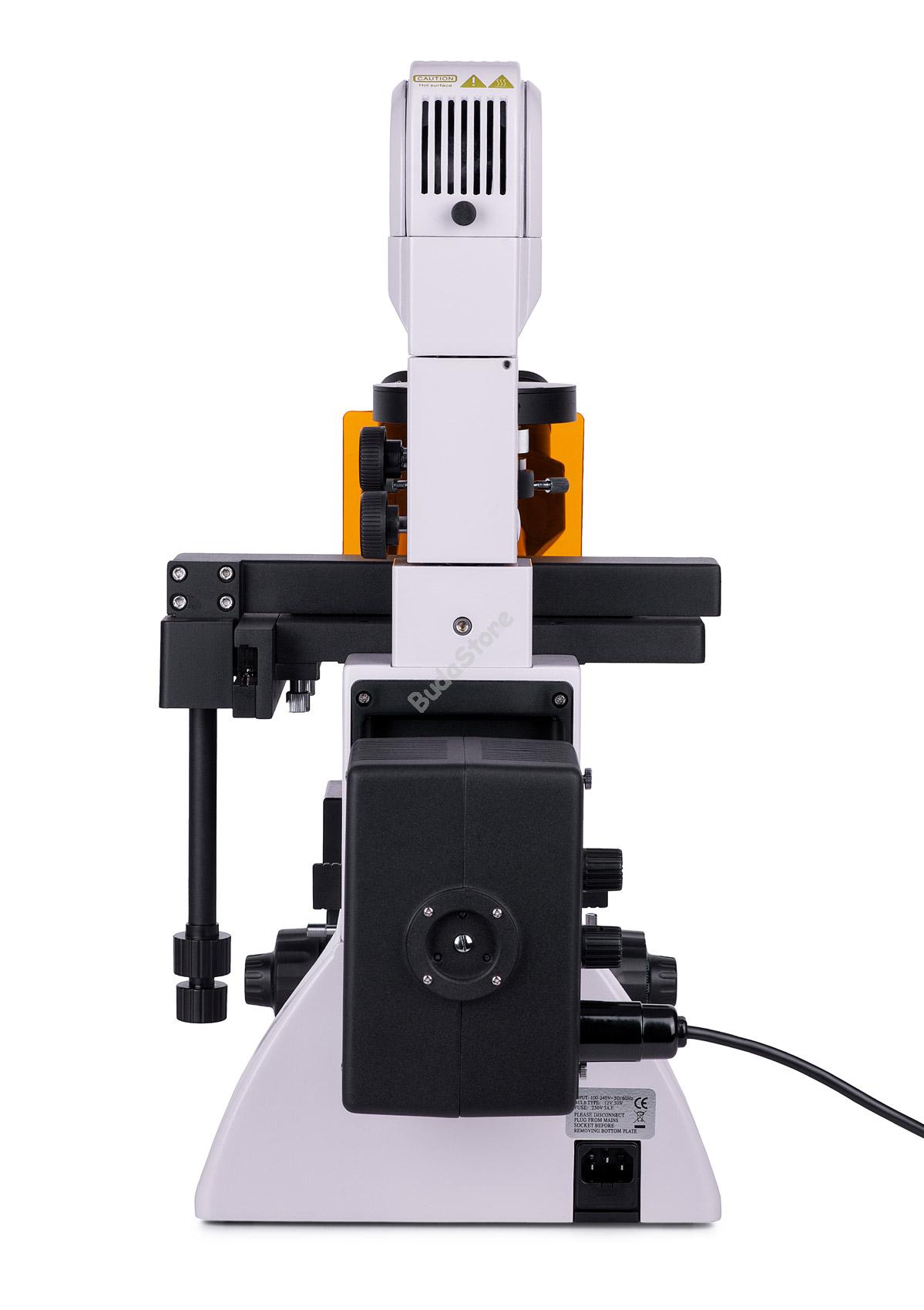

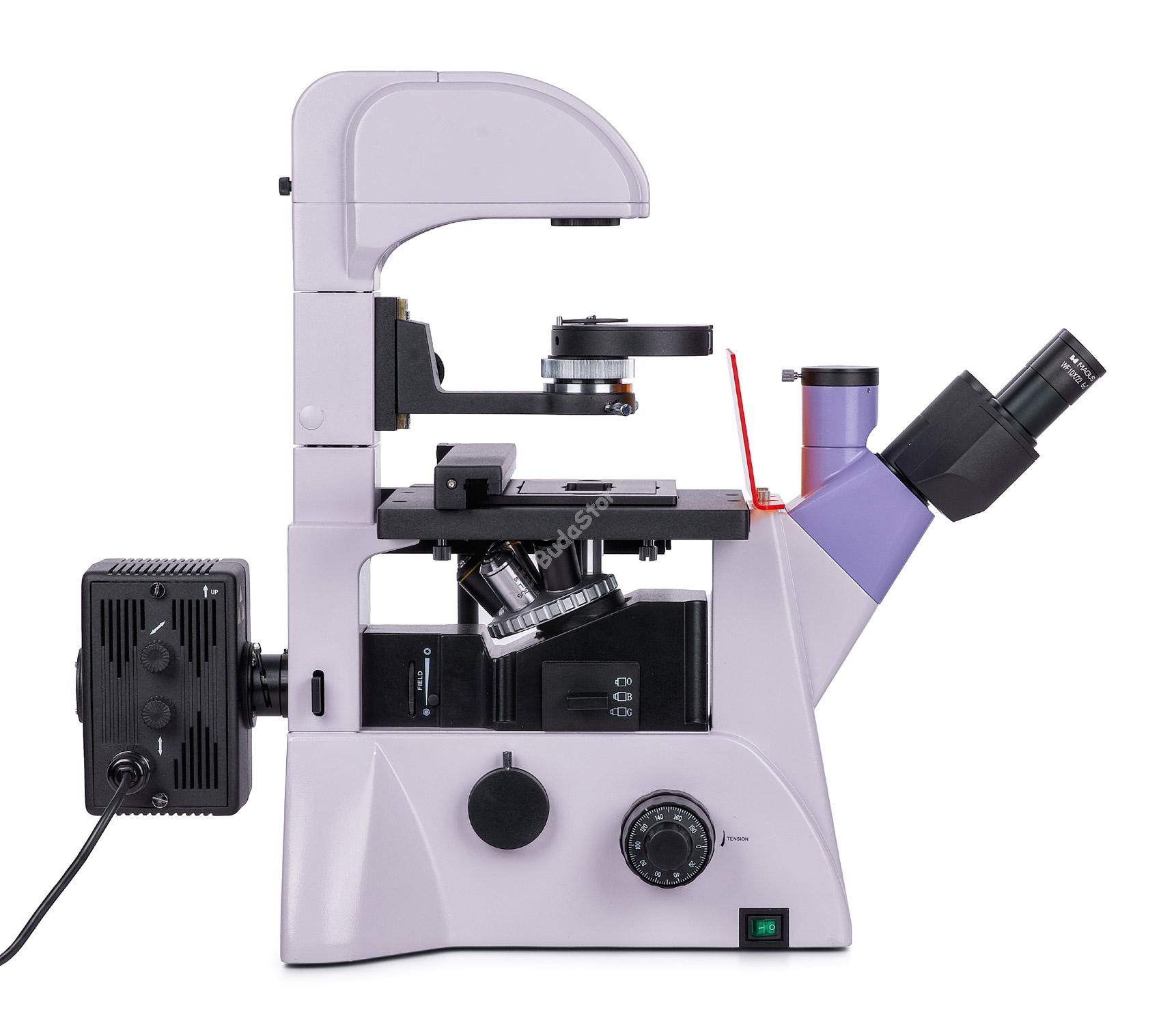

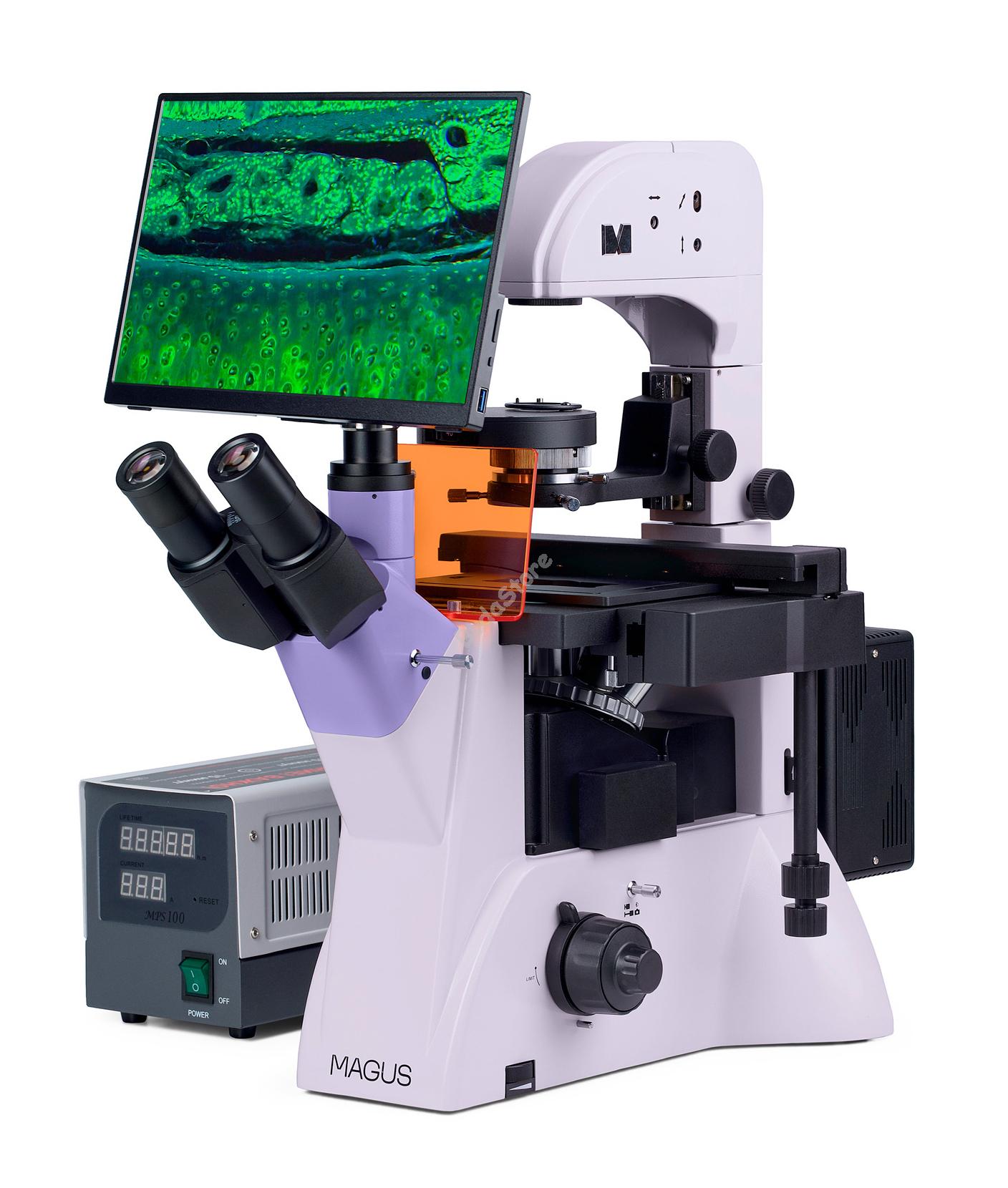

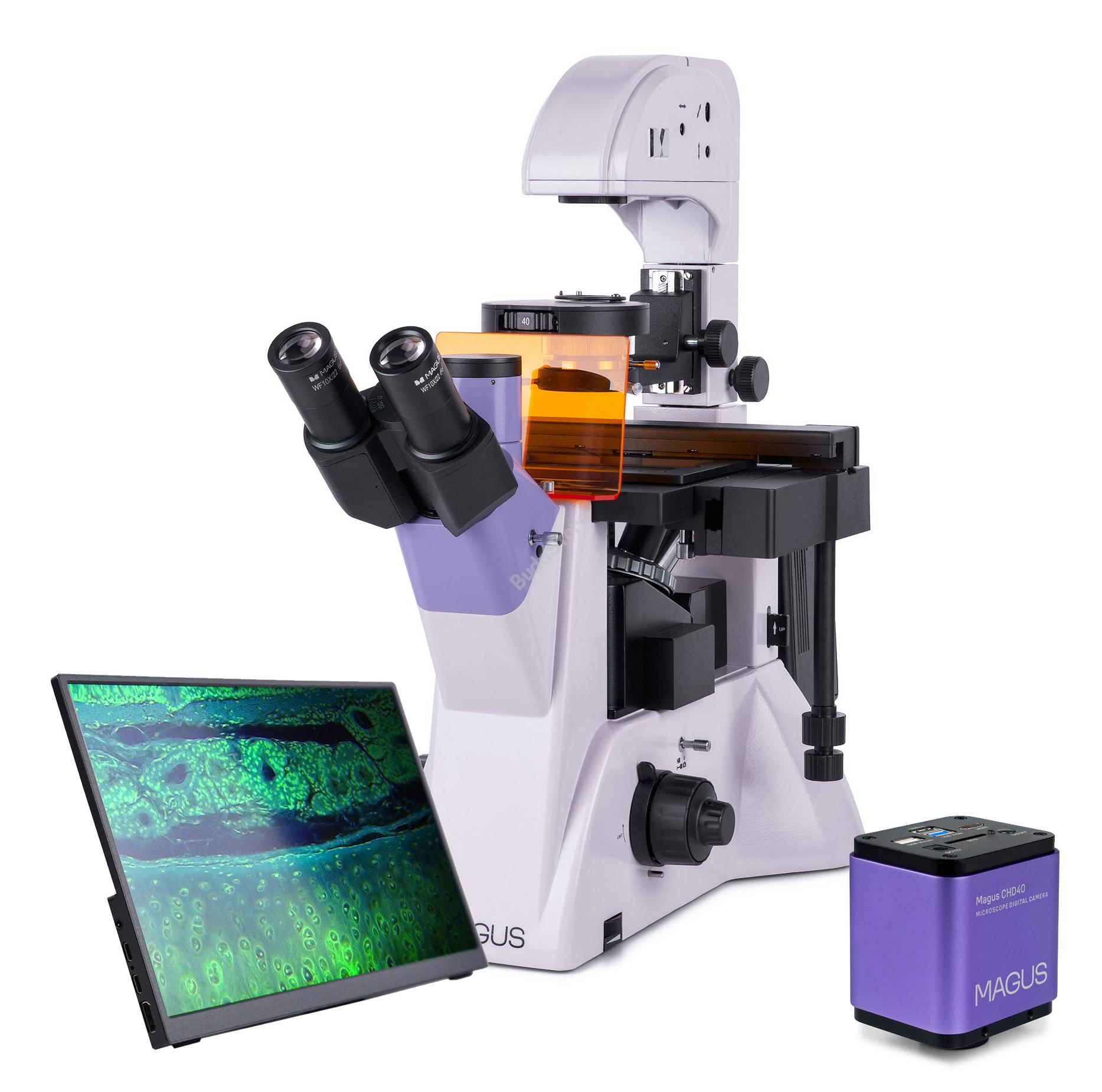

A MAGUS Lum V500 fluoreszcens fordított mikroszkópot legfeljebb 55 mm magas és legfeljebb 1,2 mm fenékvastagságú laboratóriumi edényekben lévő minták megfigyelésére tervezték. A megvilágító állvány megdöntése esetén nagyobb, akár 165 mm-es laboratóriumi edények használata is lehetséges. A minták megfigyelhetők visszavert fényben (fluoreszcens mikroszkópos technika) és áteső fényben (világos látóterű és fáziskontrasztos mikroszkóp technika). A mikroszkóp alkalmazásának fő területei: orvostudomány, gyógyszerészet, biokémia, járványtan stb.

Digitális kamera

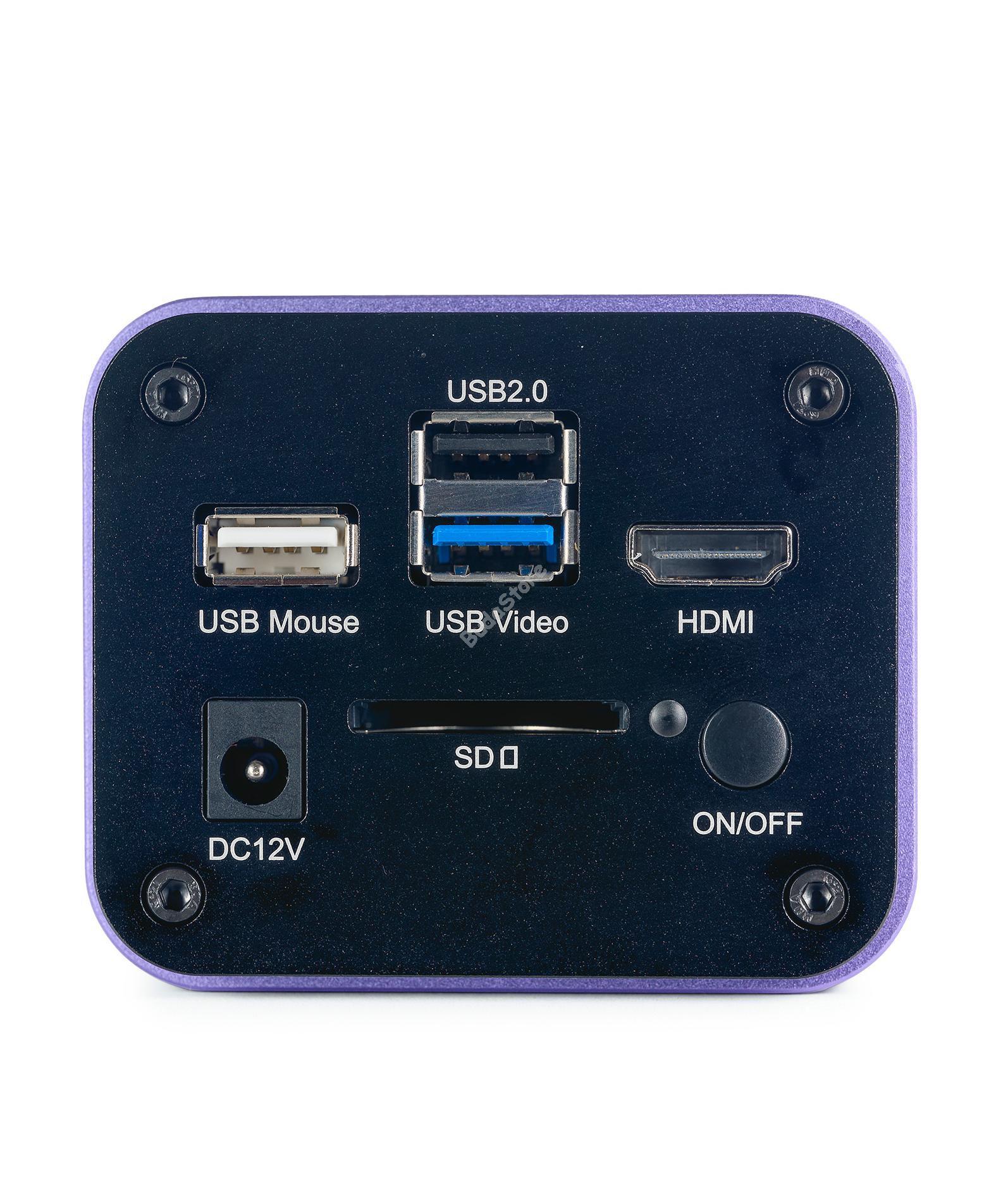

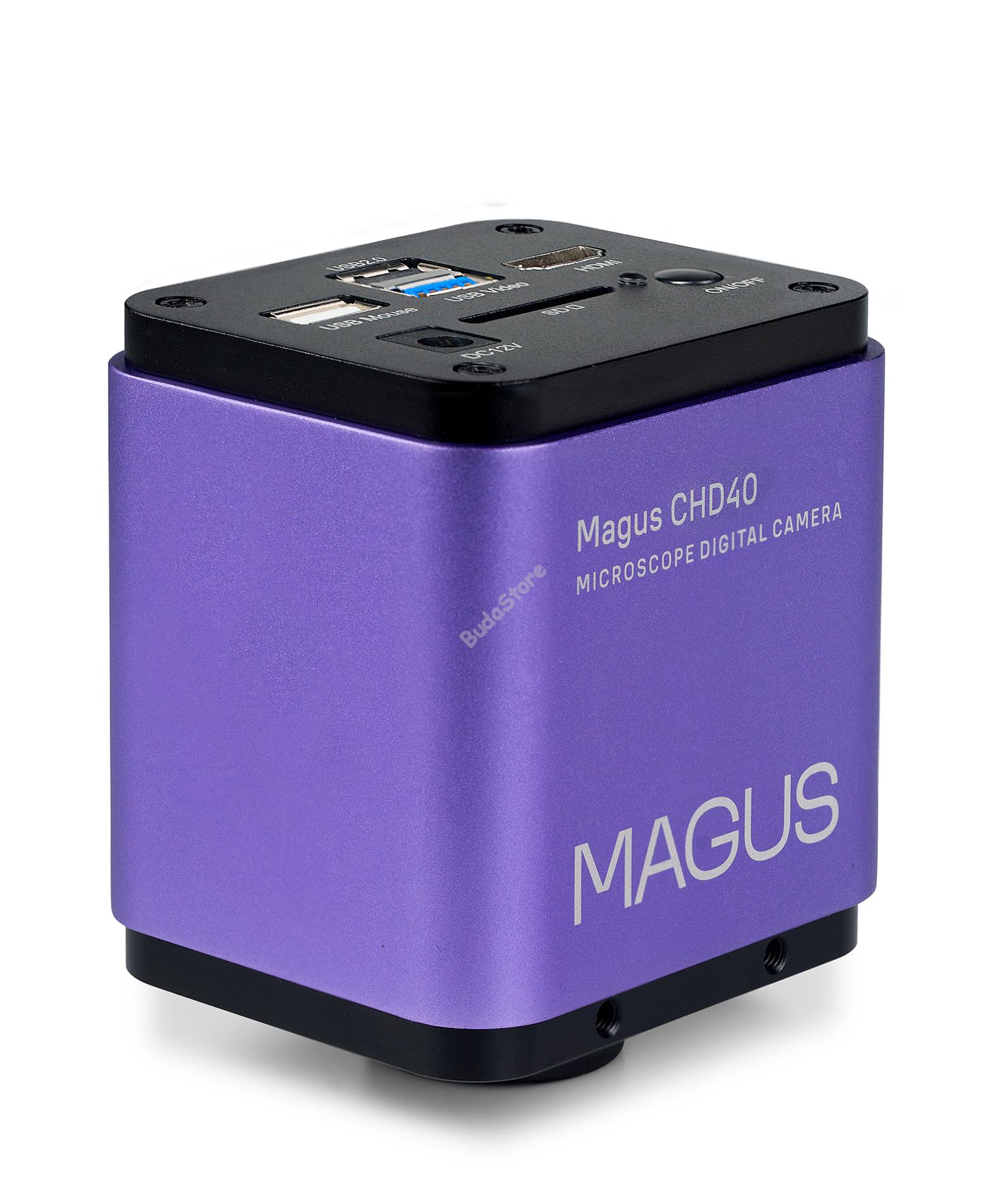

A MAGUS CHD40 egy olyan digitális HDMI-kamera, amely három videointerfésszel, valamint a monitor felbontásától függően a 4K és Full HD közötti automatikus váltási funkcióval rendelkezik.
A kamera 8 megapixeles érzékelője HDMI-n vagy USB 3.0-n keresztül csatlakoztatva valósághű, 4K felbontású (3840x2160 px) képeket készít. Wi-Fi-n keresztüli csatlakozás esetén Full HD (1920x1080 px) képminőség érhető el. A kamera HDMI-interfésszel közvetlenül TV-hez, monitorhoz vagy projektorhoz csatlakoztatható. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. A kamerát Wi-Fi-n vagy USB 3.0-n keresztül csatlakoztathatja számítógéphez. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik.
A kamera ötvözi a magas FPS értéket és a nagy sávszélességű HDMI-t. Így a videók élénk színűek, a képkockák között nincsenek lefagyások, sem hézagok. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.

Monitor

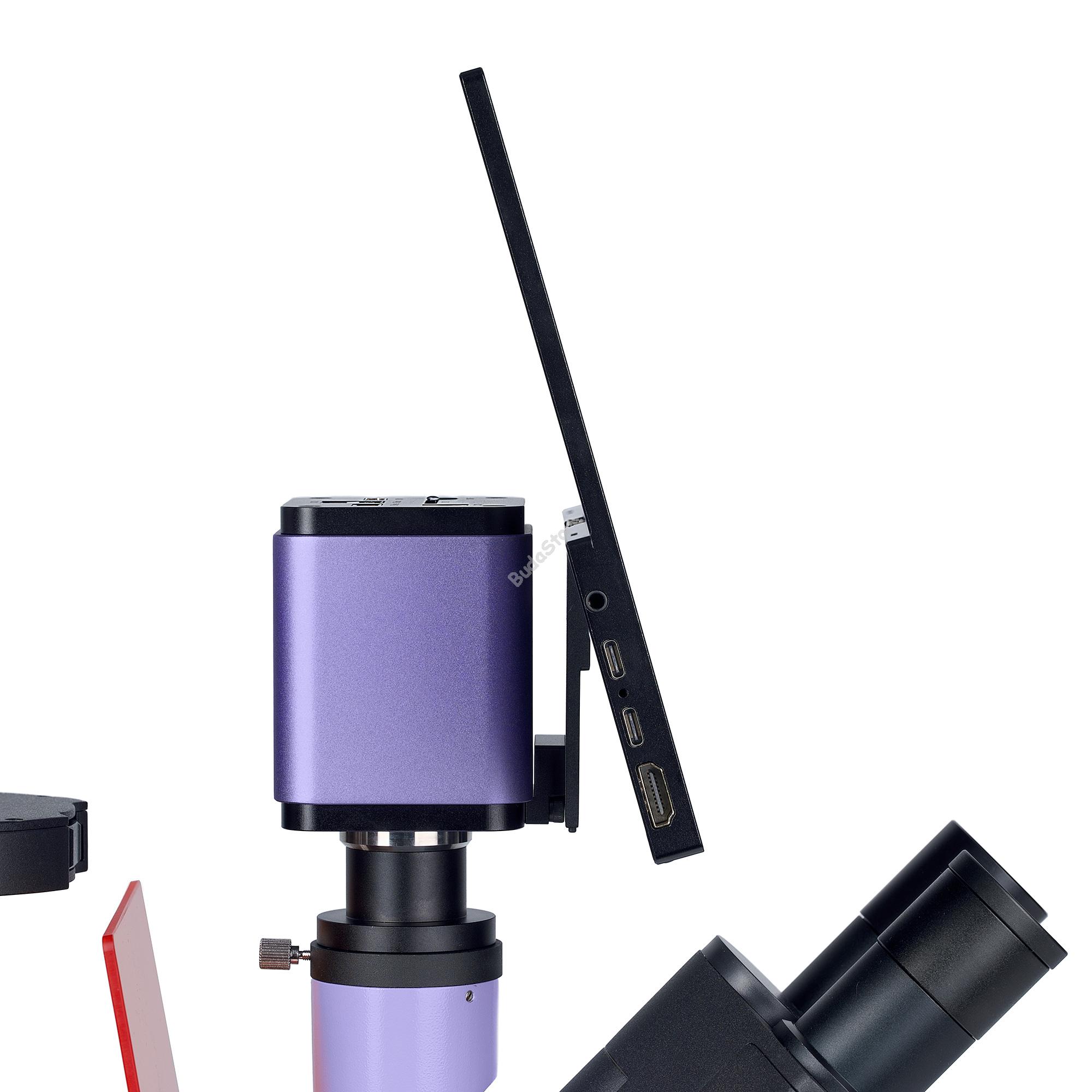

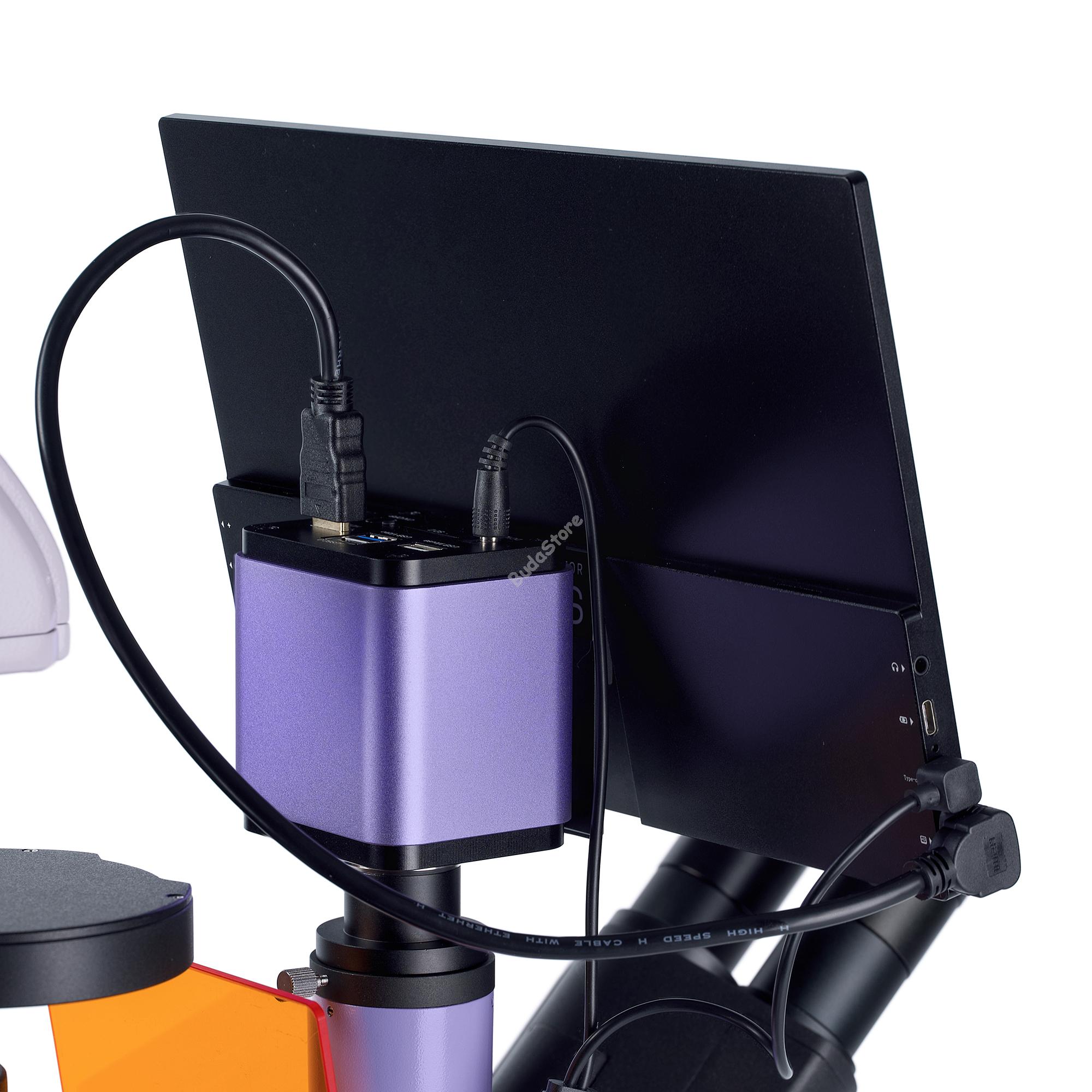

A MAGUS MCD40 monitor a MAGUS mikroszkóp vizualizációs rendszerének használatára szolgál. A monitor olyan kamerához csatlakozik, amely a mikroszkópra van szerelve, hogy valós idejű képeket jelenítsen meg. A MAGUS 4K HDMI kamerákat támogatja. A képernyő képátlója 13,3 hüvelyk. Az IPS mátrix nagy betekintési szögekkel rendelkező, fényes képeket biztosít. Ha ferde irányból nézi a kijelzőt, a színvisszaadás akkor sem torzul. A kijelzőt helyezheti összecsukható állványra, asztalra vagy polcra, vagy közvetlenül rögzítheti azt a kamerára vagy a mikroszkóp állványára.

Optikai elemek

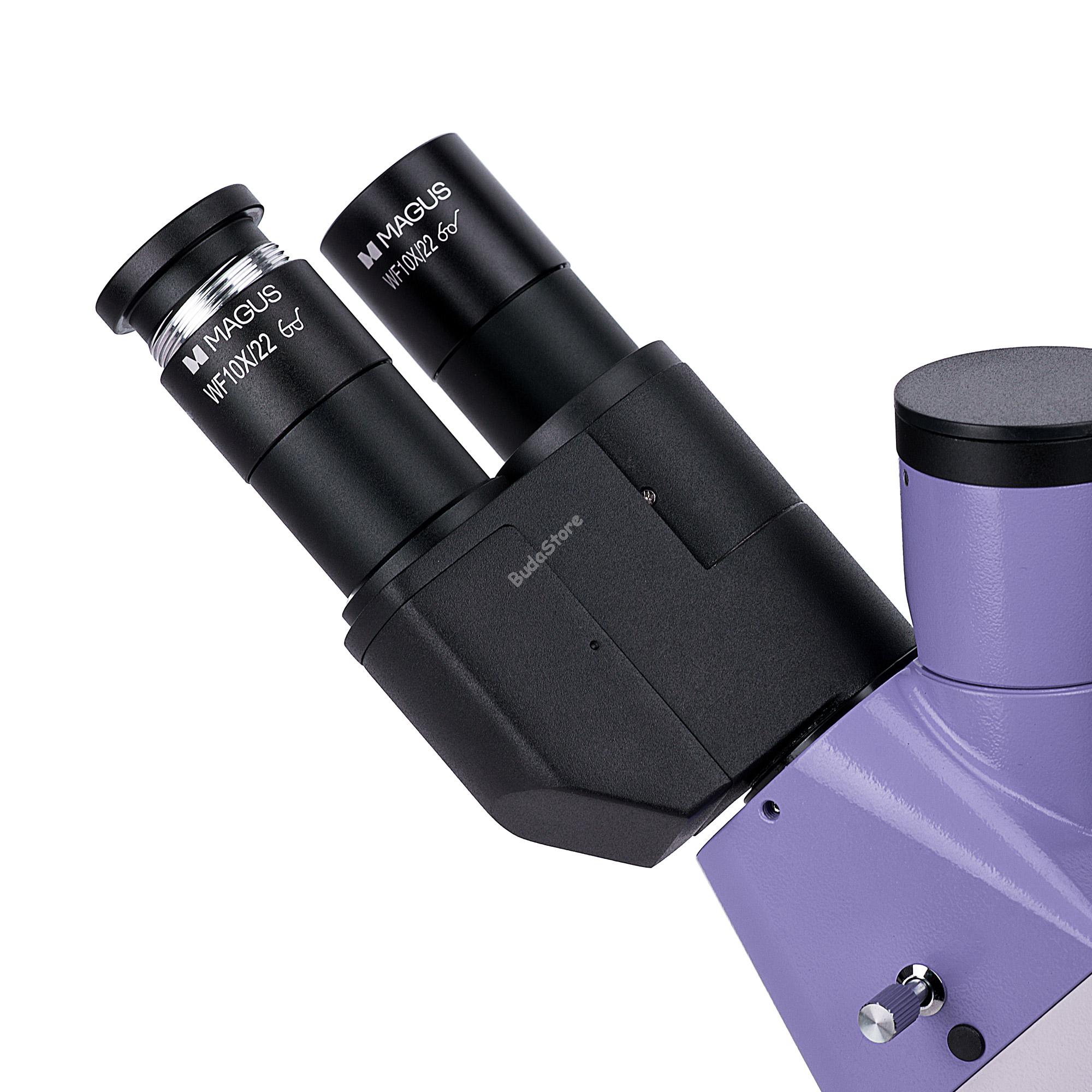

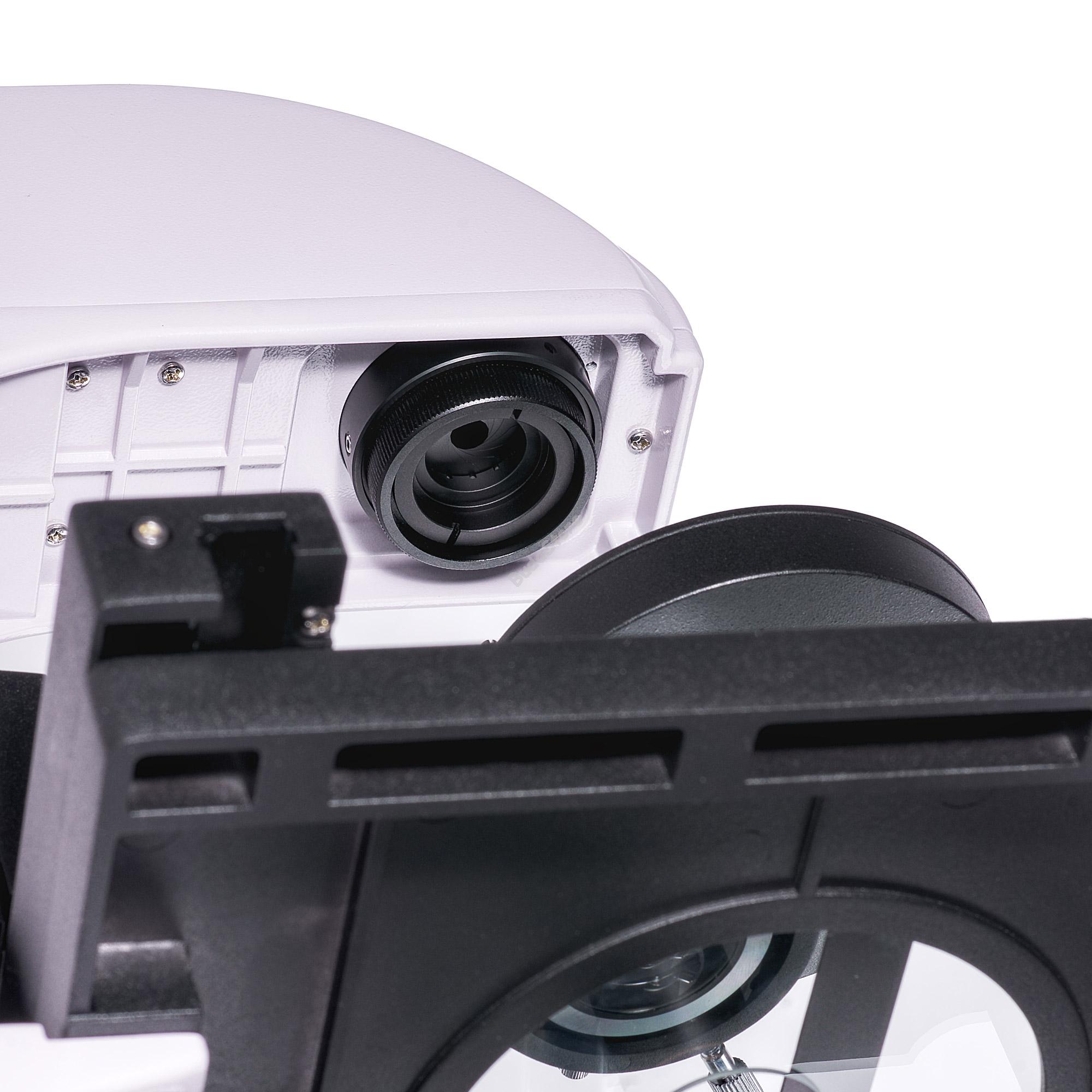

A mikroszkóp trinokuláris fejrésszel és háromszemlencsés tubussal rendelkezik. A mikroszkópon oldalsó kamera csatlakozó található. Ez a kialakítás lehetővé teszi, hogy egyidejűleg digitális kamerát és monitort (nem tartozék) is felszereljen a mikroszkópra. A sugárnyaláb-felosztás a háromszemlencsés fejrészen 100/00 vagy 50/50, a vázon – 100/0 vagy 0/100. A szemlencsecsövek 180°-ban elforgathatók, így a felhasználó saját maga számára beállíthatja a szemtávolságot.

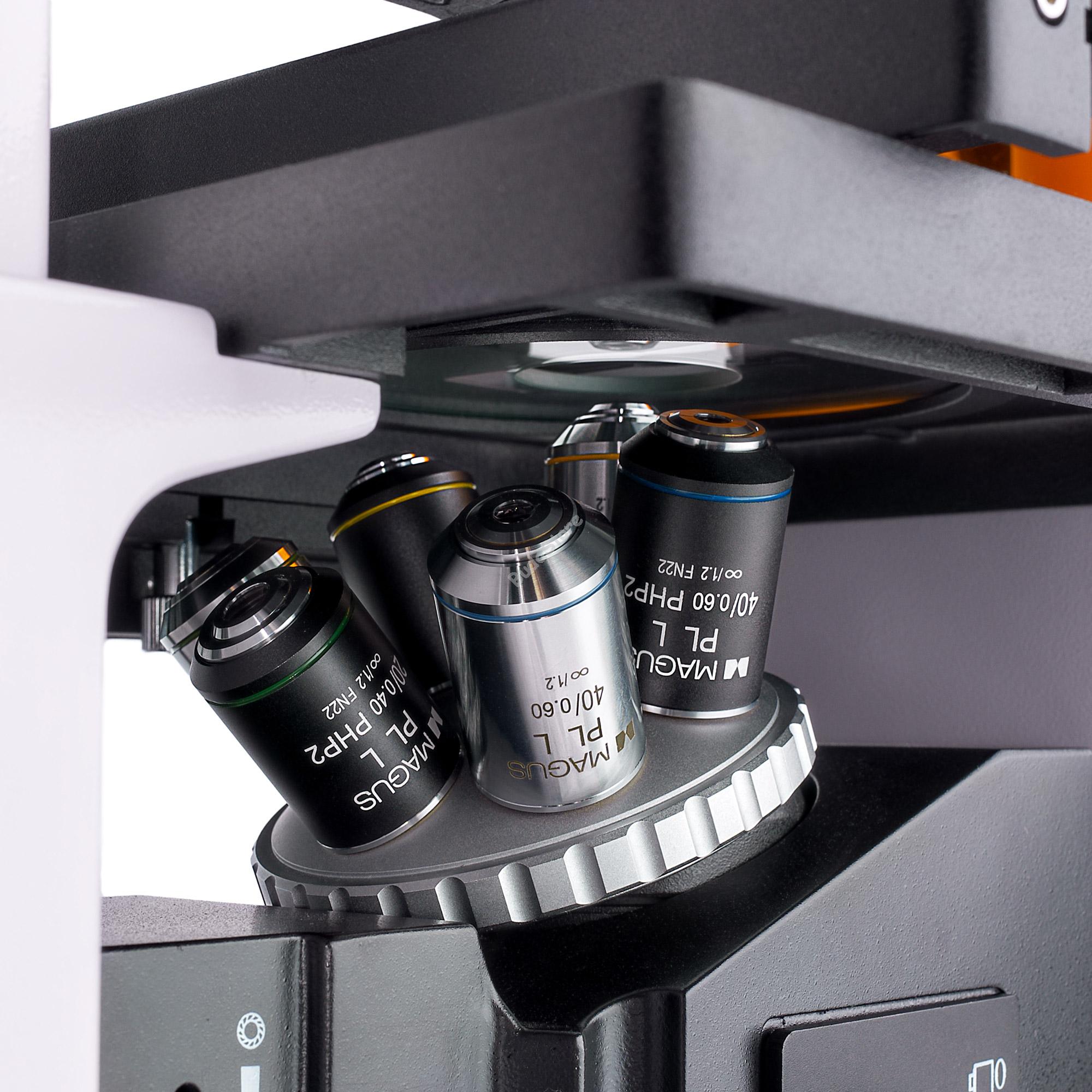

Az forgó tárgylencsefoglalat a tárgyasztal alatt csatlakozik az állványra. Hat szabad nyílással rendelkezik objektívek rögzítésére. Három fáziskontrasztos objektív, valamint három fluo- és világos látóterű objektív szerepel a csomagban. Nagy munkatávolságú sík akromatikus objektívek 1,2 mm fenékvastagságú laboratóriumi edényekhez.

Megvilágítás

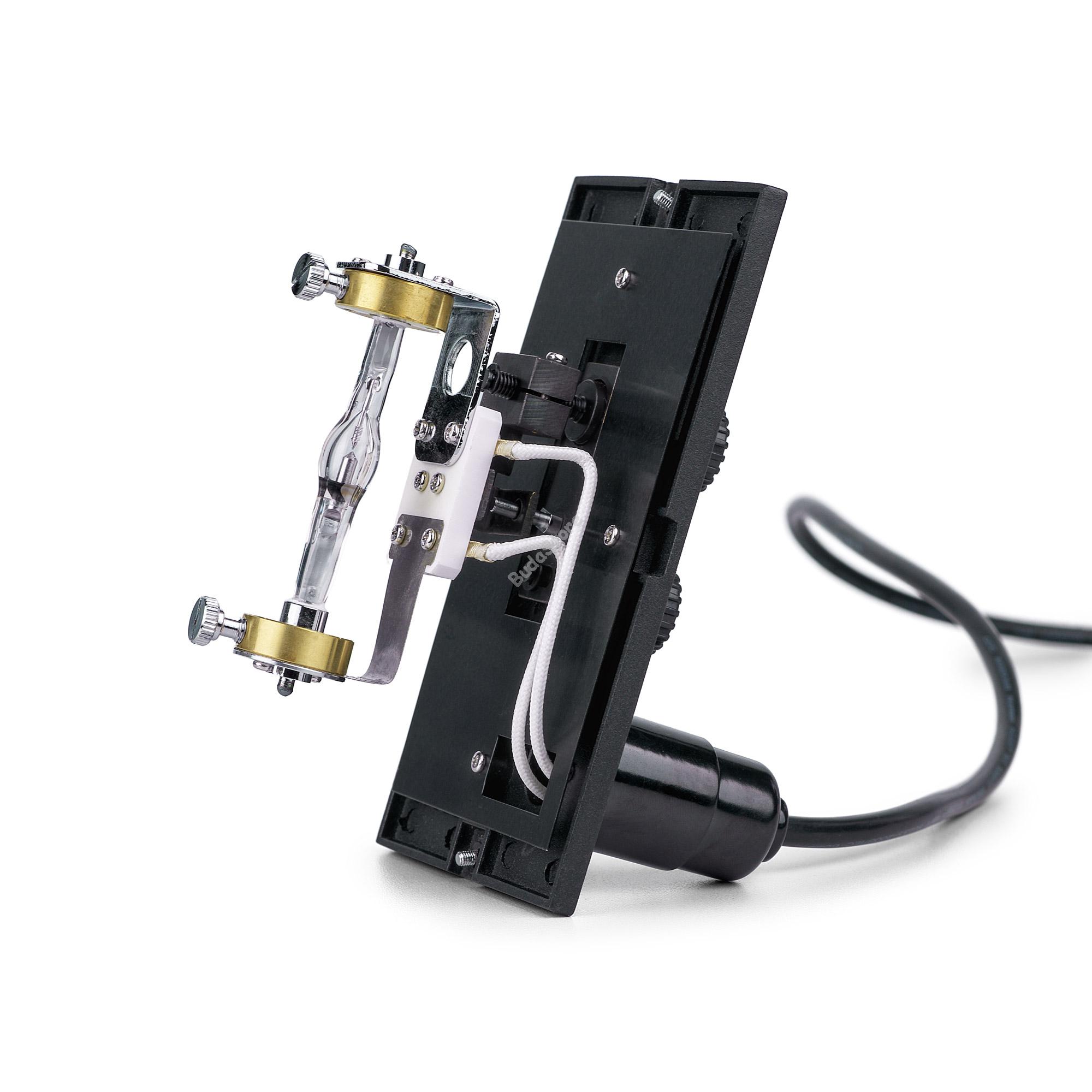

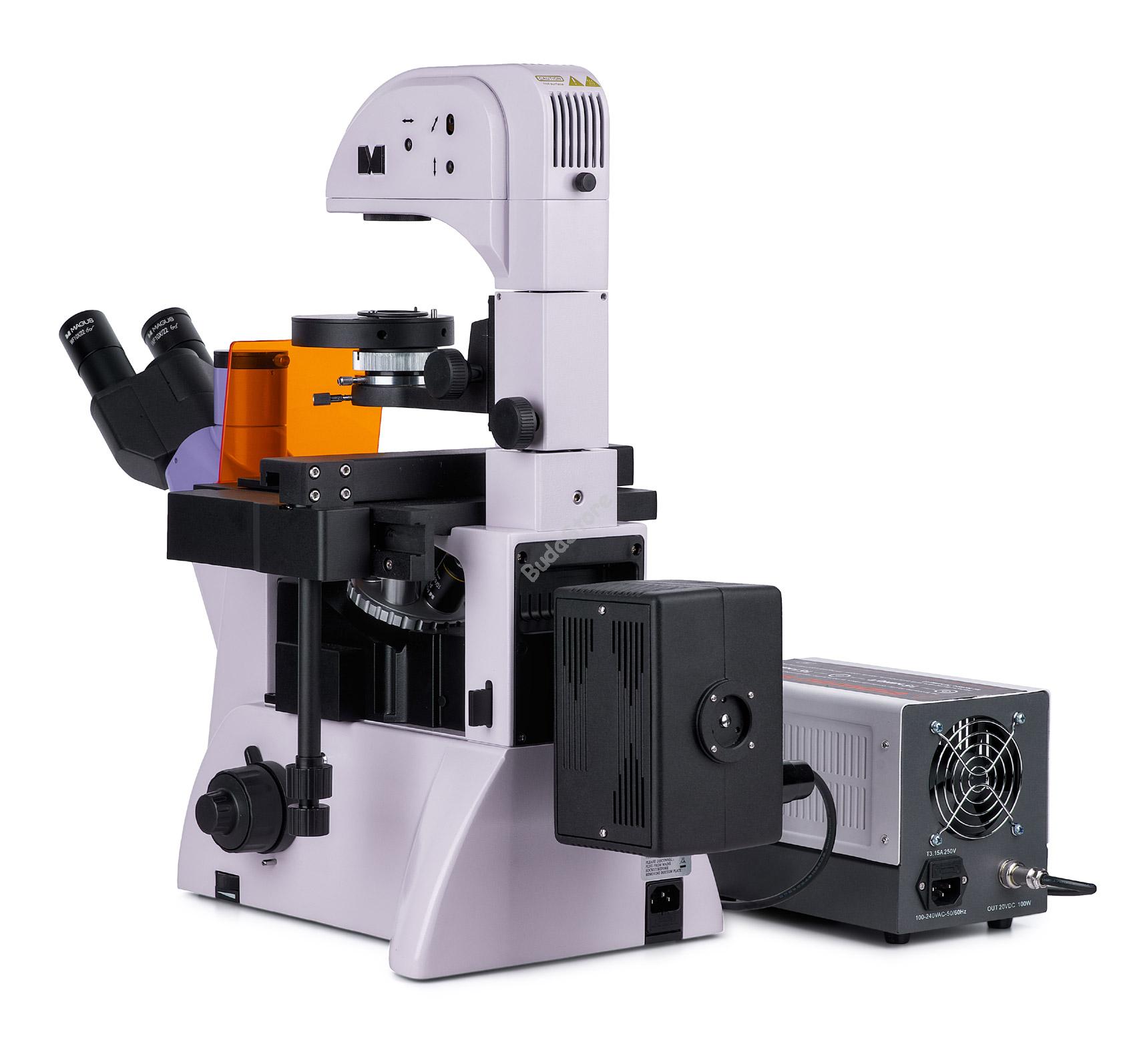

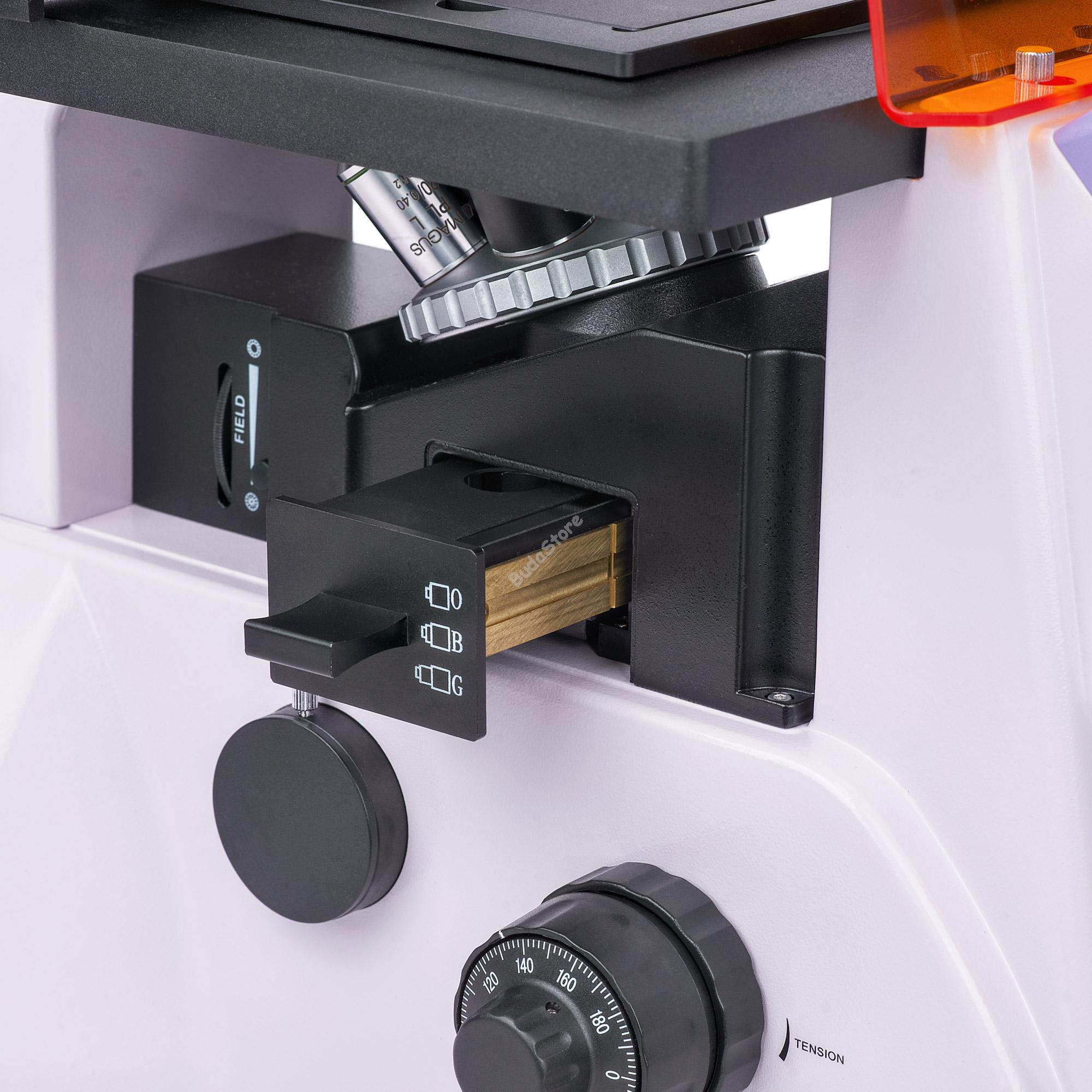

Fényvisszaverő forrásként egy 100 W-os higanygőzlámpa szolgál. A jobb hőleadás és a hosszú üzemidő alatt a túlmelegedés kockázatának csökkentése érdekében lámpaházban foglal helyet. A lámpaház a hullámhosszok és csúcsértékek széles skálájával rendelkezik, amivel kényelmes a különböző fluoreszcens festékekkel való munka. Fluoreszcens szűrők: ultraibolya (UV), ibolya (V), kék (B) és zöld (G). A higanylámpa fényesen világít, jó láthatóságot biztosít és szükség esetén könnyen cserélhető.

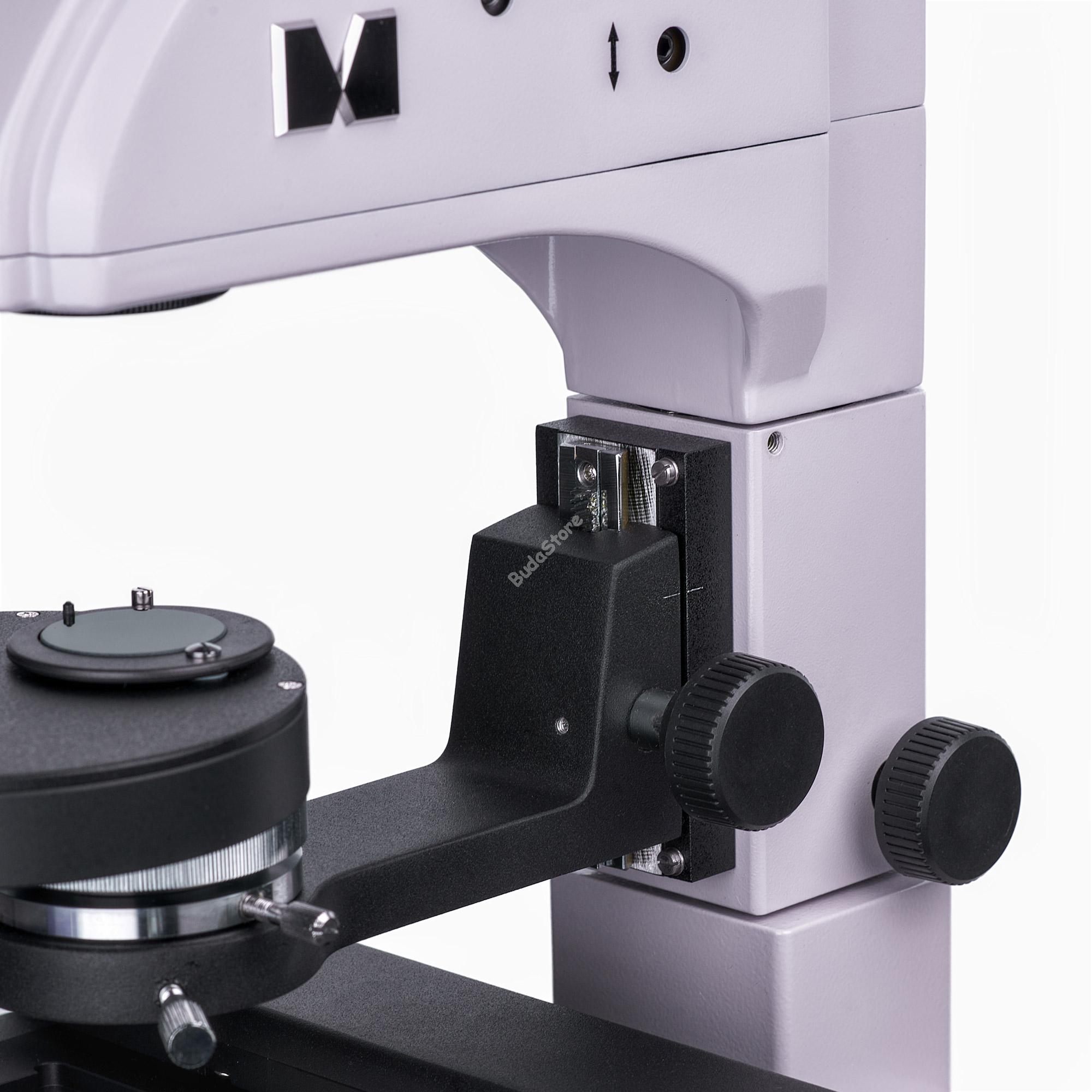

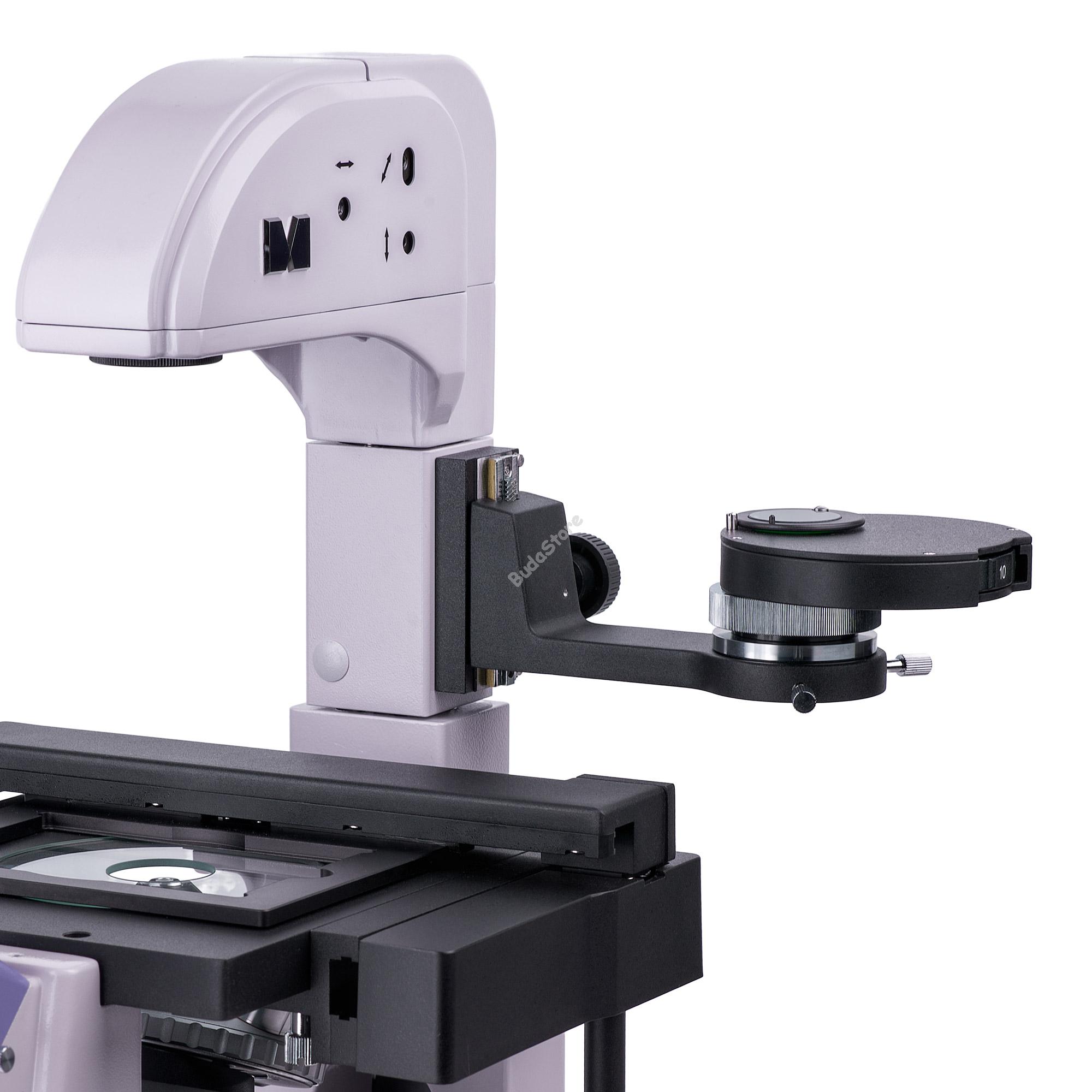

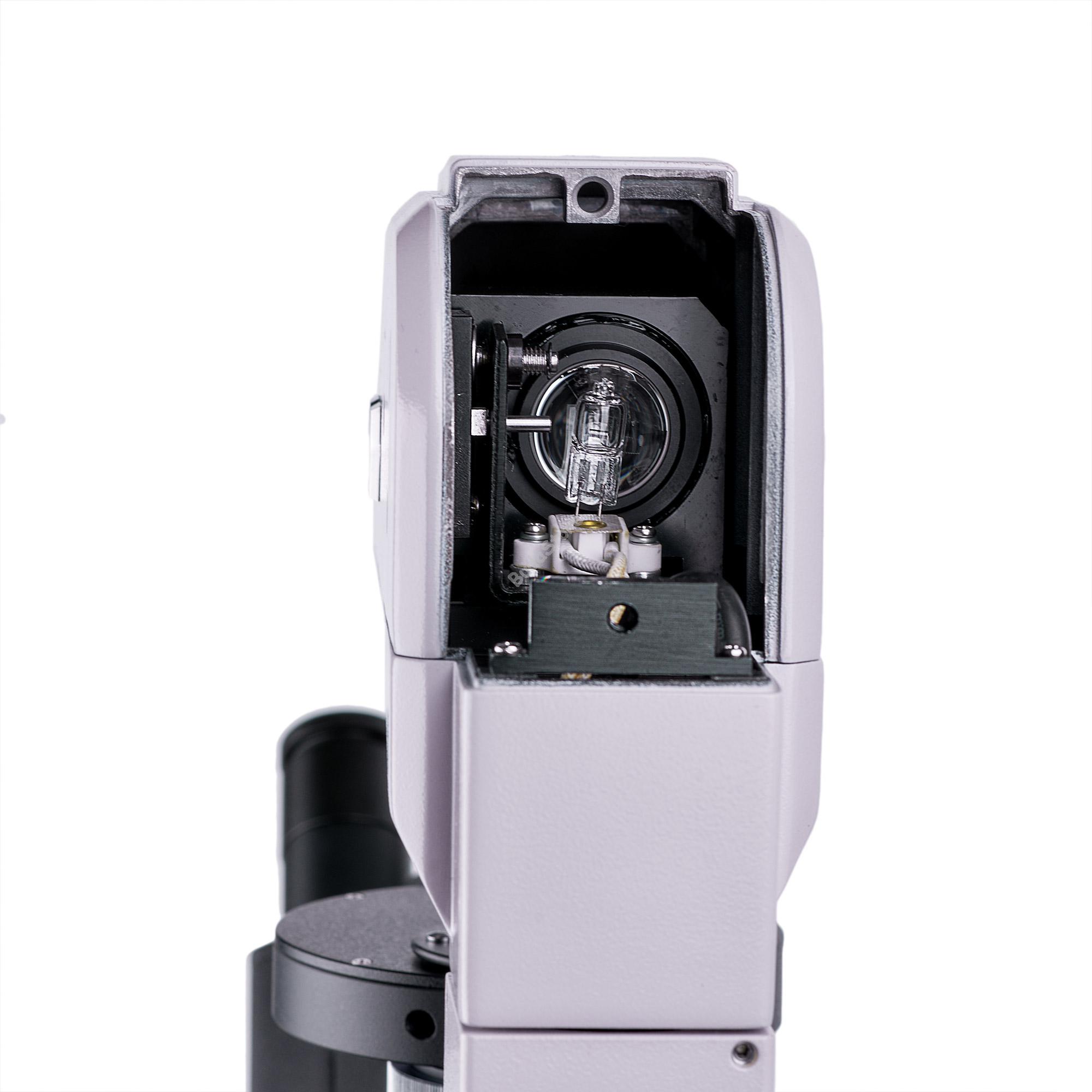

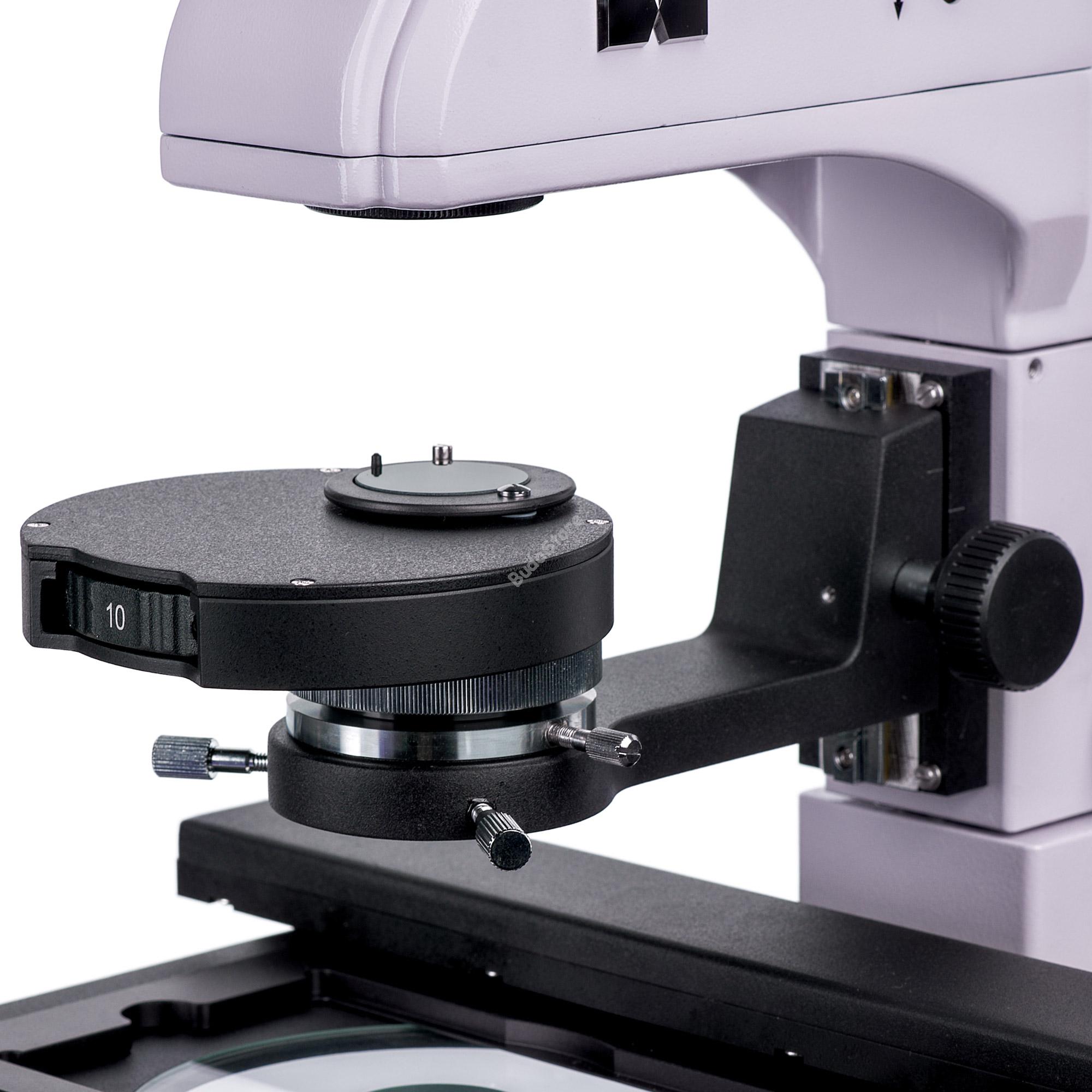

Az áteső fényt 30 W-os halogén lámpa biztosítja. Fényesen világít, a fényspektruma meleg. Ezért az egyes objektívekkel való megfigyelés hatékony és kényelmes a szem számára. A mikroszkópon négynyílásos fáziskontrasztos kondenzor van: Az egyik a világos látótérhez használatos, a másik három pedig a 10x, 20x és 40x nagyítású fáziskontrasztos objektívekhez való. A fázisgyűrűk központosíthatók. A korong elforgatásával váltani lehet a világos látótér és a fáziskontraszt között. Kényelmes a kutatáshoz, mivel időt takarít meg a munka során.

A Köhler megvilágítási módszer az áteső és visszavert fény számára. Ezt a módszert alkalmazva tiszta, éles, nagy felbontású képet kaphatunk, artifaktumok és a szélek sötétedése nélkül.

Tárgyasztal és fókuszáló mechanizmus

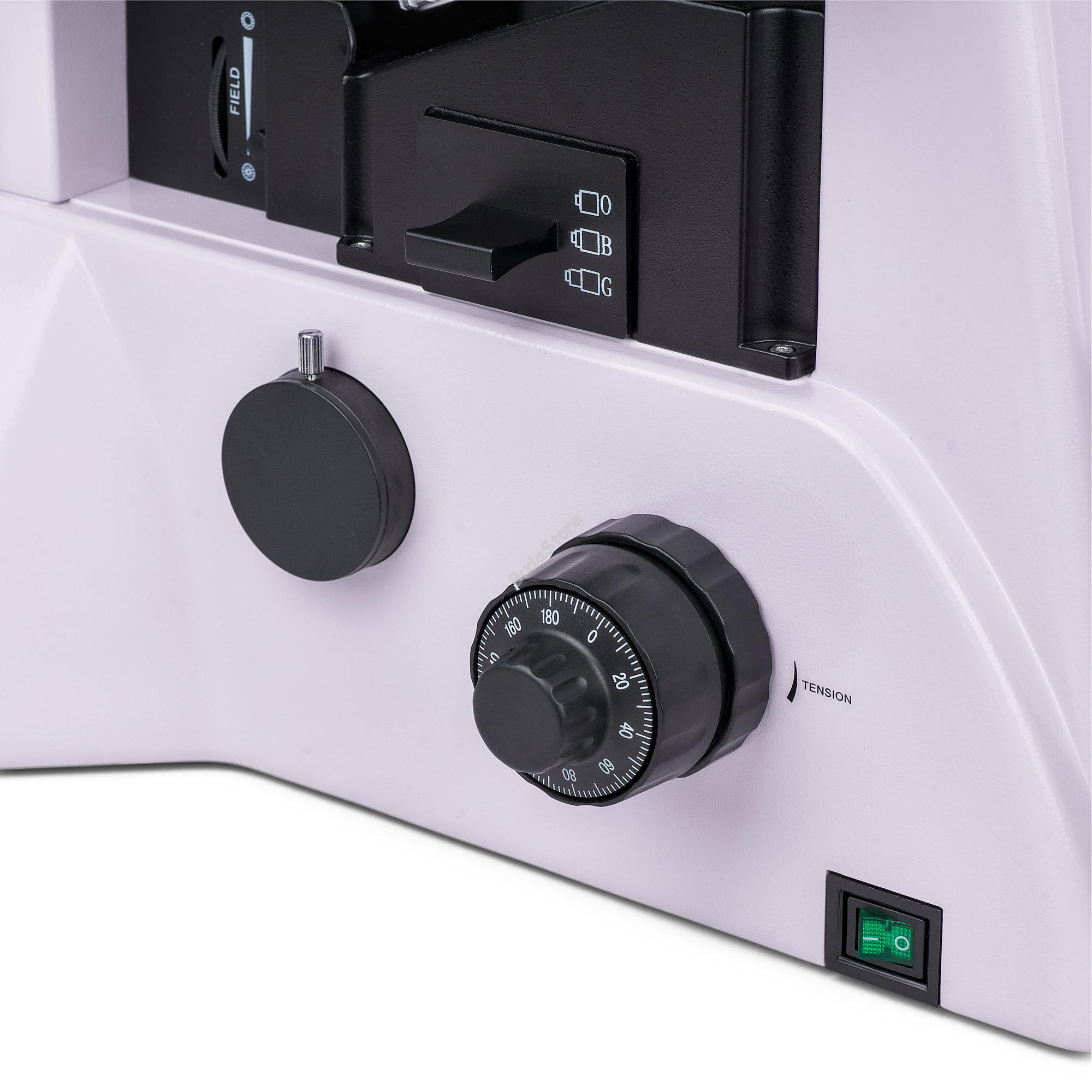

A tárgyasztal rögzített, a laboratóriumi edénymozgatására szolgáló szerkezettel. A laboratóriumi edény vízszintesen két egymásra merőleges irányban mozgatható. Mozgása pontos és finom, a különböző méretű edények tárolására négy edénytartóval rendelkezik. A mikroszkóp fókusza durva és finom fókuszáló gombokkal állítható. A durvafókusz rögzítőgombbal rendelkezik, és állítható a feszültsége. A fókuszállító gombok koaxiálisan helyezkednek el a váz két oldalán.

Tartozékok

A termékcsalád a MAGUS Lum V500 mikroszkóphoz további tartozékokat tartalmaz: szemlencséket, digitális kamerákat és kalibrációs tárgylemezeket.

A mikroszkóp főbb jellemzői:

• Fluoreszcens mikroszkópia visszavert fényben, valamint világos látóterű és fáziskontrasztos mikroszkópia áteső fényben
• Lehetőség minták megfigyelésére laboratóriumi edényekben 55 mm-ig, sőt döntött állvánnyal 165 mm-ig
• 100 W-os higanylámpa a visszavert fényhez, 30 W-os halogénlámpa az áteső fényhez Köhler megvilágítási elrendezés
• Négy fluoreszcens szűrő: ultraibolya (UV), ibolya (V), kék (B) és zöld (G)
• Trinokuláris fejrész, 180°-ban forgatható. Két lehetőség digitális kamera és monitor rögzítésére: : a 100/0 vagy 50/50 sugárnyaláb-felosztás (trinokuláris fej) vagy a 100/0-es sugárnyaláb-felosztás (a mikroszkópon)
• Tárgyasztal edénytartóval különböző átmérőjű laboratóriumi edényekhez
• Fáziskontrasztos kondenzor egy világos látóterű és három fáziskontrasztos rekesznyílással

A kamera főbb jellemzői:

• A kamera önállóan, számítógéphez való csatlakozás nélkül, HDMI-interfészen keresztül működik. Wi-Fi és USB 3.0 interfészen keresztül számítógéphez csatlakoztatható.
• Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)
• 30 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához

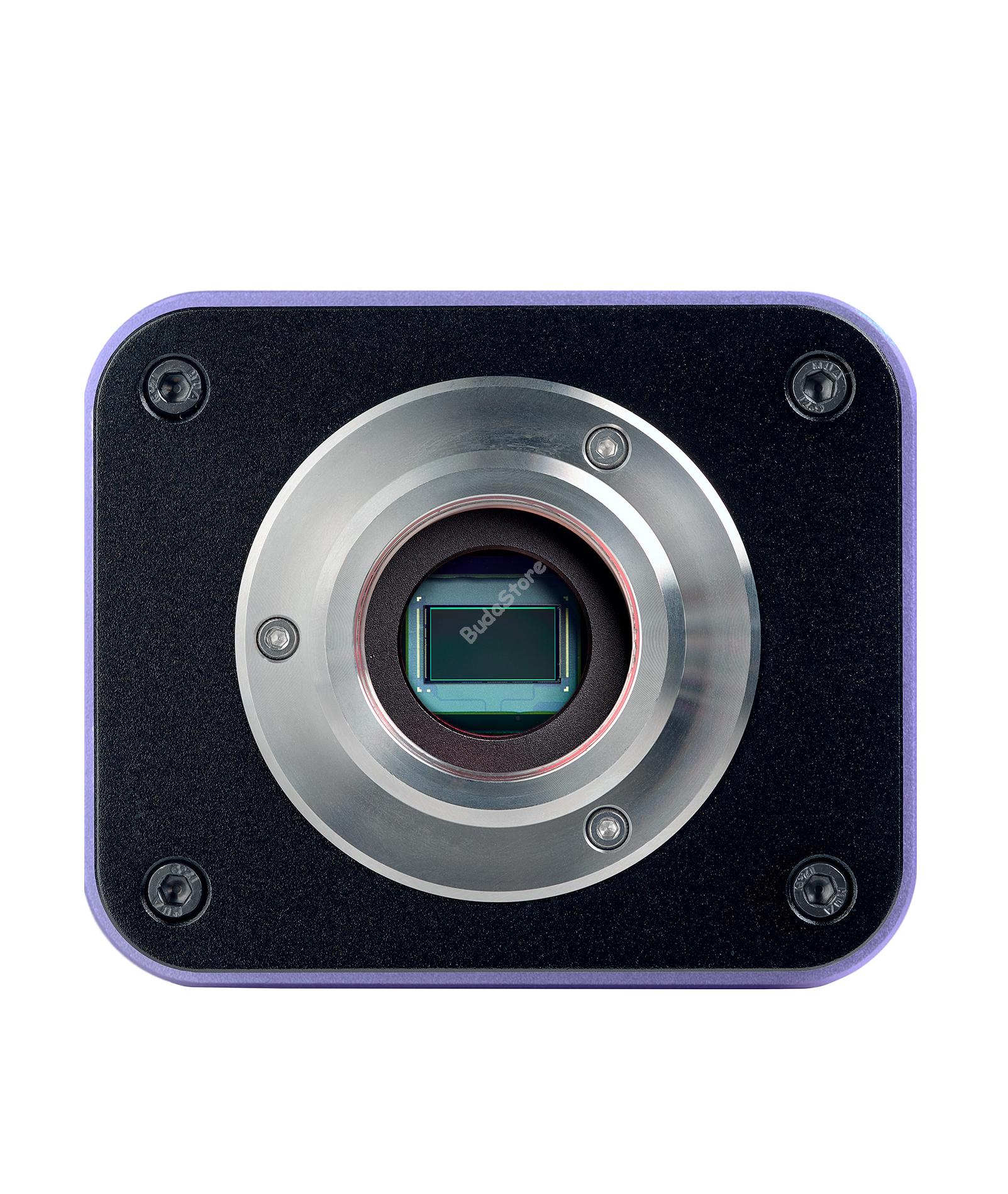

• A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
• Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

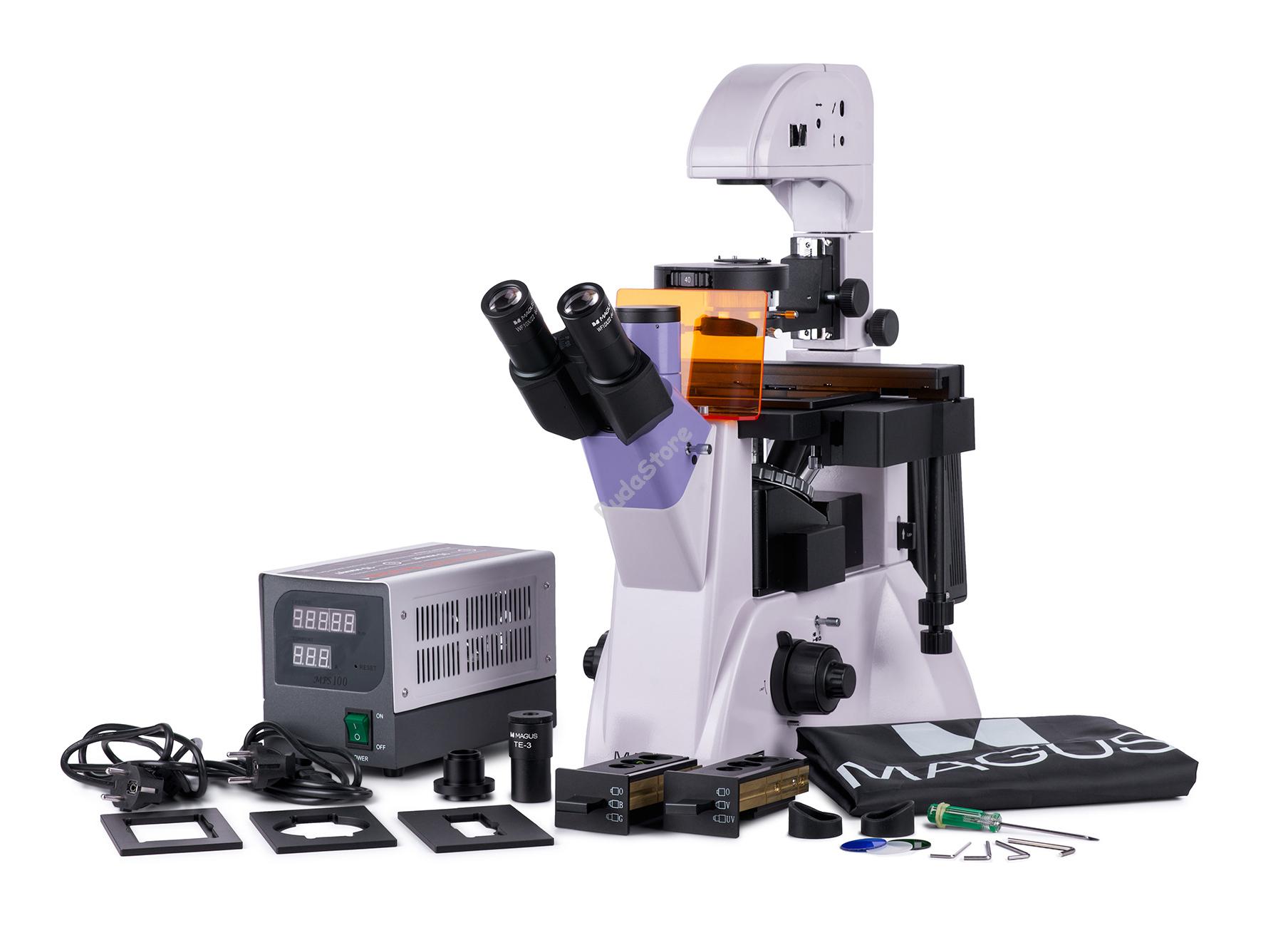

A készlet tartalma:

• MAGUS CHD40 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 3.0 kábel (1,5 m), USB egér, 32 GB-os SD-memóriakártya, USB Wi-Fi-adapter (2 db), AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• MAGUS MCD40 LCD monitor
• Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
• Fluoreszcencia-egységek
• Higanygőzlámpa
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PLL 10x/0,25 SzM 4,3 mm
• Végtelen síkú akromatikus objektív: PLL 20х/0,40 SzM 8,0 mm
• Végtelen síkú akromatikus objektív: PLL 40х/0,60 SzM 3,5 mm
• Végtelen síkú akromatikus objektív: PLL 10x/0,25 PHP2 SzM 4,3 mm
• Végtelen síkú akromatikus objektív: PLL 20x/0,40 PHP2 SzM 8,0 mm
• Végtelen síkú akromatikus objektív: PLL 40x/0,60 PHP2 SzM 3,5 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• UV-pajzs
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Higanygőzlámpa tápegység
• Tápkábel
• Fényvisszaverő világítás tápkábele
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Kalibrációs tárgylemez
