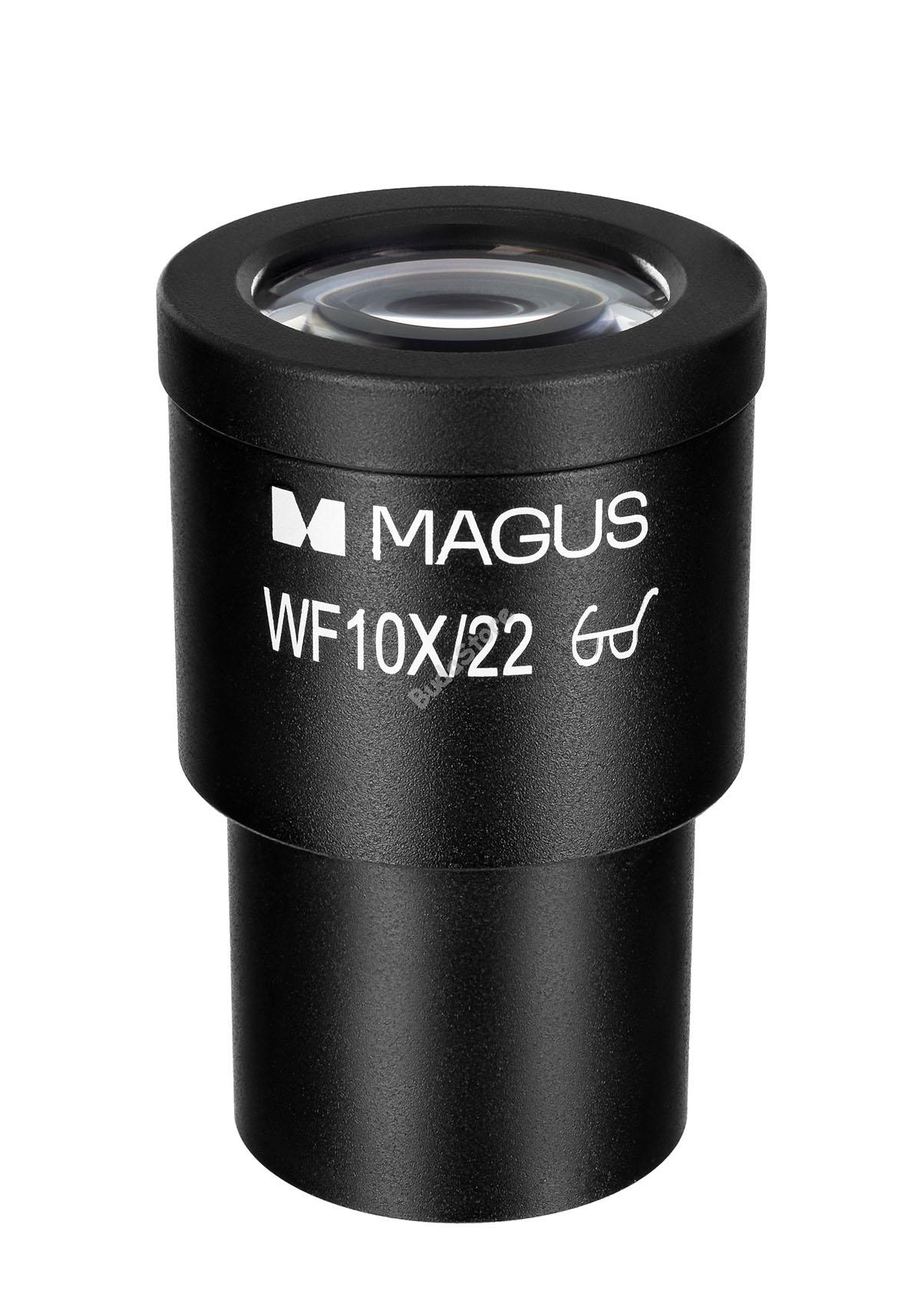

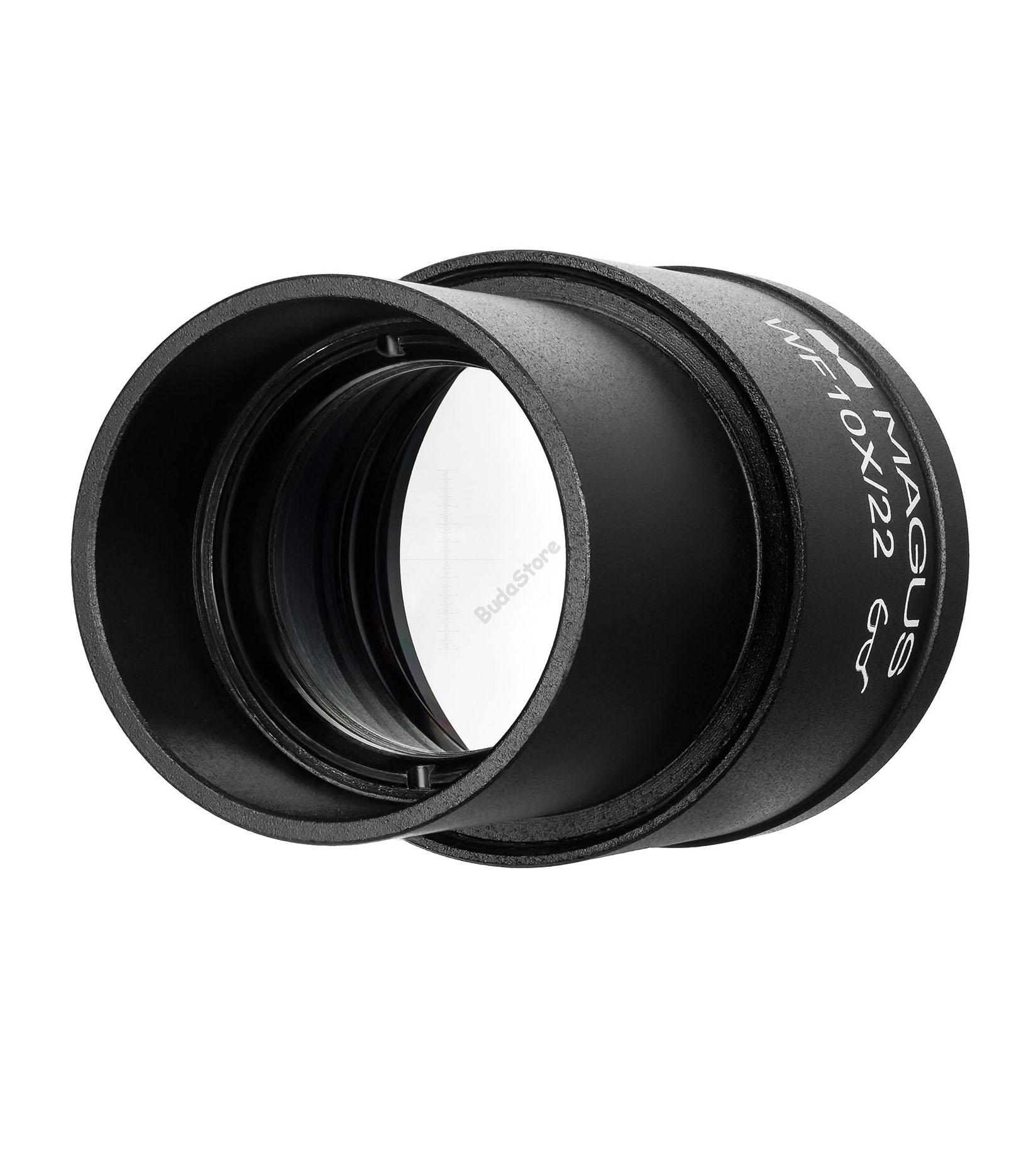

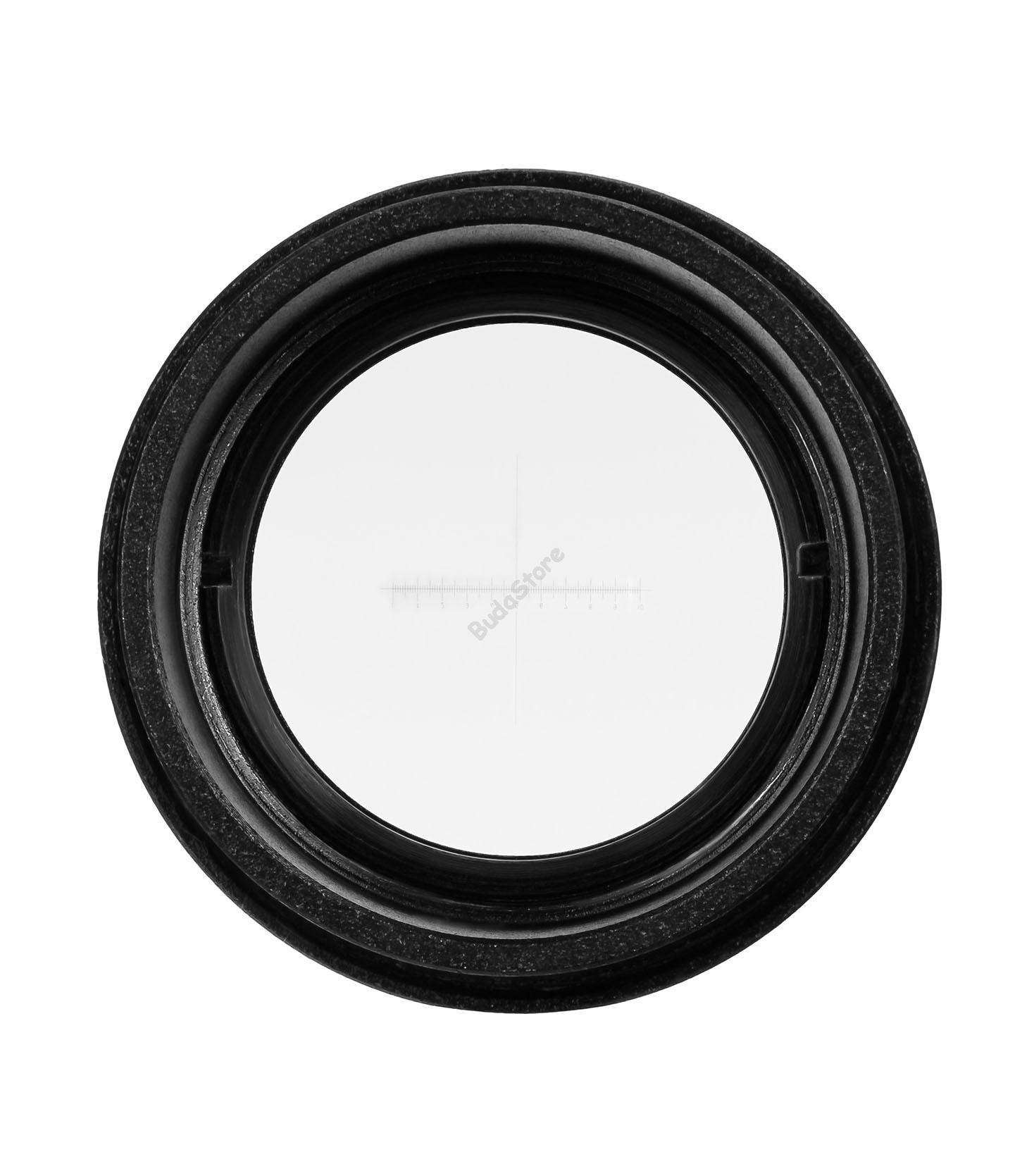

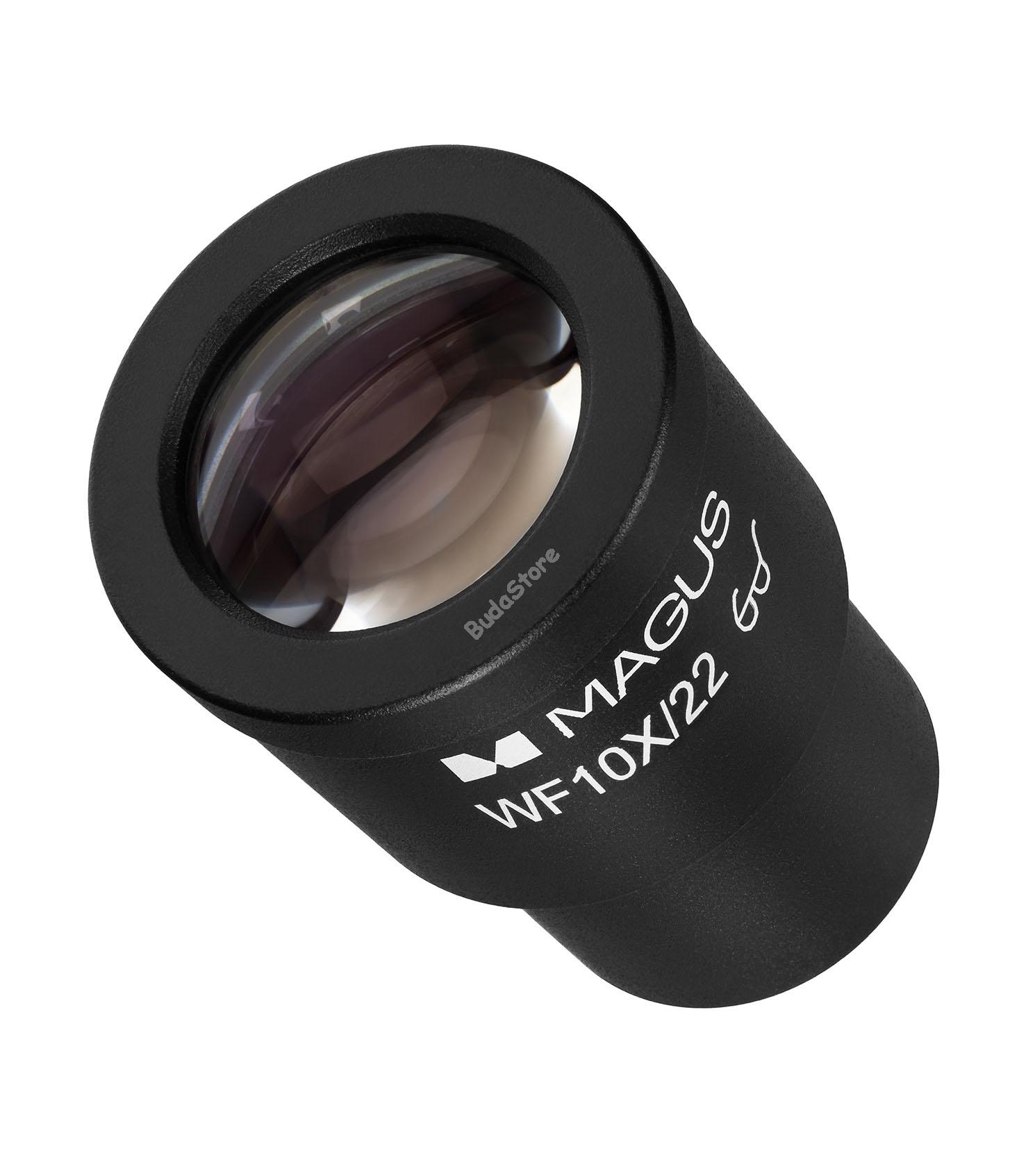

Ez a szemlencse a tárgyoldali rekesznyílás síkjában elhelyezett skálával rendelkezik a minták milliméterben vagy mikronban történő méréséhez. A skálaosztás 0,1 mm. A szokásos 10x nagyítású szemlencse helyett 30 mm átmérőjű szemlencsecsőbe van szerelve. A skálát minden egyes használt objektív esetében kalibrálni kell. Ehhez 0,01 mm-es osztású skálával ellátott kalibrációs tárgylemez (mikrométeres objektum) szükséges. A tárgylemezt a mikroszkóp tárgyasztalra helyezzük, és a szemlencsét addig forgatjuk a tubusban, amíg a szemlencse és a tárgylemez skála párhuzamos nem lesz egymással.

A szemlencse skála osztási értékét is minden egyes objektívhez meg kell határozni. Kis nagyítású objektívek esetén meg kell számolni, hogy a szemlencse skálájának hány osztása esik a kalibrációs tárgylemez skálájára. Közepes és nagy nagyítású objektíveknél ennek a fordítottját kell tenni, azaz ki kell számítani, hogy a tárgylemez skála hány osztása esik a szemlencse skálára.

Az osztási érték (E) ezután a következő képlettel számolható: E = TL/A, ahol T – a mikrométeres tárgylemez skála osztási értéke (0,01 mm) L – a tárgylemez skáláján lévő osztások száma A – a szemlencse skáláján lévő osztások száma.

A minta valódi lineáris méretének kiszámításához meg kell mérni a minta hosszát a szemlencse skáláján, majd ezt az értéket meg kell szorozni az objektívre számított E értékkel.

Kompatibilitás:

• MAGUS Bio 250B biológiai mikroszkóp
• MAGUS Bio 250BL biológiai mikroszkóp
• MAGUS Bio 250T biológiai mikroszkóp
• MAGUS Bio 250TL biológiai mikroszkóp
• MAGUS Bio V300 biológiai fordított mikroszkóp
• MAGUS Bio V350 biológiai fordított mikroszkóp
• MAGUS Metal 600 metallográfiai mikroszkóp
• MAGUS Metal 600 BD metallográfiai mikroszkóp
• MAGUS Metal 630 metallográfiai mikroszkóp
• MAGUS Metal 630 BD metallográfiai mikroszkóp
• MAGUS Metal 650 metallográfiai mikroszkóp
• MAGUS Metal 650 BD metallográfiai mikroszkóp
• MAGUS Metal V700 metallográfiai fordított mikroszkóp
• MAGUS Metal V700 BD metallográfiai fordított mikroszkóp
• MAGUS Lum 400 fluoreszcens mikroszkóp
• MAGUS Lum 400L fluoreszcens mikroszkóp
• MAGUS Lum V500 fluoreszcens fordított mikroszkóp
• MAGUS Lum V500L fluoreszcens fordított mikroszkóp
• MAGUS Pol 800 polarizáló mikroszkóp
