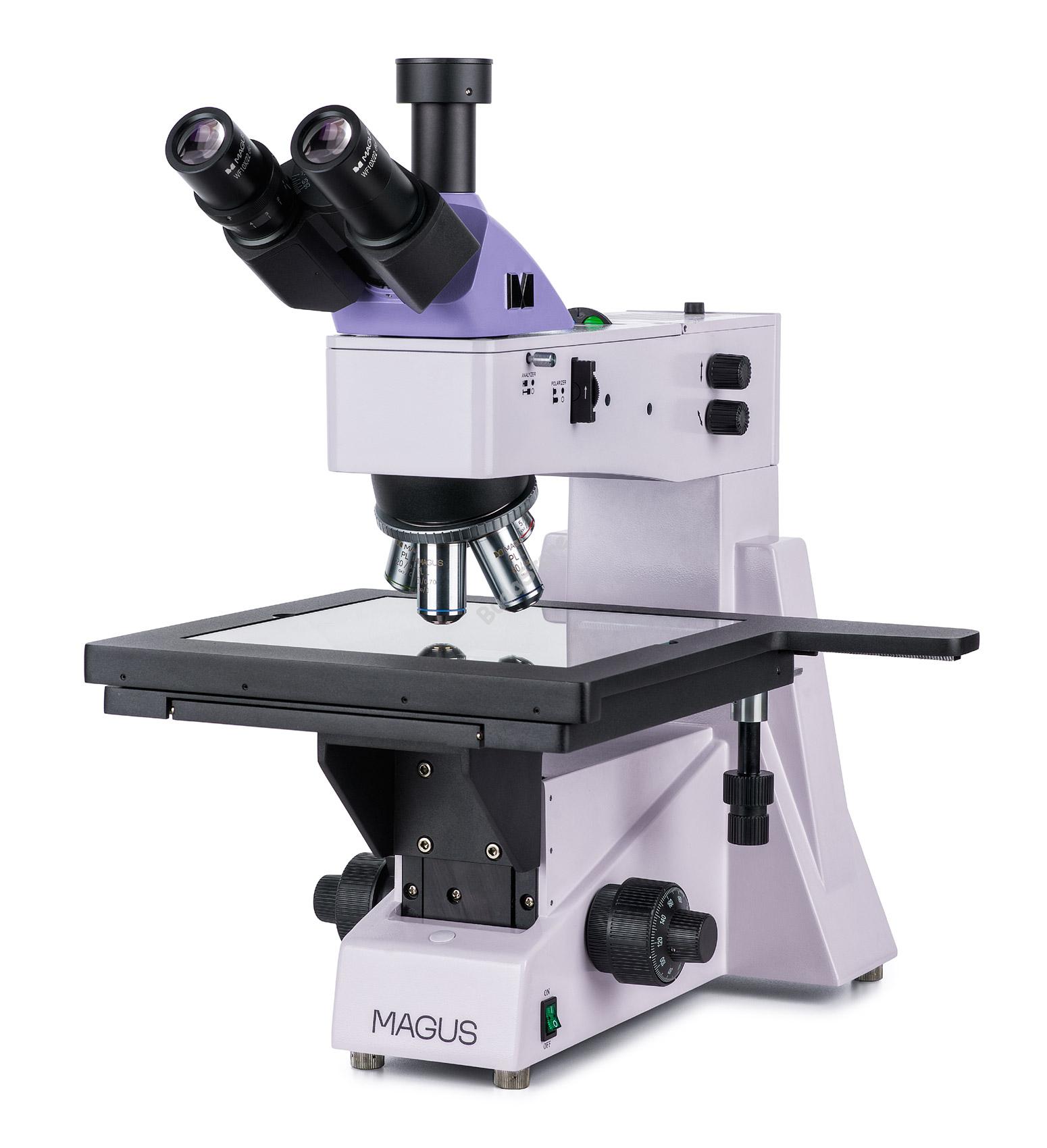

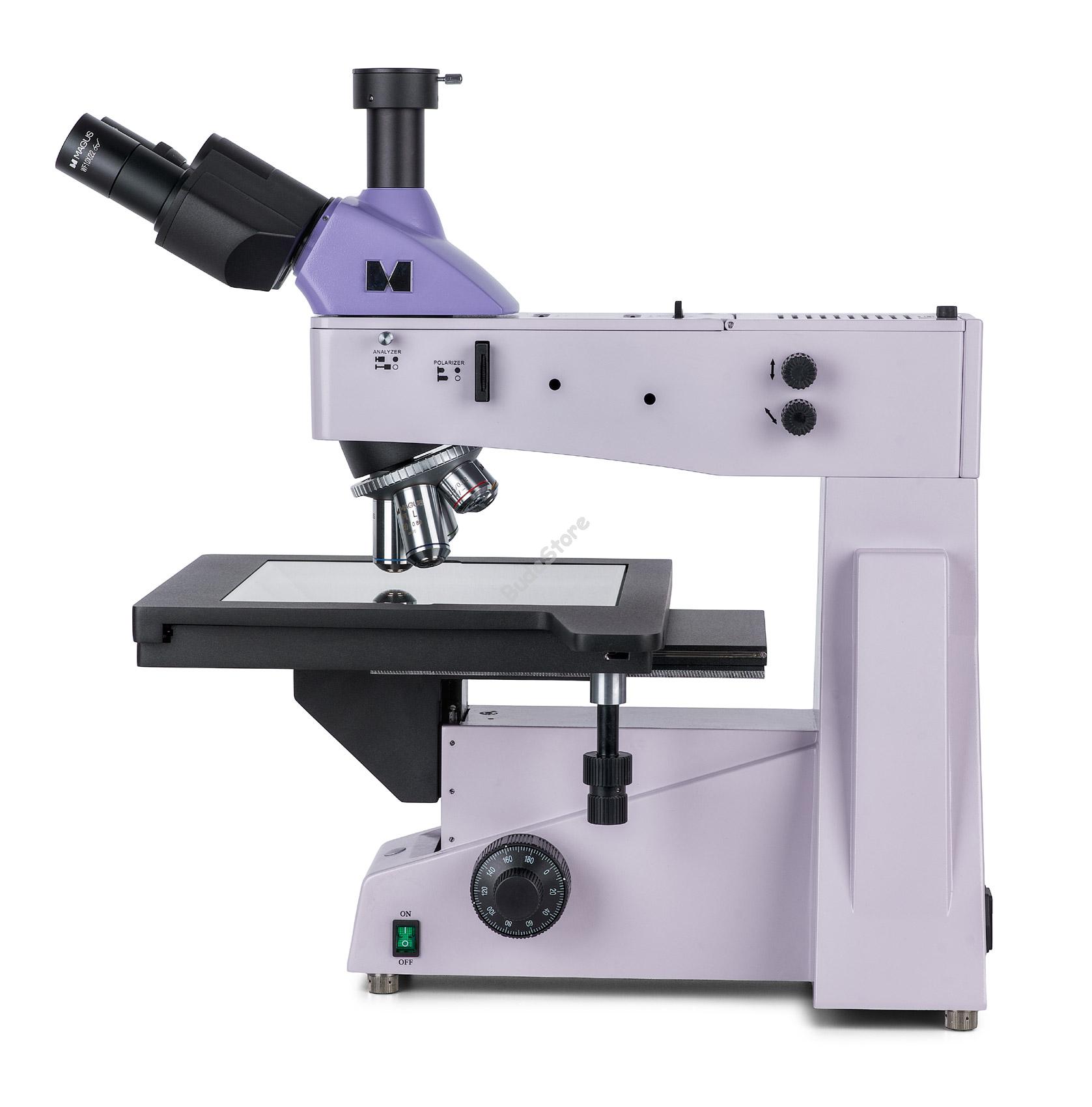

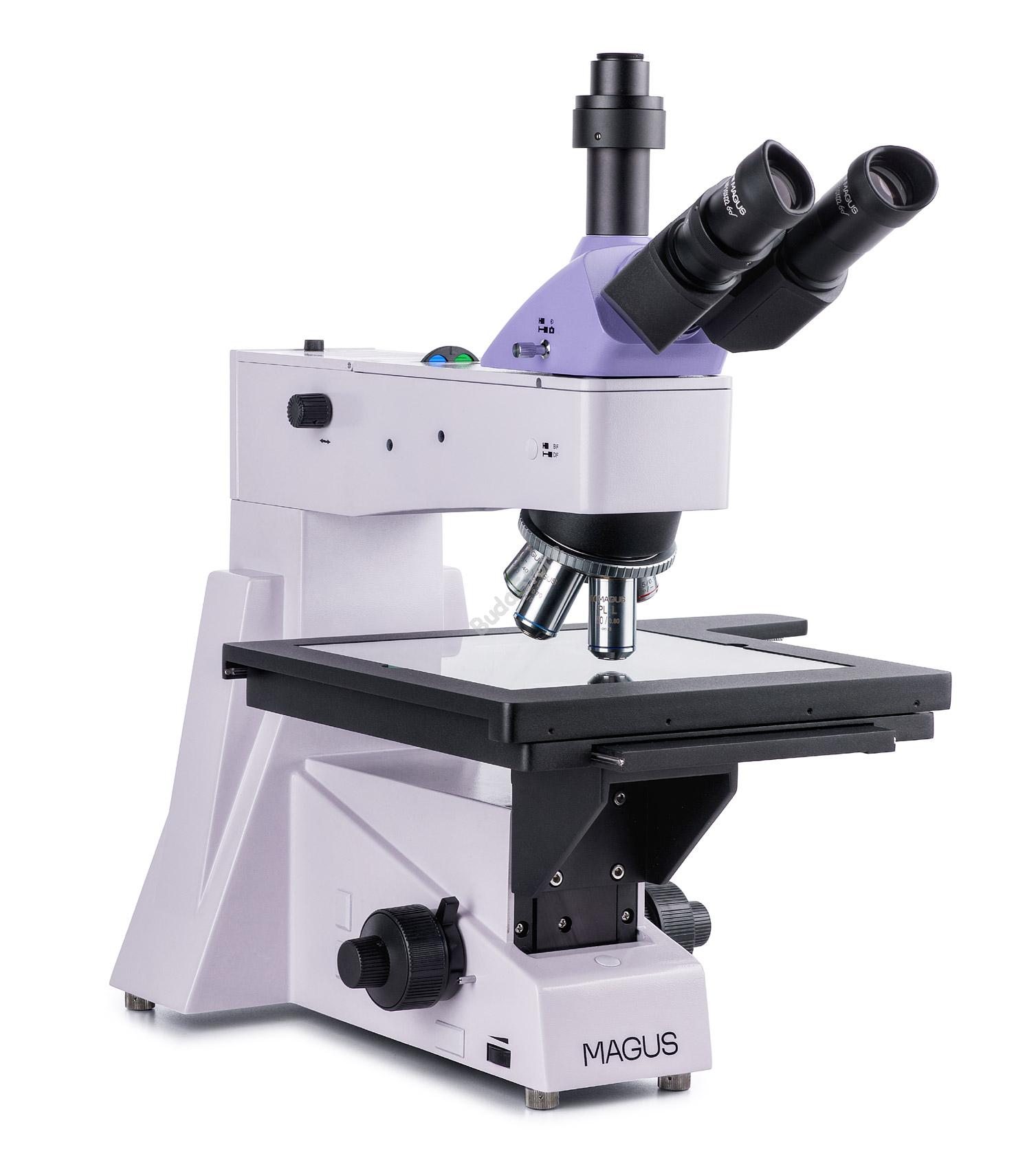

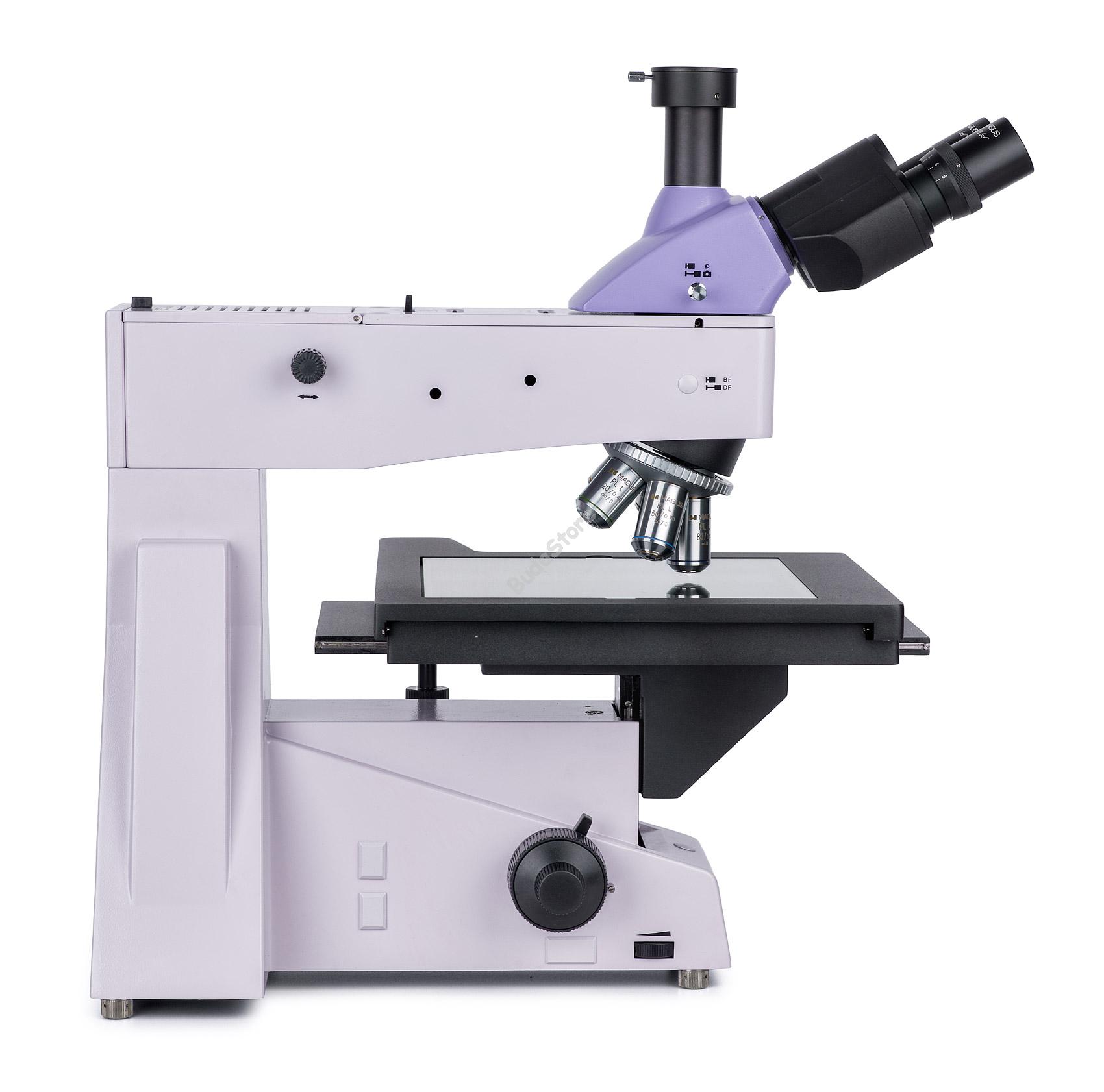

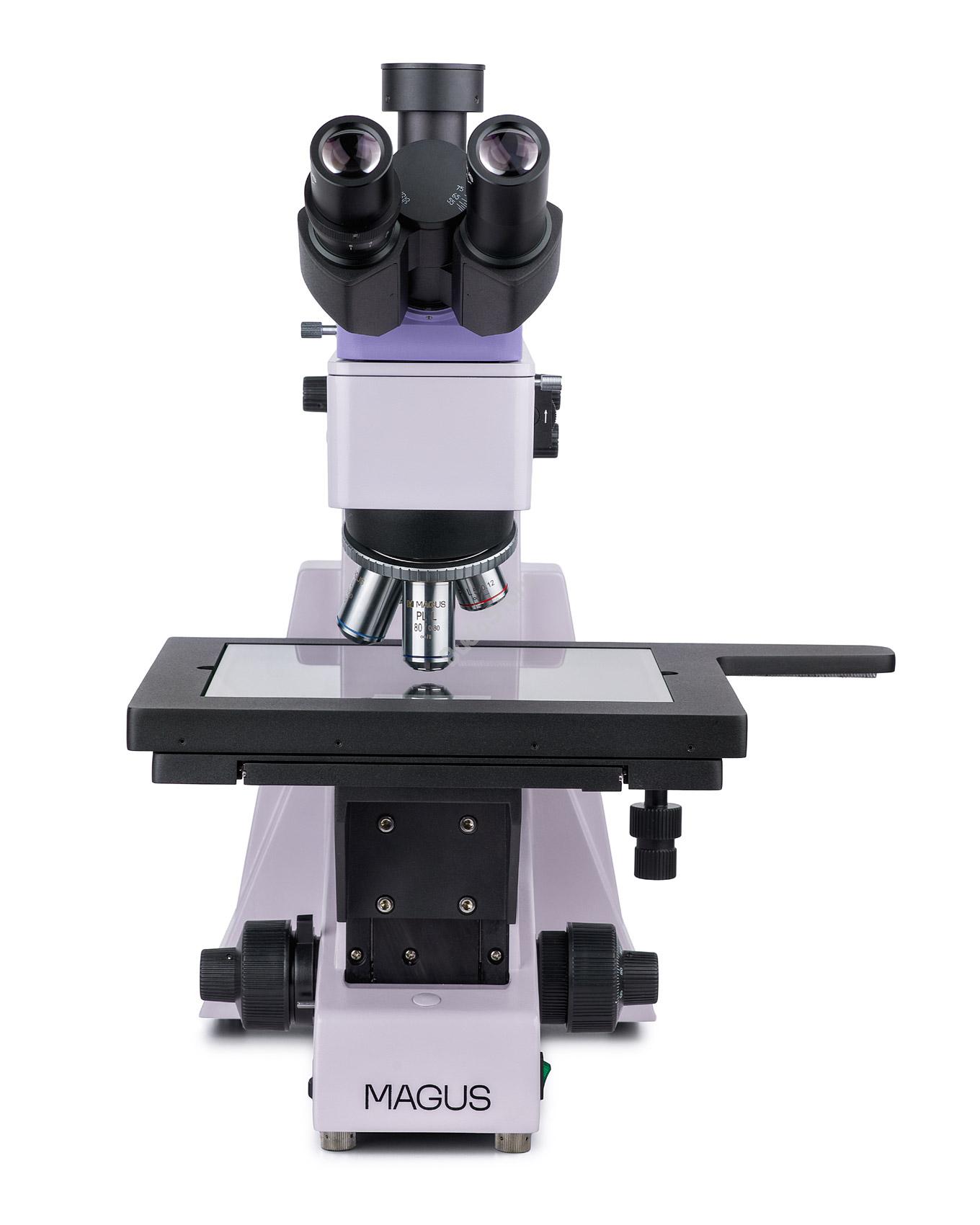

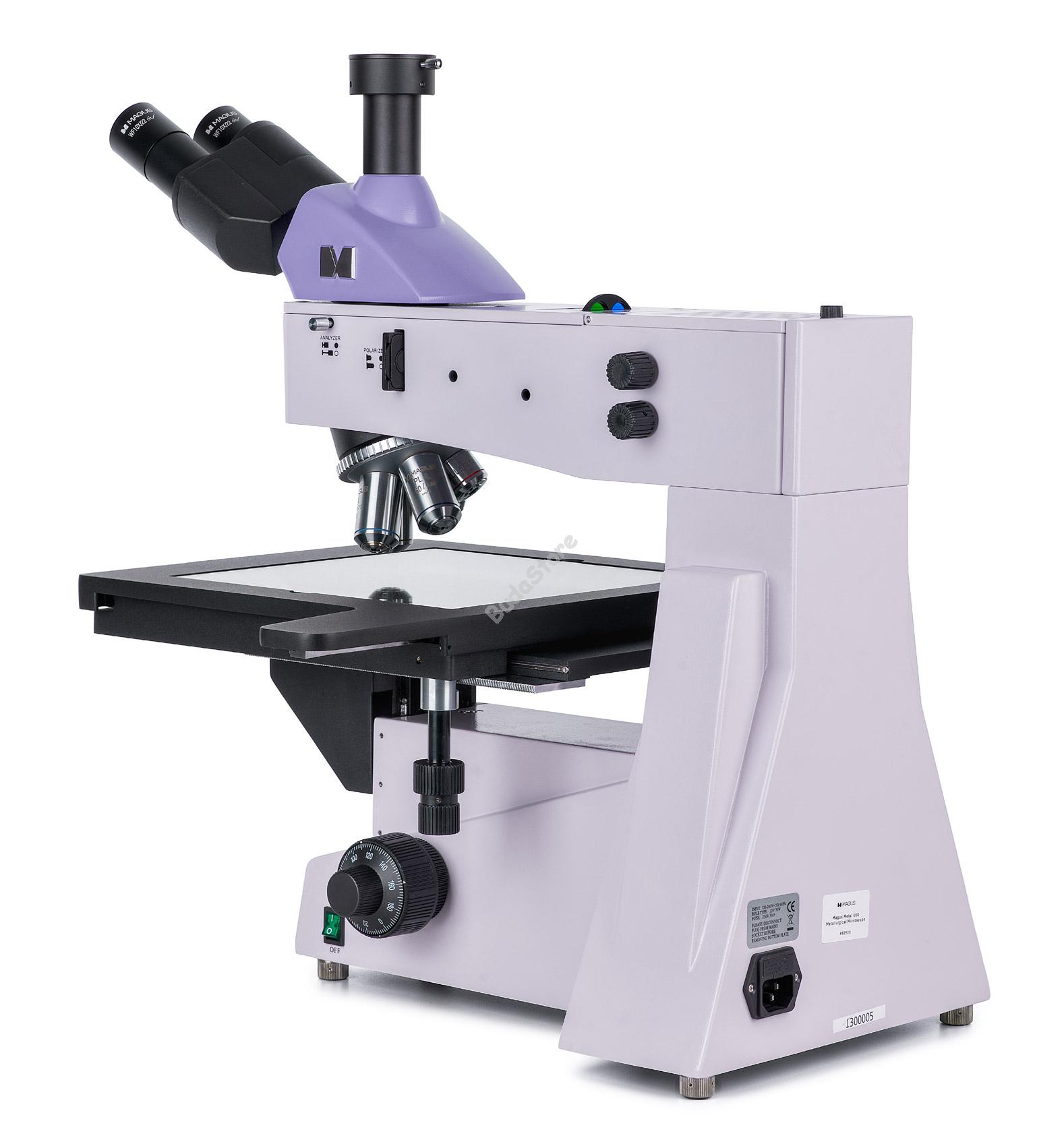

A MAGUS Metal 650 metallográfiai mikroszkóp nagy tárgyasztalán fotómaszkokat, nyomtatott áramköri kártyákat, integrált áramköröket, valamint egyéb hosszú és széles mintákat vizsgálhat visszaverődő fényben. Világos látóterű és polarizált fényű megfigyeléseket is végezhet. A mikroszkóp nagyon pontos fókuszálást tesz lehetővé. A 0,7 µm értékű finomfókuszálási skálának köszönhetően magas nagyítási fok mellett is könnyen lehet dolgozni. Ipari üzemekben történő kutatásokra, valamint mérnökszakos hallgatók tanítására is használható.

Optikai elemek

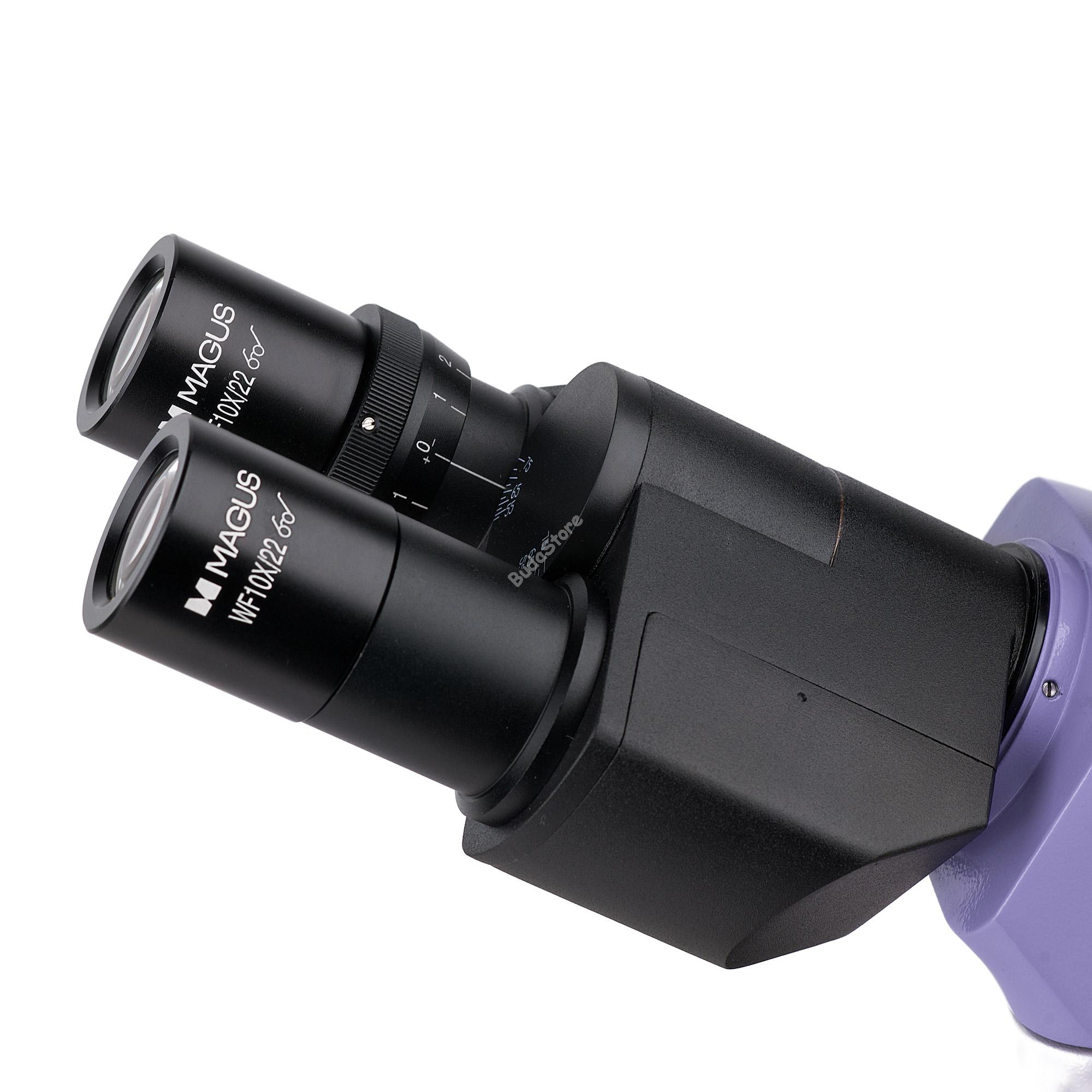

A végtelen síkú akromatikus optikai elemek éles és részletes képeket biztosítanak. A mikroszkóp háromszemlencsés fejrésze 30°-ban döntött, és a digitális kamera felszereléséhez alkalmas háromszemlencsés tubussal is rendelkezik. A kamerával (nem része a terméknek) fényképek és videók rögzíthetők a vizsgált objektumról, valamint a mikroszkóp képe kivetíthető egy külső képernyőre. A terméken egy kétállású sugárosztó is található: 100:0 és 0:100. A rendszer a fénysugarat a szemlencsékbe vagy a kamerára irányítja. A bal oldali tubuson dioptriaállító gyűrű található.

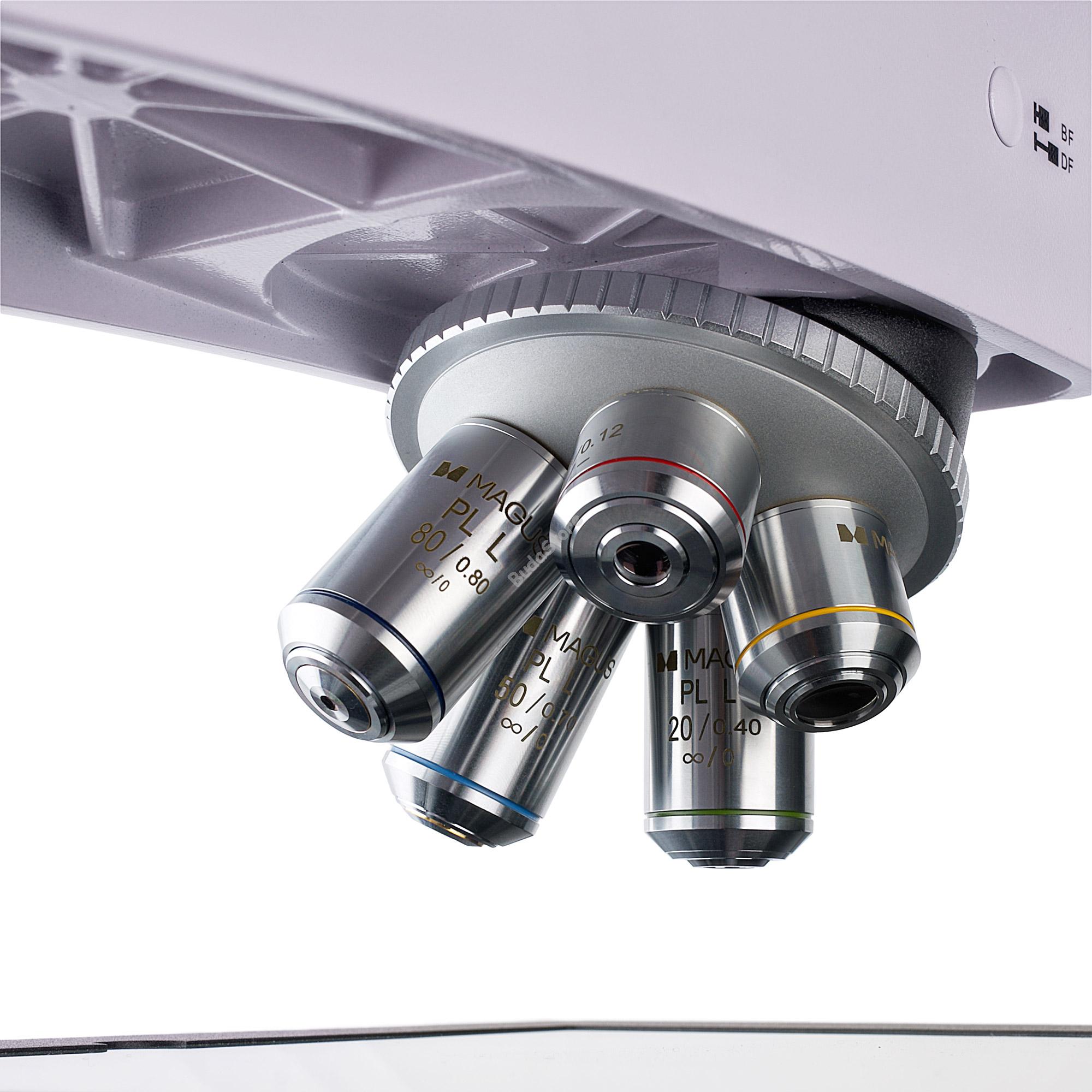

A revolverfejbe 5 objektív szerelhető, és mindet mellékeljük a termékhez. Az alap objektívek helyett opcionális objektíveket is beszerelhet, ha magasabb nagyítási fokot szeretne elérni. A mikroszkóp az alapkonfigurációban 50–800x nagyítást biztosít. Az objektívekkel ellátott revolverfej a belső tér felé van tájolva – a felhasználó láthatja az optikai útvonalba behelyezett objektívet.

Megvilágítás

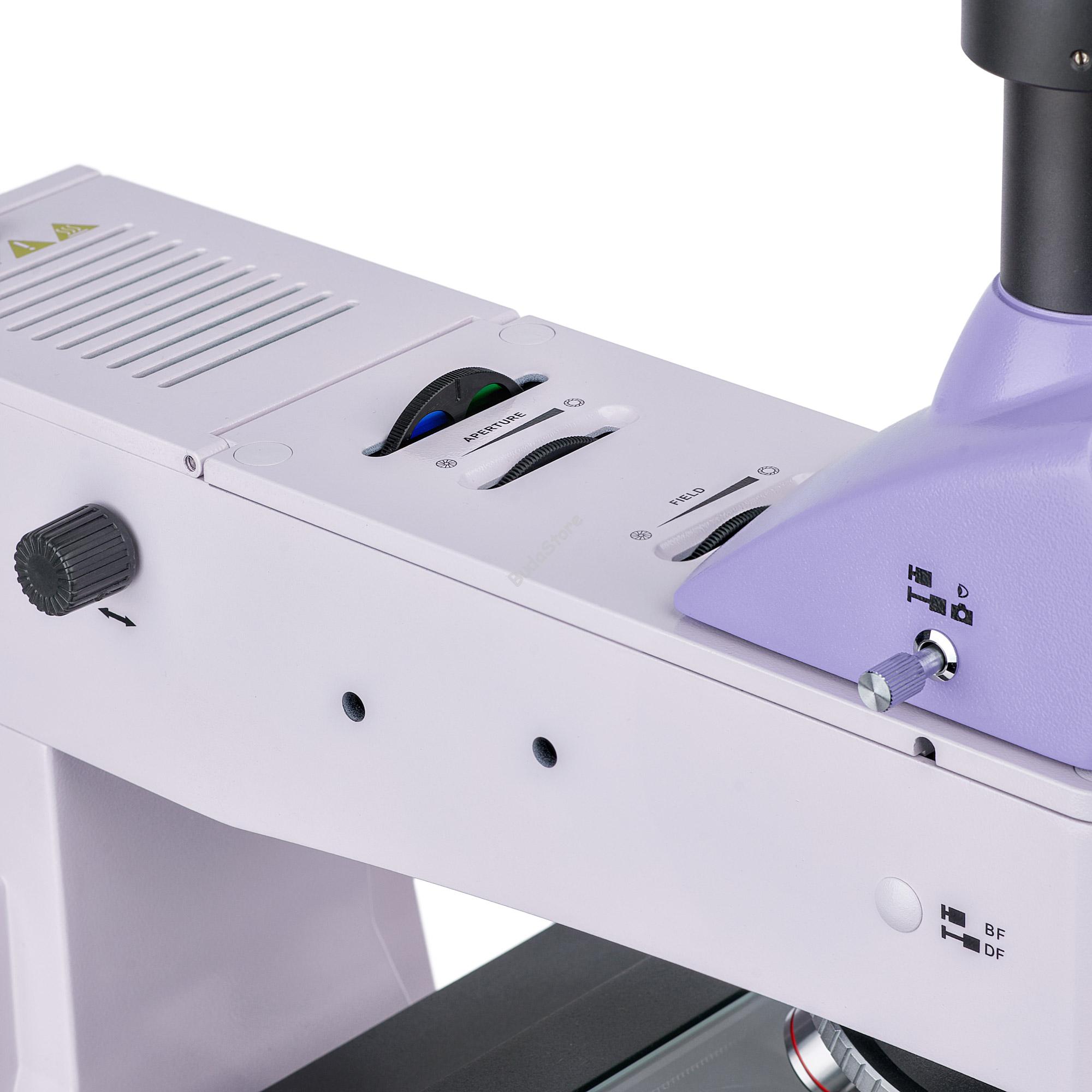

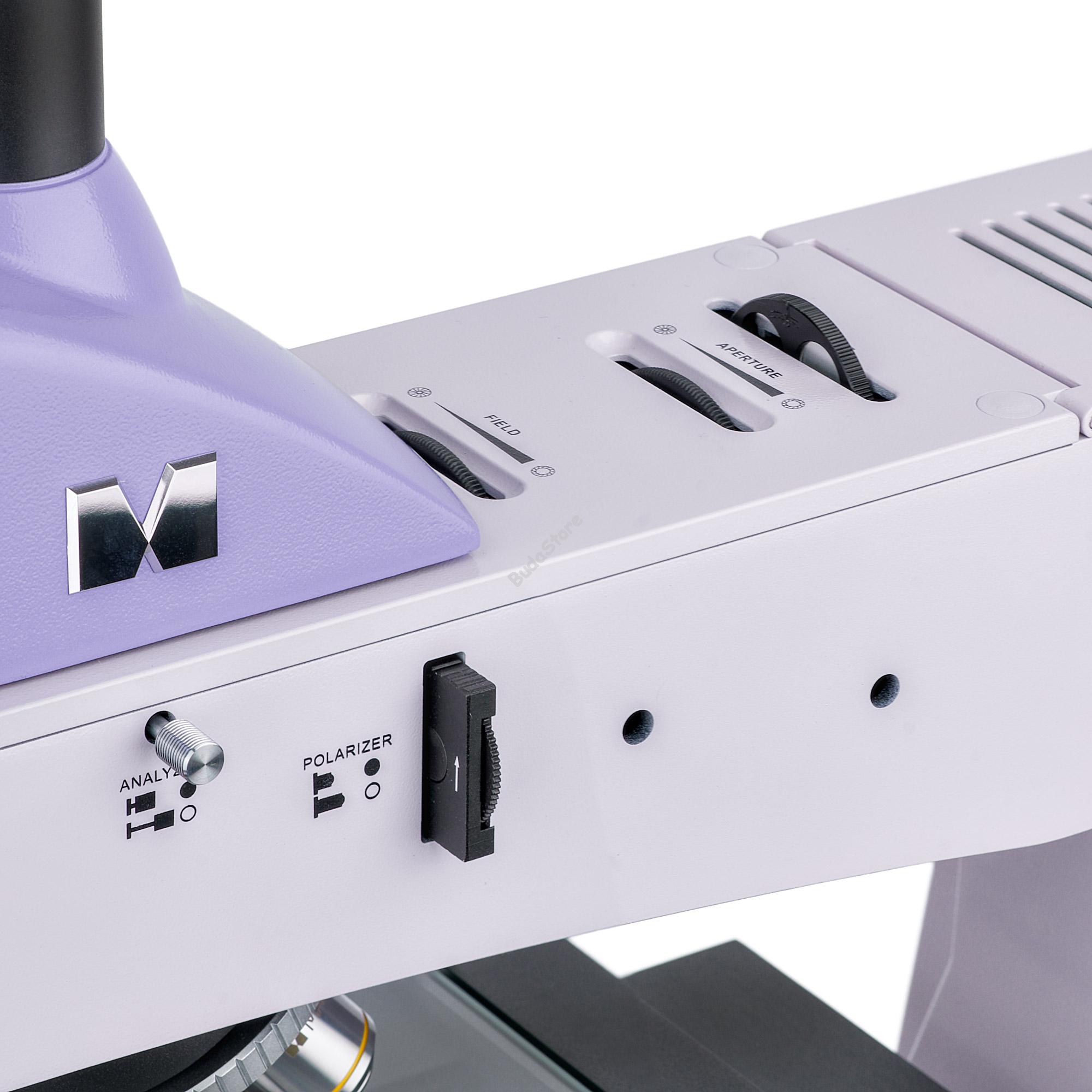

A visszaverődő fényű világítórendszer három középpontozó elemet tartalmaz: fényforrás, apertúra és tárgyoldali diafragma. A 30 W-os halogén világítótest meleg fényt bocsát ki, így a mikroszkóppal akár hosszabb ideig is lehet munkát végezni szemfáradás nélkül. A világítás fényerősség állítható, valamint Köhler világítás beállítására is van lehetőség. A visszaverődő fényű világítórendszer polarizációs eszköz, azaz egy beépített analizátor és egy eltávolítható forgó polarizáló is tartozik. Színes szűrőkészlet tartozik hozzá.

Tárgyasztal és fókuszáló mechanizmus

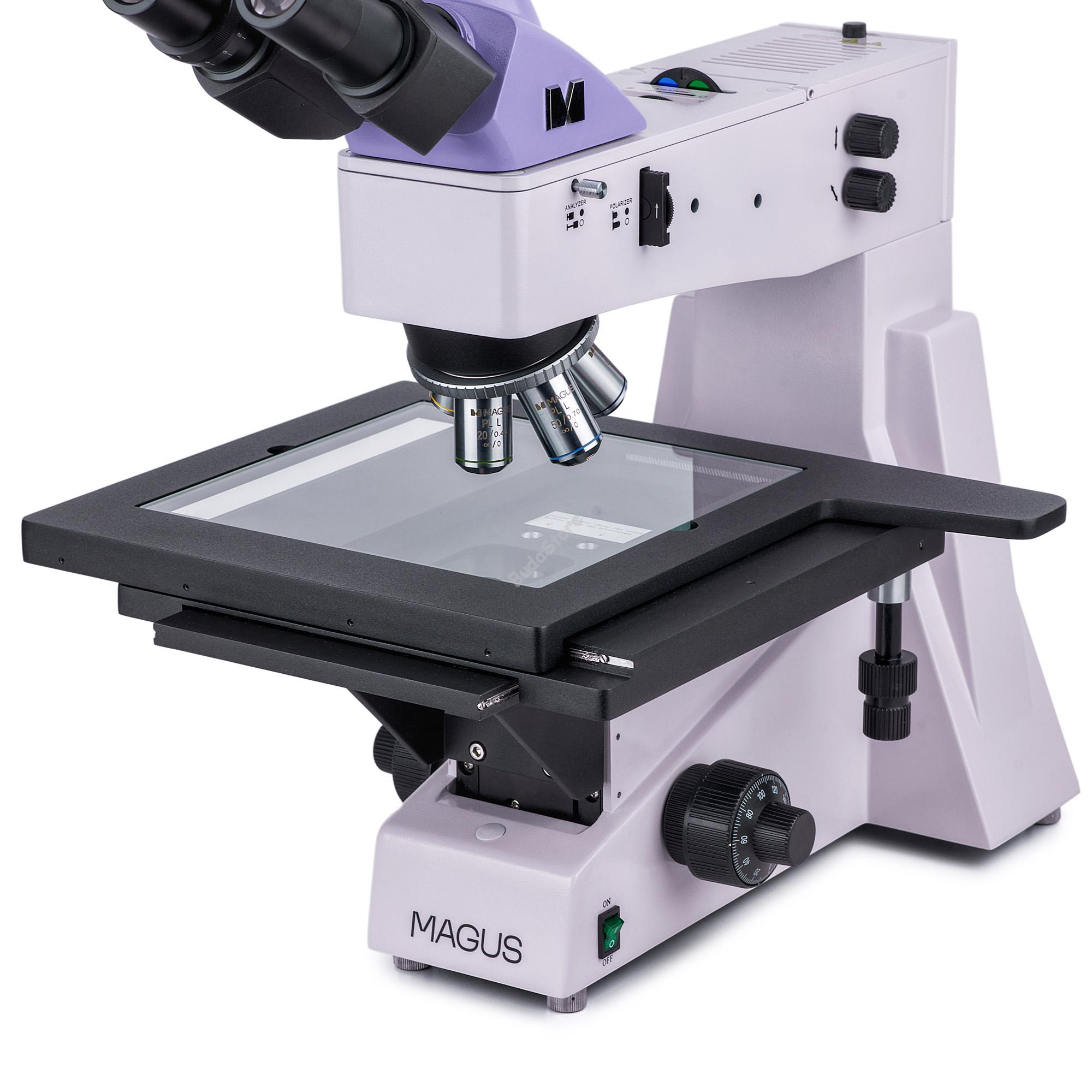

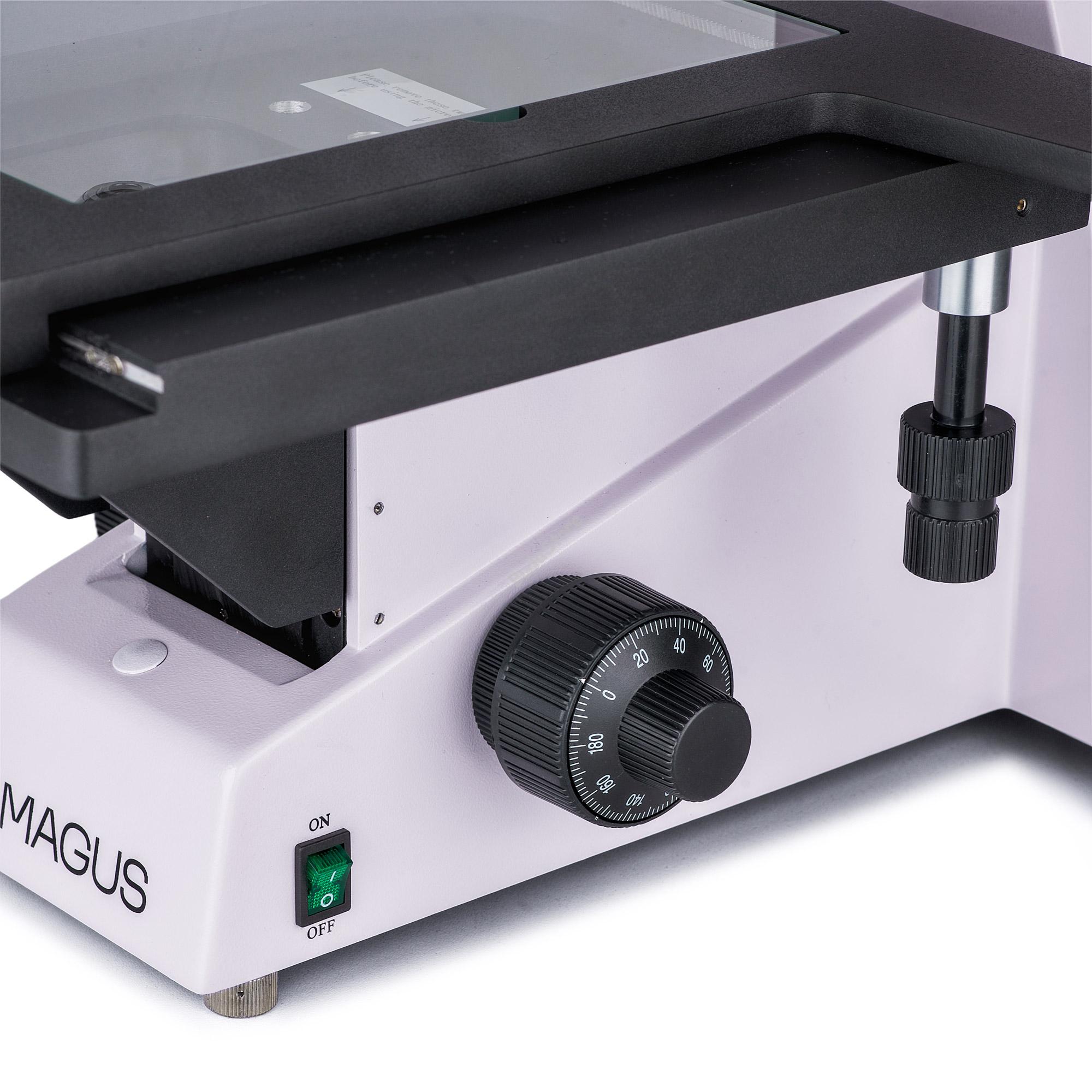

A mikroszkóp kialakításának legérdekesebb része a 280x270 mm-es tárgyasztal, amely 204 mm-es tartományban két tengely mentén is mozgatható. Így nagy méretű mintákat is megvizsgálhat, és könnyen tanulmányozhatja a felszínüket. A koaxiális durva és finom fókuszállító gombok (egy reteszelőgombbal és egy durva feszességállító gombbal együtt) a mikroszkóp mindkét oldalán megtalálhatók. A fogantyúk a mikroszkóp talapzatához közel helyezkednek el, így kezeit nyugodtan az asztalra teheti, és kényelmesen testtartásban végezheti a megfigyeléseket.

Tartozékok

A MAGUS Metal 650 sorozatú mikroszkópokhoz szemlencsék, nagy munkatávolságú objektívek, digitális kamerák, valamint kalibrációs tárgylemezek is kaphatók kiegészítőként. A kiegészítőkkel bővíthetők a mikroszkóp képességei.

Főbb jellemzők:

• Nagy méretű, széles mozgástartományú tárgyasztal a hosszú és széles mintákkal történő munkavégzéshez
• 0,7 µm-es értékű finomfókuszálási skála a magas nagyítási fok melletti könnyű fókuszáláshoz durva fókuszálás reteszelőgombbal és feszességállítással
• Háromszemlencsés fejrész háromszemlencsés tubussal és sugárelosztóval
• Fényvisszaverő világítás: erős, 30 W-os halogén izzó állítható fényerősséggel és váltakozóáramú (AC) hálózati áramellátással
• Polarizációs eszköz, központosítható elemekkel rendelkező fényvisszaverő világítás, Köhler világítás, színszűrők
• Kompatibilis, opcionális tartozékok széles választéka

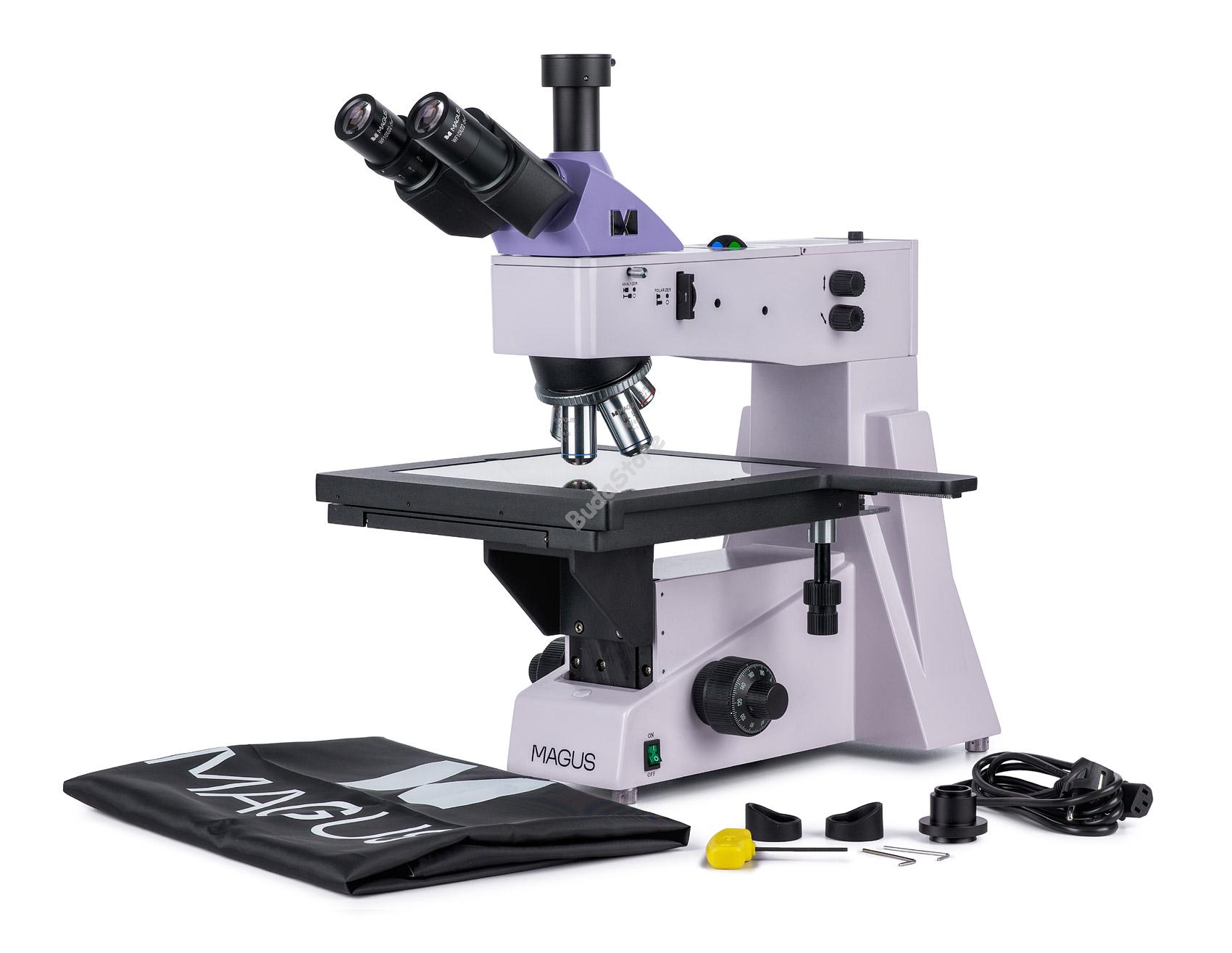

A készlet tartalma:

• Árambemenettel rendelkező talp, visszaverődő fényforrás, fókuszáló mechanizmus, tárgyasztal és revolverfej
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PL H 5x/0,12 SzM 26,1 mm
• Végtelen síkú akromatikus objektív: PL H 10х/0,25 SzM 20,2 mm
• Végtelen síkú akromatikus objektív: PL H 20х/0,40 SzM 8,80 mm
• Végtelen síkú akromatikus objektív: PL H 50х/0,70 SzM 3,68 mm
• Végtelen síkú akromatikus objektív: PL H 80x/0,80 SzM 1,25 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Váltóáramú (AC) tápkábel
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL H 40х/0,60 SzM: 3,98 mm
• Végtelen síkú akromatikus objektív: PL H 60x/0,70 SzM: 2,08 mm
• Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) SzM 0,40 mm
• Digitális kamera
• Kalibrációs tárgylemez
