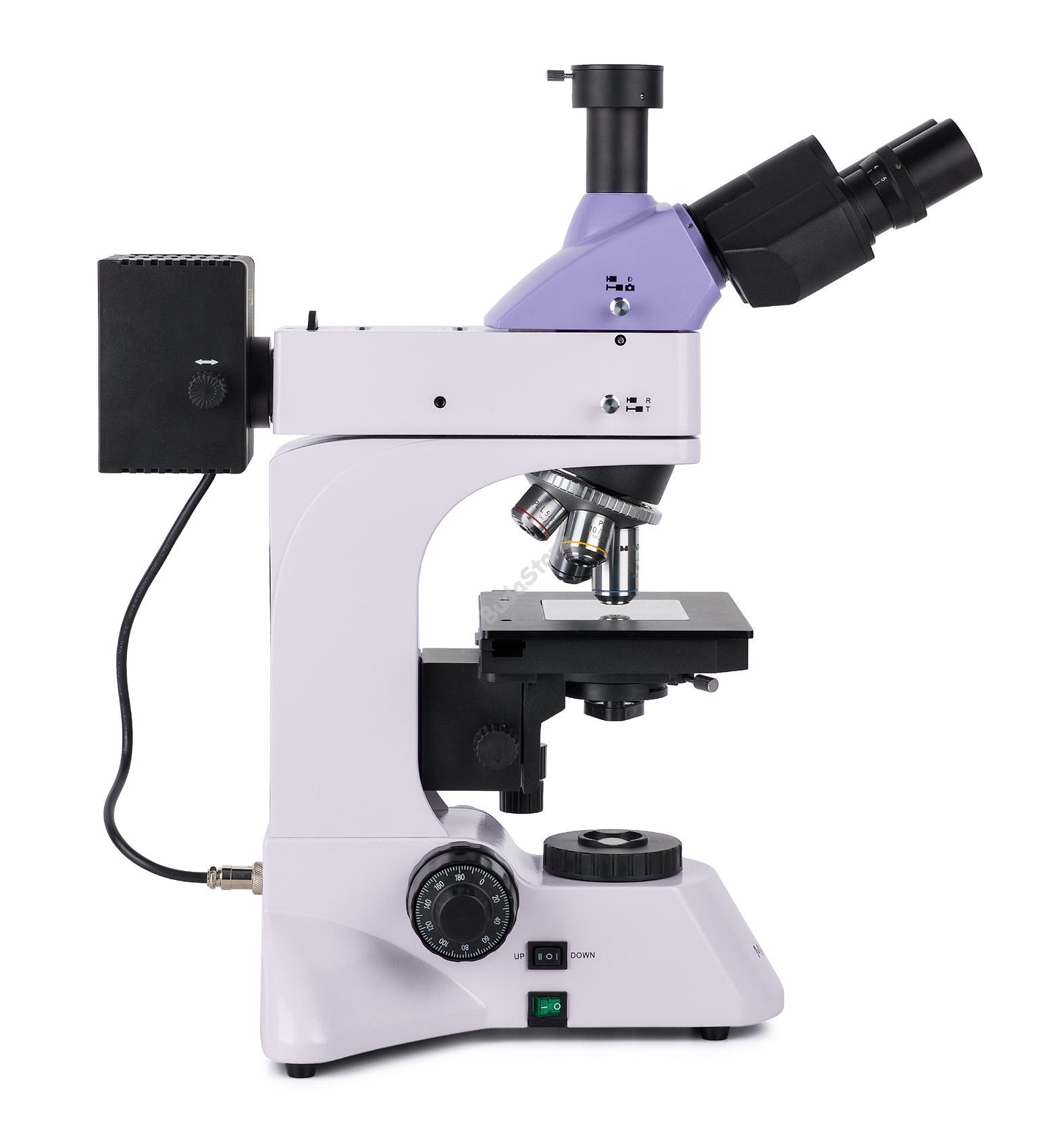

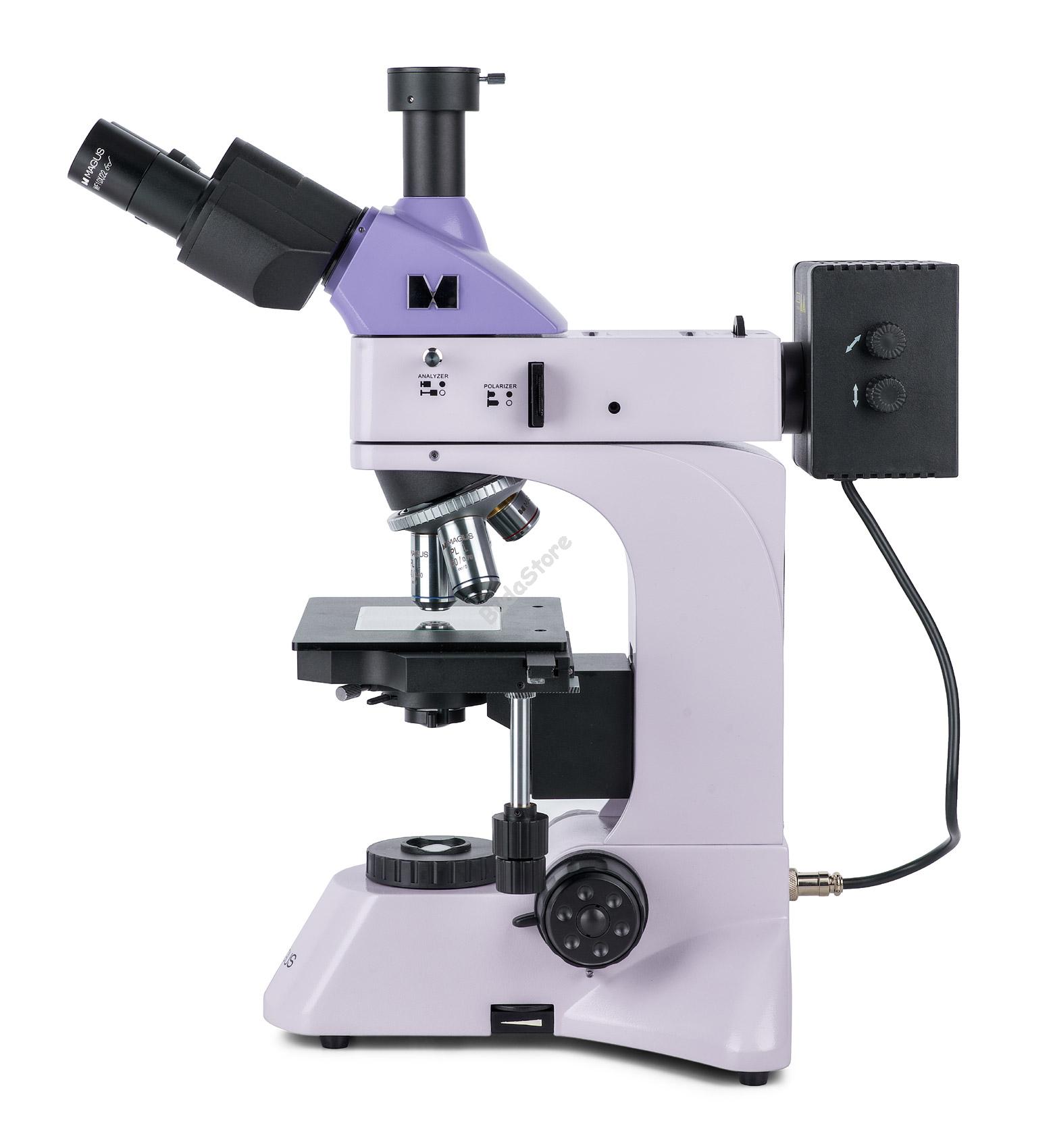

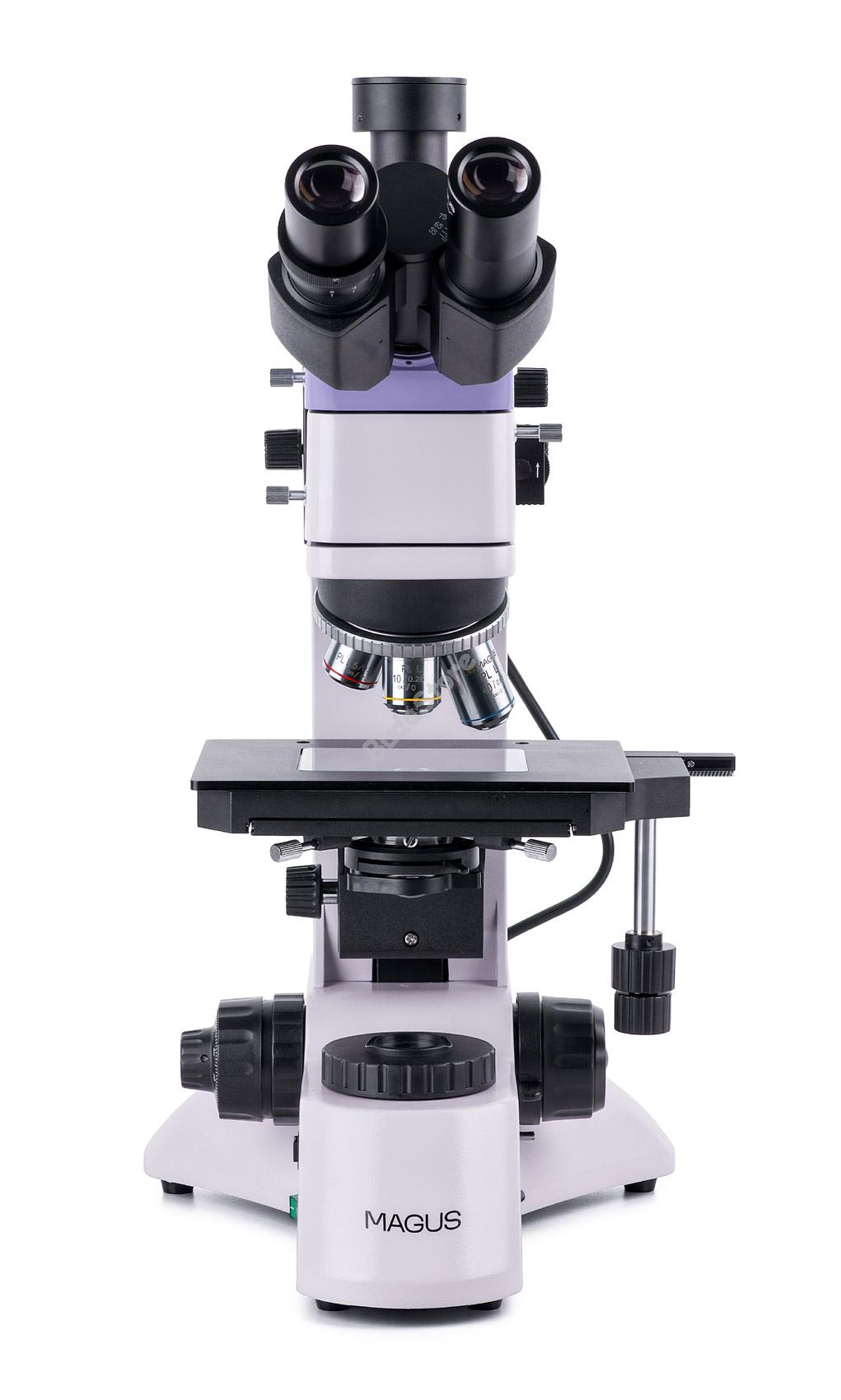

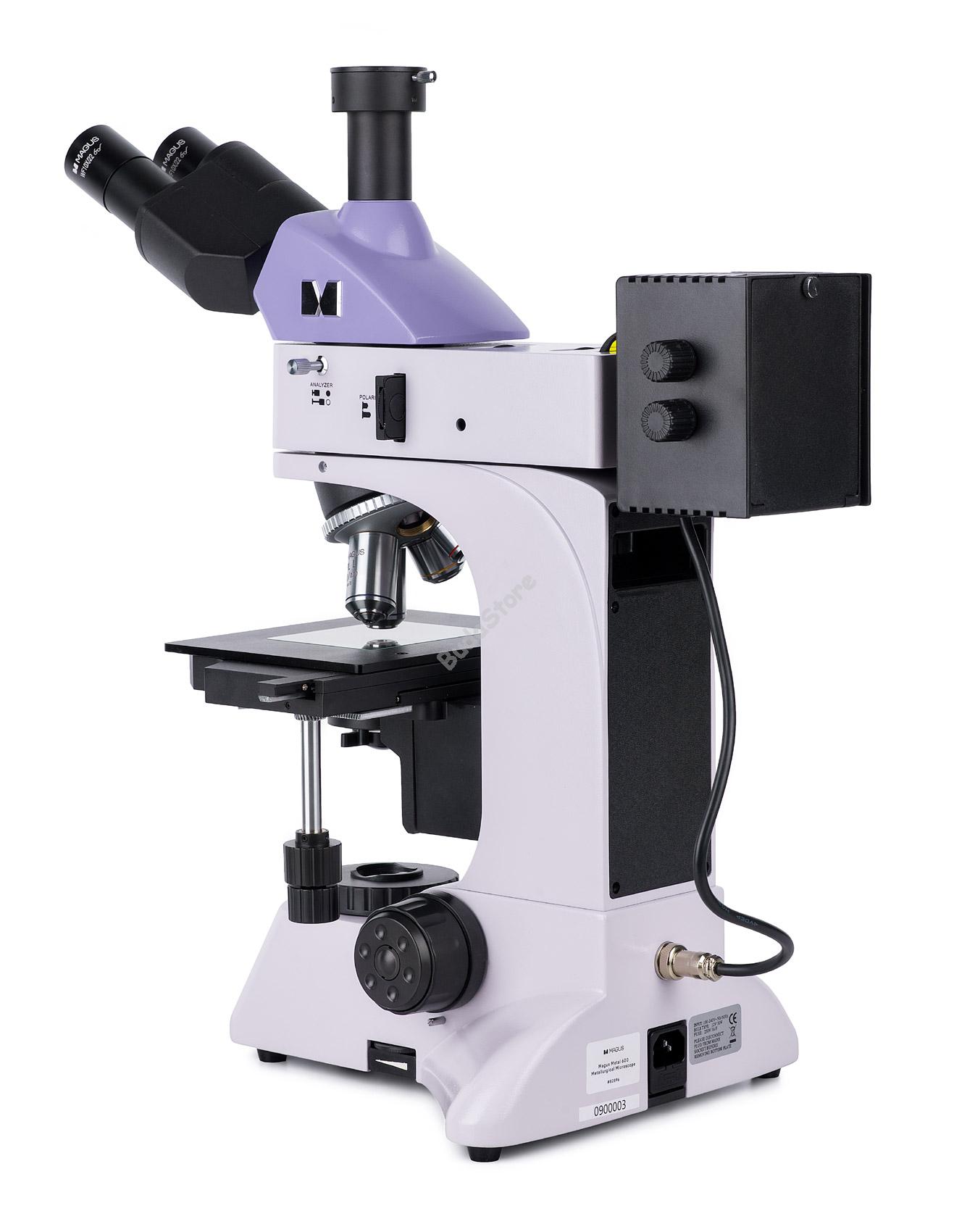

A MAGUS Metal D600 LCD metallográfiai mikroszkópot átlátszatlan minták (fémek, ötvözetek, festékbevonatok, félvezető és egyéb anyagok) visszavert fényben történő vizsgálatára tervezték fénytér- és polarizációs mikroszkópiás technikákkal. Sík és polírozott mintákon vizsgálhatja a mikroszerkezeteket. Az átmenőfény-megvilágító lehetővé teszi a szűrőkön megrekedt részecskék és áttetsző anyagok (például vékonyrétegek) mikroszkóp alatti vizsgálatát is. A mikroszkóp alkalmas a geológusok, kohászok, mérnökök, régészek és más tudományterületek szakemberei által végzett kutatásokra és elemzésekre.

Digitális kamera

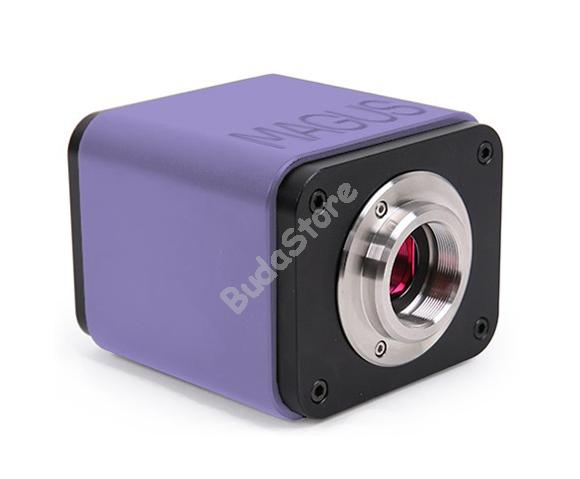

A MAGUS CHD20 digitális kamera 2 MP-es érzékelője 1920x1080 képpont felbontású valósághű Full HD képeket készít. A kamera a nagy fényérzékenységnek köszönhetően alkalmas a fluoreszcens világítással történő munkavégzésre. Az R, G, B elsődleges színmozaikszűrők segítségével alacsony sötétáram-szintet elérni és tiszta képet lehet kapni.
A kamera egy HDMI csatlakozón keresztül közvetlenül csatlakoztatható TV-hez, monitorhoz vagy projektorhoz. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. Továbbá az USB 2.0 porton keresztül a kamera számítógéphez csatlakoztatható.
A videó a kimeneti csatlakozótól függően 60 képkocka/mp (fps) vagy 50 képkocka/mp sebességgel kerül rögzítésre.
A kamera nagy FPS számának (FPS = képkocka/mp) és nagy sávszélességű HDMI technológiájának köszönhetően a videók élénken jelennek meg, és a képkockák között nincsenek fagyások vagy akadások. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.

Monitor

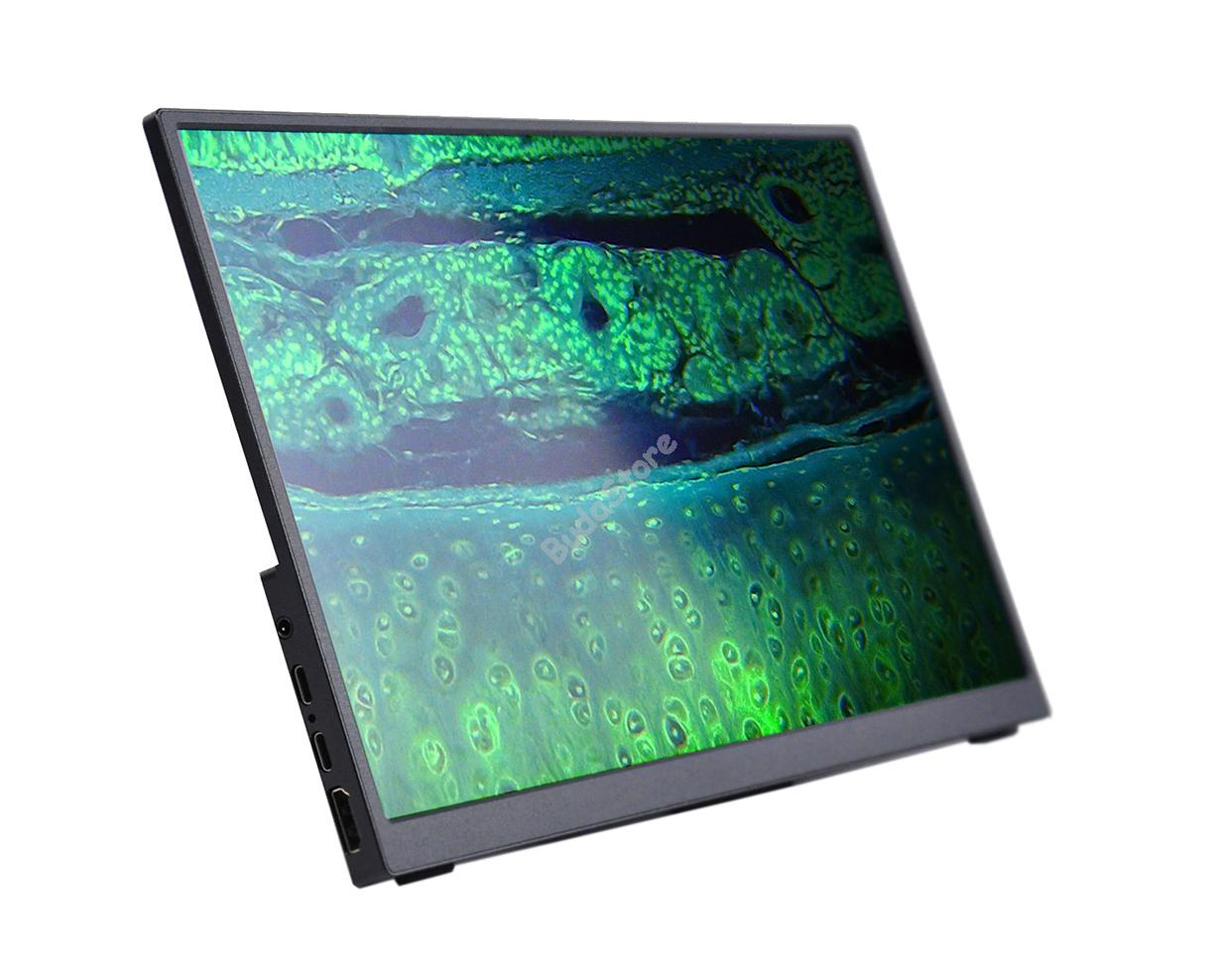

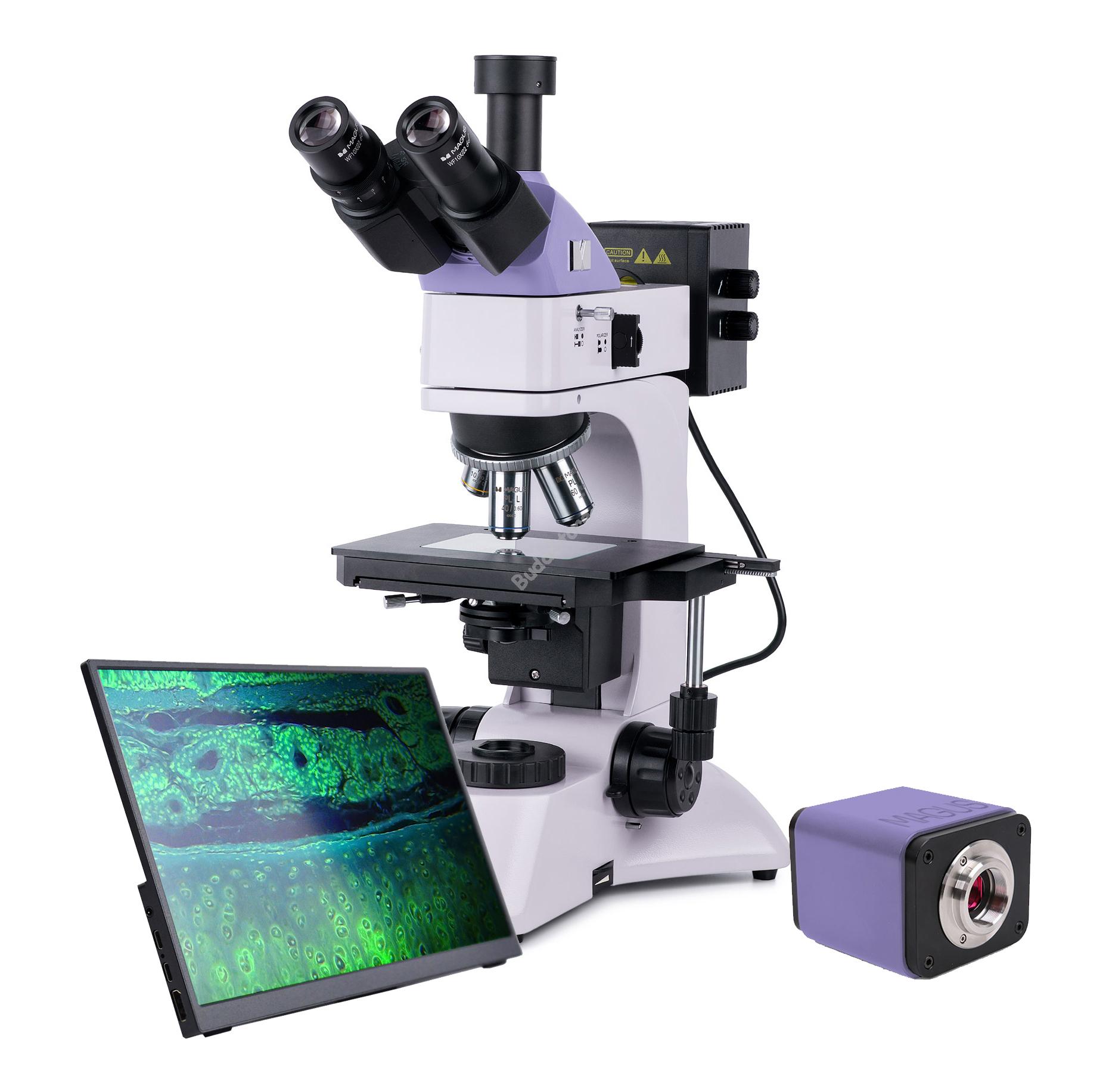

A MAGUS MCD monitorok a MAGUS CHD kamerákkal kombinálva teljes képalkotó rendszert bztosítanak a MAGUS mikroszkópokhoz.
A kamera a HDMI interfészen keresztül csatlakozik. A monitor valós idejű képet jelenít meg. Annak IPS LCD kijelzője széles látószöget, nagy fényerőt és jó kontrasztot biztosít. A kép nem torzul, akkor sem, ha nagy szögből nézzük a képernyőt. A képernyő mérete 13,3''.
A monitor vízszintes felületre összecsukható állvány segítségével telepíthető, ill. közvetlenül a kamerára vagy állványra rögzíthető.

Optikai elemek

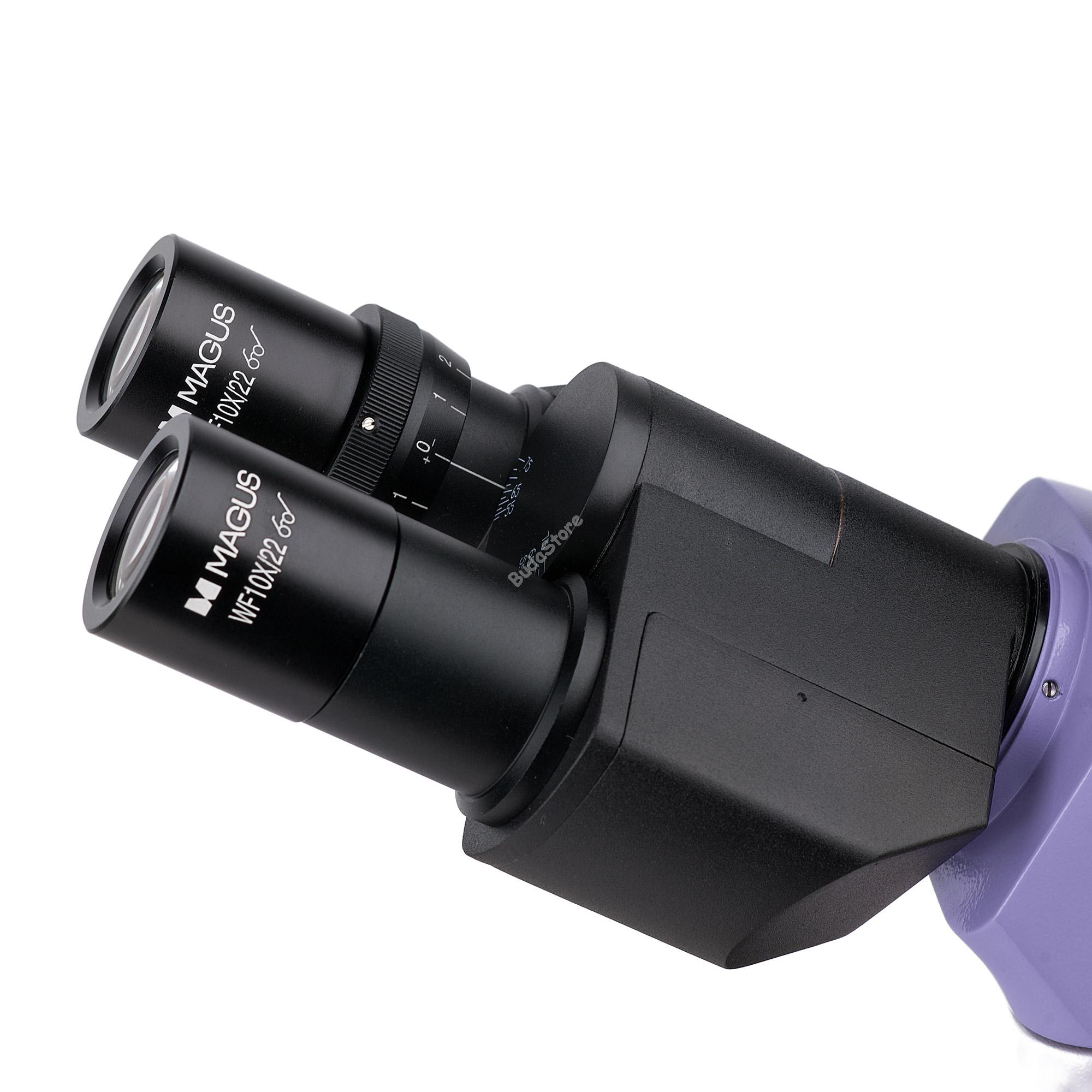

A háromszemes fejrész egy háromszemes tubussal van felszerelve a kamera felszereléséhez (nem tartozék). A fénysugár két pozícióban osztható: 100:0 vagy 0:100 arányban, ami azt jelenti, hogy a fénysugarat vagy a digitális kamerára, vagy az okulártubusra irányíthatja. A háromszemlencsés fejrész 30°-os dőlésszögű, ami kényelmes a hosszú megfigyelésekhez. A bal oldali tubuson dioptriaállító gyűrű található.

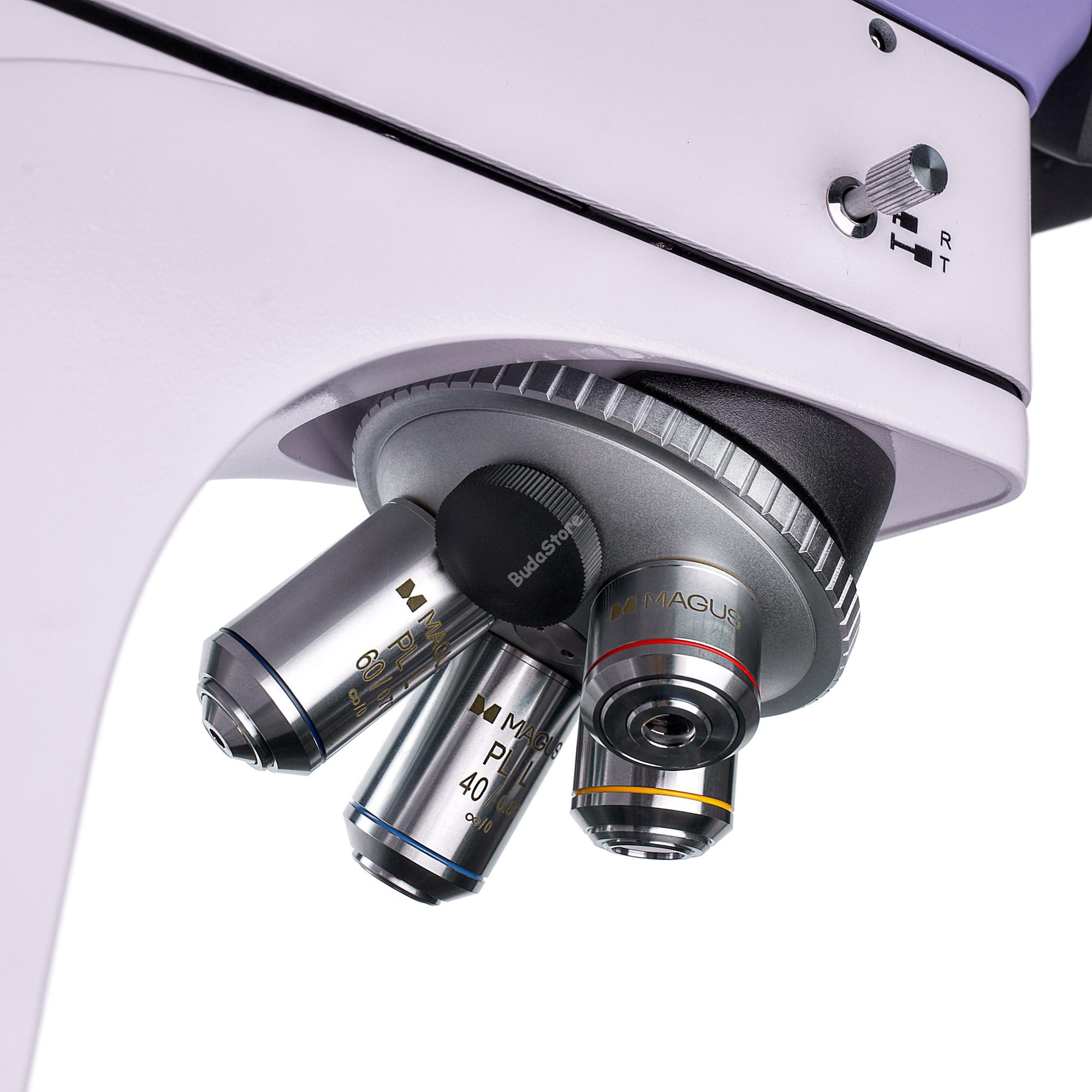

A mikroszkóp nagyítása az alapkonfigurációban a 50x és 600x érték között mozog. A felső nagyítási határ növeléséhez további okulárokat szerelhet fel. A forgó orrtámasz a belső rész felé néz. Egyszerre öt objektív szerelhető fel – ezek közül négyet a készlet tartalmaz, egy nyílás pedig egy további objektív felszereléséhez szabad. A mikroszkóp sík akromatikus objektíveket használ, amelyek nagy munkatávolsággal rendelkeznek, és alkalmasak fénytéri mikroszkópiához.

Megvilágítás

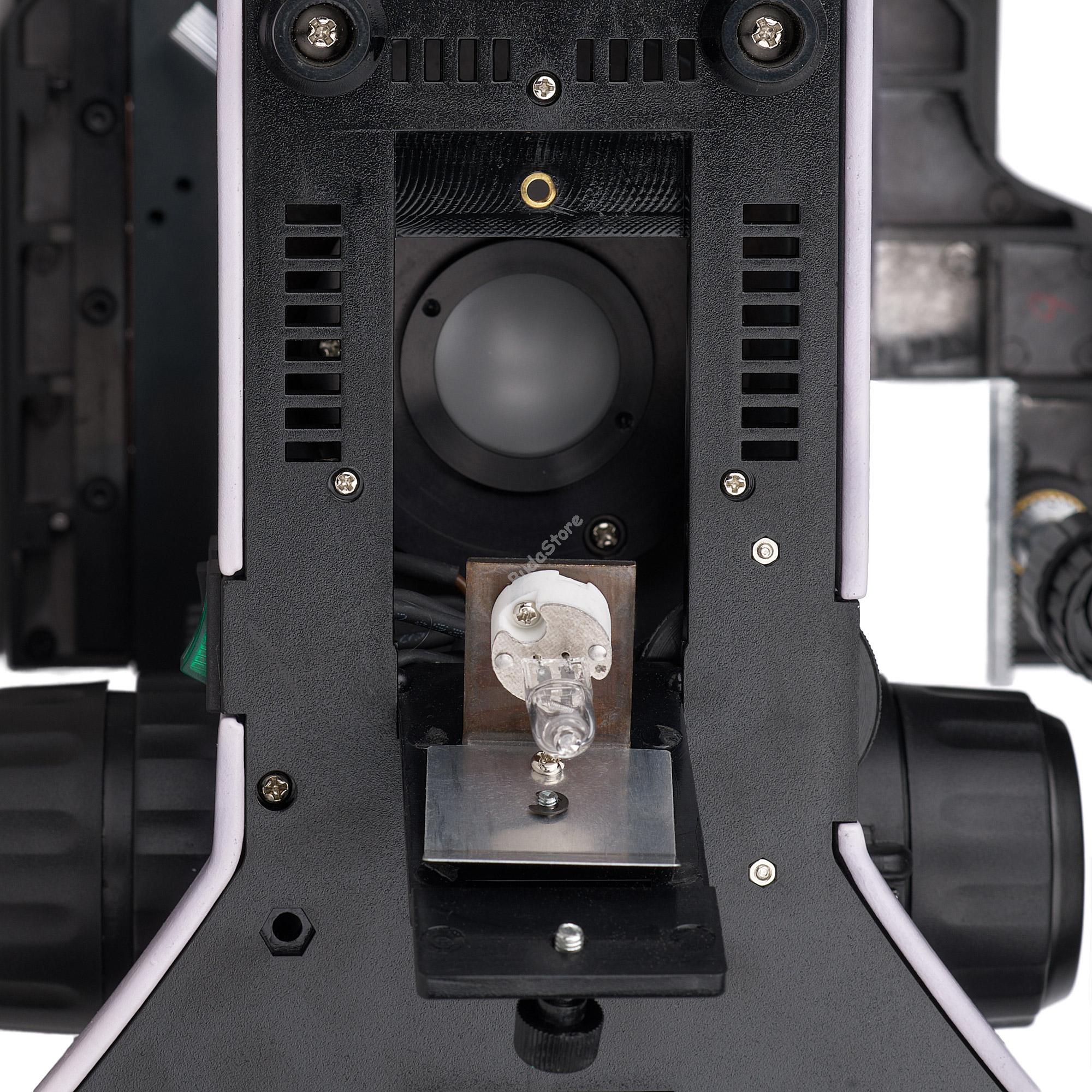

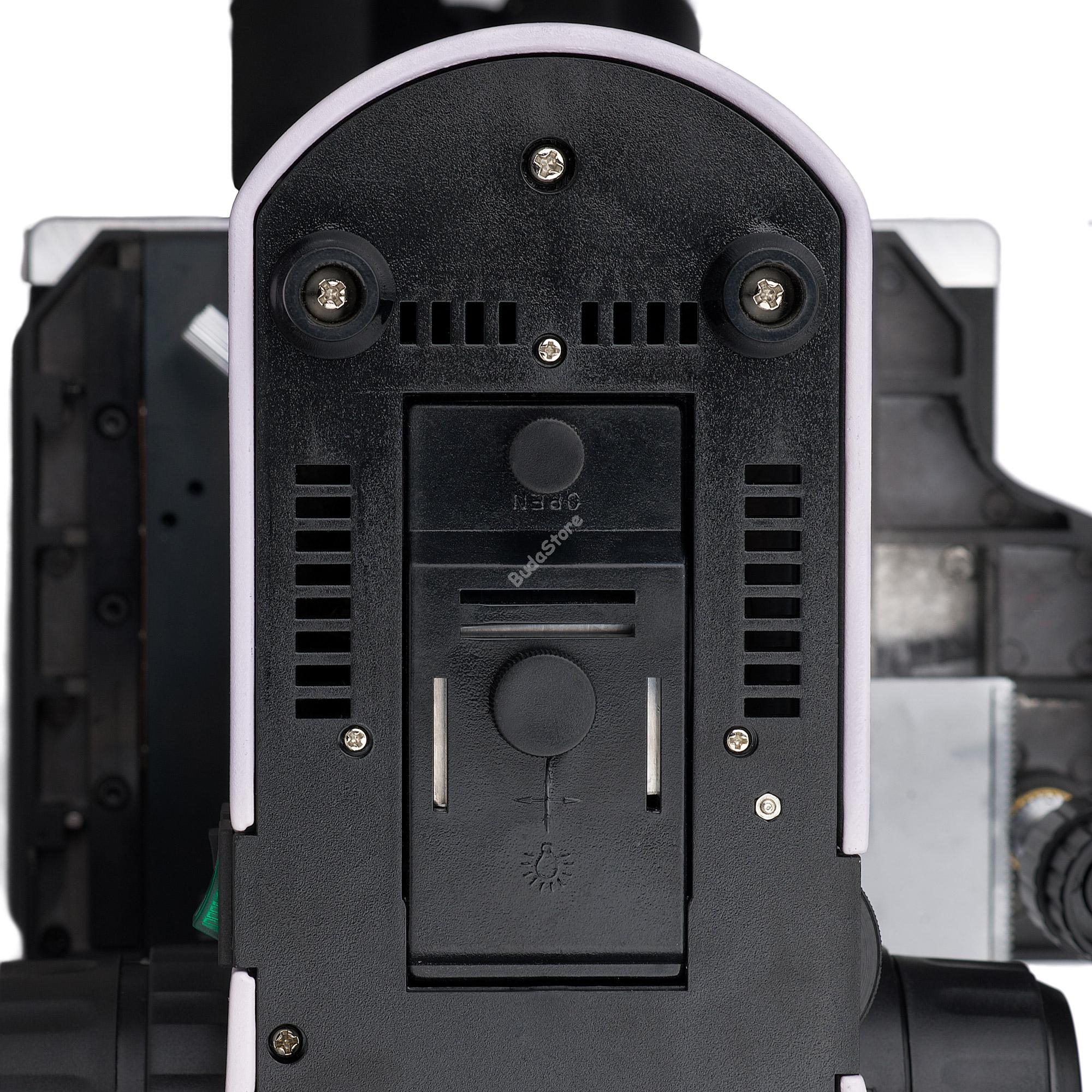

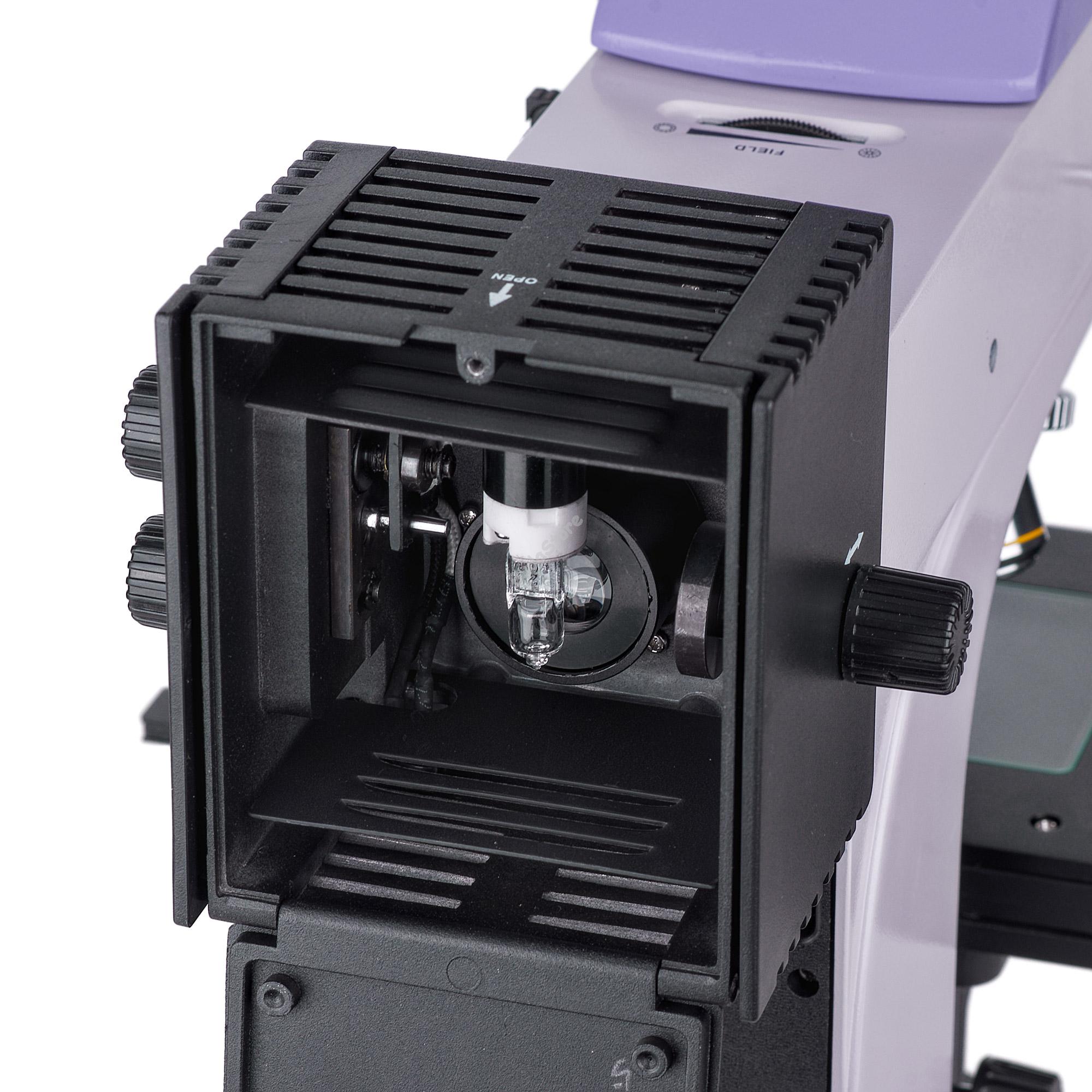

A mikroszkóp átmenő és visszavert fényű megvilágítási rendszerrel van felszerelve. Mindkettő 30 W-os, állítható fényerejű halogén izzókat használ, amelyek váltóáramú tápegységről kapnak áramot. A halogén izzók olyan színhőmérsékletű fényt bocsátanak ki, amely lehetővé teszi a kényelmes munkavégzést.

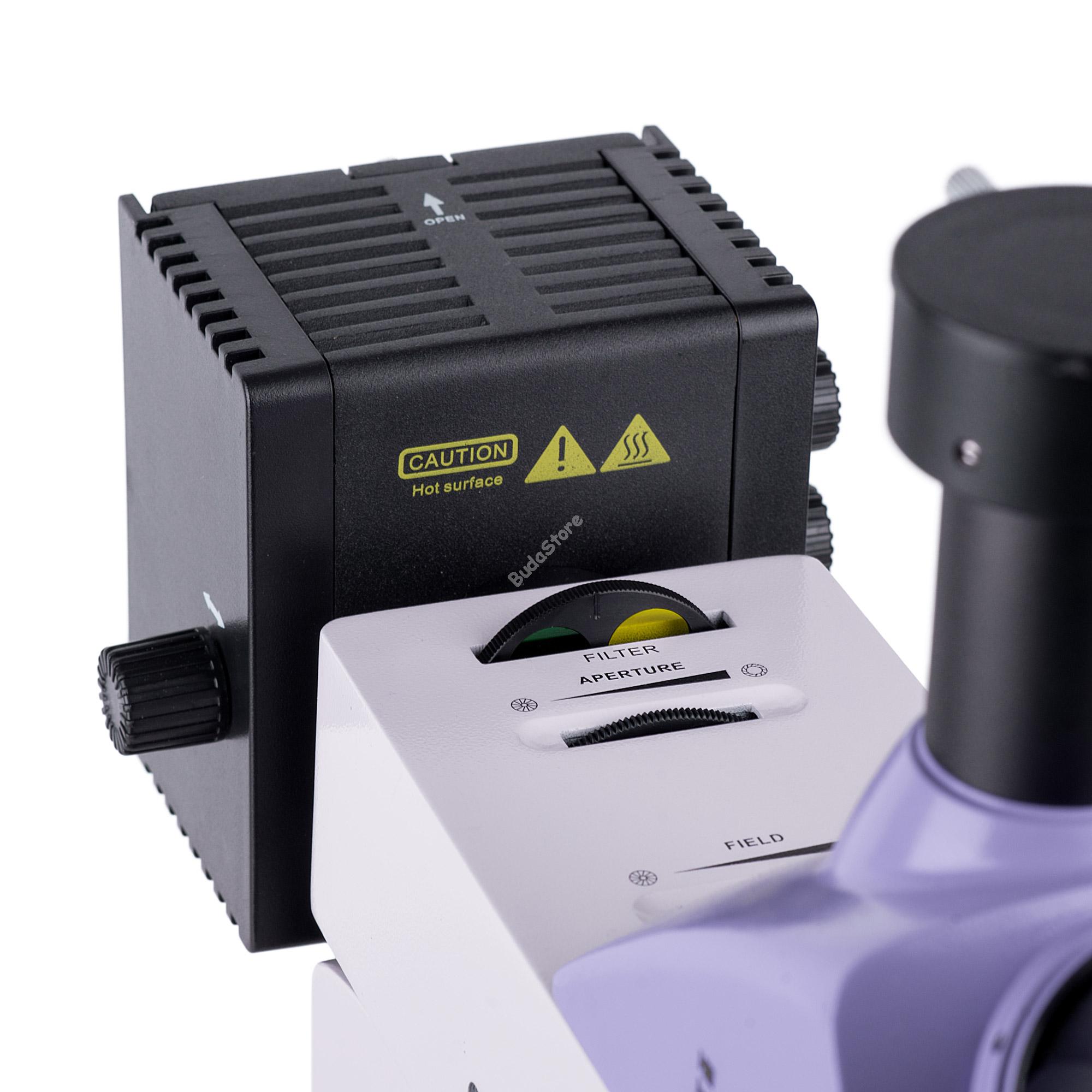

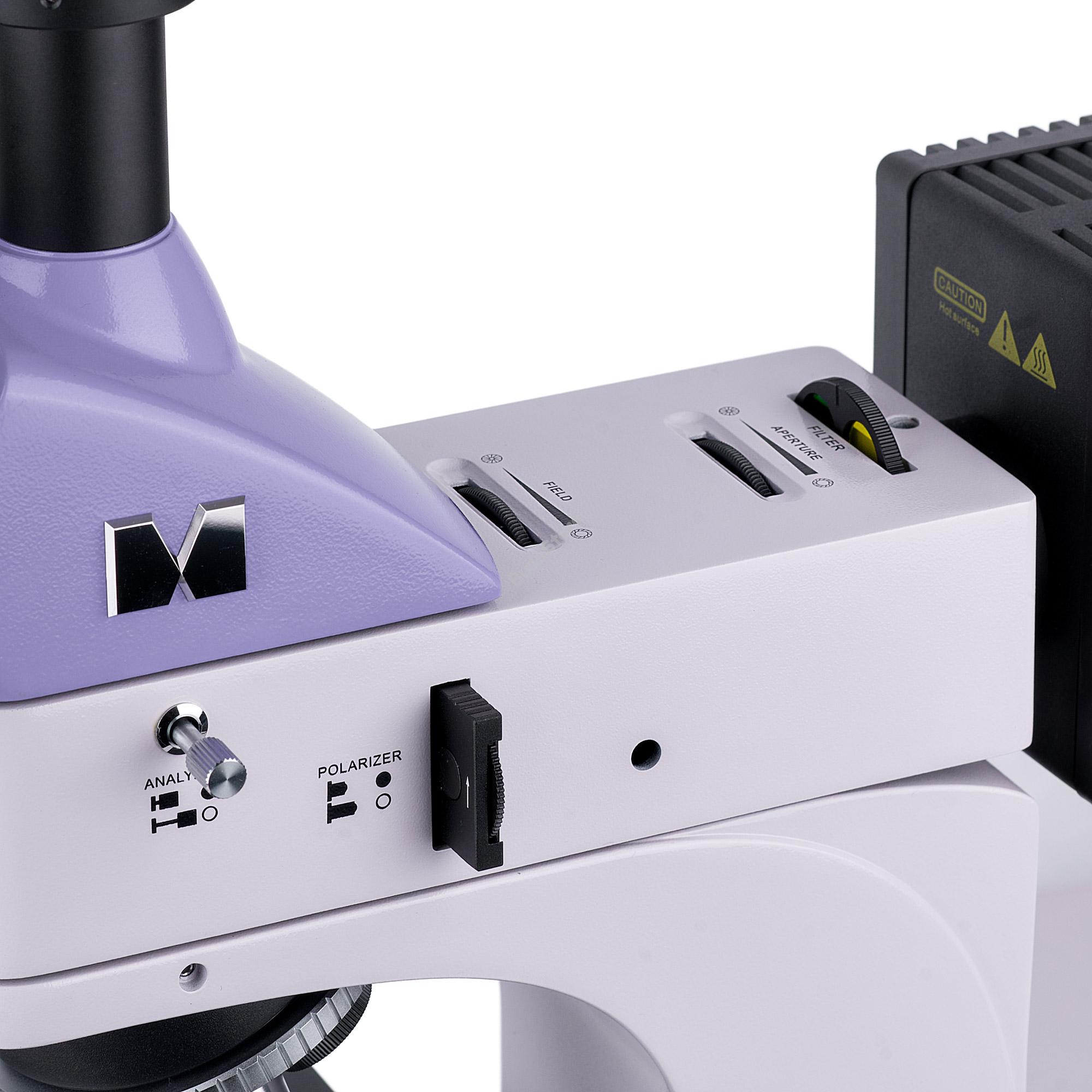

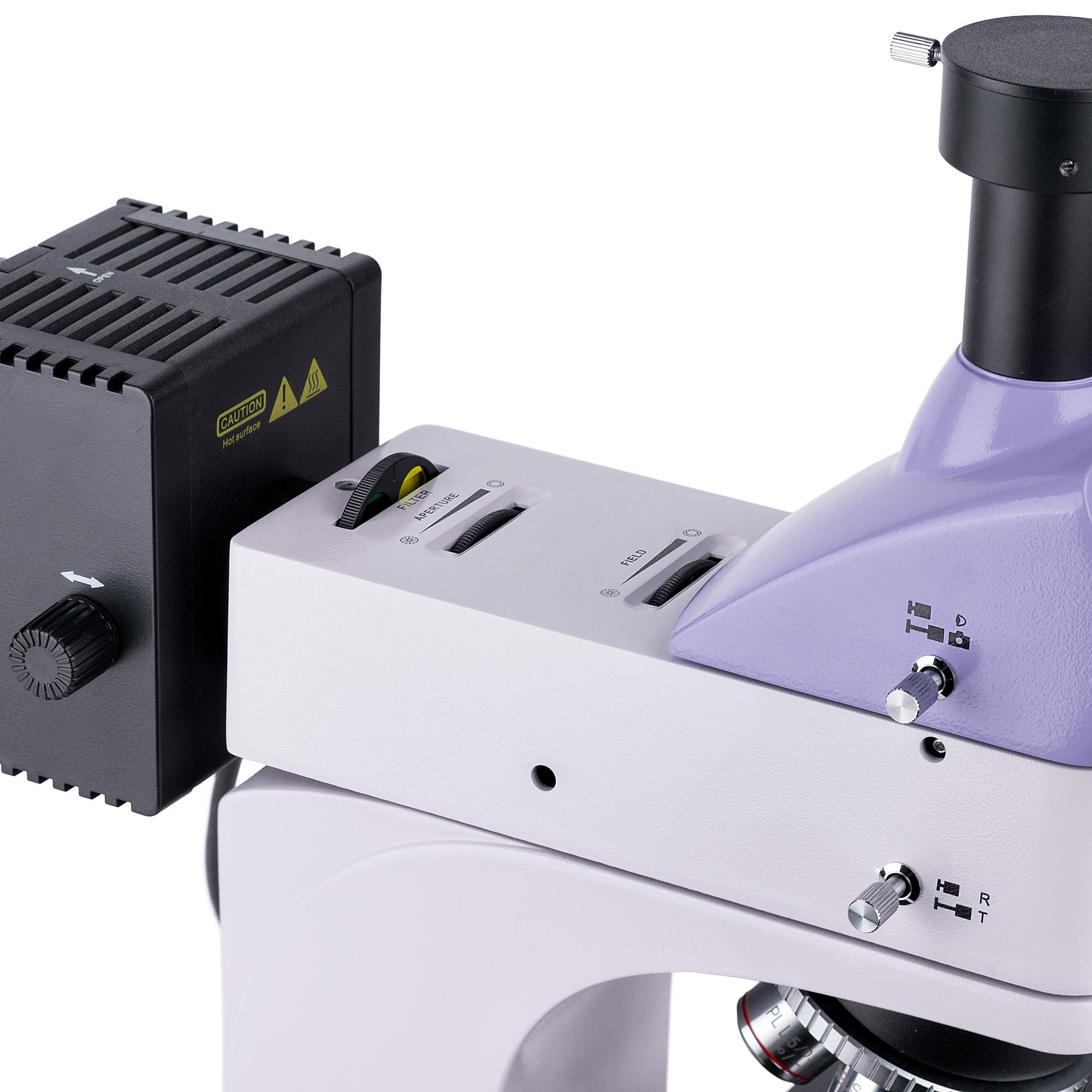

A mikroszkóp polarizációs eszközökkel van felszerelve a visszavert fény megfigyeléséhez: beépített analizátor és kivehető polarizátor. Az apertúra- és a mező diafragma lehetővé teszi a Köhler-világítás beállítását, és a készletben színszűrők is találhatók. A rekeszek és a visszavert fényforrás központosítható.

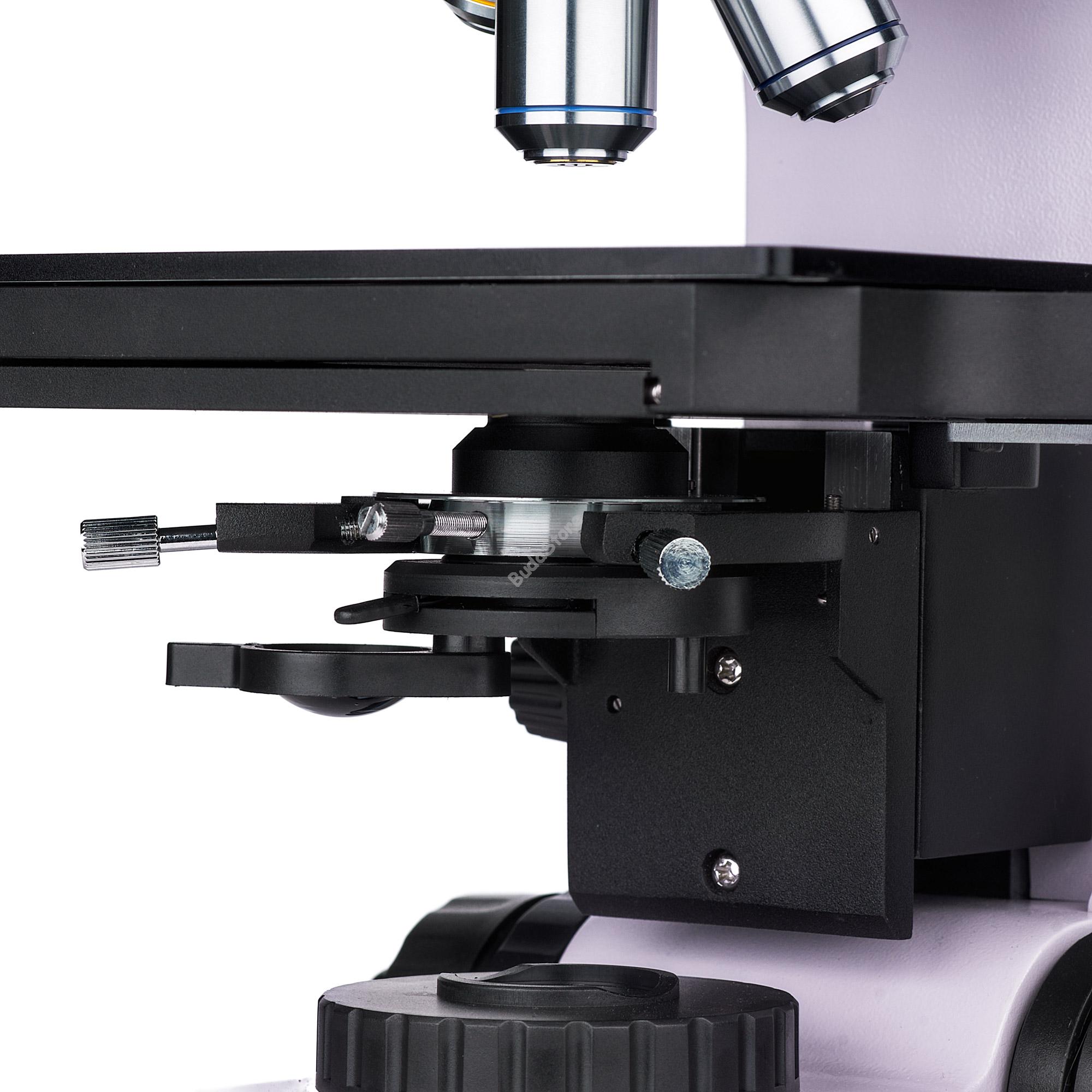

Az áteresztett fény megvilágítás hagyományos Abbe-kondenzort használ, amelynek pozíciója kétféleképpen állítható: középre állítva és magasságban állítható. Ezt kiegészíti egy felhajtható lencse az alacsony nagyítású objektívekkel való használathoz. Apertúra- és mezőátlóval rendelkezik, azaz a Köhler-féle megvilágítási módszert használhatja.

Tárgyasztal és fókuszáló mechanizmus

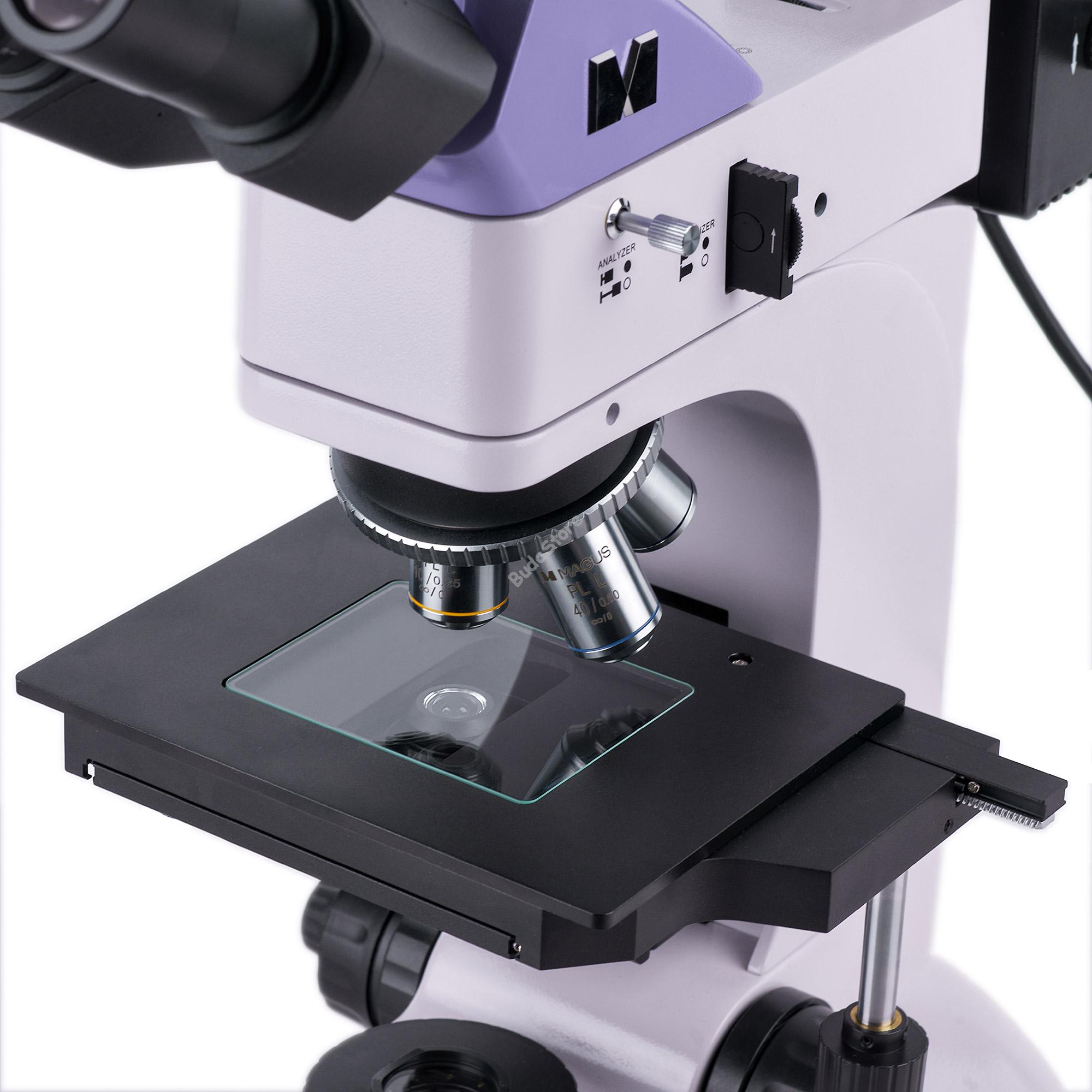

A tárgyasztalra helyezhető minta maximális magassága 20 mm. A minta mozgatása a tárgyasztal két tengely mentén történő mozgatásával történik. A készüléket egy üveglap egészíti ki, amely átlátszatlan mintákkal való munkához használható.

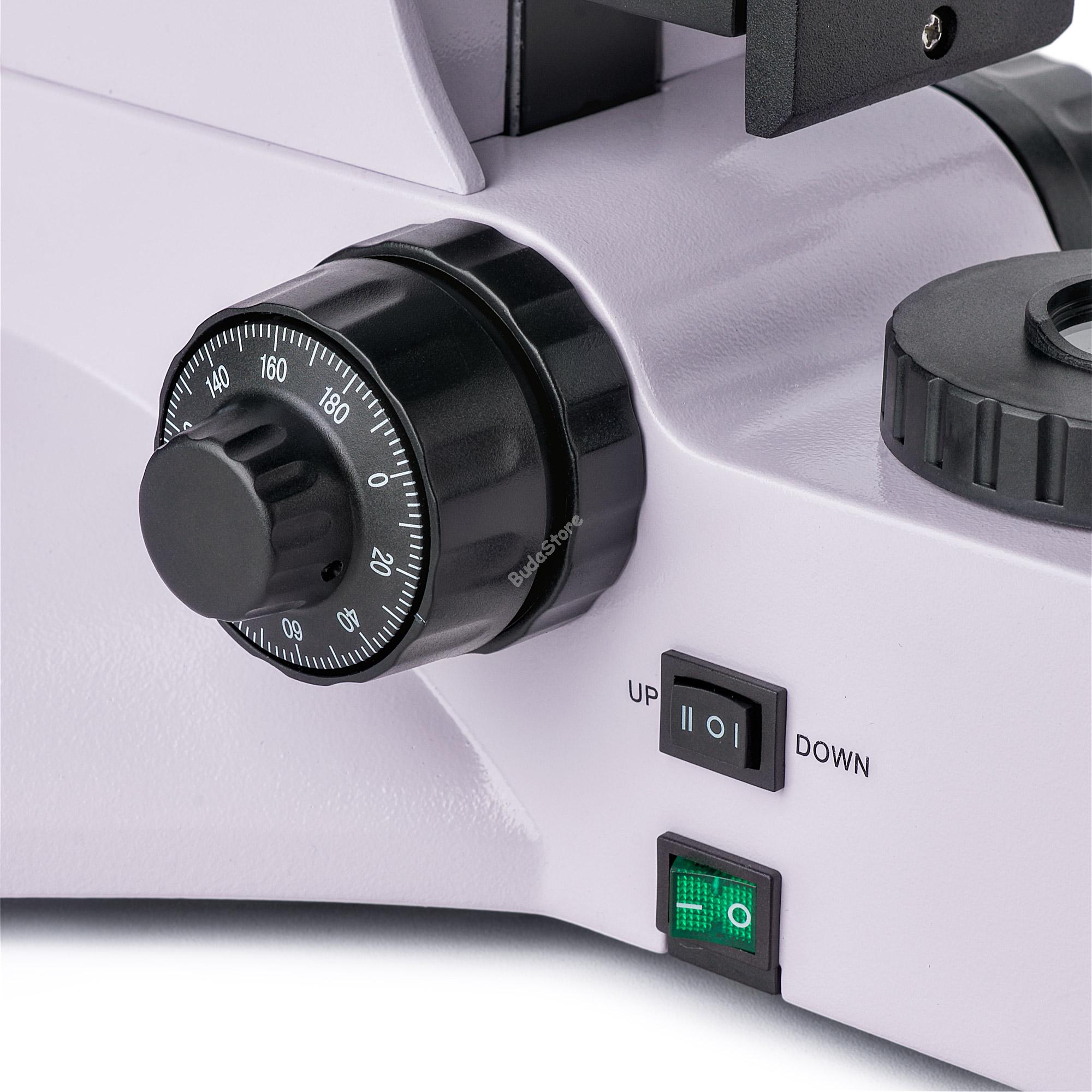

A fókusz beállítására durva és finom fókuszáló mechanizmusok szolgálnak. A fókuszálás egyenletes és pontos. A durvafókusz rögzítőgombbal rendelkezik, és állítható a feszültsége. A fókuszáló gombok mindkét oldalon koaxiálisan helyezkednek el, így munka közben nem kell a kezét a levegőben tartania, hanem az asztalra helyezheti.

Tartozékok

A MAGUS Metal 600 mikroszkóp további okulárokkal, nagy munkatávolságú objektívekkel, digitális kamerákkal és kalibrációs tárgylemezekkel is felszerelhető.

A mikroszkóp főbb jellemzői:

• Mikroszkóp átlátszatlan sík és csiszolt minták vizsgálatára visszavert fényben és áttetsző minták vizsgálatára átmenő fényben
• Háromszemlencsés fejrész háromszemlencsés tubussal és sugárelosztóval
• Átmenő és visszavert fényforrás: 30 W-os halogénizzó
• Köhler-megvilágítási módszer átmenő és visszavert fényben, polarizációs mikroszkópiás technika visszavert fényben
• A visszaverődő fényt használó megvilágítási rendszer központozható elemei (rekeszek és fényforrások), szűrőkészlet
• Abbe-kondenzátor felhajtható lencsével, amelyet kis nagyítású objektívekkel használnak
• További objektívek és okulárok széles választéka

A kamera főbb jellemzői:

• A kamera a HDMI csatlakozón keresztül önállóan is működik, számítógép nélkül. USB 2.0 porton keresztül számítógéphez csatlakoztatható
• A kamera felbontása 1920x1080 képpont, ami ideális a képek Full HD monitoron történő megjelenítéséhez
• A videokimeneti csatlakozótól függően 60 vagy 50 képkocka/mp a mozgó objektumok megfigyeléséhez, videók rögzítéséhez, valamint a készítmény akadás- és késésmentes mozgatásához
• A SONY Starvis színes CMOS háttérvilágítású érzékelő alacsony zajszintet és még gyenge fényviszonyok között is nagy fényérzékenységet biztosít. Tisztább, világosabb és színtelítettebb képeket fog kapni.
• Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

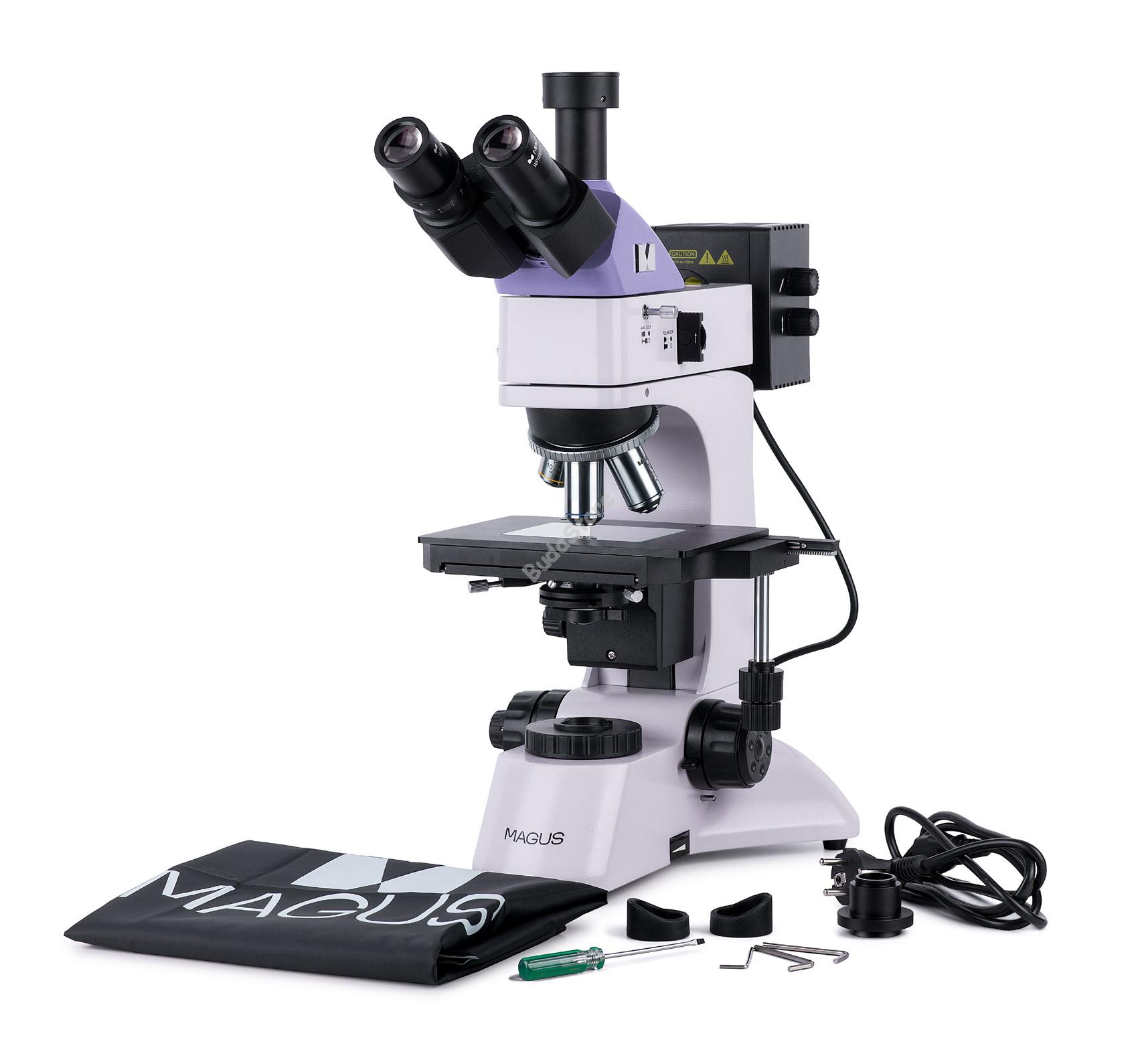

A készlet tartalma:

• MAGUS CHD20 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 2.0 kábel (2 m), USB egér, 32 GB-os SD-memóriakártya, AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• MAGUS MCD20 LCD monitor
• Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
• Fényvisszaverő világítás lámpaházzal
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PL H 5x/0,12 SzM 26,1 mm
• Végtelen síkú akromatikus objektív: PL H 10х/0,25 SzM 20,2 mm
• Végtelen síkú akromatikus objektív: PL H 40x/0,60 SzM: 3,98 mm
• Végtelen síkú akromatikus objektív: PL H 60x/0,70 SzM: 2,08 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• Üveges tárgyasztallemez
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Váltóáramú (AC) tápkábel
• Fényvisszaverő világítás tápkábele
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL H 20х/0,40 SzM 8,80 mm
• Végtelen síkú akromatikus objektív: PL H 50х/0,70 SzM 3,68 mm
• Végtelen síkú akromatikus objektív: PL H 80x/0,80 SzM: 1,25 mm
• Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) SzM 0,40 mm
• Kalibrációs tárgylemez
