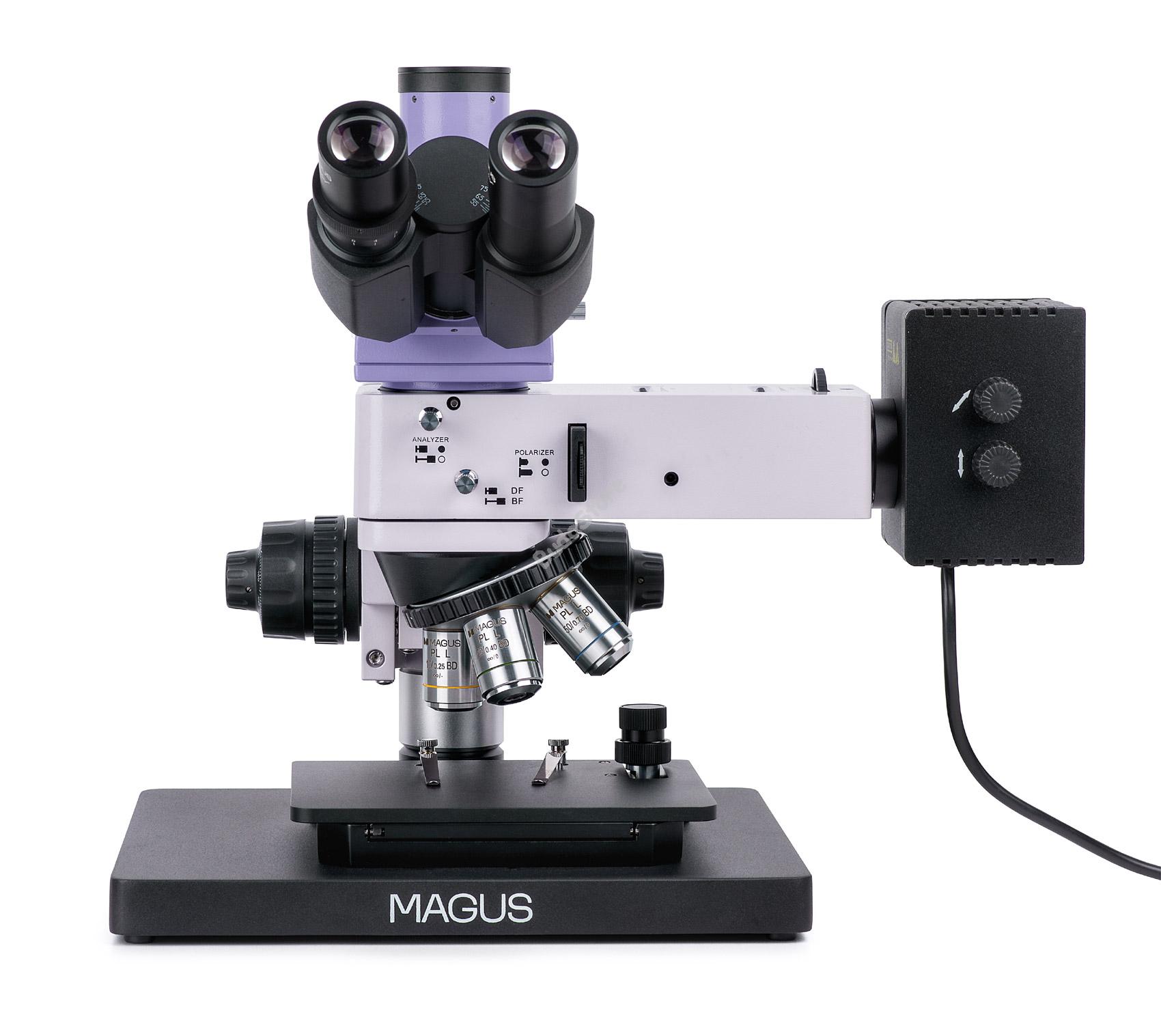

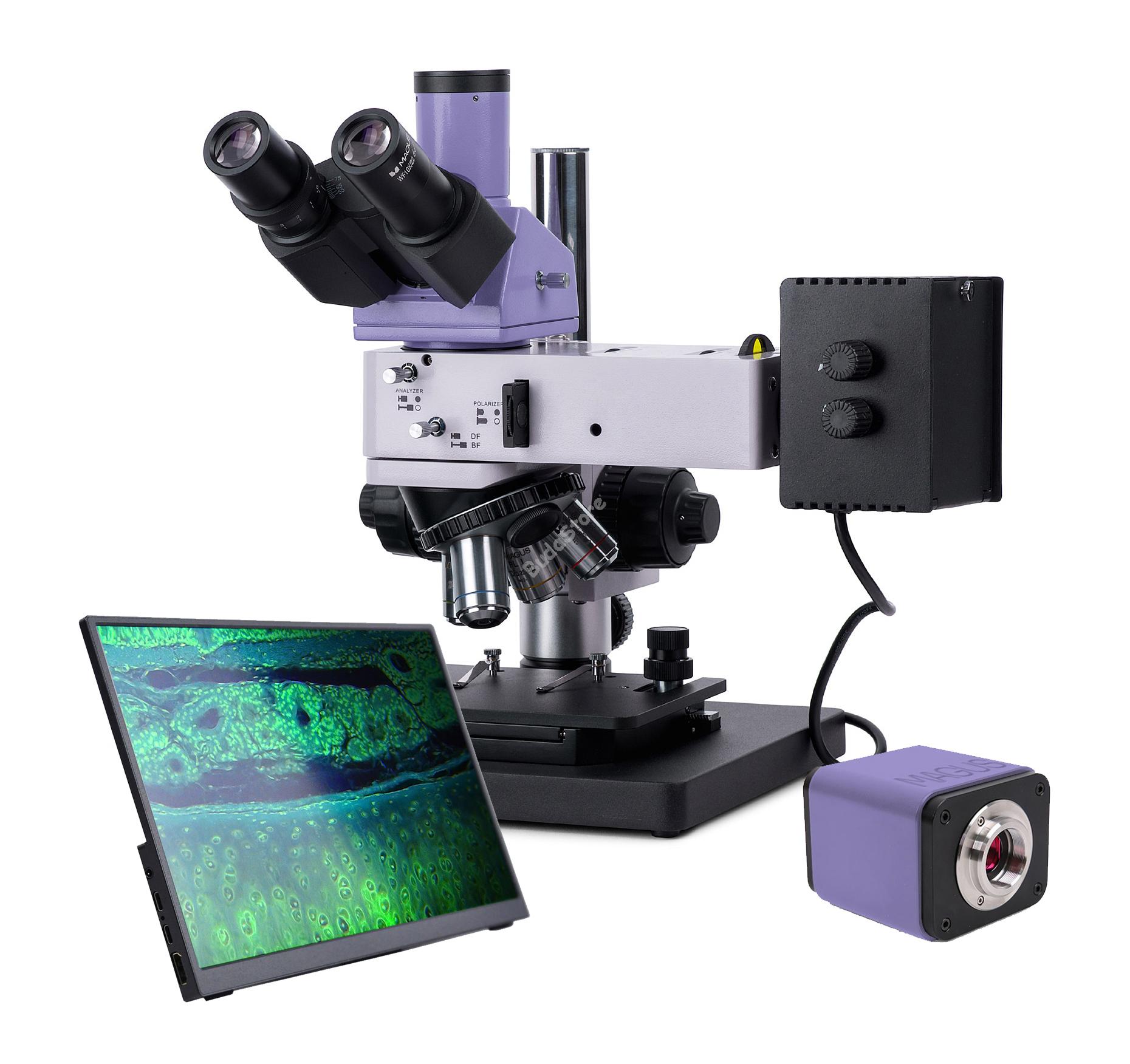

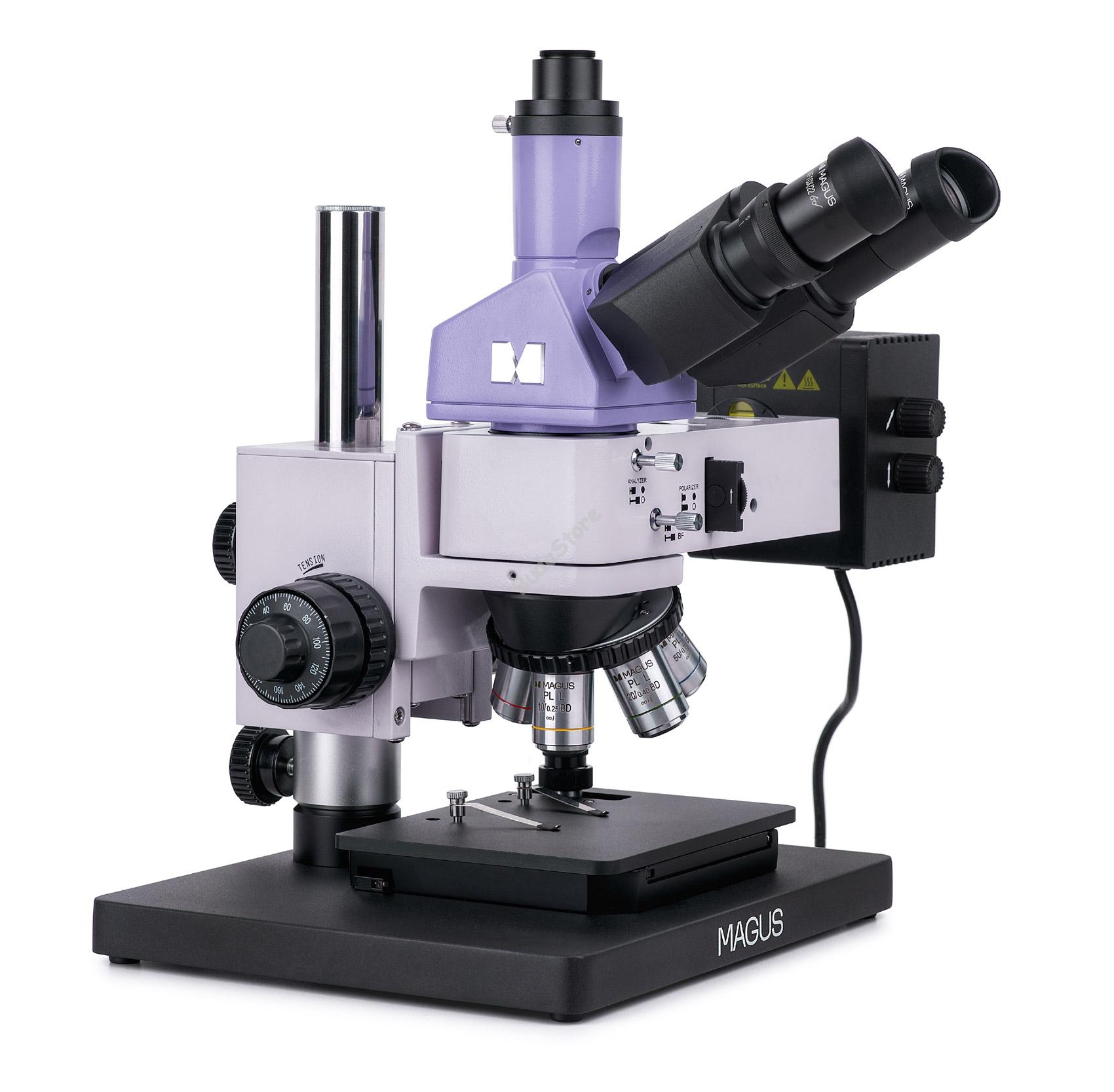

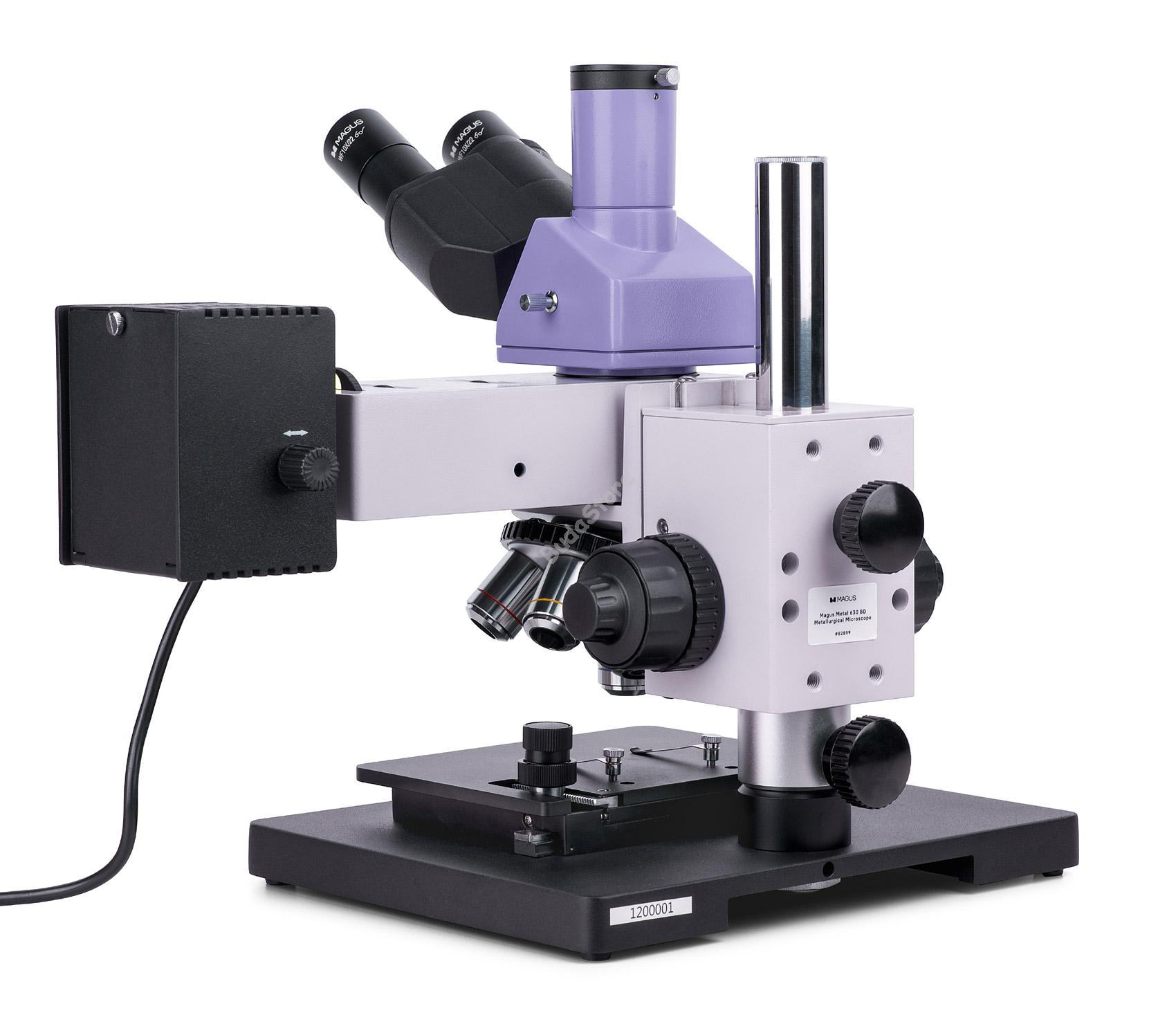

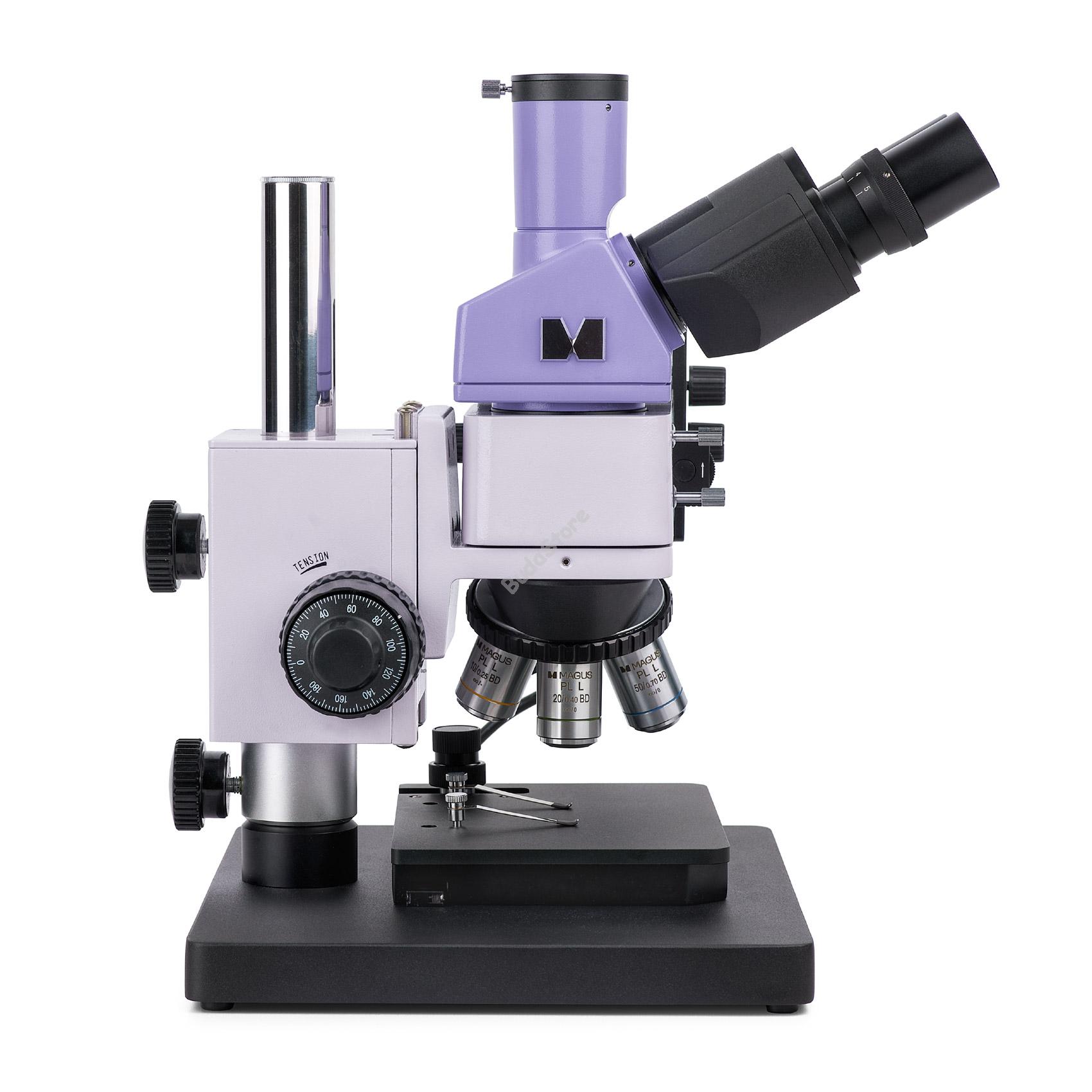

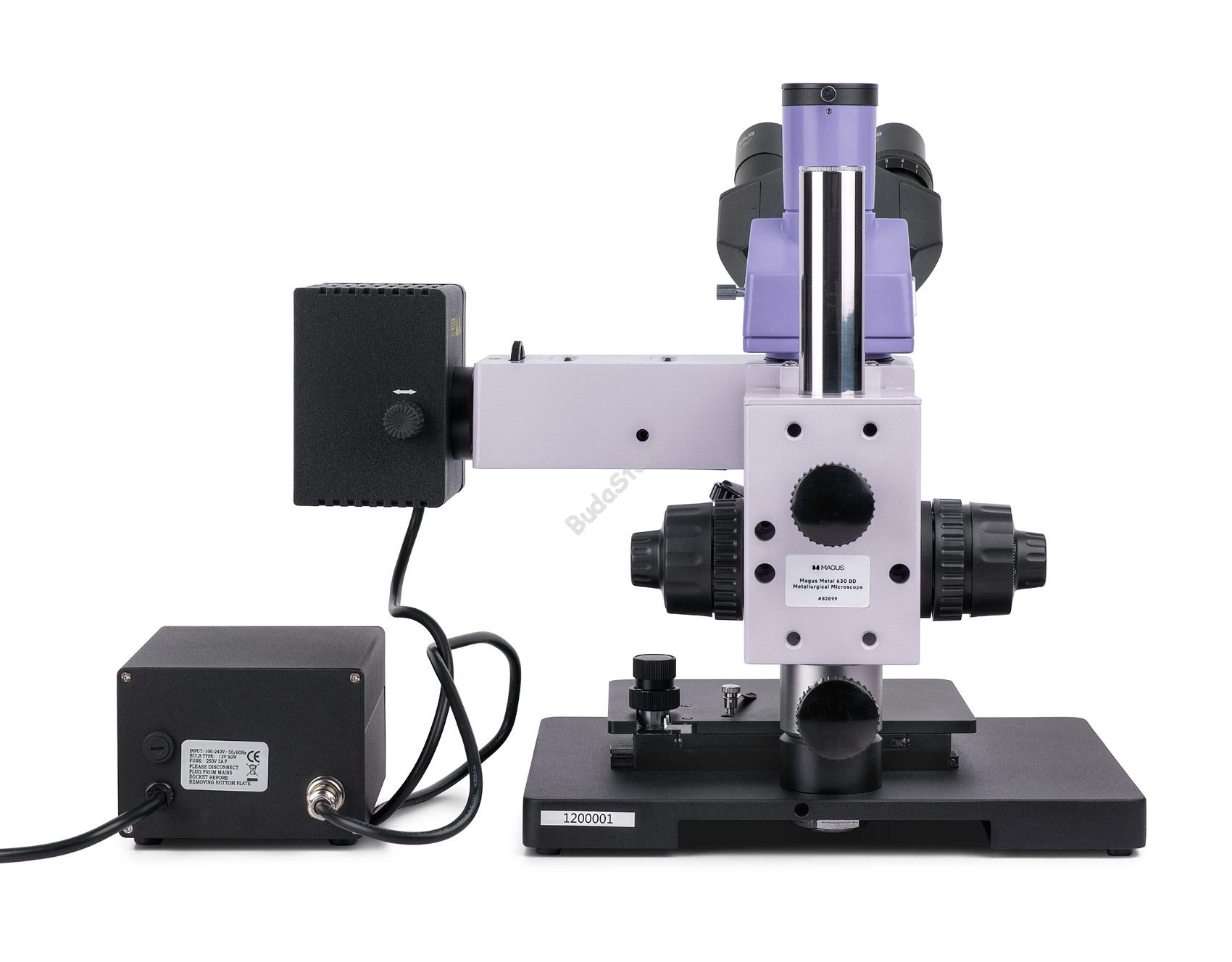

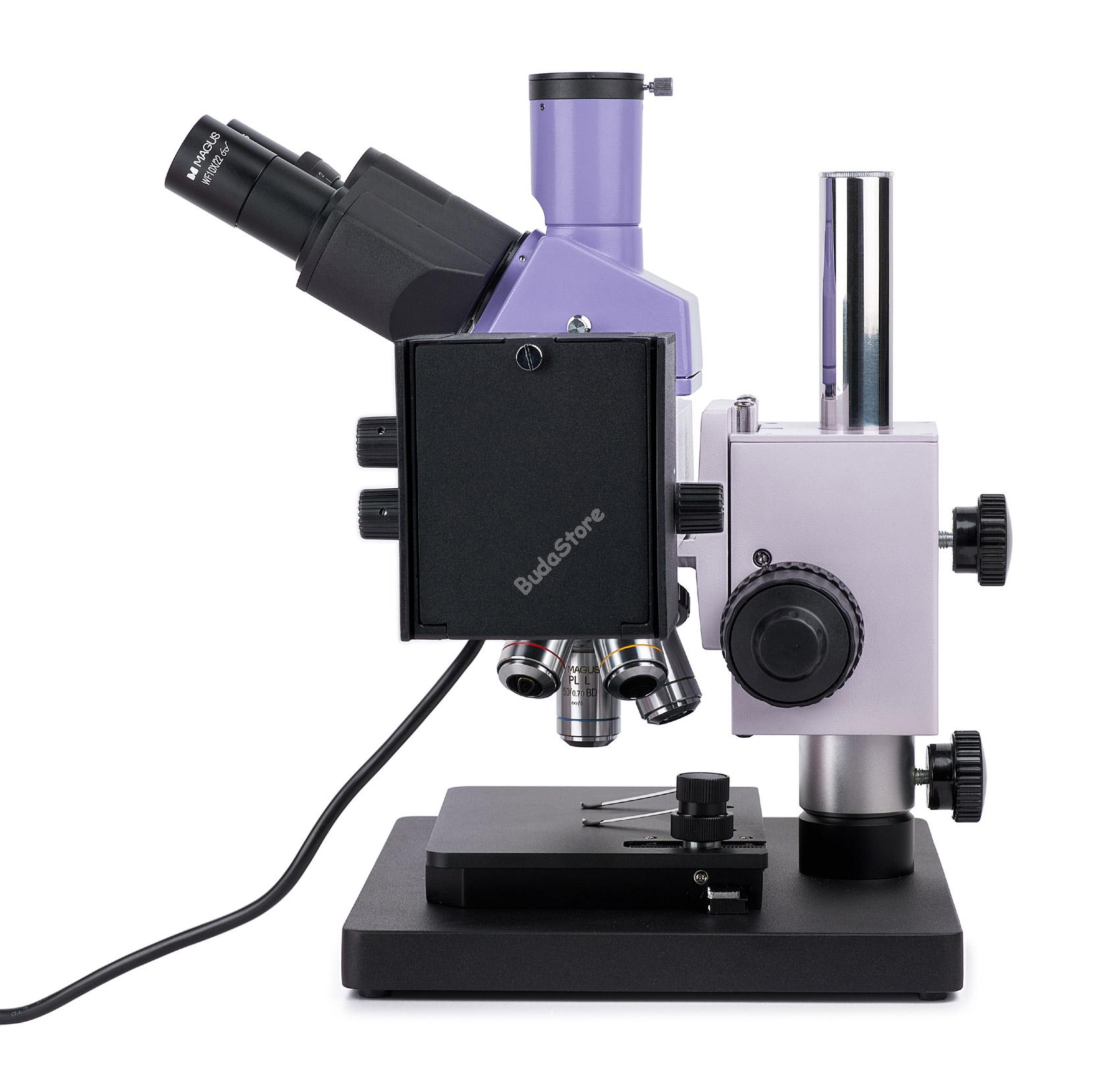

MAGUS Metal D630 BD LCD metallográfiai digitális mikroszkóp világos látóterű, sötét látóterű és polarizációs mikroszkópiai technikákhoz. Az erős halogén világítás bármilyen objektívlencsével és bármilyen mikroszkópiai módszerrel minőségi képet biztosít. A mikroszkópot fémek, félvezető anyagok és nem átlátszó objektumok mikrostruktúrájának minőség-ellenőrzésére és tanulmányozására tervezték. Segítségével kutatások végezhetők a gyártólétesítményekben, kutatóközpontok laboratóriumaiban, valamint az egyetemi tanszékeken.
Digitális kamera

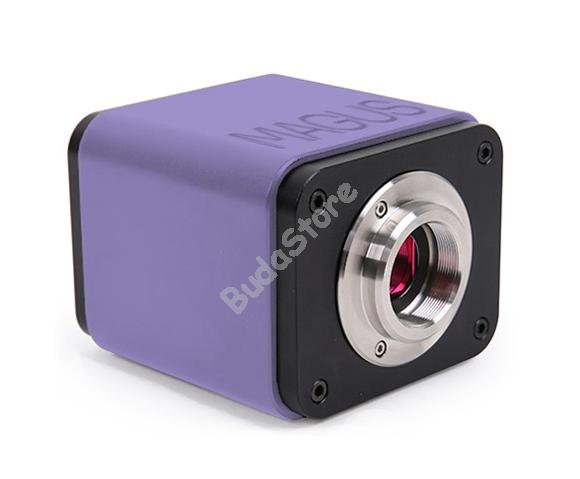

A MAGUS CHD40 egy olyan digitális HDMI-kamera, amely három videointerfésszel, valamint a monitor felbontásától függően a 4K és Full HD közötti automatikus váltási funkcióval rendelkezik.
A kamera 8 megapixeles érzékelője HDMI-n vagy USB 3.0-n keresztül csatlakoztatva valósághű, 4K felbontású (3840x2160 px) képeket készít. Wi-Fi-n keresztüli csatlakozás esetén Full HD (1920x1080 px) képminőség érhető el. A kamera HDMI-interfésszel közvetlenül TV-hez, monitorhoz vagy projektorhoz csatlakoztatható. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. A kamerát Wi-Fi-n vagy USB 3.0-n keresztül csatlakoztathatja számítógéphez. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik.
A kamera ötvözi a magas FPS értéket és a nagy sávszélességű HDMI-t. Így a videók élénk színűek, a képkockák között nincsenek lefagyások, sem hézagok. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.
Monitor

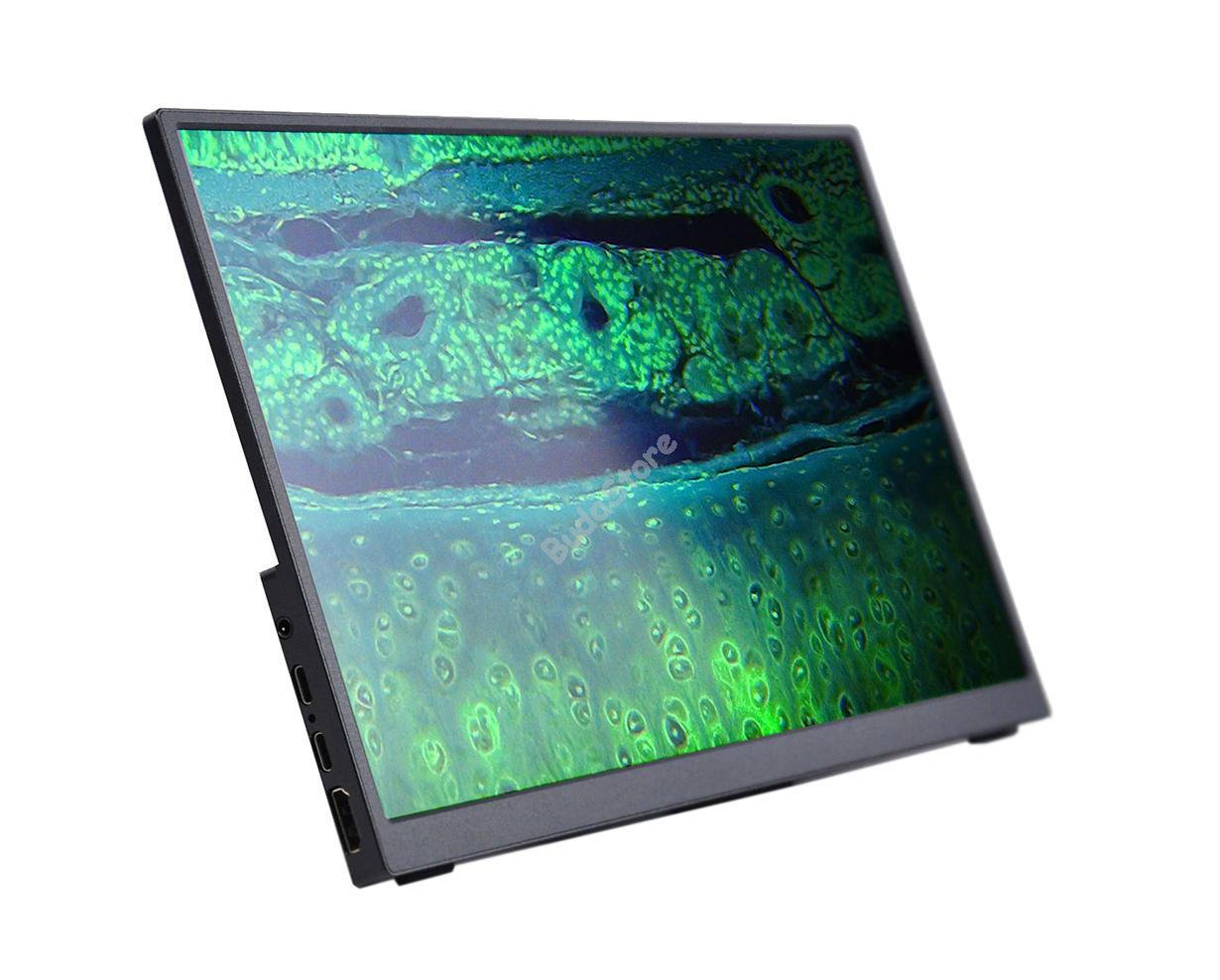

A MAGUS MCD40 monitor a MAGUS mikroszkóp vizualizációs rendszerének használatára szolgál. A monitor olyan kamerához csatlakozik, amely a mikroszkópra van szerelve, hogy valós idejű képeket jelenítsen meg. A MAGUS 4K HDMI kamerákat támogatja. A képernyő képátlója 13,3 hüvelyk. Az IPS mátrix nagy betekintési szögekkel rendelkező, fényes képeket biztosít. Ha ferde irányból nézi a kijelzőt, a színvisszaadás akkor sem torzul. A kijelzőt helyezheti összecsukható állványra, asztalra vagy polcra, vagy közvetlenül rögzítheti azt a kamerára vagy a mikroszkóp állványára.
Optikai elemek
A háromszemlencsés fejrész egy háromszemlencsés tubussal rendelkezik, amelybe a digitális kamera (nem része a terméknek) rögzíthető. A fénysugár egy szemlencse/kamera útválasztó gombbal a szemlencsékre vagy a háromszemlencsés tubusra irányítható. A háromszemlencsés fejrész 30°-ban döntött a kényelmes megfigyelések érdekében. A dioptriaállító gyűrű a bal oldali tubuson található.

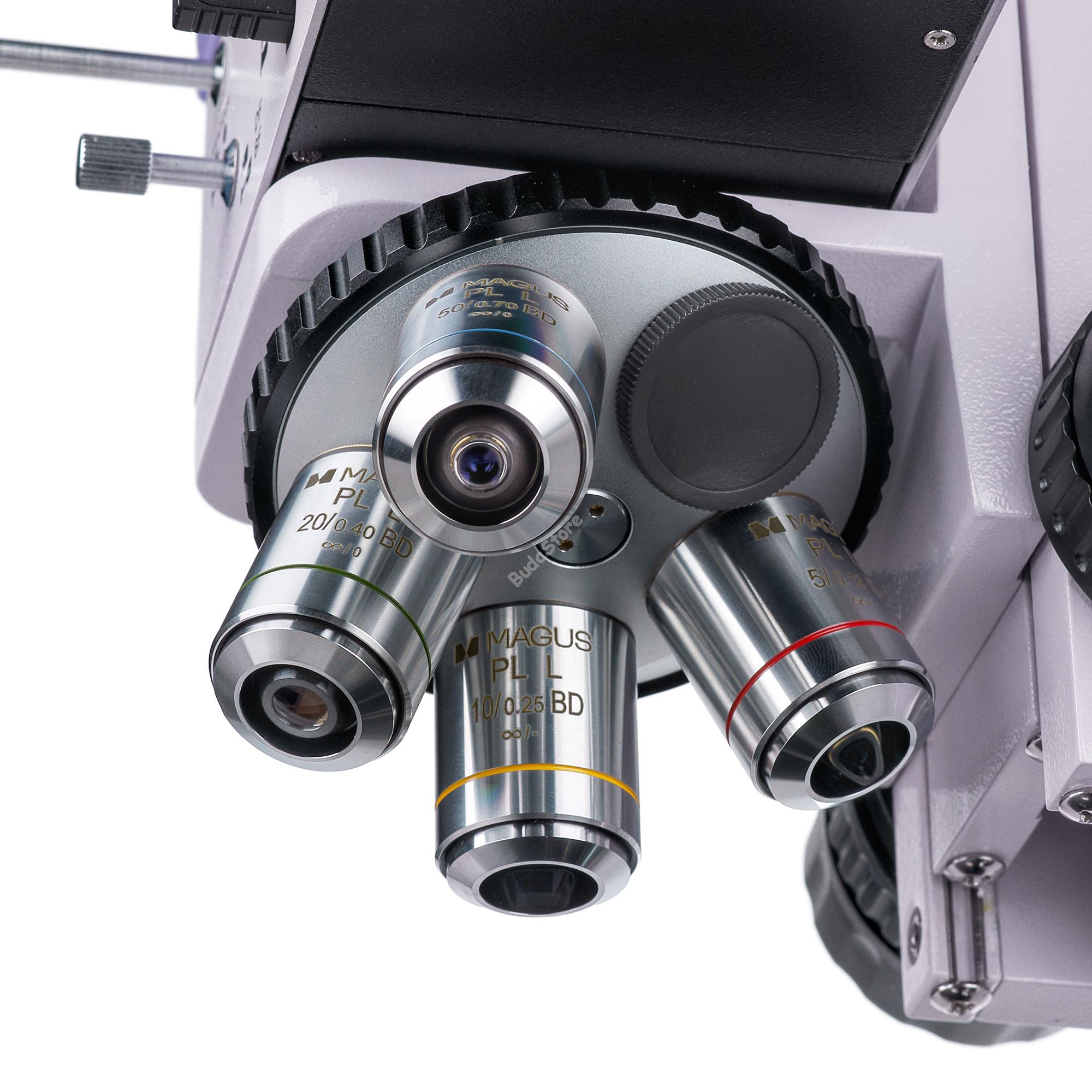

Miután a mellékelt objektíveket beszerelte a revolverfejbe, egy hely még üresen marad egy további objektív beszerelésére. Az összes alapobjektív sík-akromatikus és nagy munkatávolságú – világos és sötét látóterű mikroszkópiához egyaránt alkalmasak.
Megvilágítás

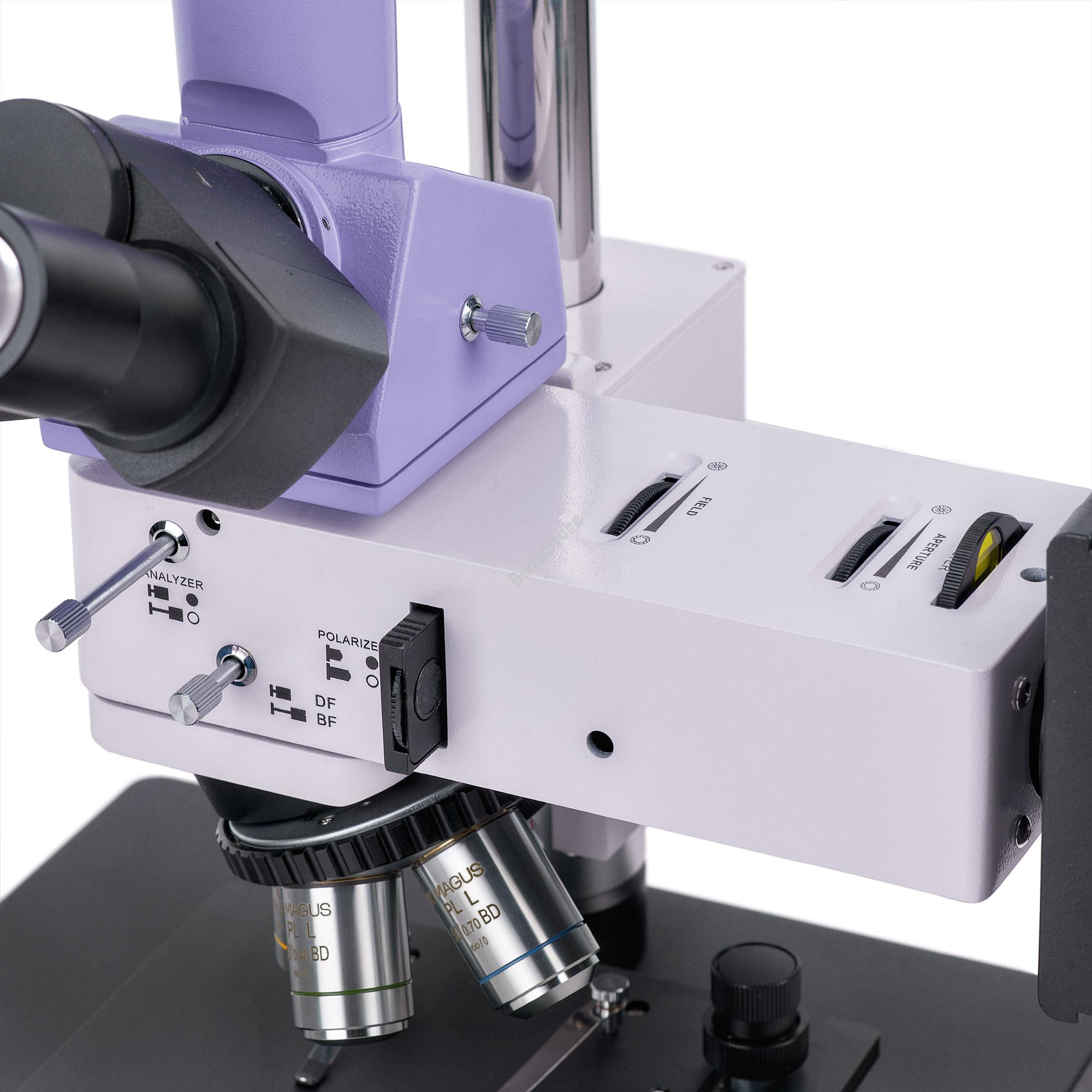

Hogy sötét látóterű megfigyeléseket is lehessen végezni, a mikroszkóp egy fokozott teljesítményű (50 W-os) halogén izzóval rendelkezik. Továbbá a visszaverődő fényű világítórendszer a következőket is magába foglalja: szűrőkészlet, apertúra és tárgyoldali diafragmák, sötét látóterű eszköz, beépített analizátor, valamint egy eltávolítható polarizáló. Az apertúrák és a fényforrás központosítható. A Köhler világítási mód beállítható.

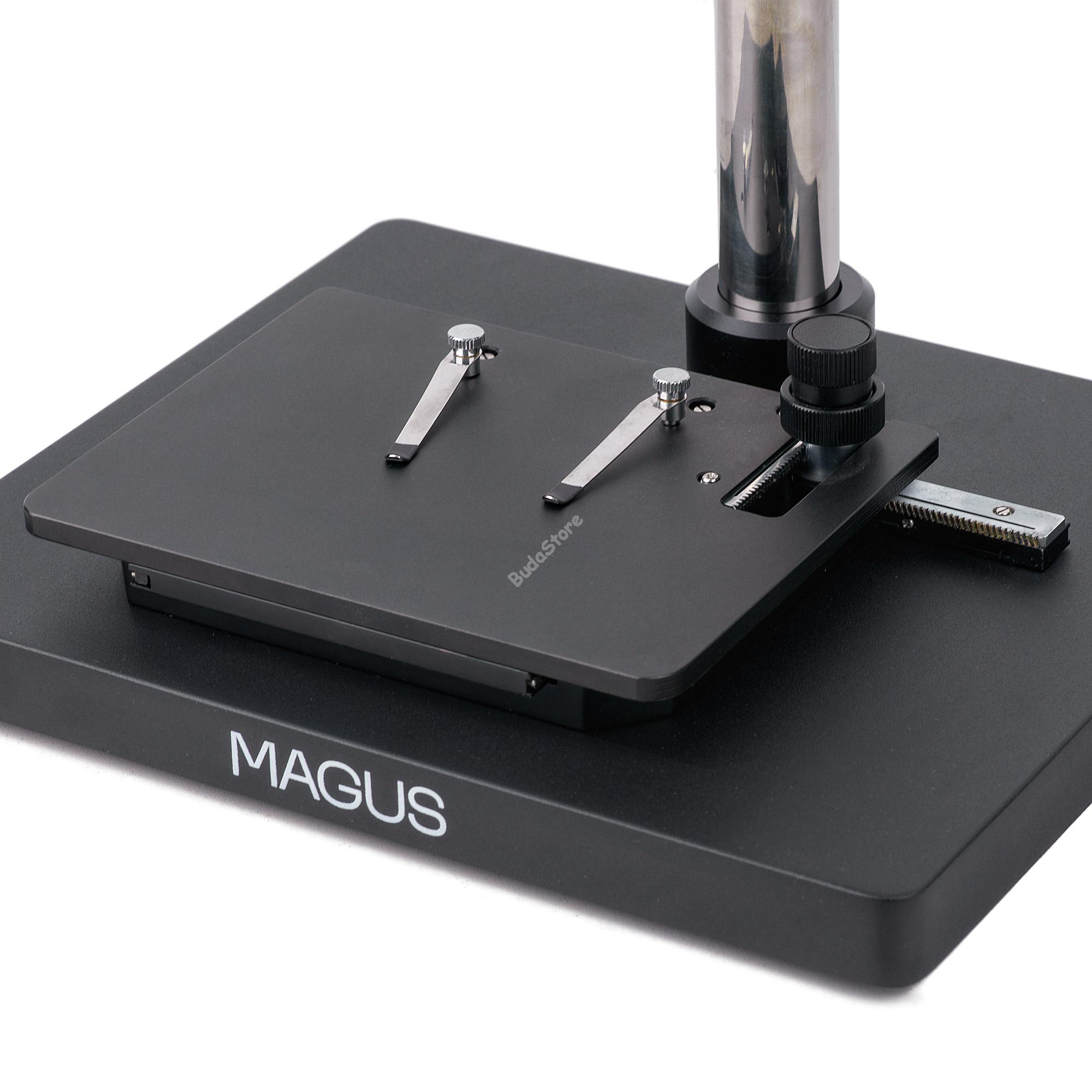

Tárgyasztal és fókuszáló mechanizmus
A mikroszkóp állványának és a fókuszáló mechanizmus érdekes a kialakítása, ennek köszönhetően pedig bármilyen méretű és magasságú mintához használhatók. A mikroszkóp egy másik jellemzője a kis mérete, aminek hála akár 40 cm-es magasságú felületekre is könnyen felszerelhető. A koaxiális durva és finom fókuszállító gombok a mikroszkóp vázának mindkét oldalán megtalálhatók. Durva feszességállításra is van lehetőség.
Tartozékok
A MAGUS Metal 630 BD mikroszkóphoz külön rendelhetők további kiegészítők. Ezek közé tartoznak a kompatibilis szemlencsék, a nagy munkatávolságú objektívek világos és sötét látóterű megfigyelésekhez, a kalibrációs tárgylemezek, valamint a digitális kamerák.
A mikroszkóp főbb jellemzői:
- Bármilyen méretű és magasságú nem átlátszó minták tanulmányozására alkalmas
- Háromszemlencsés fejrész a digitális kamera rögzítésére szolgáló háromszemlencsés tubussal és egy 100/0 és 0/100 sugárosztóval
- Visszaverődő fényben történő megfigyelések világos látóterű, sötét látóterű és polarizációs mikroszkópiai technikákkal
- A halogén fényforrás fokozott, 50 W-os teljesítményt kapott, így sötét látóterű megfigyelésekhez is alkalmas
- Tárgyoldali és apertúra diafragmák Köhler világításhoz, színes fényszűrőkből álló készlet, központosítási lehetőség mindkét diafragmához és a fényforráshoz is
- Kompakt kialakítású állvány, hogy a mikroszkópot kis helyeken is lehessen rögzíteni
- Opcionális tartozékok széles köre
A kamera főbb jellemzői:
- A kamera önállóan, számítógéphez való csatlakozás nélkül, HDMI-interfészen keresztül működik. Wi-Fi és USB 3.0 interfészen keresztül számítógéphez csatlakoztatható.
- Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)
- 30 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
- A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
- Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

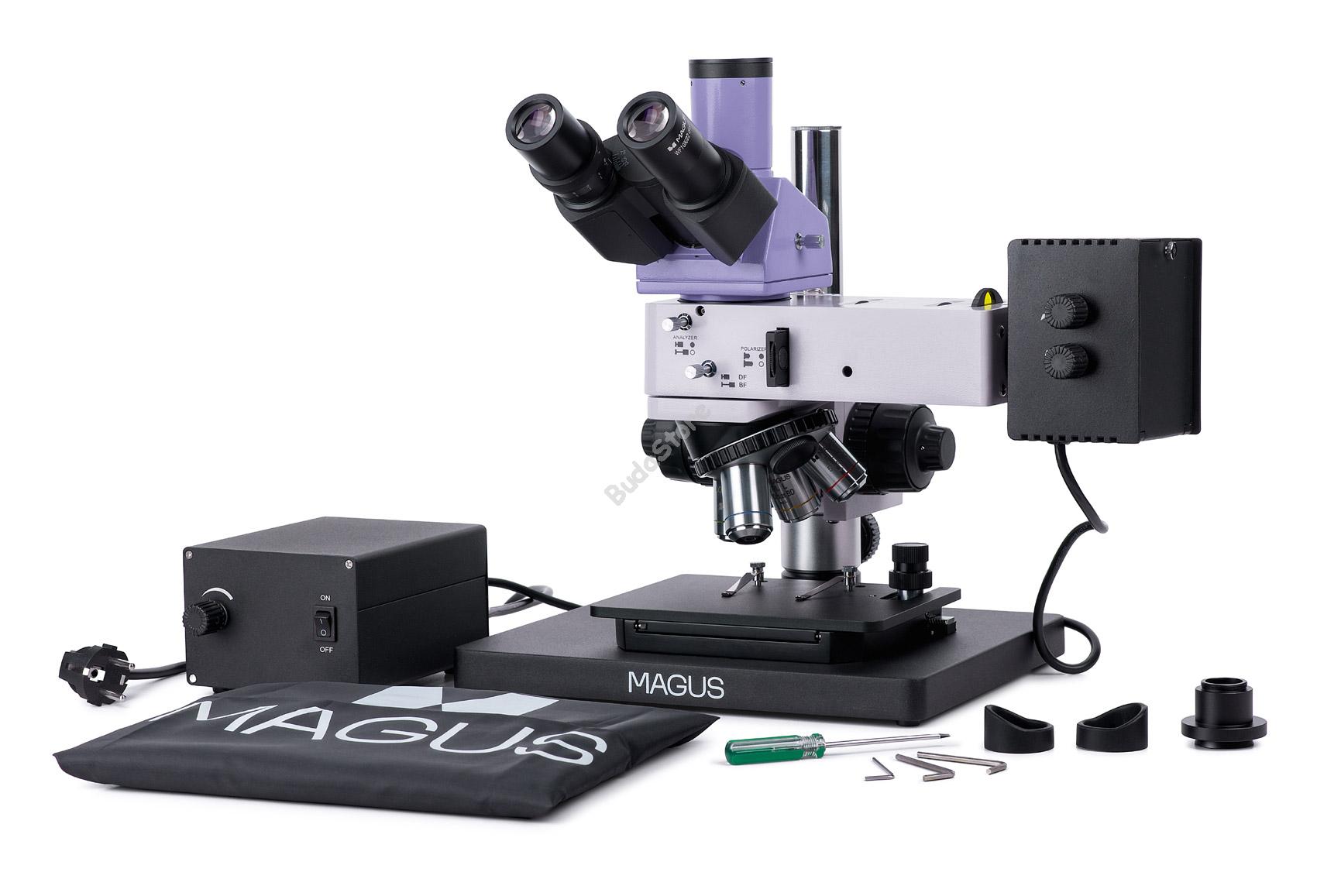

A készlet tartalma:
- MAGUS CHD40 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 3.0 kábel (1,5 m), USB egér, 32 GB-os SD-memóriakártya, USB Wi-Fi-adapter (2 db), AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
- MAGUS MCD40 LCD monitor
- Fókuszáló mechanizmus, tárgyasztallal és revolverfejjel rendelkező állvány
- Fényvisszaverő világítás lámpaházzal
- Háromszemlencsés fejrész
- Végtelen síkú akromatikus objektív: PL H 5x/0,12 BD SzM 9,7 mm
- Végtelen síkú akromatikus objektív: PL H 10x/0,25 BD SzM 9,3 mm
- Végtelen síkú akromatikus objektív: PL H 20x/0,40 BD SzM 7,2 mm
- Végtelen síkú akromatikus objektív: PL H 50x/0,70 BD SzM 2,5 mm
- 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
- C-csatlakozós adapter 1x
- Imbuszkulcs
- Tápbemenetes talapzat
- Tápkábel
- Fényvisszaverő világítás tápkábele
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm skálázott szemlencse
- 12,5x/14 mm szemlencse (2 db)
- 15x/15 mm szemlencse (2 db)
- 20x/12 mm szemlencse (2 db)
- 25x/9 mm szemlencse (2 db)
- Végtelen síkú akromatikus objektív: PL H 40x/0,60 BD SzM 3,0 mm
- Végtelen síkú akromatikus objektív: PL H 60x/0,70 BD SzM 1,9 mm
- Végtelen síkú akromatikus objektív: PL H 80x/0,80 BD SzM 0,8 mm
- Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) BD SzM 0,4 mm
- Kalibrációs tárgylemez
Márka | MAGUS |
Szavatosság | 5 év |
EAN | 5905555018379 |
A csomag méretei (HxSzxM): | 39x37x73 cm |
Szállítási súly | 22.25 kg |
Elválasztójel | MAGUS Metal 630 BD metallográfiai mikroszkóp |
Típus | fény/optikai, metallográfiai |
Fejrész | trinokuláris, digitális képernyő / PC monitor |
Fúvóka | Siedentopf |
Fej dőlésszöge | 30° |
Nagyítás foka, x | 50 — 500 |
Nagyítási tartomány | 200x—800x-os |
Nagyítás foka, x (opcionális) | 50–1000/1250/1500/2000/2500 |
Szemlencsecső átmérője, mm | 30 |
Szemlencsék | 10х/22 mm, szemtávolság: 10 mm (*opcionális: 10x/22 mm, skálával, 12,5x/14 15x/15 20x/12 25x/9) |
Objektívek | végtelen sík akromatikus: PL H 5x/0,12 BD, PL H 10x/0,25 BD, PL H 20x/0,40 BD, PL H 50x/0,70 BD parfokális magasság: 45 mm (*opcionális: PL H 40x/0,60 BD, PL H 60x/0,70 BD, PL H 80x/0,80 BD, PL H 100x/0,85 BD (száraz)) |
Forgó tárgylencsefoglalat | 5 objektív számára |
Munkatávolság, mm | 9,7 (5x) 9,3 (10x) 7,2 (20x) 2,5 (50x) 3,0 (40x) 1,9 (60x) 0,80 (80x) 0,40 (100x) |
Pupillatávolság (PD), mm | 48 — 75 |
Tárgyasztal, mm | 185x140 |
Tárgyasztal mozgatási tartomány, fókuszálási szerkezettel, mm | 35/30 |
Tárgyasztal | kéttengelyes mechanikus a mikroszkóp talapzatának a mérete: 300x240 mm |
Szemlencse dioptriabeállítás, dioptria | ±5 (a bal oldali tubuson) |
Diafragma | beépített (apertúra és tárgyoldali) |

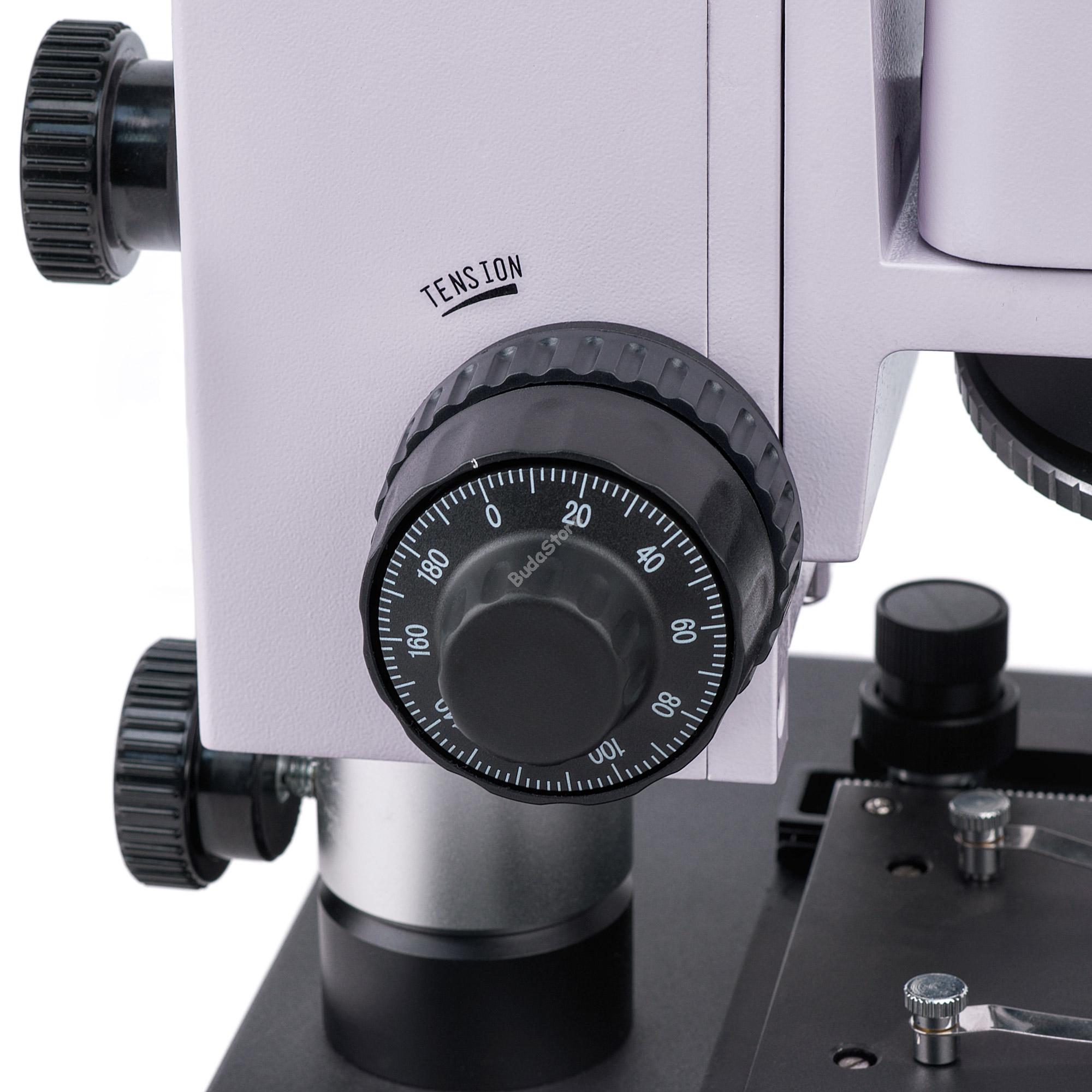

Fókusz | koaxiális, durva (durvafókuszálási feszességállítással) és finom (0,002 mm) |
Megvilágítás | halogén |
Fényerősség-szabályozás | yes |
Tápellátás | 220±22 V, 50 Hz, váltakozóáramú hálózat |
Fényforrás típusa | 12 V/50 W |
Fényszűrők | zöld, kék, sárga, matt |
Üzemi hőmérséklet-tartomány, °C | 5 — 35 |
Kiegészítő | beépített analizátor és eltávolítható polarizáló, sötét látóterű eszköz |
Felhasználói szint | gyakorlott felhasználók, szakemberek |
Az összeszerelés és a telepítés nehézségi szintje | bonyolult |
Használat | metallográfiai |
Fényforrás elhelyezkedése | felső |
Vizsgálati módszer | világos látótér, sötét látótér, polarizáció |
Tok/doboz/táska a készletben | porvédő |
=== Elválasztójel === | Digitális kamera |
Érzékelő | Sony Exmor/Starvis CMOS |
Színes/monokróm | színes |
Megapixel | 8 |
Maximális felbontás, képpont | 3840x2160 |
Érzékelő mérete | 1/1,2'' (11,14x6,26 mm) |
Képpont méret, μm | 2.9x2.9 |
Interfész csatlakozások | Wi-Fi, HDMI 1,4, USB 3.0 |
Memóriakártya | SD akár 32 GB tárhelyig |
További berendezés csatlakoztatható | USB egér, pendrive (USB), Wi-Fi adapter (USB) |
Fényérzékenység | 1028 mV 1/30 s |
Jel/zaj arány | 0,13 mV 1/30 mp esetén |
Expozíciós idő | 0,14 ms – 1000 ms |
Videófelvétel | yes |
Képkockasebesség, fps (milyen felbontás mellett) | 30–3840x2160 (HDMI) esetén, 30–1920x1080 (Wi-Fi) esetén, 30–3840x2160 (USB 3.0) esetén |
Telepítés helye | háromszemlencsés tubus, szemlencse helyett szemlencsecső |
Képformátum | *.jpg, *.tif |
Videóformátum | *.h264/*.h265, *.mp4 |
Színképtartomány, nm | 380—650 (beépített infravörös szűrő) |
Zárszerkezet típusa | elektronikus zár (ERS) |
Szoftver | HDMI: beépített USB: MAGUS View |
Rendszerkövetelmények | Windows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 4 GB RAM, USB 2.0 port, RJ45, CD-ROM, 19'-os vagy annál nagyobb kijelző |
Rögzítés típusa | C-foglalat |
Váz | CNC alumíniumötvözet |
Kamera tápellátása | DC adapter 12 V, 1 A |
Az egyenáramú tápadapter műszaki adatai | bemenet: AC (váltakozóáramú) feszültség 100–240 V, 50/60 Hz, kimenet: DC (egyenáramú) feszültség 12 V/1 A |
A kamera üzemi hőmérséklet-tartománya, °C | -10 — 50 |
Üzemi páratartalom-tartomány, % | 30 — 80 |
=== Elválasztójel === | Monitor |
Mátrix típusa | IPS |
Kijelző átmérője, hüvelyk | 13.3 |
Kijelző felbontása, px | 3840x2160 (4K) |
Képarány | 16:9 |
Fényerő, cd/m² | 400 |
Megjelenített színek száma | 16,7 m |
Kontraszt | 1000:1 |
Vízszintes/függőleges látószög, ° | 178/178 |
A látható képernyőterület mérete (SzxMa), mm | 295x165 |
Pixelosztás (SzxMa), mm | 0,154x0,154 |
Az optikai forrás frekvenciája, Hz | 60 |
A mátrix háttérvilágítás típusa | LED |
LED háttérvilágítás élettartama, h | 50000 |
Interfész | HDMI |
Üzemi hőmérséklet-tartomány, °C | -15 — 55 |
Üzemi páratartalom-tartomány, % | 10 — 90 |
Tápellátás | AC 110–220 V, DC 5–12 V/1 A (C típus) |
Áramfogyasztás, W | 12 (max.) |
