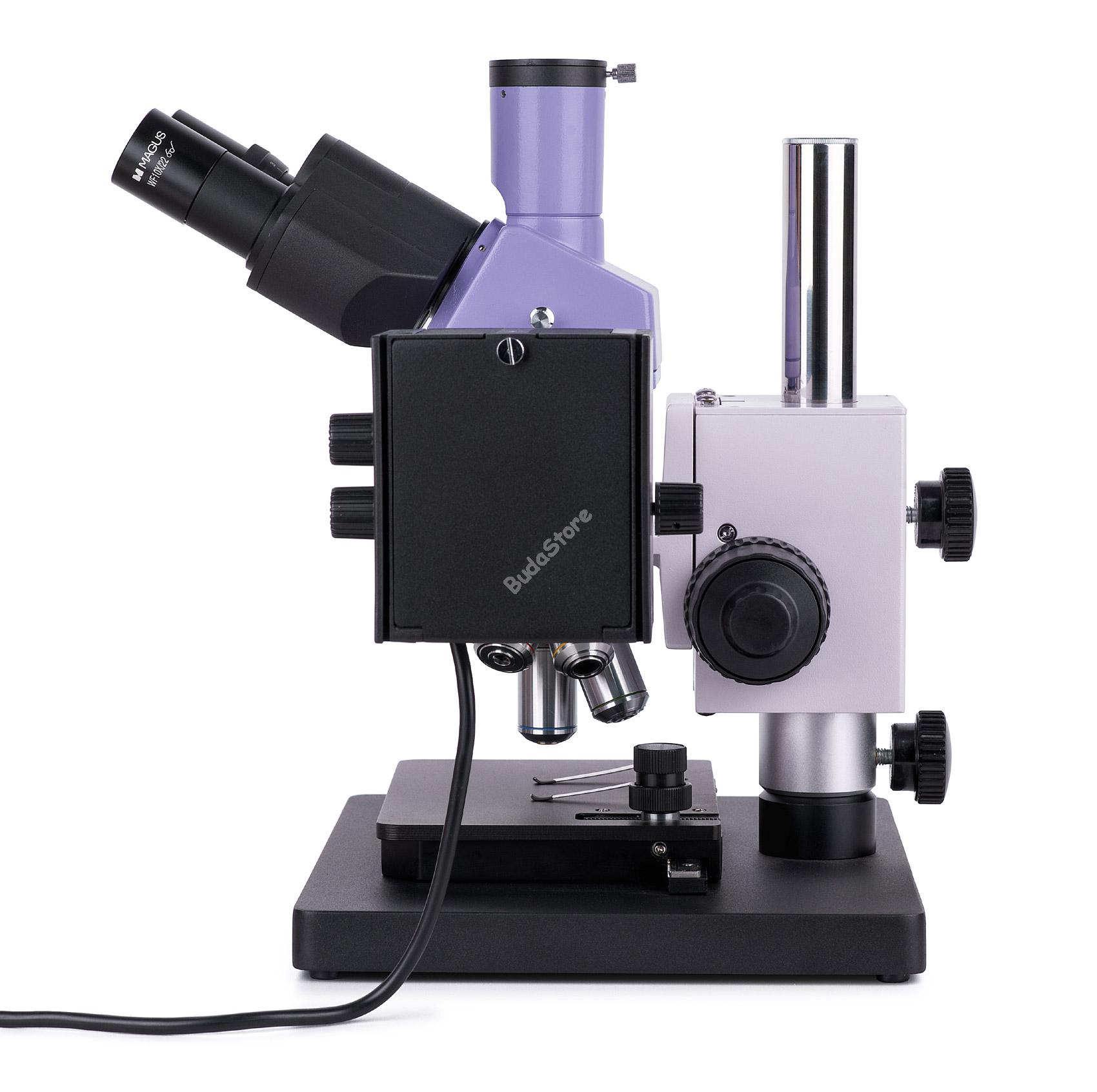

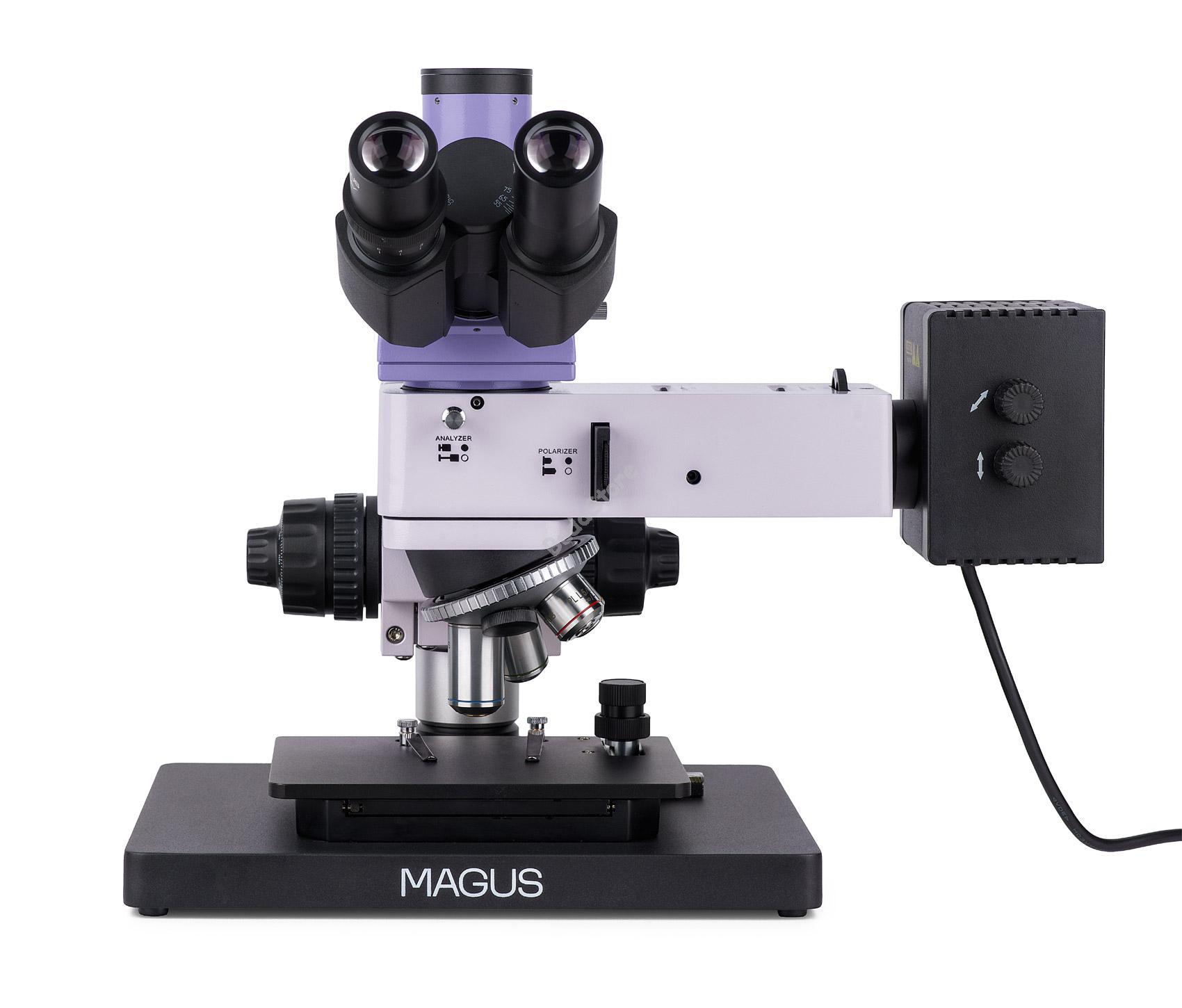

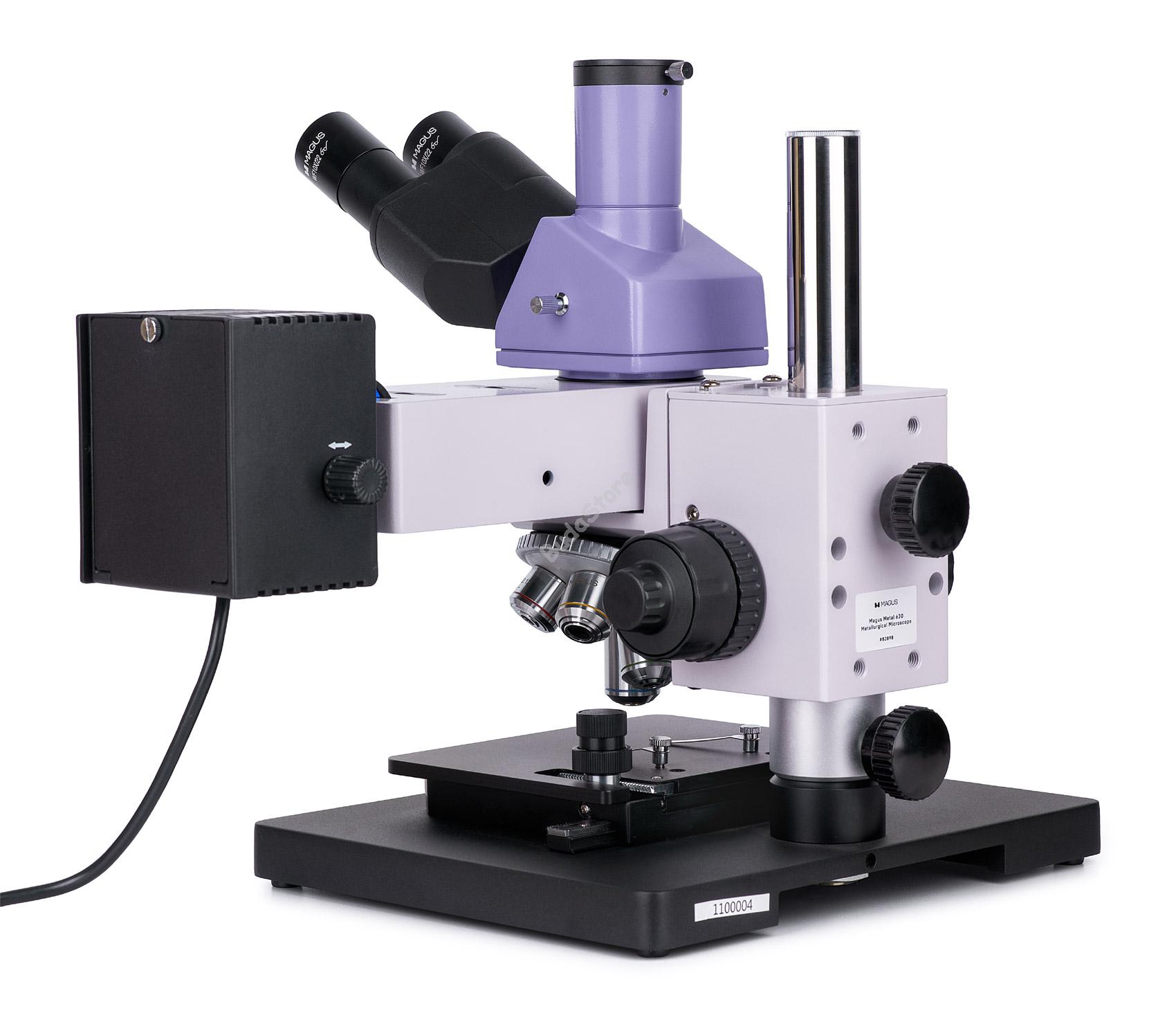

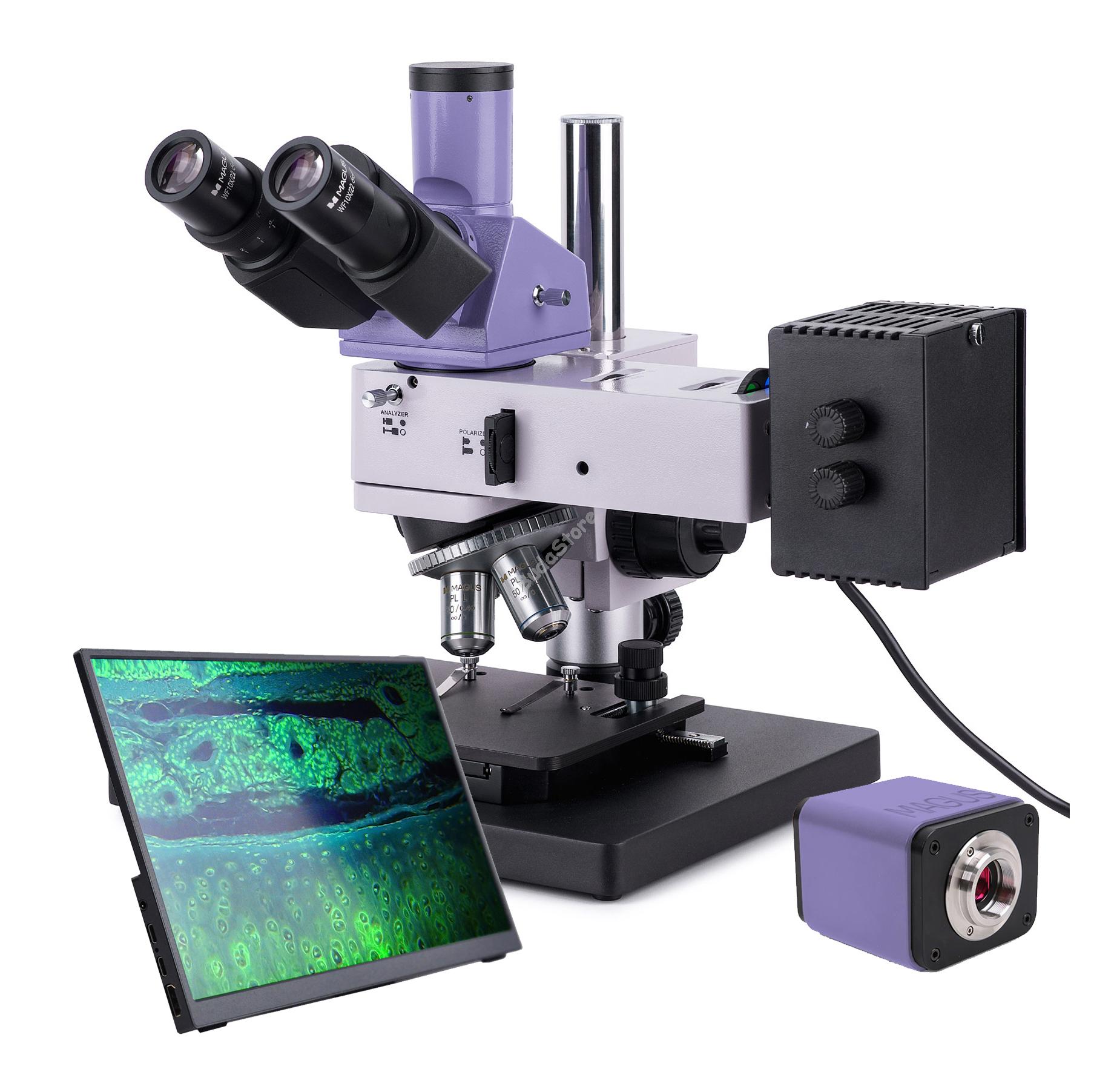

A MAGUS Metal D630 LCD visszaverődő fényű metallográfiai mikroszkóppal bármilyen magasságú és méretű nem átlátszó objektumok mikrostruktúrája vizsgálható. Fémekhez, ötvözetekhez, félvezetőkhöz és festékbevonatokhoz is használható. Rendelkezésre álló mikroszkópiai technikák: világos látóterű, polarizált fényű. A mikroszkóp egyik előnye a kompakt mérete, aminek köszönhetően a korlátozott munka- és tárolóterülettel rendelkező laboratóriumok számára is ideális megoldást kínál. A MAGUS Metal 630 mikroszkóp kiváló választás a különféle iparági szektorokban működő vállalatoknak, a kutatóközpontoknak, valamint az egyetemi tanszékeknek.

Digitális kamera

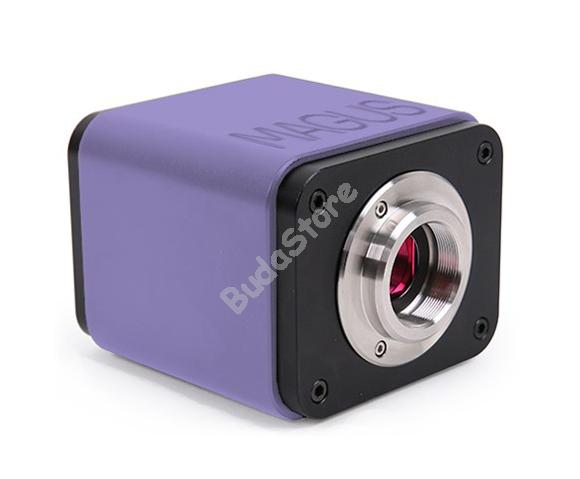

A MAGUS CHD20 digitális kamera 2 MP-es érzékelője 1920x1080 képpont felbontású valósághű Full HD képeket készít. A kamera a nagy fényérzékenységnek köszönhetően alkalmas a fluoreszcens világítással történő munkavégzésre. Az R, G, B elsődleges színmozaikszűrők segítségével alacsony sötétáram-szintet elérni és tiszta képet lehet kapni.
A kamera egy HDMI csatlakozón keresztül közvetlenül csatlakoztatható TV-hez, monitorhoz vagy projektorhoz. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. Továbbá az USB 2.0 porton keresztül a kamera számítógéphez csatlakoztatható.
A videó a kimeneti csatlakozótól függően 60 képkocka/mp (fps) vagy 50 képkocka/mp sebességgel kerül rögzítésre.
A kamera nagy FPS számának (FPS = képkocka/mp) és nagy sávszélességű HDMI technológiájának köszönhetően a videók élénken jelennek meg, és a képkockák között nincsenek fagyások vagy akadások. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.

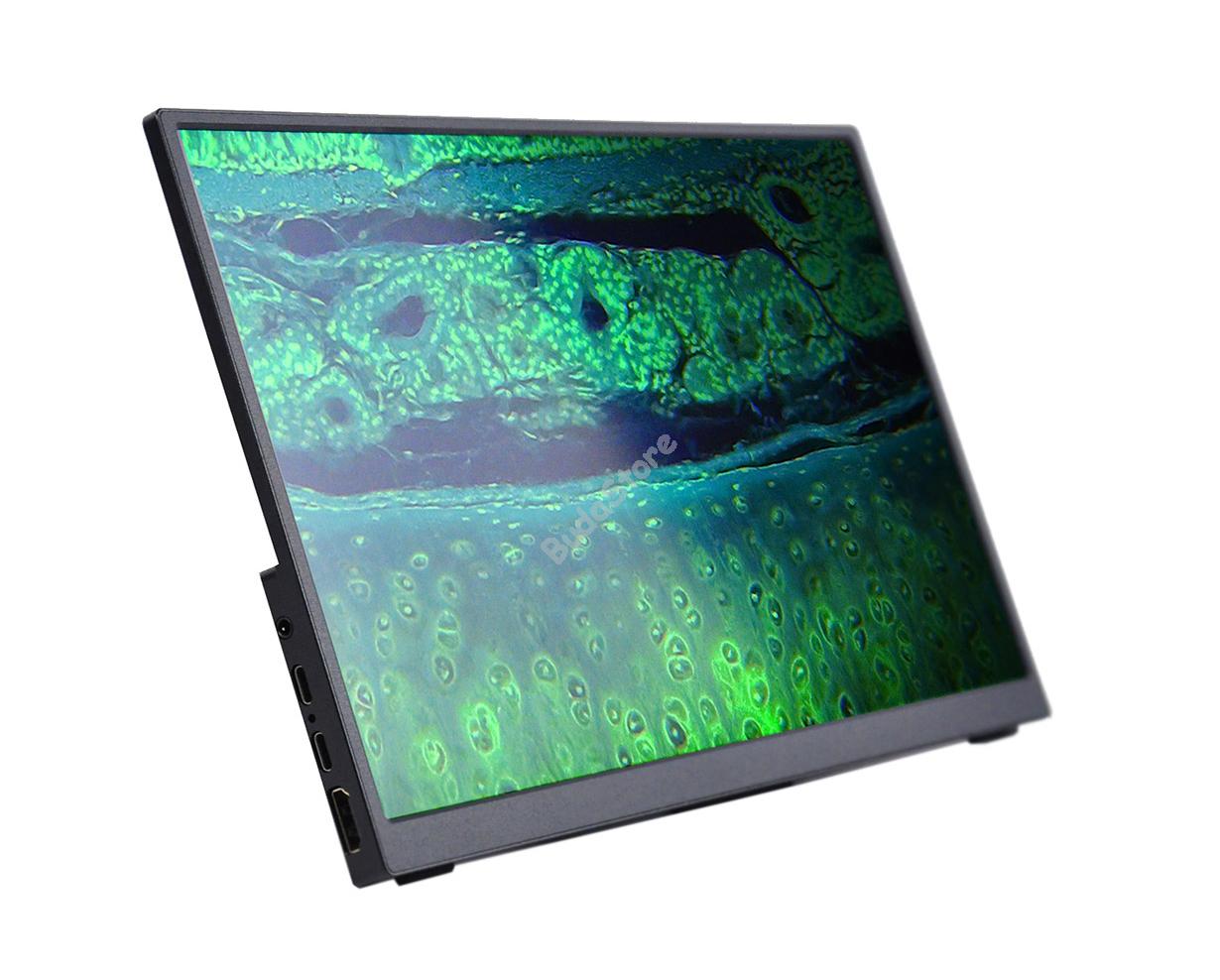

Monitor

A MAGUS MCD monitorok a MAGUS CHD kamerákkal kombinálva teljes képalkotó rendszert bztosítanak a MAGUS mikroszkópokhoz.
A kamera a HDMI interfészen keresztül csatlakozik. A monitor valós idejű képet jelenít meg. Annak IPS LCD kijelzője széles látószöget, nagy fényerőt és jó kontrasztot biztosít. A kép nem torzul, akkor sem, ha nagy szögből nézzük a képernyőt. A képernyő mérete 13,3''.
A monitor vízszintes felületre összecsukható állvány segítségével telepíthető, ill. közvetlenül a kamerára vagy állványra rögzíthető.

Optikai elemek

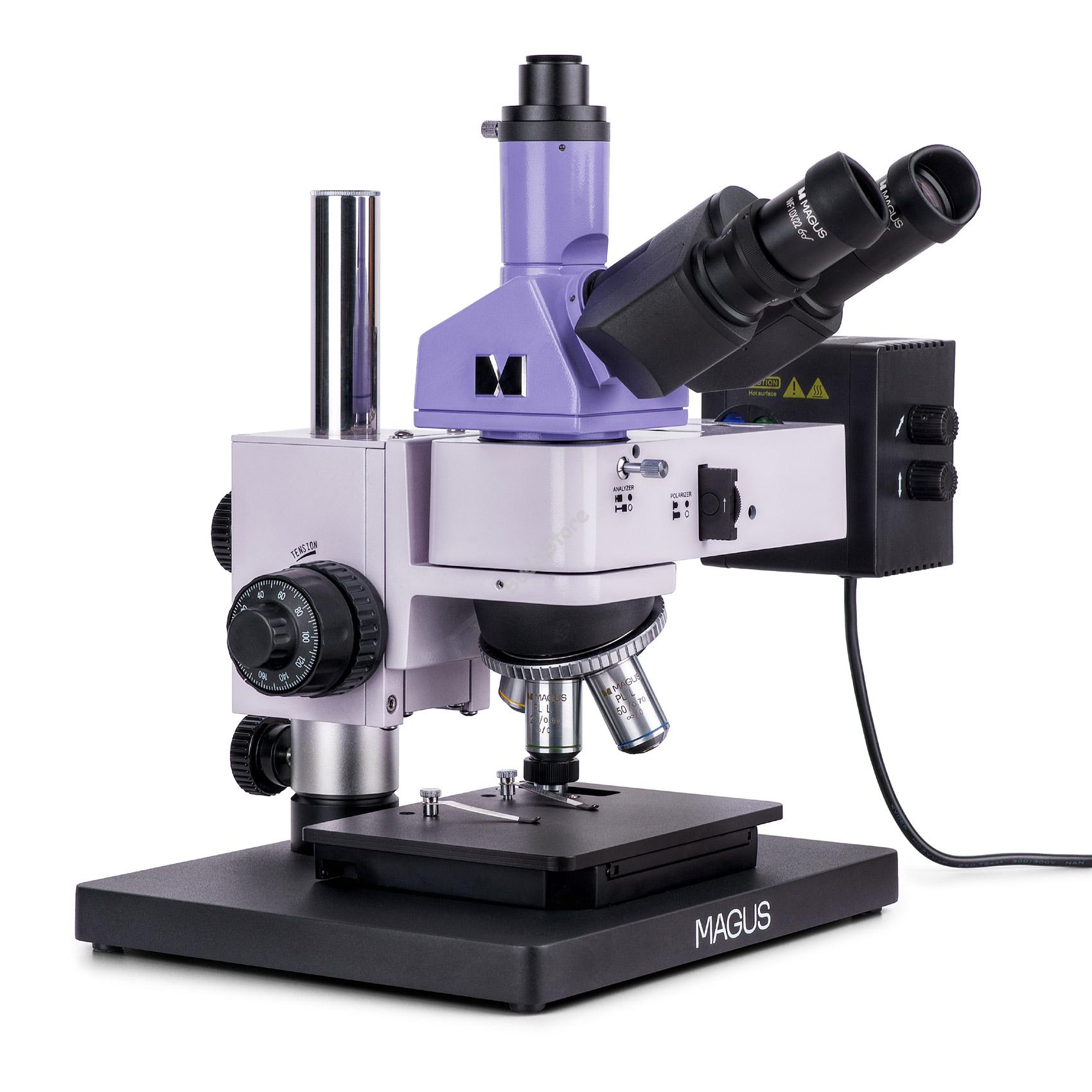

A mikroszkóp optikája végtelenre korrigált. A kamera rögzítésére szolgáló háromszemlencsés tubus függőlegesen helyezkedik el. A fénysugár a szemlencsékre vagy a háromszemlencsés tubusba is irányítható. A kamerát az alapkonfiguráció nem tartalmazza. A kétszemlencsés fejrész 30°-ban döntött, így akár órákon át kényelmesen használható ez a mikroszkóp. A bal szemlencsén dioptriakorrekció is elérhető, hogy az optikai elemeket a felhasználó látásához lehessen állítani.

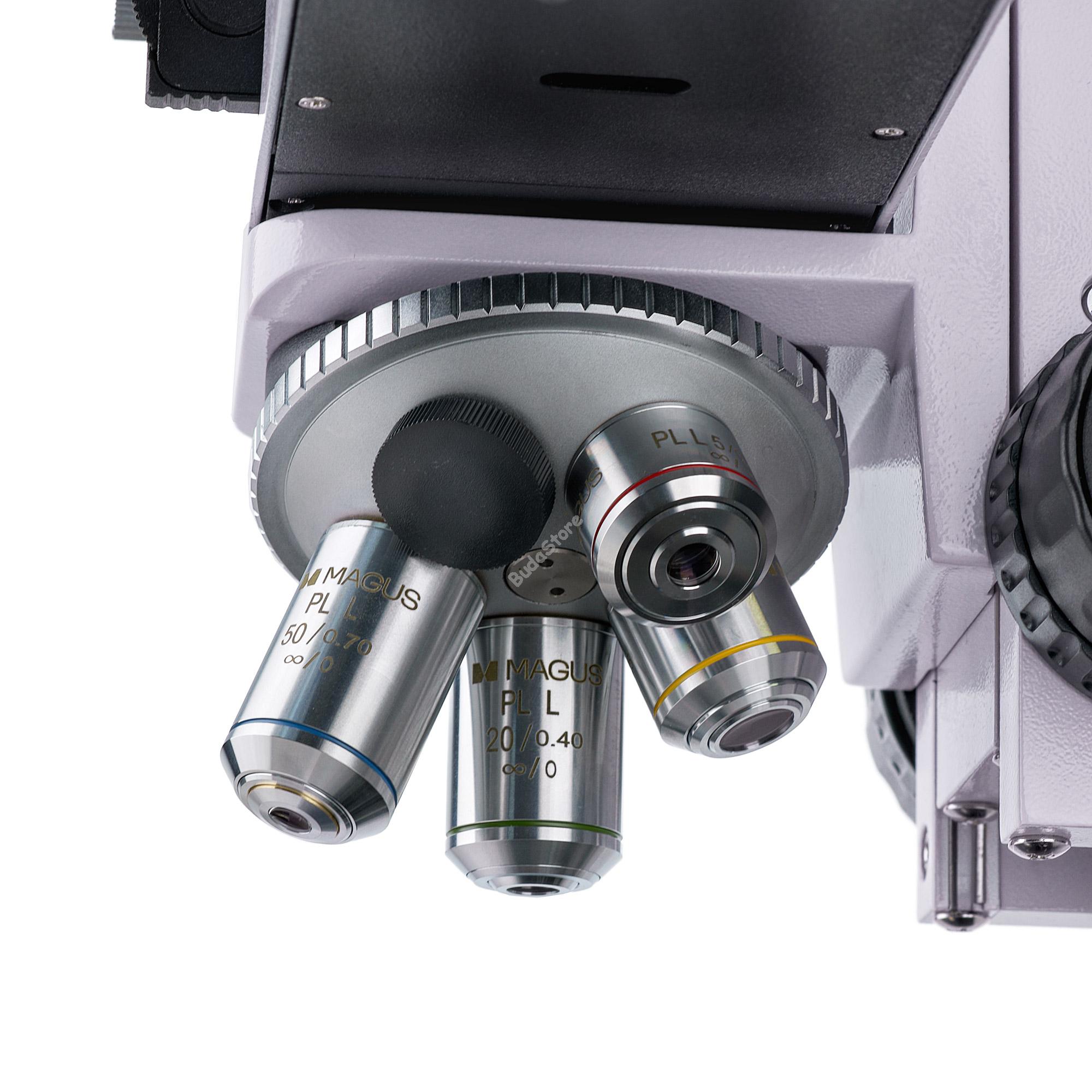

A revolverfejben 5 foglalat található. A készletben 4 darab sík-akromatikus objektív található. Amikor beszerelik őket, még marad egy hely egy opcionális objektív beszerelésére is. A nagy munkatávolságú objektíveket világos látóterű mikroszkópiához tervezték.

Megvilágítás

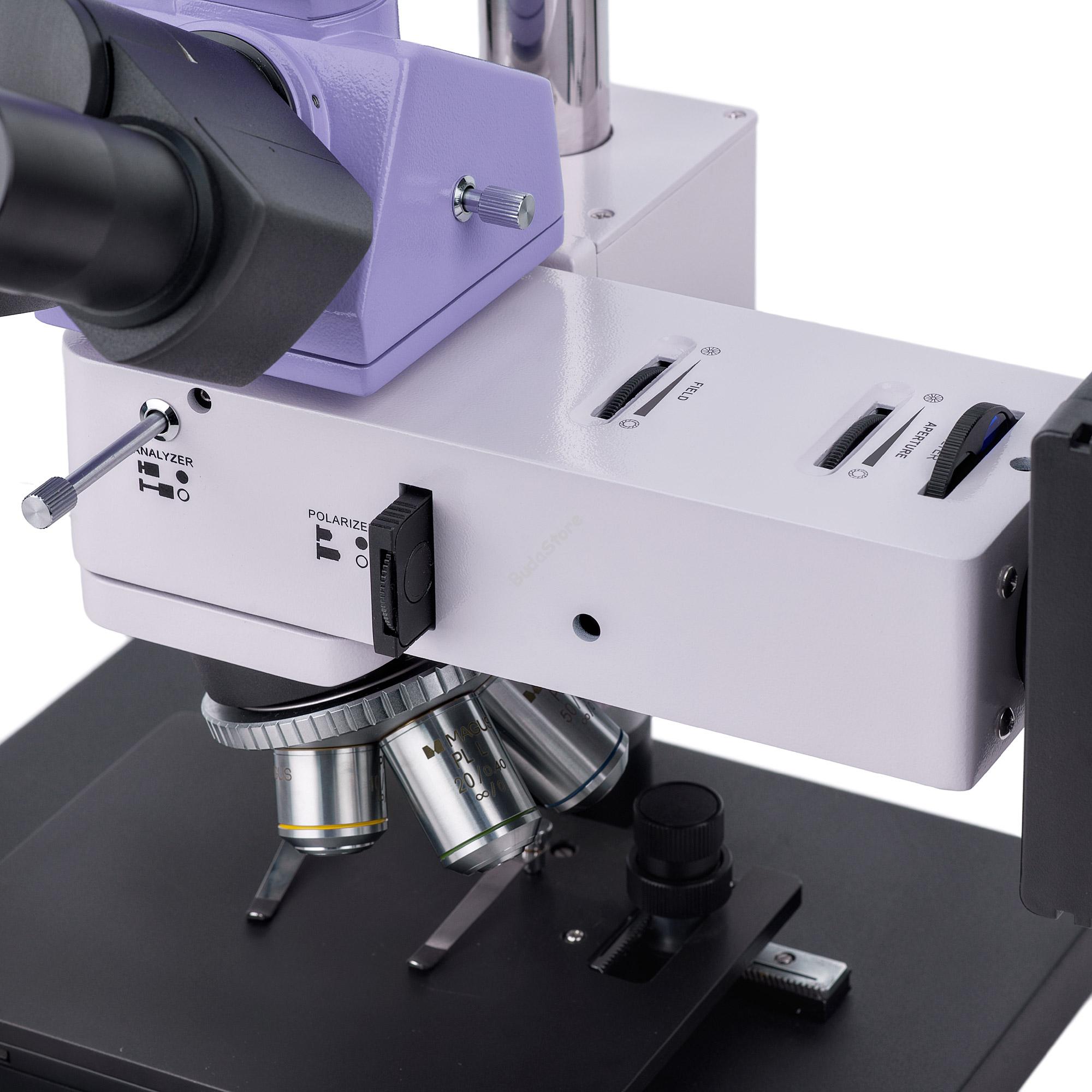

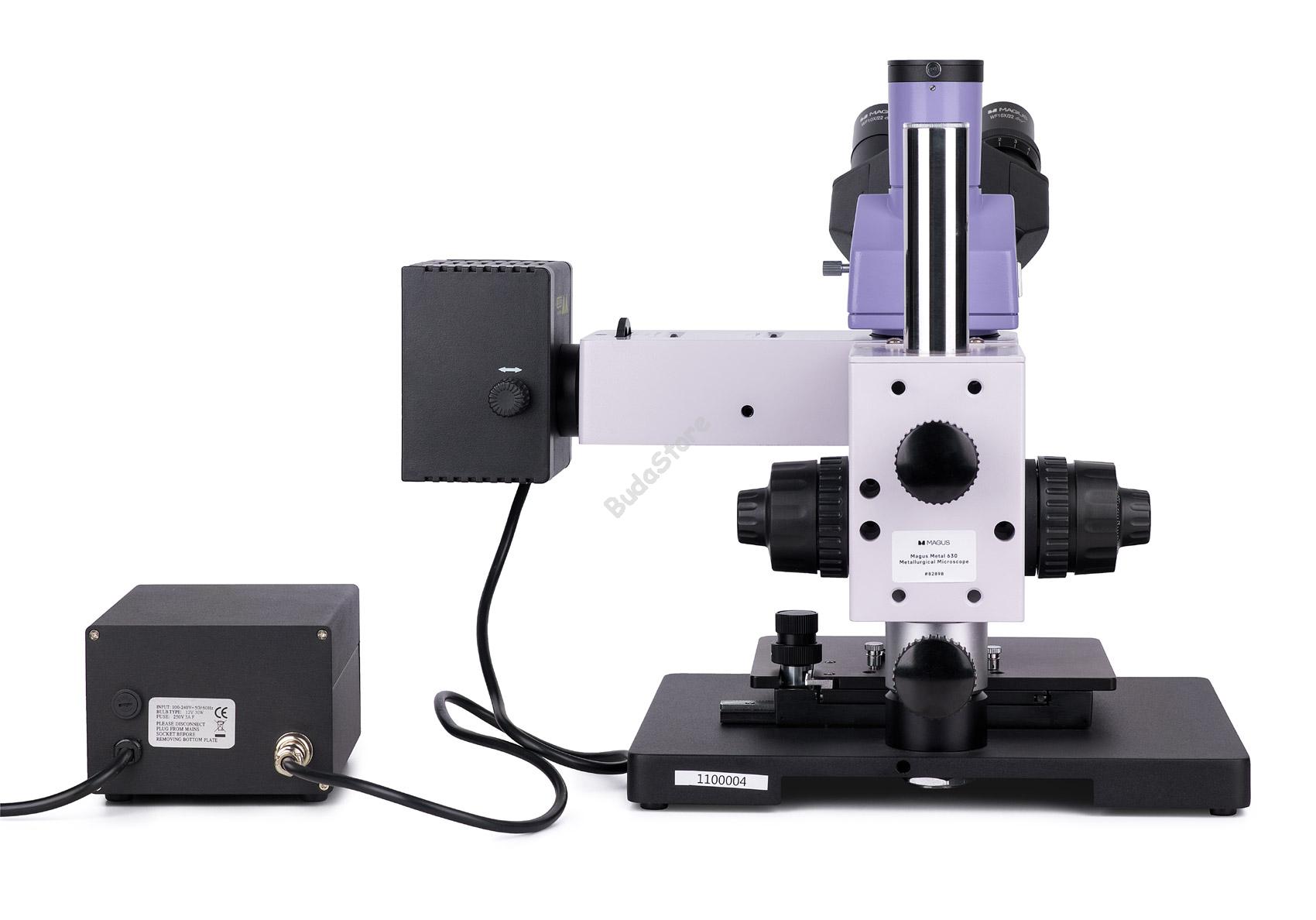

A mikroszkóp csak visszaverődő fényű világítást használ. A világítási rendszer magába foglal egy polarizációs eszközt, egy apertúra diafragmát és egy tárgyoldali diafragmát. Fényforrás: 30 W-os halogén izzó. Világítása kényelmesen használható, nem fárasztja a szemet. A diafragma és a fényforrás központosítható, és elérhető egy Köhler világítási konfiguráció is. A termékhez színszűrők is tartoznak.

Tárgyasztal és fókuszáló mechanizmus

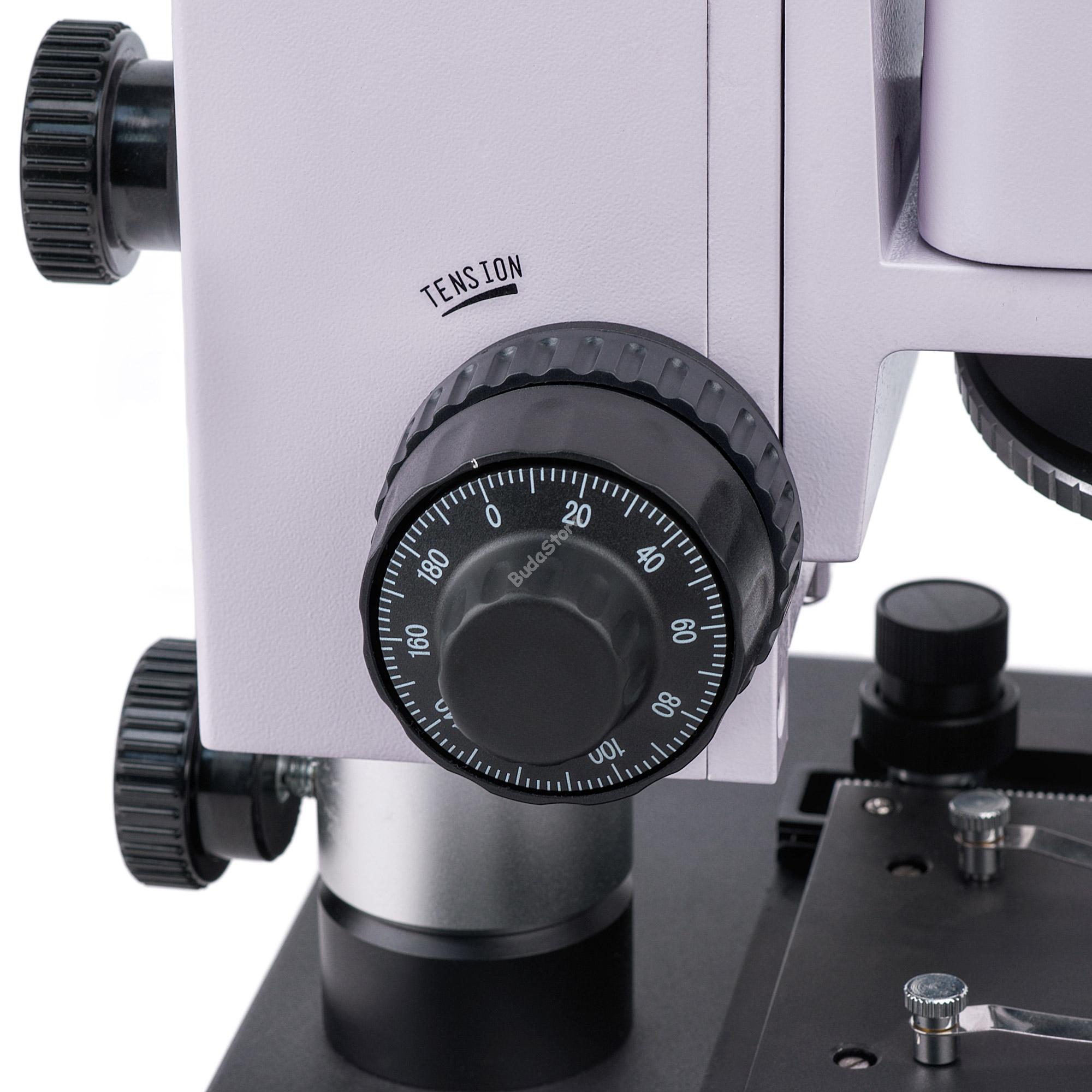

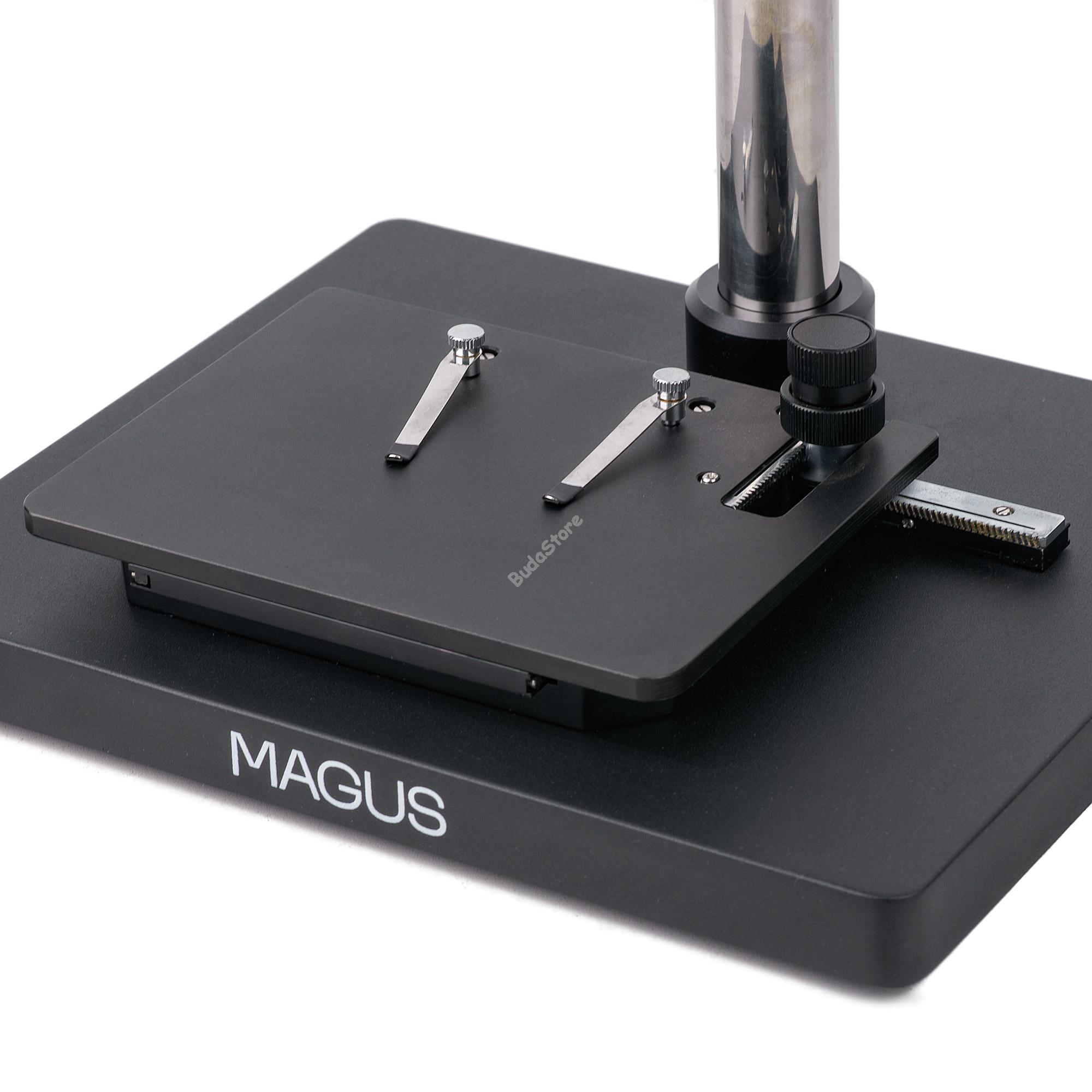

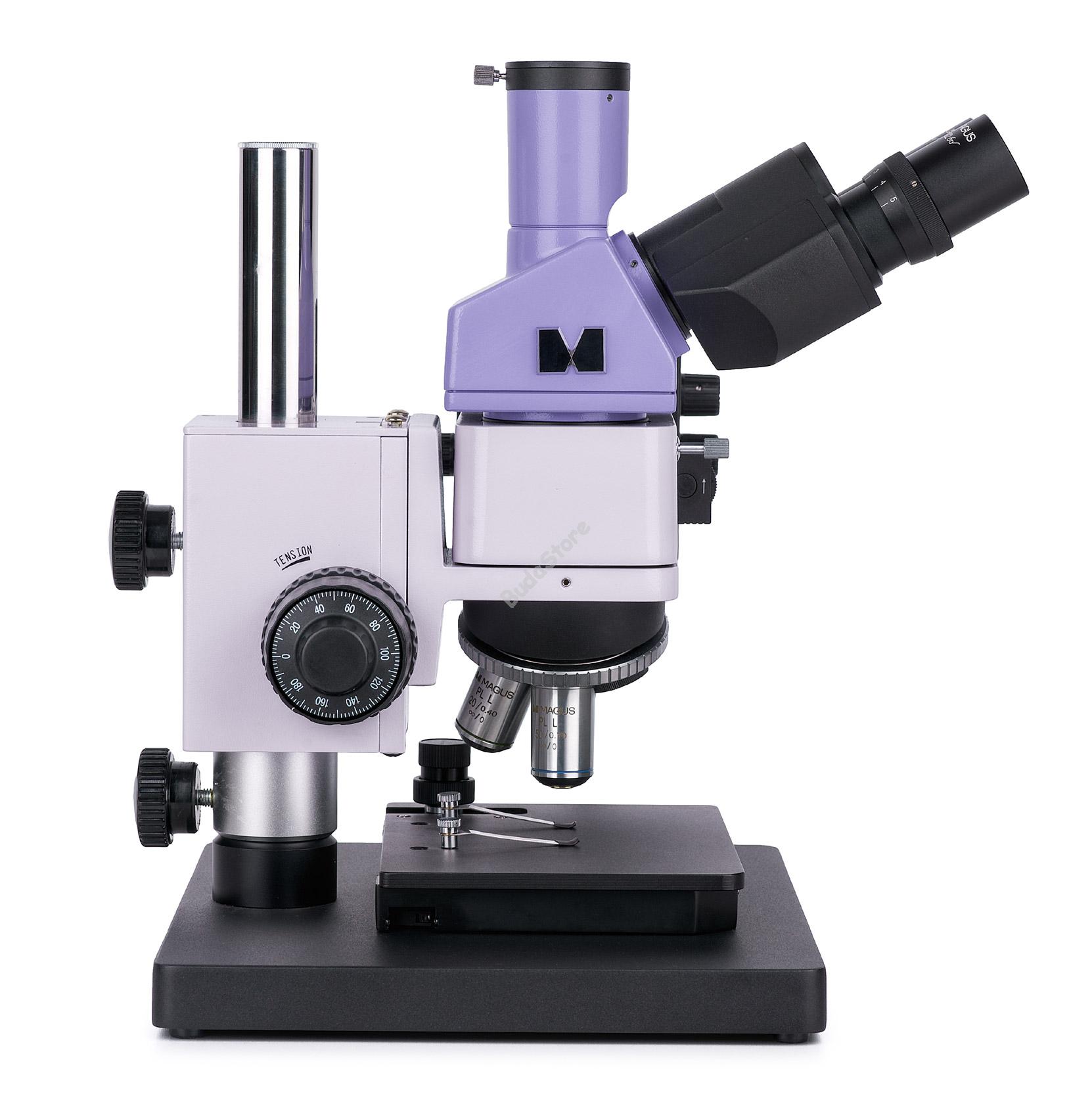

Az egyedi kialakítású állvány és a fókuszáló mechanizmus két előnyt is kínál: a kompakt méretet, valamint annak a lehetőségét, hogy bármilyen magasságú mintákat megvizsgáljanak. A mikroszkóp könnyedén elhelyezhető minden olyan laboratóriumi bútorra, amin 40 cm magasságú szabad hely van. A kis minták tanulmányozásához egy kéttengelyes tárgyasztal használható. A fókusz az állvány két oldalán található koaxiális durva- és finomszabályozó gombok elforgatásával állítható. A mechanizmusok pontosak és akadásmentesen működnek. Durva feszességállításra is van lehetőség.

Tartozékok

A mikroszkóp opcionális kiegészítőkkel is bővíthető, beleértve a nagy munkatávolságú objektíveket, a szemlencséket, a digitális kamerát és a kalibrációs tárgylemezeket.

A mikroszkóp főbb jellemzői:

• A minta magasságára és méretére vonatkozóan nincs korlátozás
• Háromszemlencsés fejrész háromszemes tubussal digitális fényképezőgép felszereléséhez (100:0 és 0:100 sugárnyaláb-elosztással)
• Meleg fényű, 30 W-os halogén izzó a visszaverődő fényben történő munkavégzéshez világos látóterű és polarizációs mikroszkópiai technikákkal
• Színszűrők, opcionális Köhler világítás beállításának a lehetősége, fényforrás, valamint központosítható tárgyoldali és apertúra diafragmák
• Kompakt állvány, hogy a mikroszkópot kis bútorokon is lehessen rögzíteni
• Számos opcionális tartozék

A kamera főbb jellemzői:

• A kamera a HDMI csatlakozón keresztül önállóan is működik, számítógép nélkül. USB 2.0 porton keresztül számítógéphez csatlakoztatható
• A kamera felbontása 1920x1080 képpont, ami ideális a képek Full HD monitoron történő megjelenítéséhez
• A videokimeneti csatlakozótól függően 60 vagy 50 képkocka/mp a mozgó objektumok megfigyeléséhez, videók rögzítéséhez, valamint a készítmény akadás- és késésmentes mozgatásához
• A SONY Starvis színes CMOS háttérvilágítású érzékelő alacsony zajszintet és még gyenge fényviszonyok között is nagy fényérzékenységet biztosít. Tisztább, világosabb és színtelítettebb képeket fog kapni.
• Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

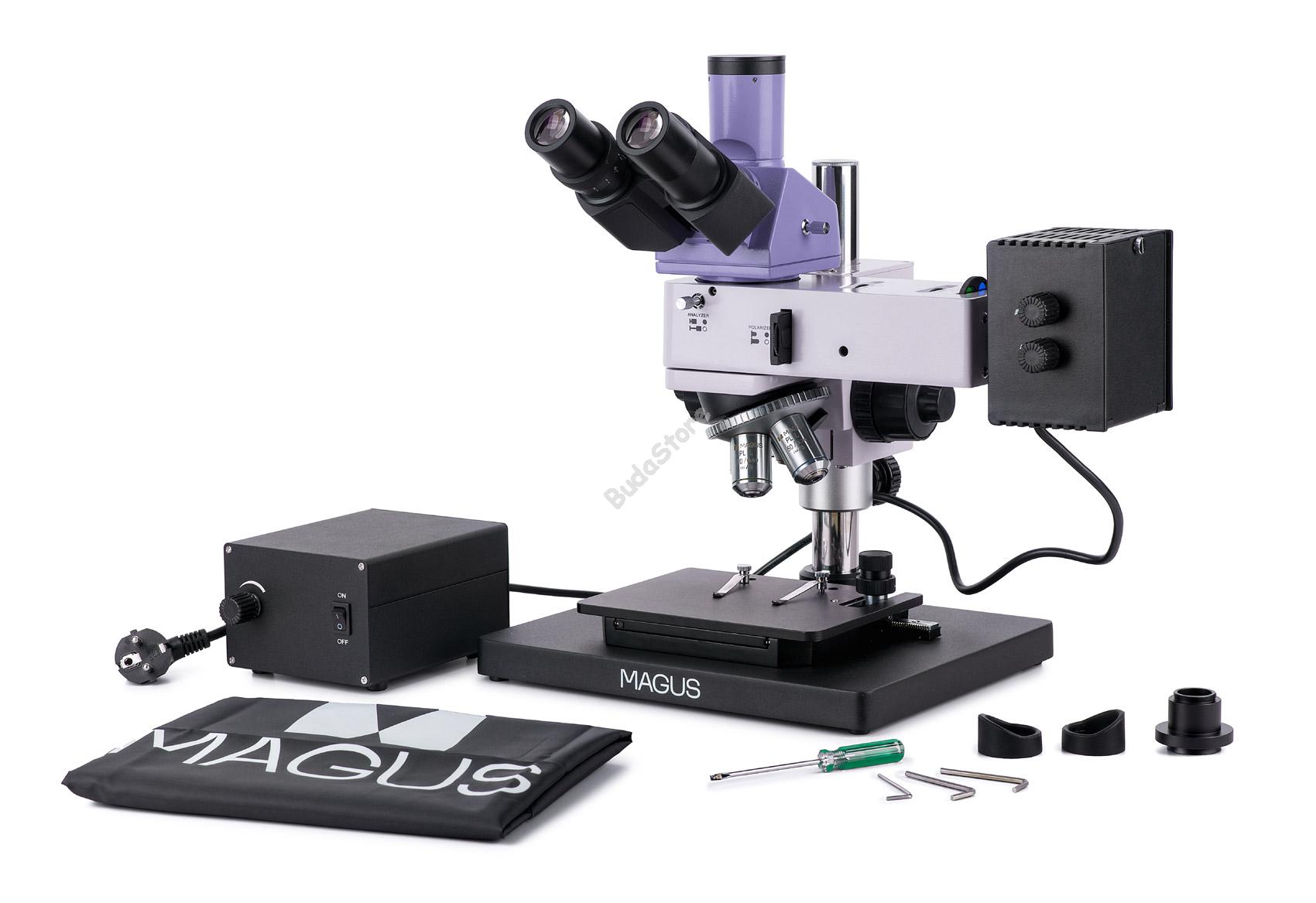

A készlet tartalma:

• MAGUS CHD20 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 2.0 kábel (2 m), USB egér, 32 GB-os SD-memóriakártya, AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• MAGUS MCD20 LCD monitor
• Fókuszáló mechanizmus, tárgyasztallal és revolverfejjel rendelkező állvány
• Fényvisszaverő világítás lámpaházzal
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PL H 5x/0,12 SzM 26,1 mm
• Végtelen síkú akromatikus objektív: PL H 10x/0,25 SzM 20,2 mm
• Végtelen síkú akromatikus objektív: PL H 20x/0,40 SzM 8,80 mm
• Végtelen síkú akromatikus objektív: PL H 50x/0,70 SzM 3,68 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Tápbemenetes talapzat
• Tápkábel
• Fényvisszaverő világítás tápkábele
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL H 40x/0,60 SzM 3,98 mm
• Végtelen síkú akromatikus objektív: PL H 60x/0,70 SzM 2,08 mm
• Végtelen síkú akromatikus objektív: PL H 80x/0,80 SzM 1,25 mm
• Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) SzM 0,40 mm
• Kalibrációs tárgylemez
