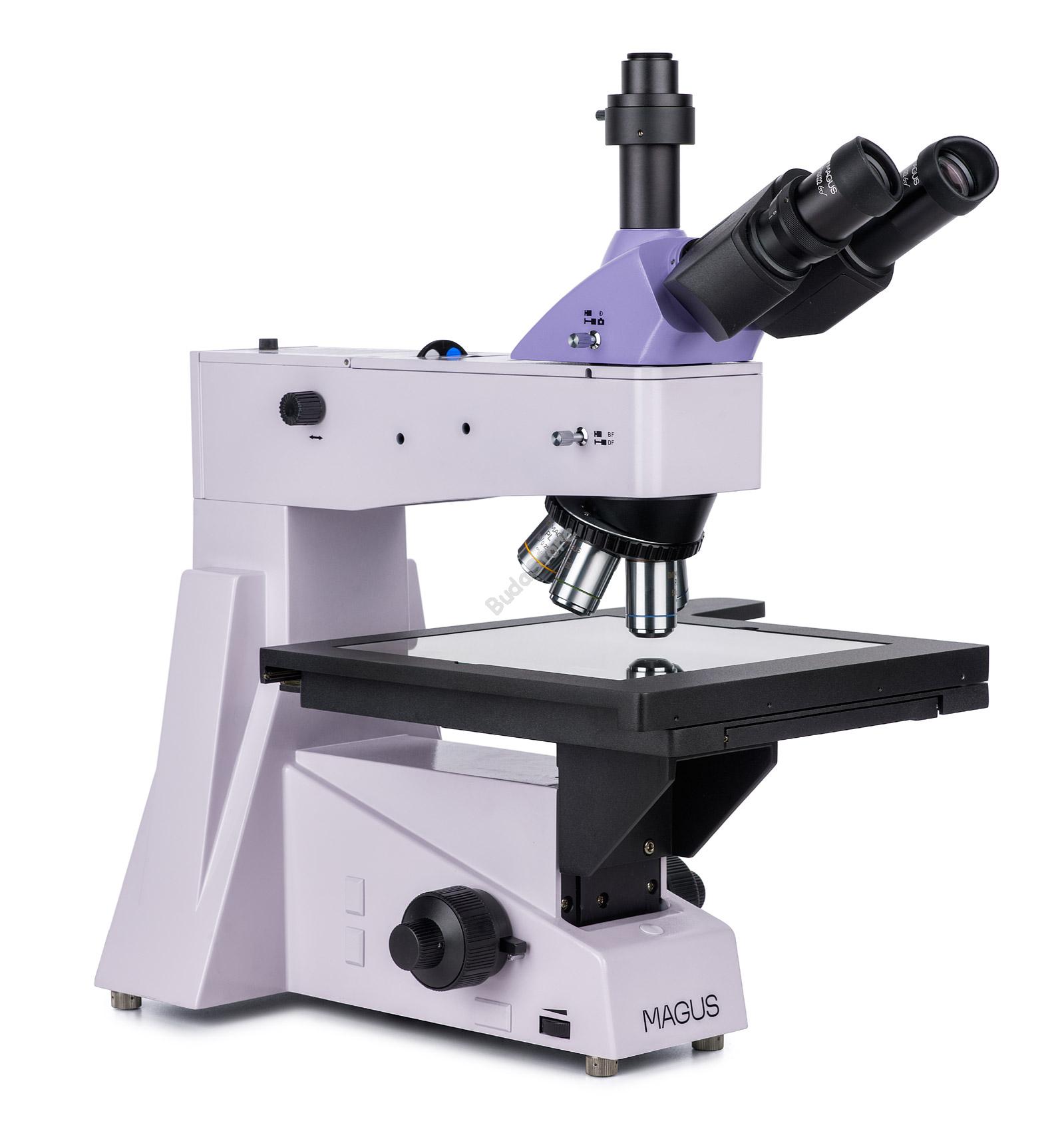

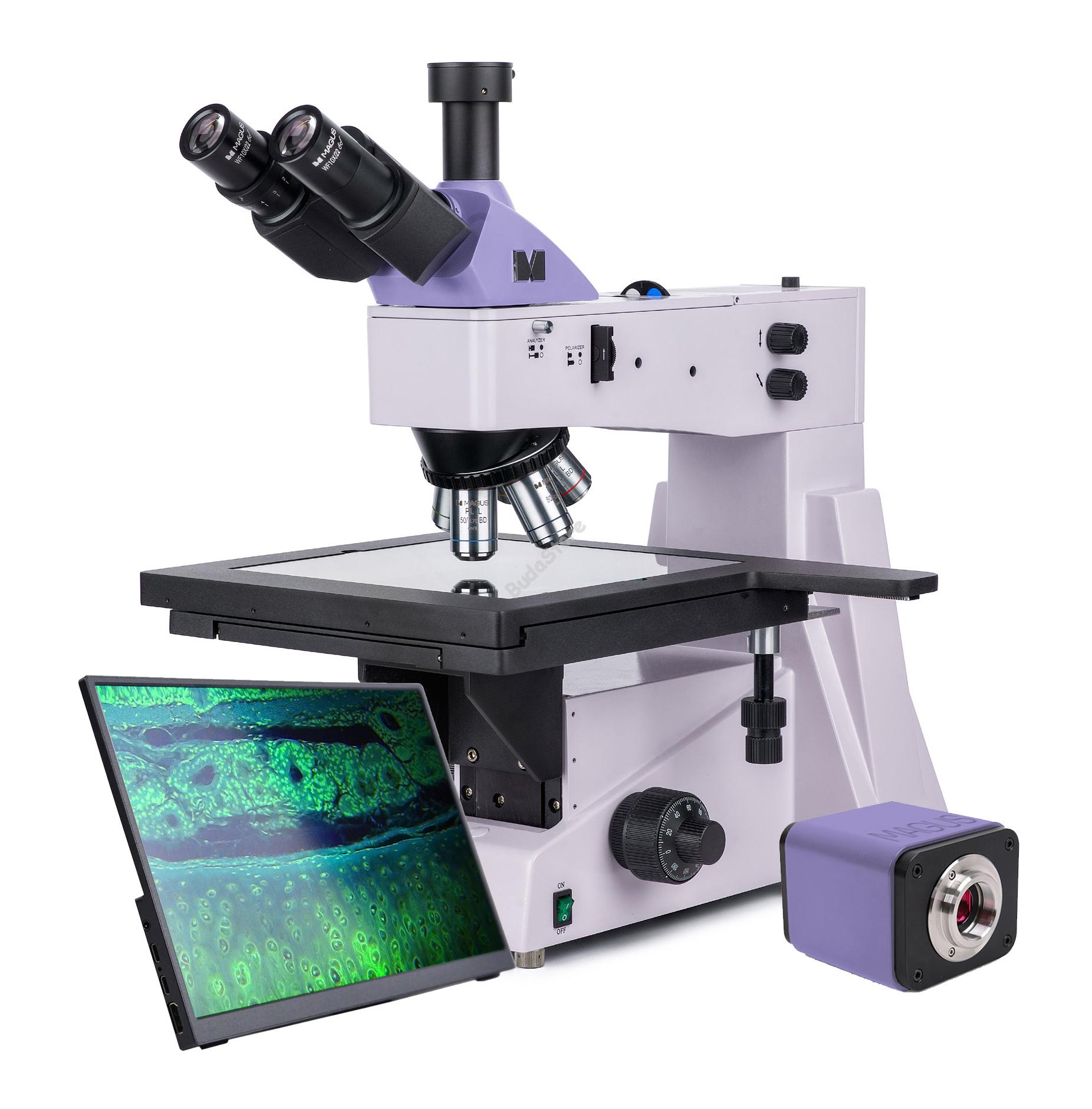

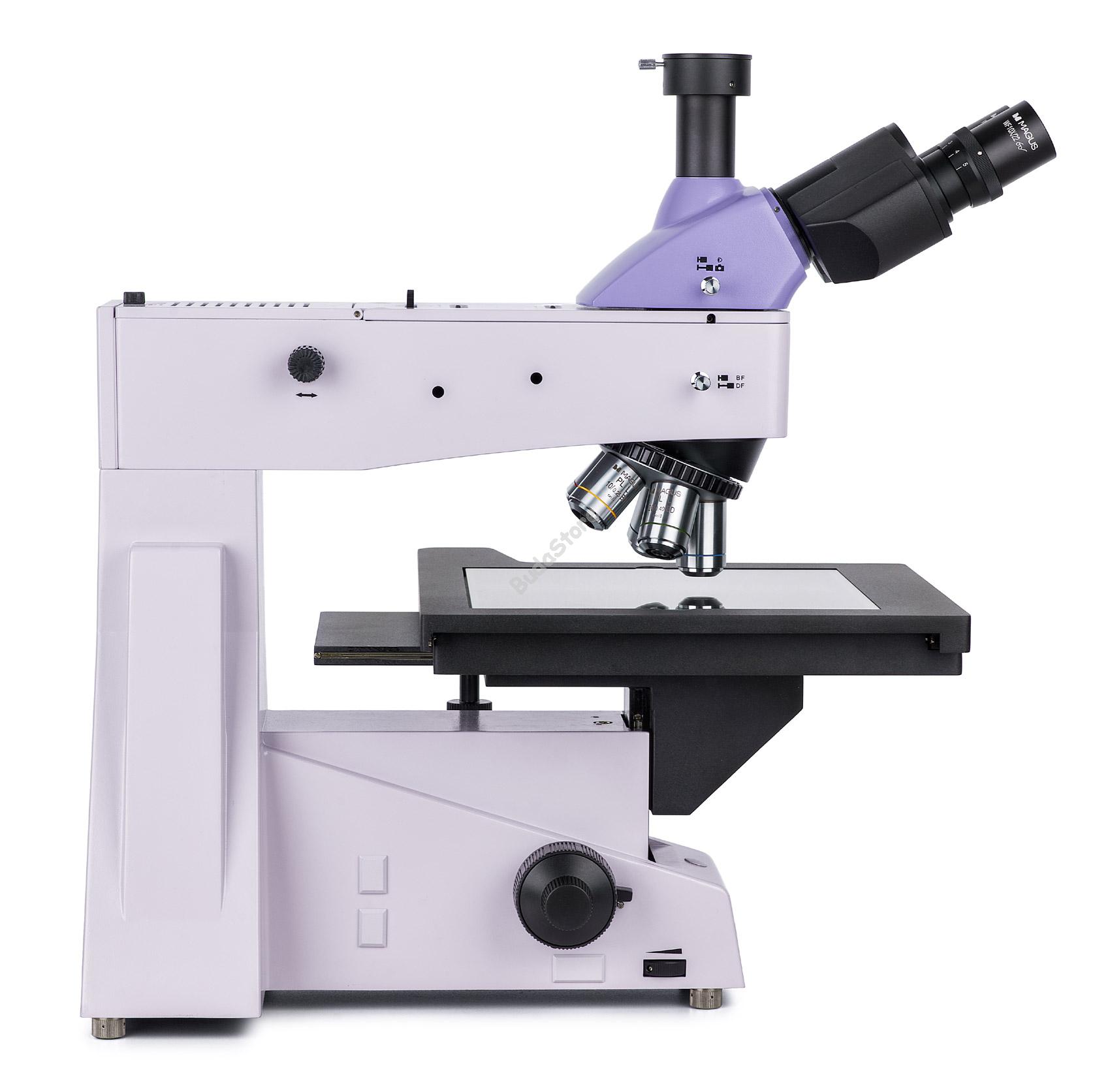

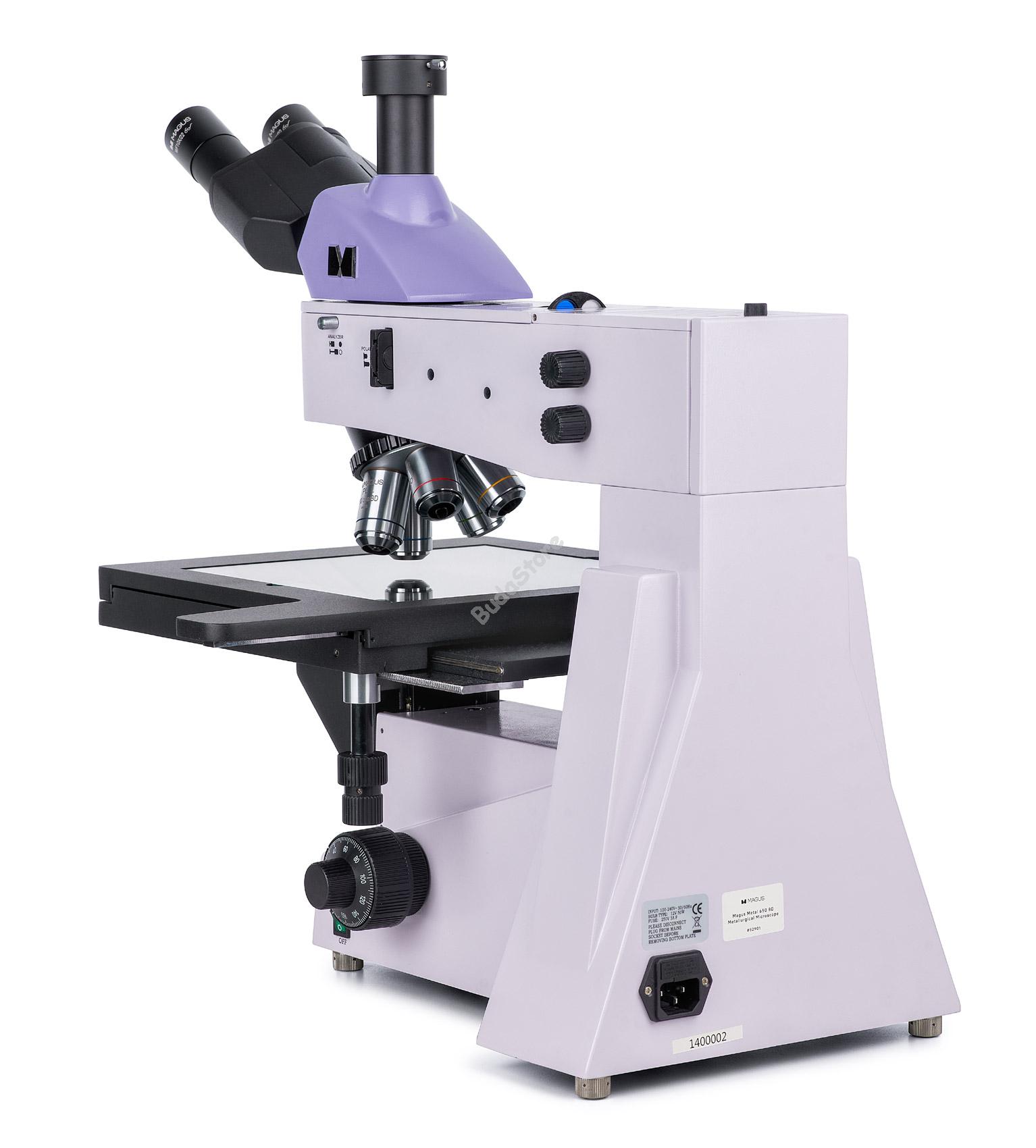

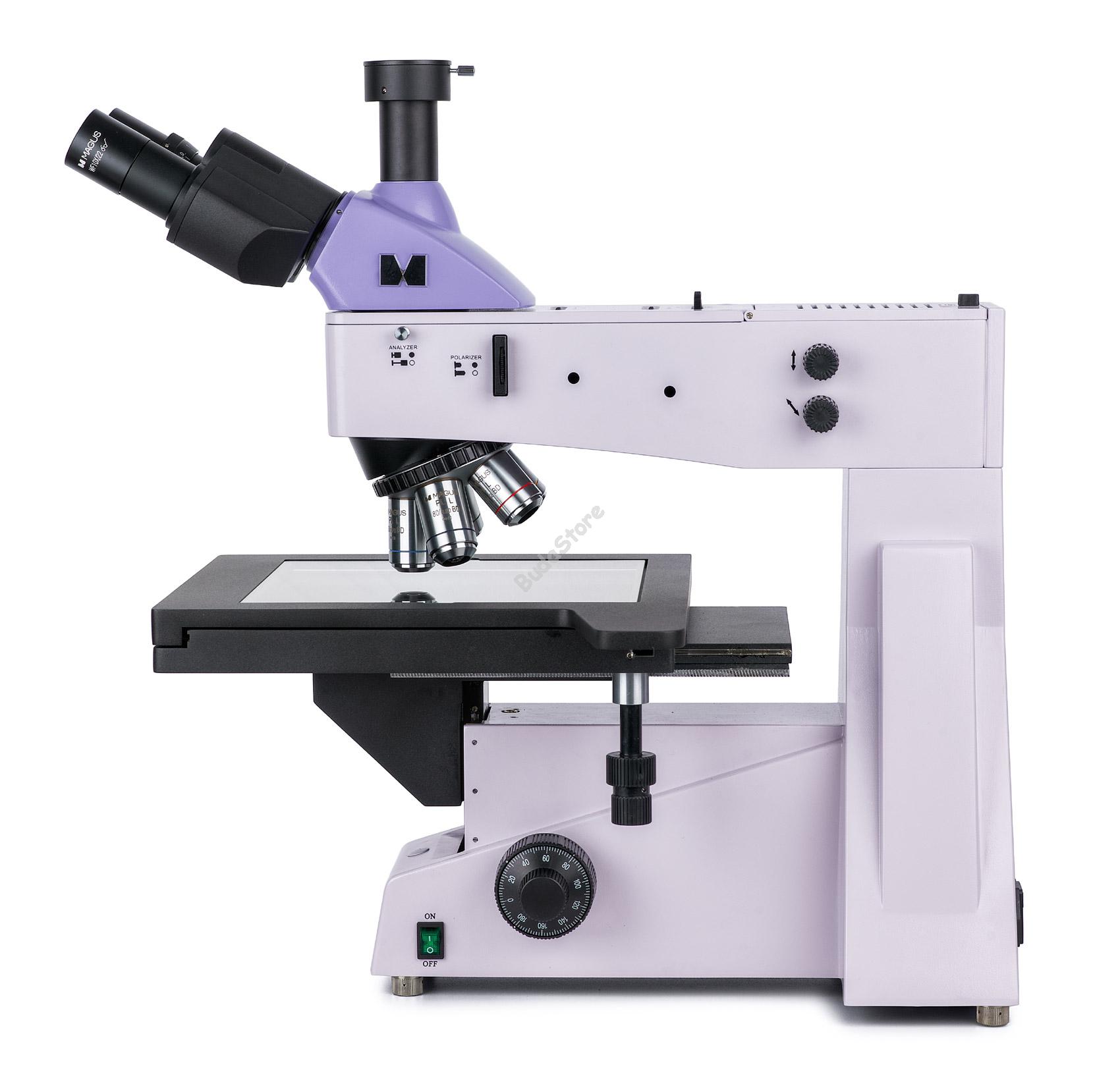

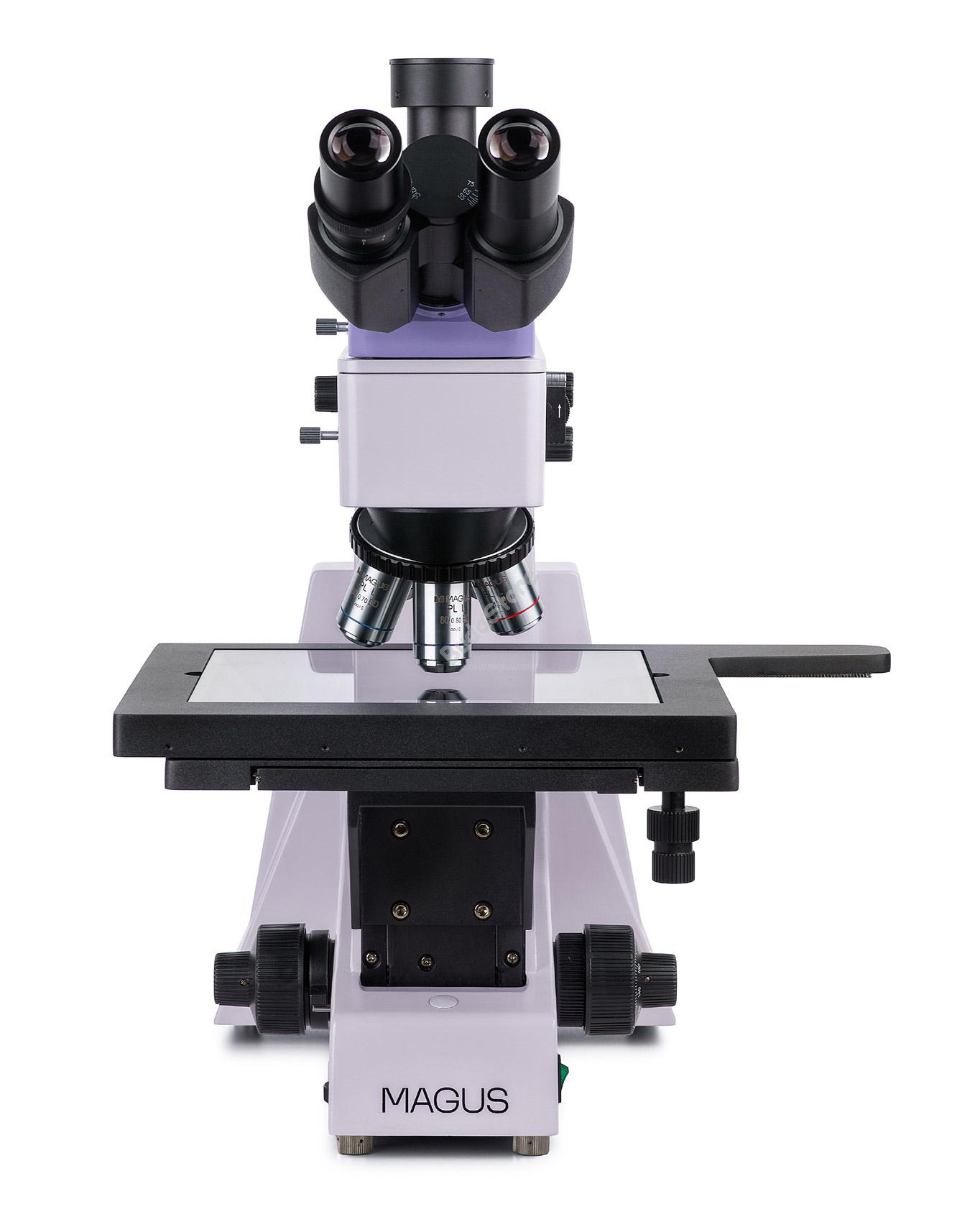

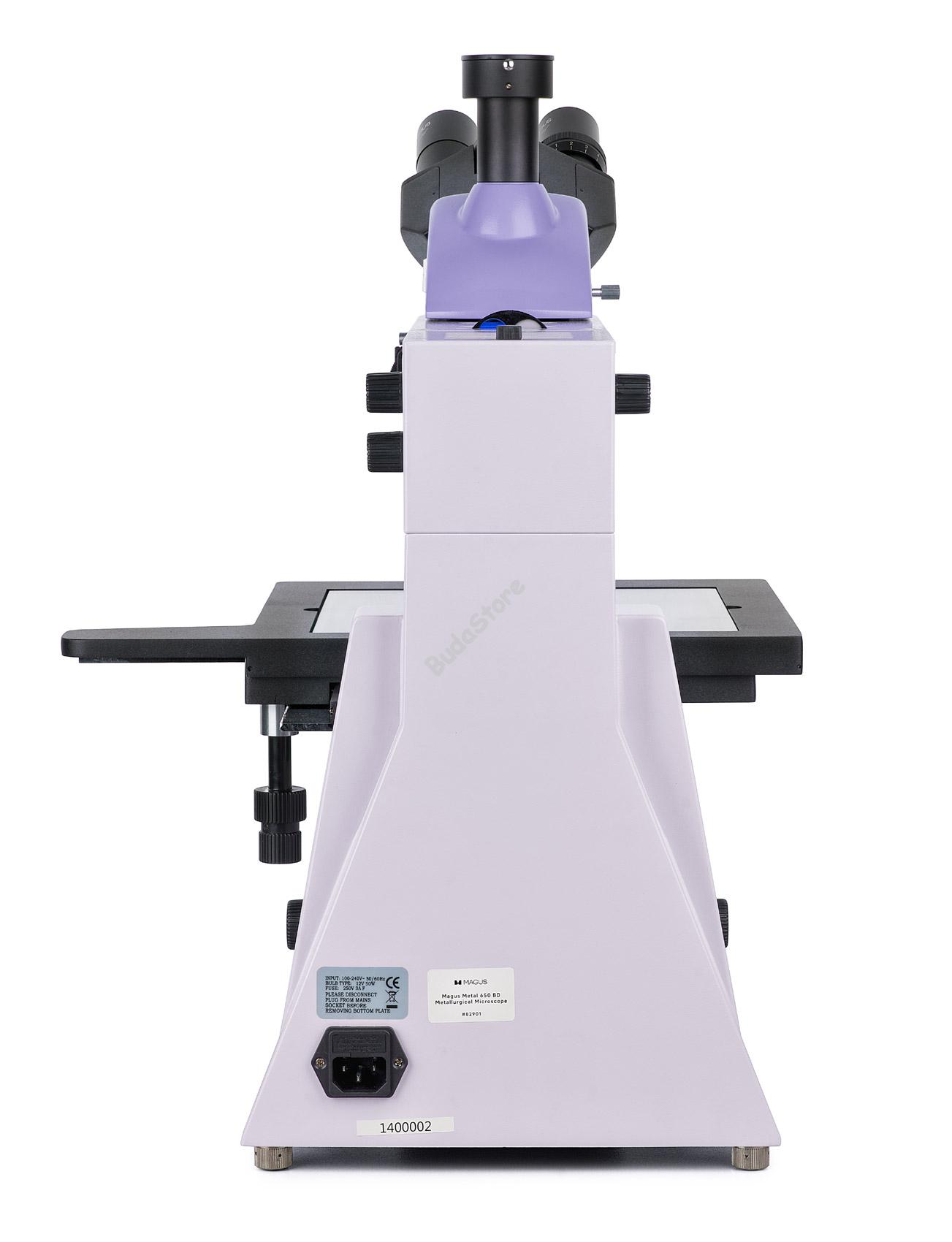

A MAGUS Metal D650 BD LCD metallográfiai digitális mikroszkóp fotómaszkok, integrált áramkörök, nyomtatott áramköri kártyák, valamint más hosszú és széles objektumok felületeinek a vizsgálatára alkalmas. Nagy tárgyasztalán nagy minták is könnyen elférnek, a 0,7 µm-es értékű finomfókuszálási skála pedig még magas nagyítási fok mellett is nagyon precíz megfigyeléseket tesz lehetővé. Világos látóterű, sötét látóterű és polarizált fényű mikroszkópiai technikák. A mikroszkóp minőség-ellenőrző laboratóriumok, kutatóközpontok és egyetemi tanszékek számára is alkalmas.

Digitális kamera

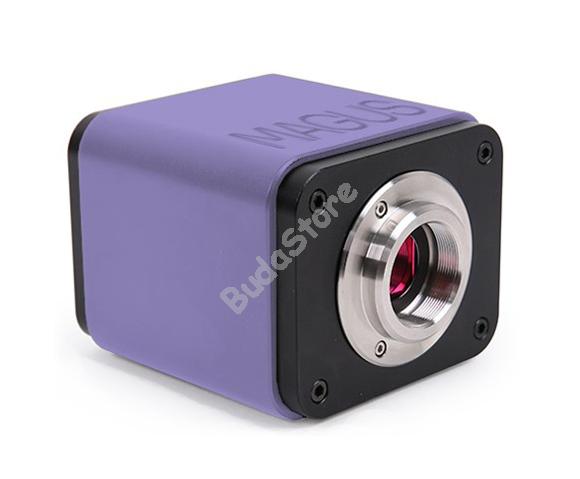

A MAGUS CHD40 egy olyan digitális HDMI-kamera, amely három videointerfésszel, valamint a monitor felbontásától függően a 4K és Full HD közötti automatikus váltási funkcióval rendelkezik.
A kamera 8 megapixeles érzékelője HDMI-n vagy USB 3.0-n keresztül csatlakoztatva valósághű, 4K felbontású (3840x2160 px) képeket készít. Wi-Fi-n keresztüli csatlakozás esetén Full HD (1920x1080 px) képminőség érhető el. A kamera HDMI-interfésszel közvetlenül TV-hez, monitorhoz vagy projektorhoz csatlakoztatható. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. A kamerát Wi-Fi-n vagy USB 3.0-n keresztül csatlakoztathatja számítógéphez. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik.
A kamera ötvözi a magas FPS értéket és a nagy sávszélességű HDMI-t. Így a videók élénk színűek, a képkockák között nincsenek lefagyások, sem hézagok. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.

Monitor

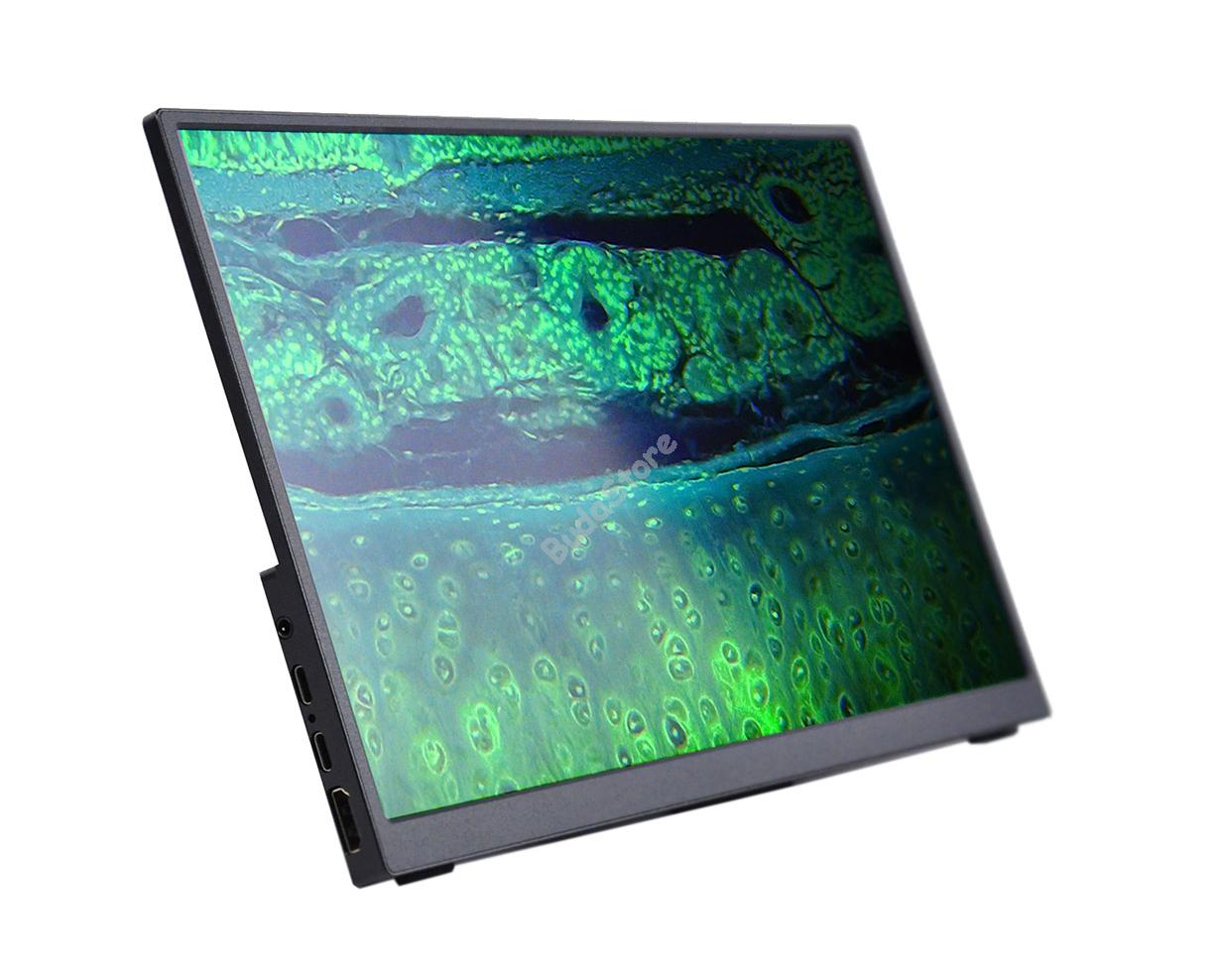

A MAGUS MCD40 monitor a MAGUS mikroszkóp vizualizációs rendszerének használatára szolgál. A monitor olyan kamerához csatlakozik, amely a mikroszkópra van szerelve, hogy valós idejű képeket jelenítsen meg. A MAGUS 4K HDMI kamerákat támogatja. A képernyő képátlója 13,3 hüvelyk. Az IPS mátrix nagy betekintési szögekkel rendelkező, fényes képeket biztosít. Ha ferde irányból nézi a kijelzőt, a színvisszaadás akkor sem torzul. A kijelzőt helyezheti összecsukható állványra, asztalra vagy polcra, vagy közvetlenül rögzítheti azt a kamerára vagy a mikroszkóp állványára.

Optikai elemek

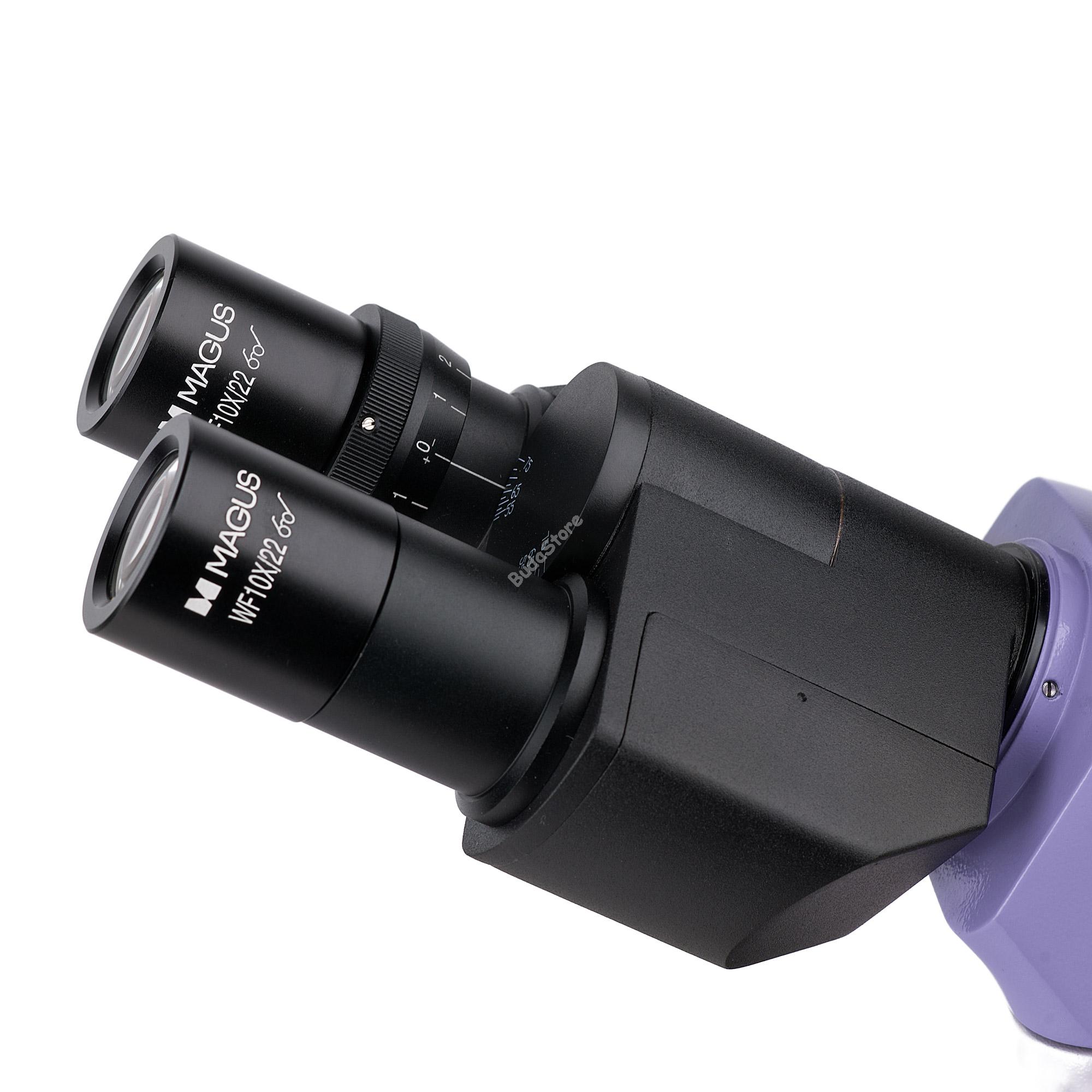

A háromszemlencsés fejrész a digitális kamera felszereléséhez alkalmas háromszemlencsés tubussal rendelkezik. A fény/kamera választógombbal a fénysugár a kamerára irányítható, és így világos és részletes fényképek és videók készíthetők, amelyek aztán egy külső képernyőn megjeleníthetők. A kamerát az alapkonfiguráció nem tartalmazza. A bal szemlencsén egy dioptriagyűrű található a kép beállításához.

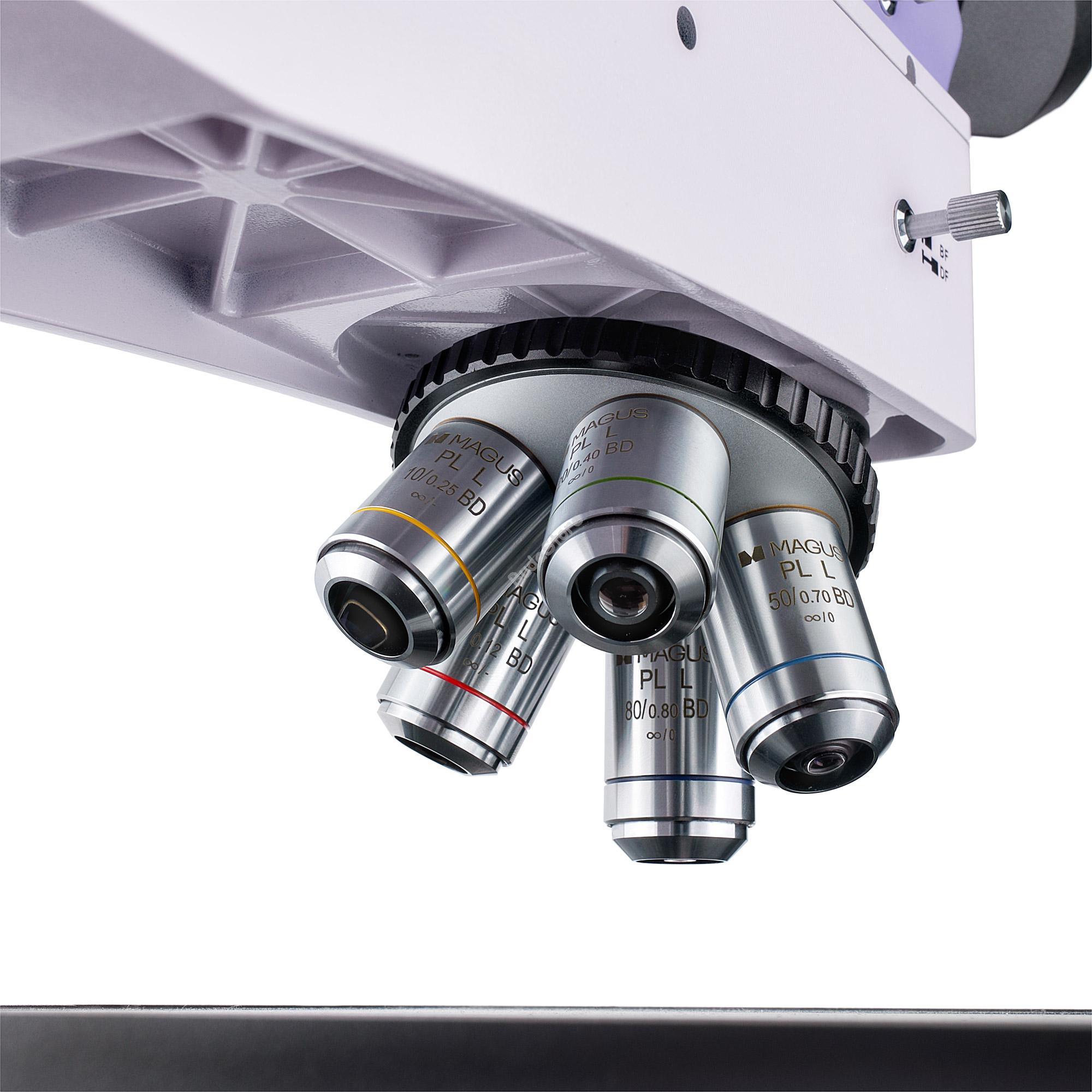

A BD szimbólummal jelzett sík-akromatikus objektíveket kifejezetten világos és sötét látóterű mikroszkópiai technikákhoz tervezték. Az objektíven nagy munkatávolsággal rendelkeznek. Ötöt mellékelünk a termékhez, amelyeket a revolverfej egy-egy foglalatába lehet szerelni. A beszerelt objektívek szükség szerint gyorsan kicserélhetők opcionális objektívekre. Végtelenre korrigált optikai elemek 50–800x nagyítással. Az objektívekkel ellátott revolverfej a belső tér felé van tájolva – a felhasználó láthatja az optikai útvonalba behelyezett objektívet.

Megvilágítás

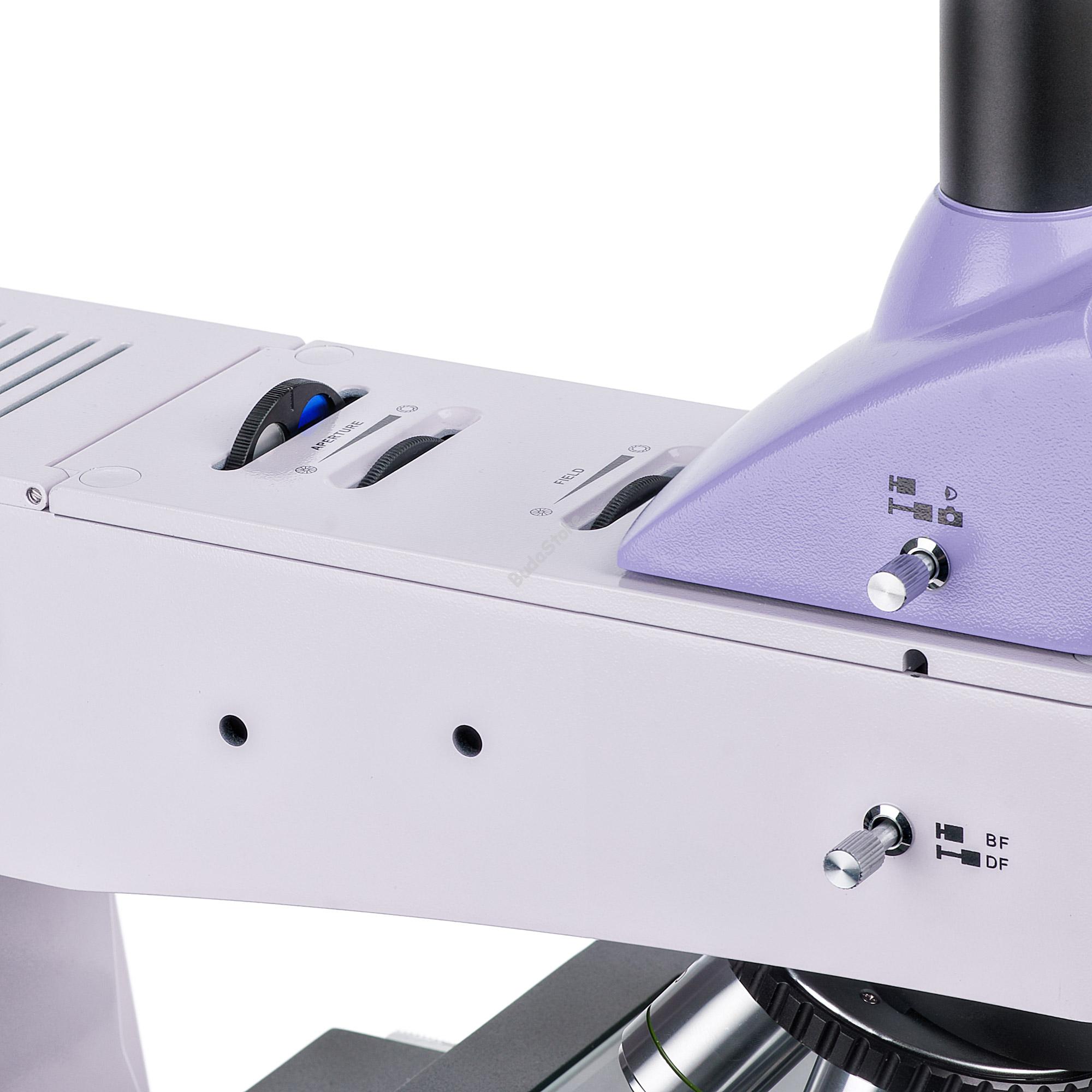

A visszaverődő fényű világítórendszert úgy tervezték, hogy bármilyen objektív és bármilyen mikroszkópiai technika alkalmazása esetén a lehető legrészletesebb megfigyelést tegye lehetővé. A fényforrás egy 50 W-os halogén izzó, ami világos, egyenletes és meleg fényt biztosít. A Köhler világítási módszer lehetővé teszi a világítás beállítását. A termékhez szűrők is tartoznak a színrenderelés érdekében, valamint egy polarizációs eszköz (beépített analizátor és eltávolítható polarizáló) is. A fényforrás, az apertúra és a tárgyoldali diafragmák központosíthatók. A világítórendszer egy sötét látóterű eszközt is tartalmaz.

Tárgyasztal és fókuszáló mechanizmus

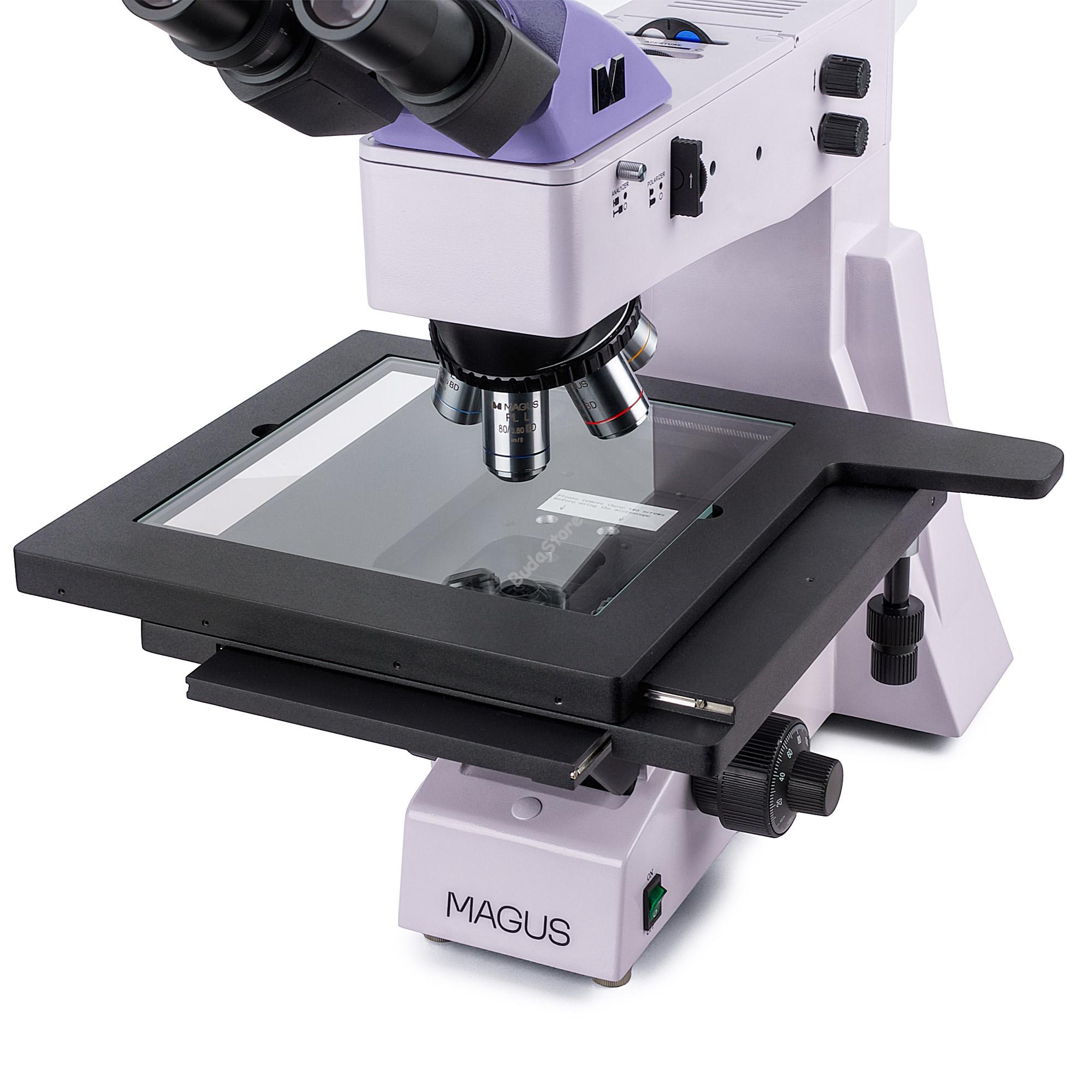

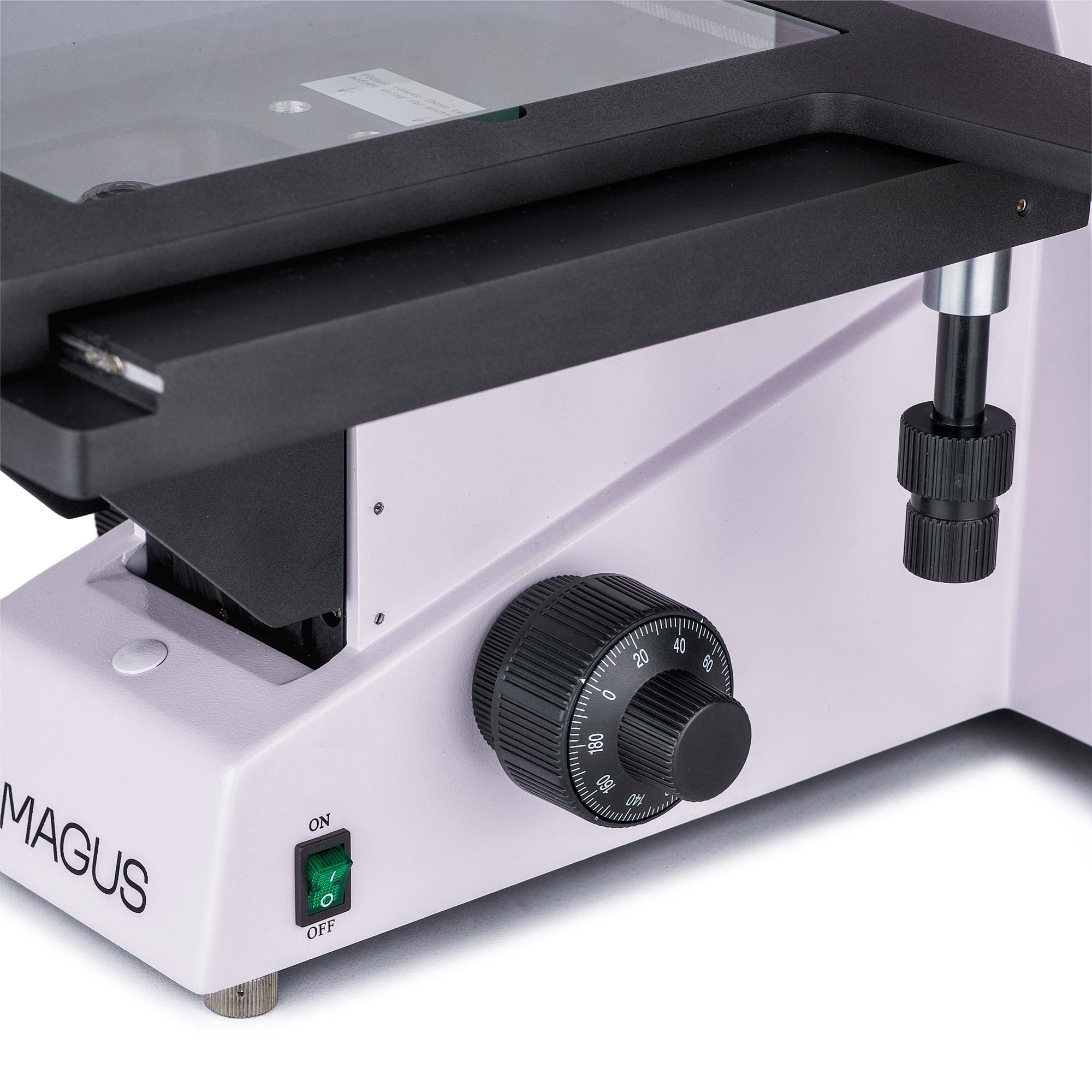

A mikroszkóp különleges jellemzője a 280x270 mm-es nagy tárgyasztal, amely az X és Y tengelyek mentén 204 mm-es tartományban mozgatható. A fókuszálás a durva és finom fókuszállító gombok elforgatásával szabályozható. Stabilan és akadásmentesen működnek, ráadásul a finomfókuszálási skála értékének köszönhetően magas nagyítási fok mellett is pontosan működik a termék. A durvafókusz rögzítőgombbal rendelkezik, és állítható a feszültsége. A fókuszállító gombok a mikroszkóp talapzatánál találhatók, így Ön nyugodt és kényelmes testtartást vehet fel. Így kezét az asztalra teheti, nem kell a levegőben tartania.

Tartozékok

További kiegészítőkkel kihozhatja a legtöbbet a MAGUS Metal 650 BD mikroszkópból, beleértve a szemlencséket, a világos és sötét látóterű megfigyelésekhez való nagy munkatávolságú objektíveket, a kalibrációs tárgylemezeket, valamint a digitális kamerákat.

A mikroszkóp főbb jellemzői:

• Precíz fókuszálás a 0,7 µm-es értékű finomfókuszálási skálának köszönhetően durvafókuszálás reteszelőgombbal és feszességállítással
• Nagy tárgyasztal a hosszú és széles objektumok könnyű megfigyeléséhez, amely két tengely mentén széles tartományban mozgatható
• Sík-akromatikus optikai elemek, háromszemlencsés fejrész 100:0 és 0:100 sugárosztóval, háromszemlencsés tubus a kamera beszereléséhez

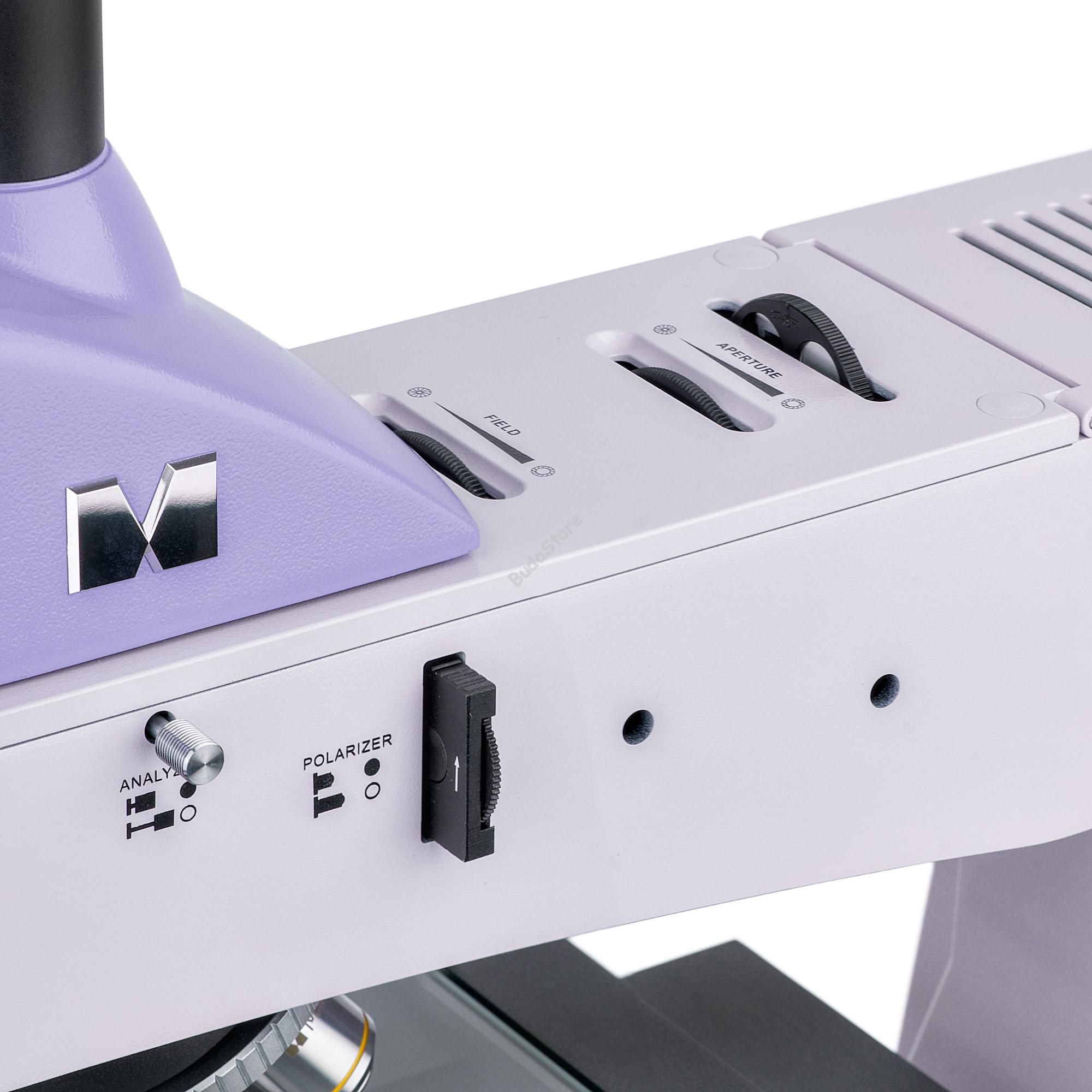

• A fényforrás, a tárgyoldali és az apertúra diafragmák központosíthatók, Köhler világítás beállítása, polarizációs eszköz, színszűrőkből álló készlet, sötét látóterű mikroszkópiai technika
• Világítórendszer – 50 W-os halogén izzó 220 V-os tápellátással és állítható fényerősséggel
• Opcionális kiegészítők

A kamera főbb jellemzői:

• A kamera önállóan, számítógéphez való csatlakozás nélkül, HDMI-interfészen keresztül működik. Wi-Fi és USB 3.0 interfészen keresztül számítógéphez csatlakoztatható.
• Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)
• 30 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
• A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
• Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

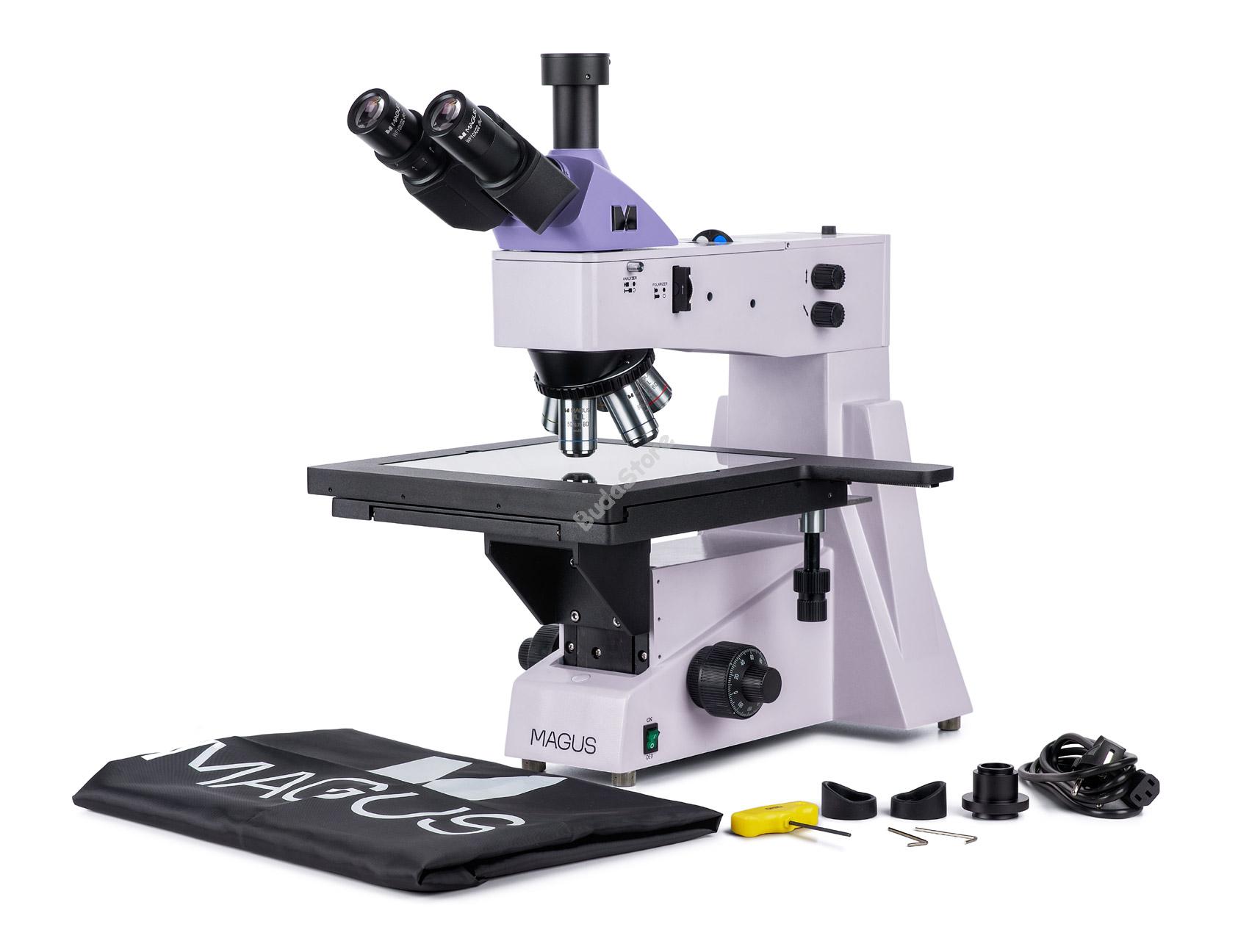

A készlet tartalma:

• MAGUS CHD40 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 3.0 kábel (1,5 m), USB egér, 32 GB-os SD-memóriakártya, USB Wi-Fi-adapter (2 db), AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• MAGUS MCD40 LCD monitor
• Árambemenettel rendelkező talp, fényvisszaverő világítás, fókuszáló mechanizmus, tárgyasztal és revolverfej
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PL H 5x/0,12 BD SzM 9,7 mm
• Végtelen síkú akromatikus objektív: PL H 10x/0,25 BD SzM 9,3 mm
• Végtelen síkú akromatikus objektív: PL H 20x/0,40 BD SzM 7,2 mm
• Végtelen síkú akromatikus objektív: PL H 50х/0,70 BD SzM 2,5 mm
• Végtelen síkú akromatikus objektív: PL H 80x/0,80 BD SzM: 0,8 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Váltóáramú (AC) tápkábel
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL H 40x/0,60 BD SzM 3,0 mm
• Végtelen síkú akromatikus objektív: PL H 60x/0,70 BD SzM 1,9 mm
• Végtelen síkú akromatikus objektív: PL H 100х/0,85 (száraz) BD SzM 0,4 mm
• Kalibrációs tárgylemez
