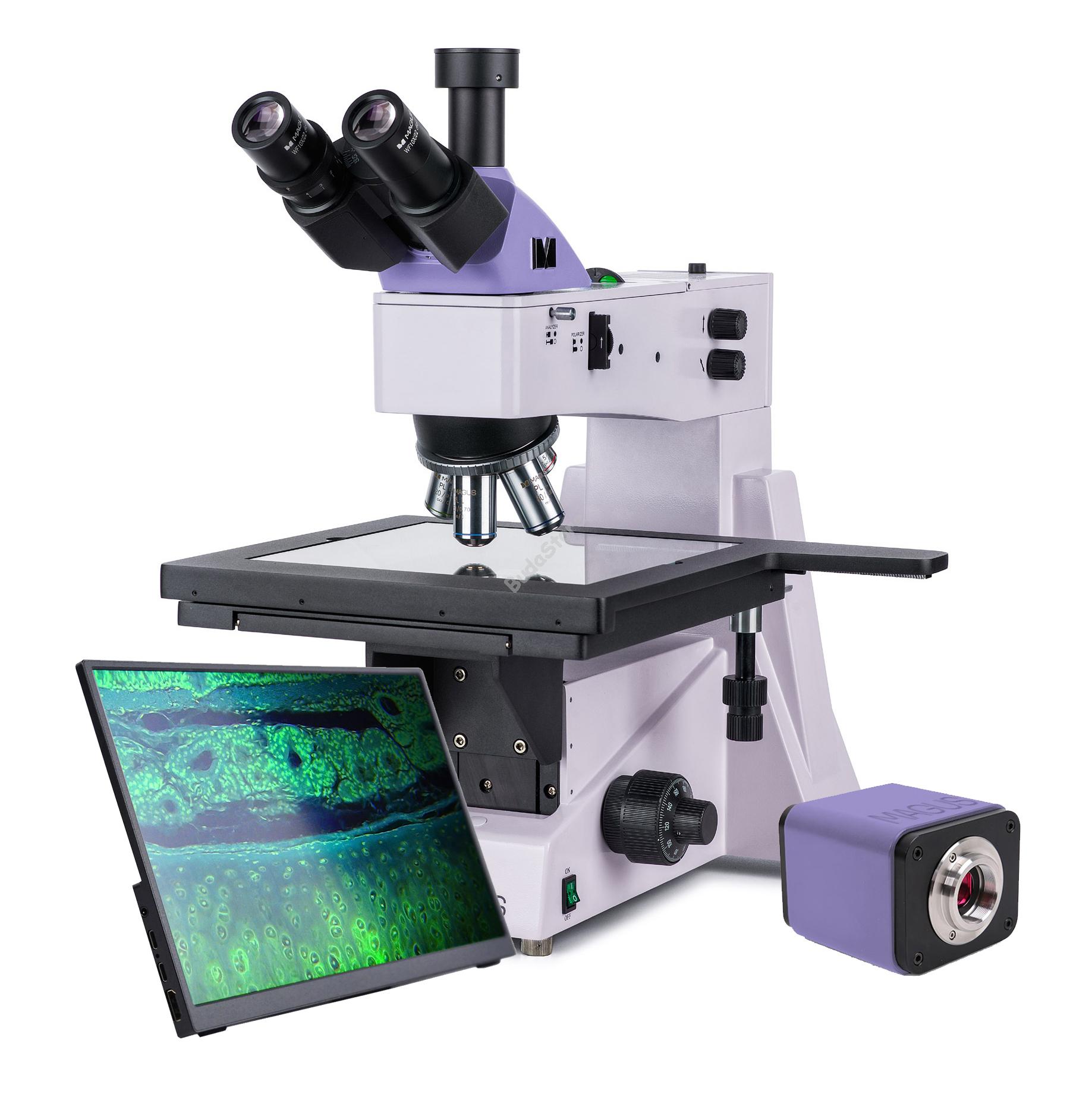

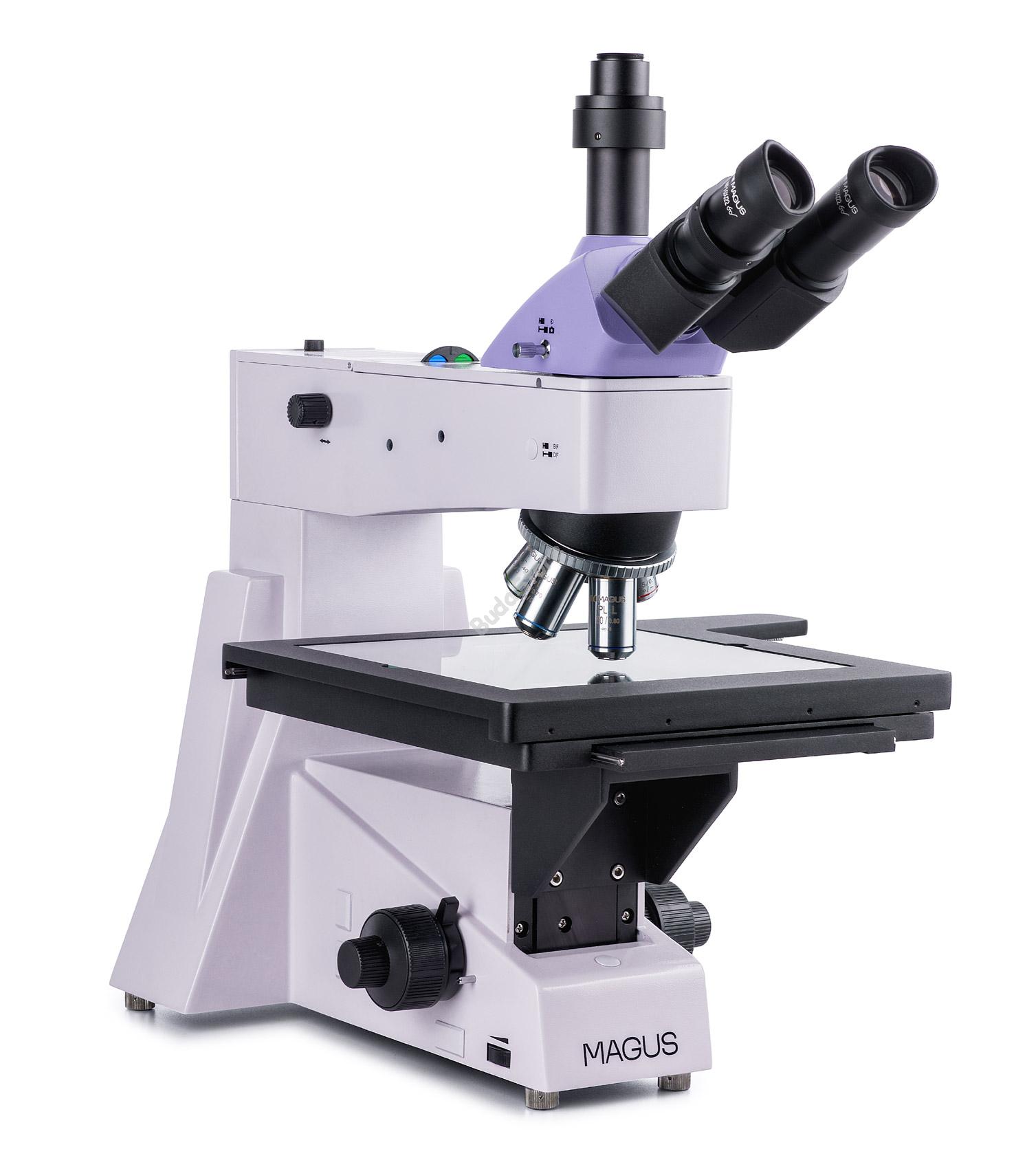

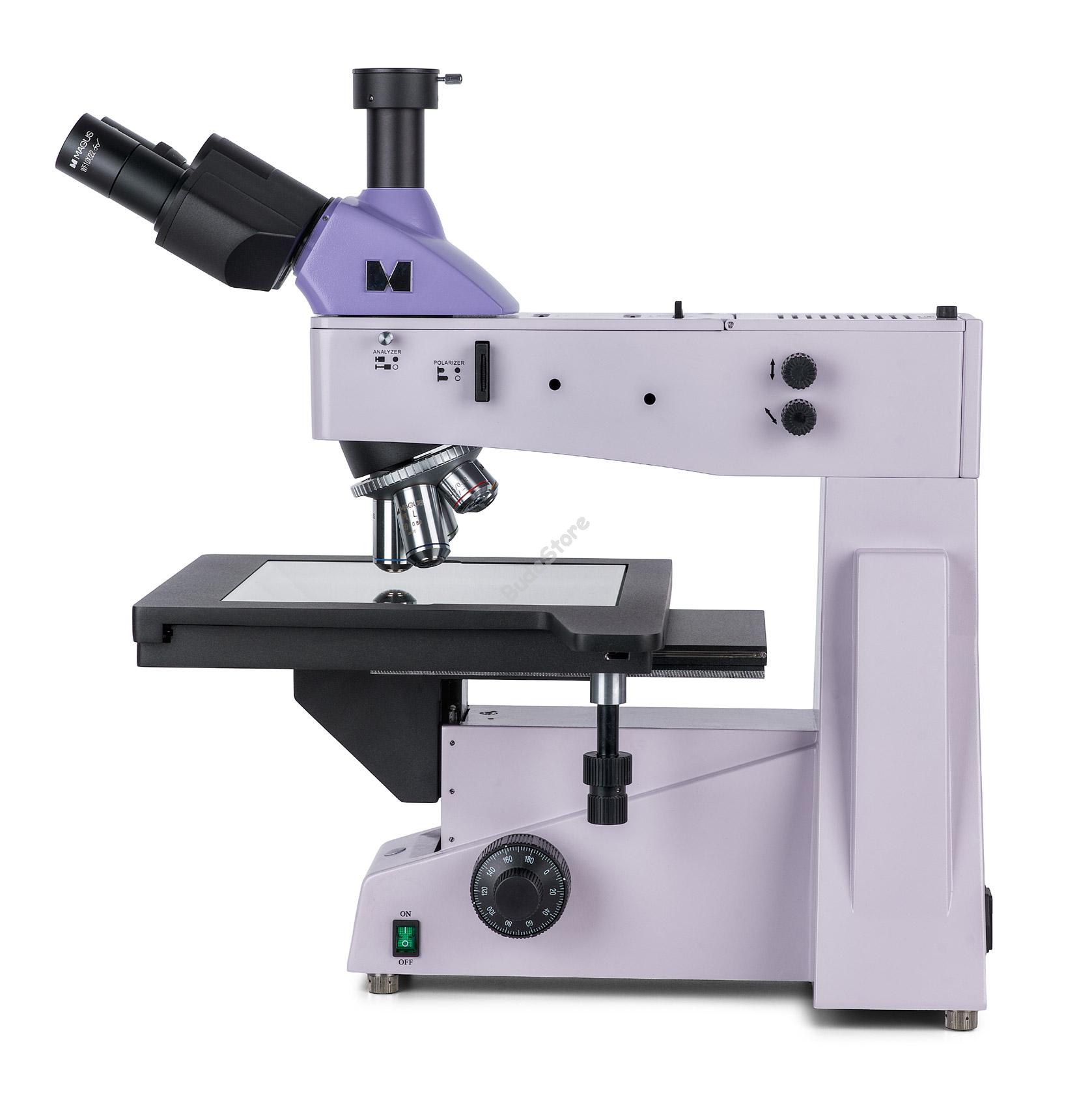

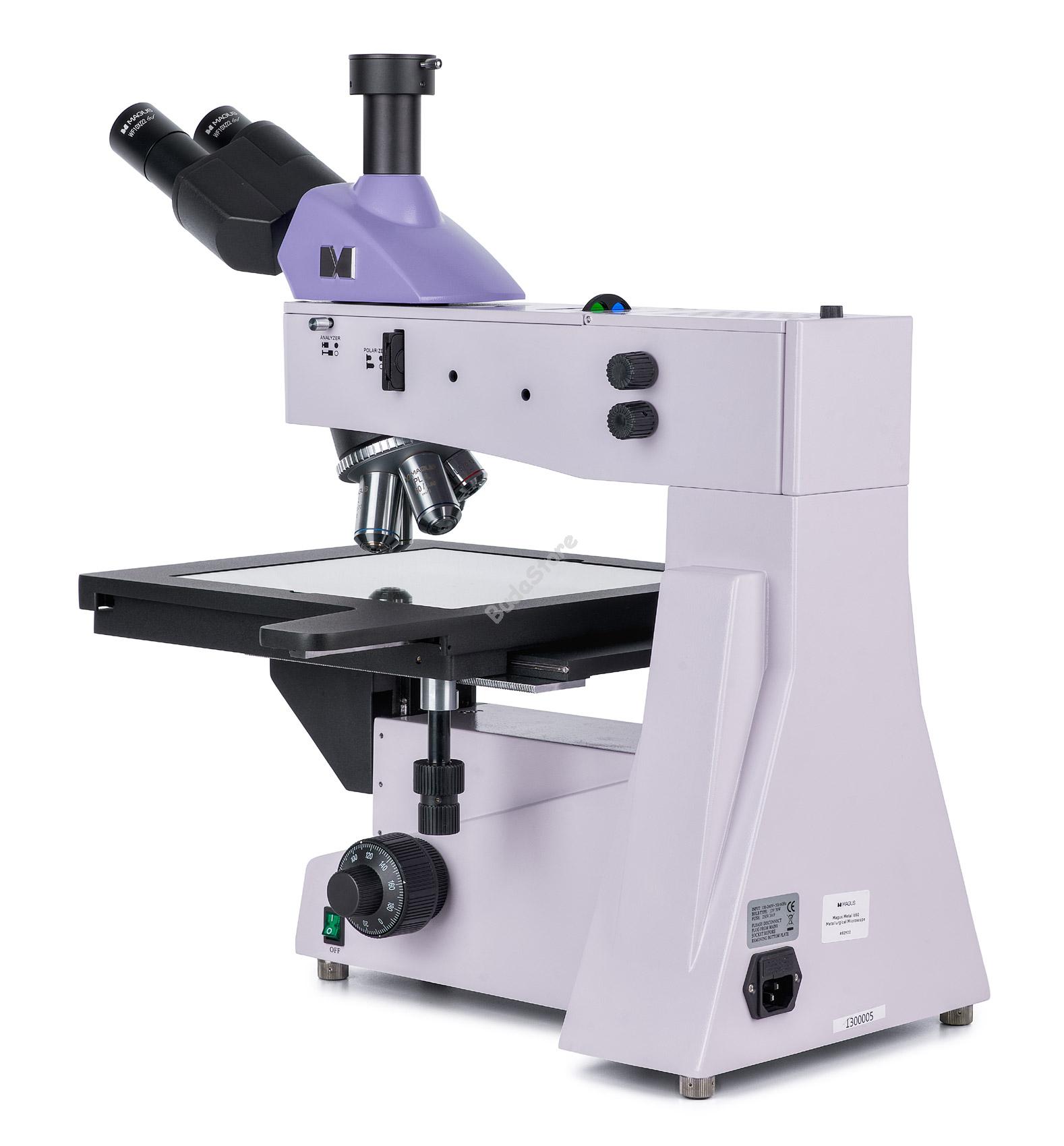

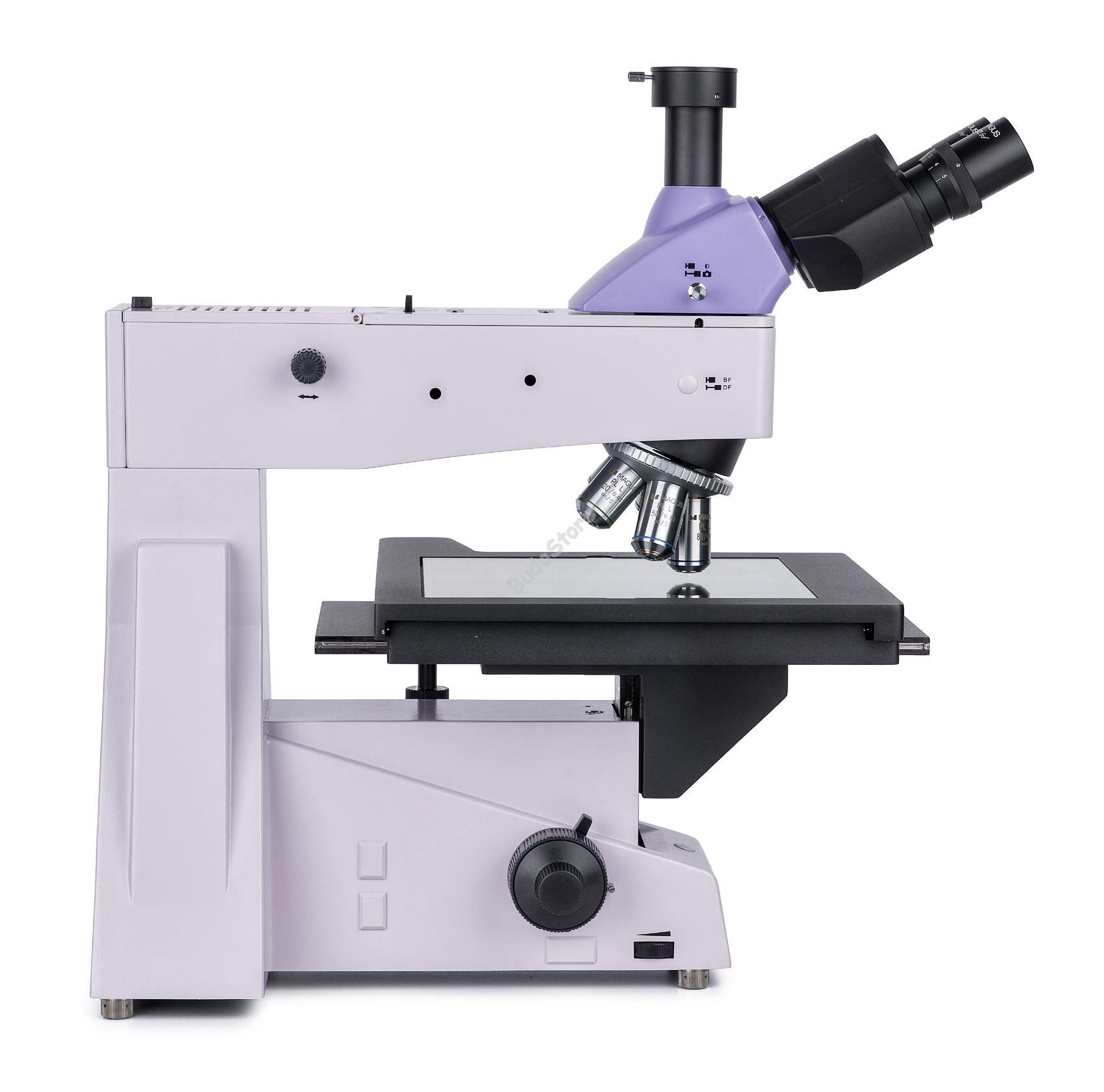

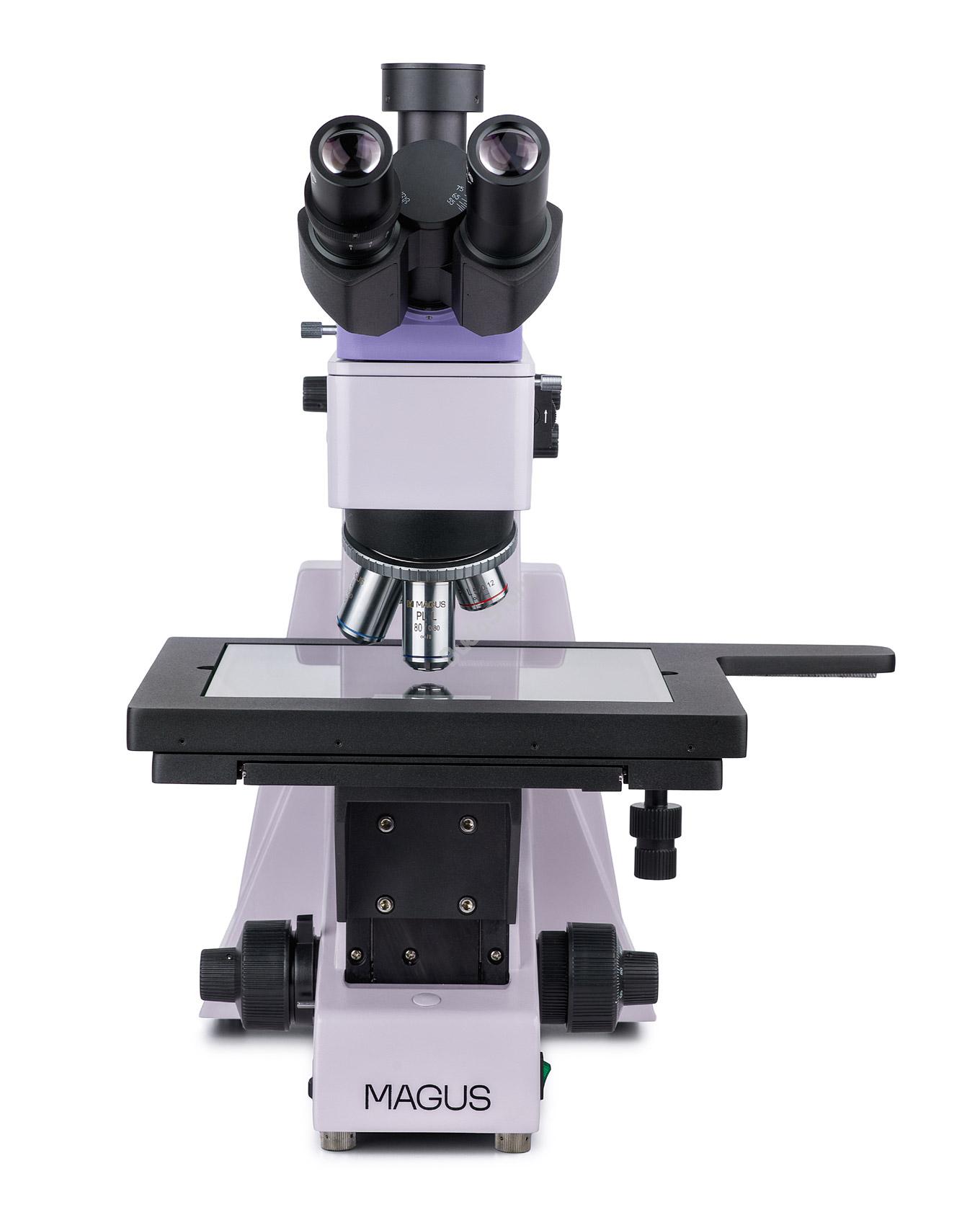

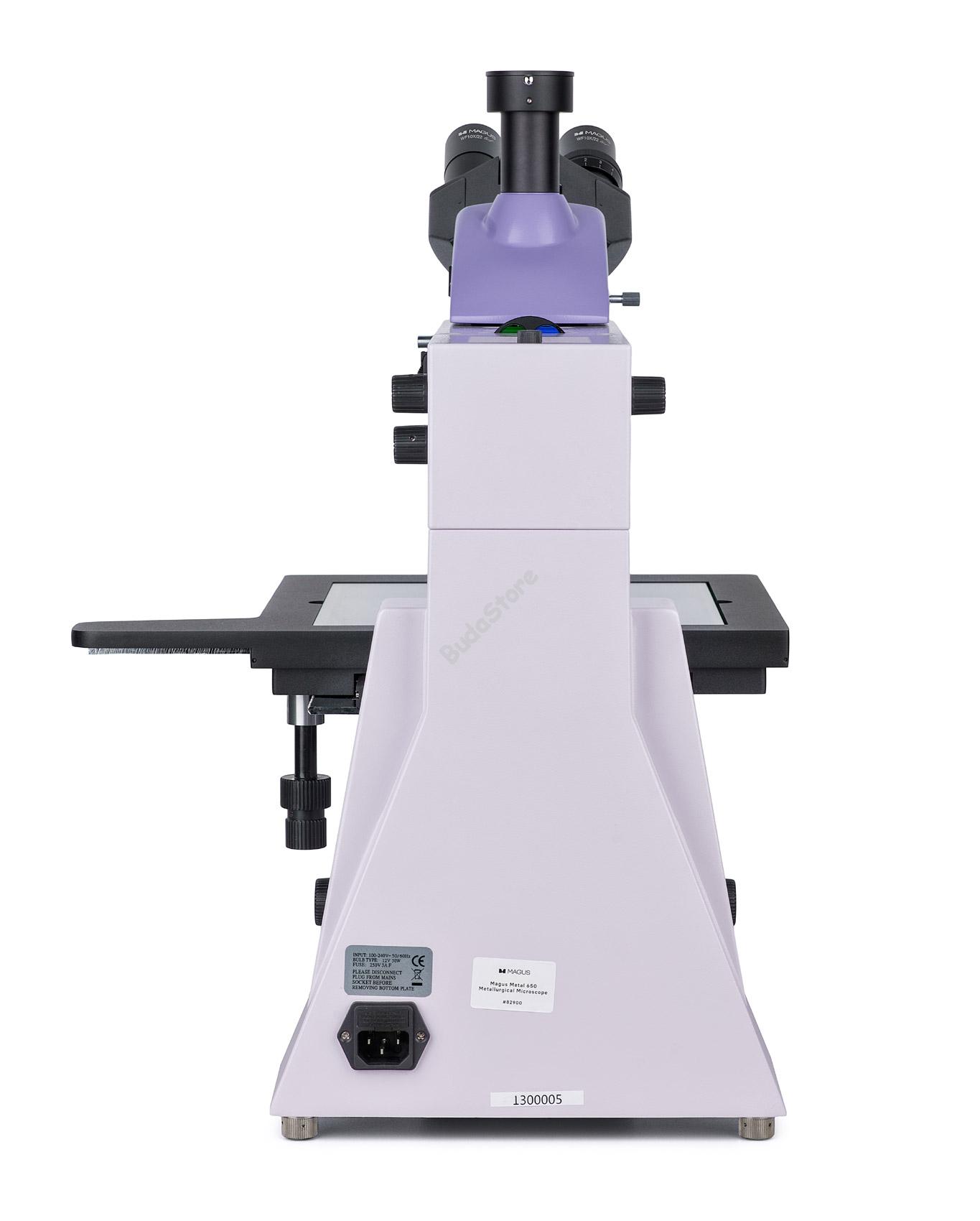

A MAGUS Metal D650 LCD metallográfiai mikroszkóp nagy tárgyasztalán fotómaszkokat, nyomtatott áramköri kártyákat, integrált áramköröket, valamint egyéb hosszú és széles mintákat vizsgálhat visszaverődő fényben. Világos látóterű és polarizált fényű megfigyeléseket is végezhet. A mikroszkóp nagyon pontos fókuszálást tesz lehetővé. A 0,7 µm értékű finomfókuszálási skálának köszönhetően magas nagyítási fok mellett is könnyen lehet dolgozni. Ipari üzemekben történő kutatásokra, valamint mérnökszakos hallgatók tanítására is használható.

Digitális kamera

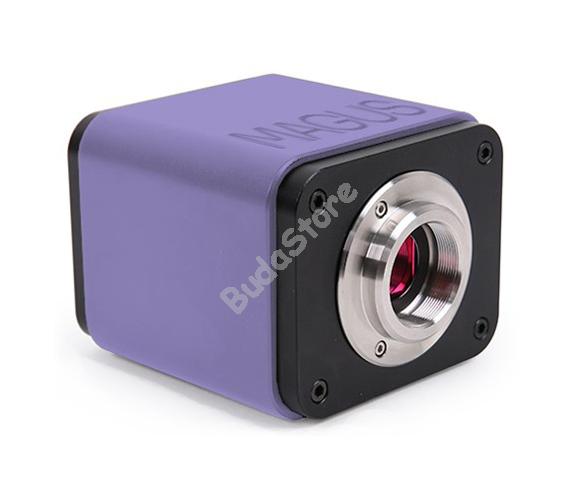

A MAGUS CHD20 digitális kamera 2 MP-es érzékelője 1920x1080 képpont felbontású valósághű Full HD képeket készít. A kamera a nagy fényérzékenységnek köszönhetően alkalmas a fluoreszcens világítással történő munkavégzésre. Az R, G, B elsődleges színmozaikszűrők segítségével alacsony sötétáram-szintet elérni és tiszta képet lehet kapni.
A kamera egy HDMI csatlakozón keresztül közvetlenül csatlakoztatható TV-hez, monitorhoz vagy projektorhoz. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. Továbbá az USB 2.0 porton keresztül a kamera számítógéphez csatlakoztatható.
A videó a kimeneti csatlakozótól függően 60 képkocka/mp (fps) vagy 50 képkocka/mp sebességgel kerül rögzítésre.
A kamera nagy FPS számának (FPS = képkocka/mp) és nagy sávszélességű HDMI technológiájának köszönhetően a videók élénken jelennek meg, és a képkockák között nincsenek fagyások vagy akadások. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.

Monitor

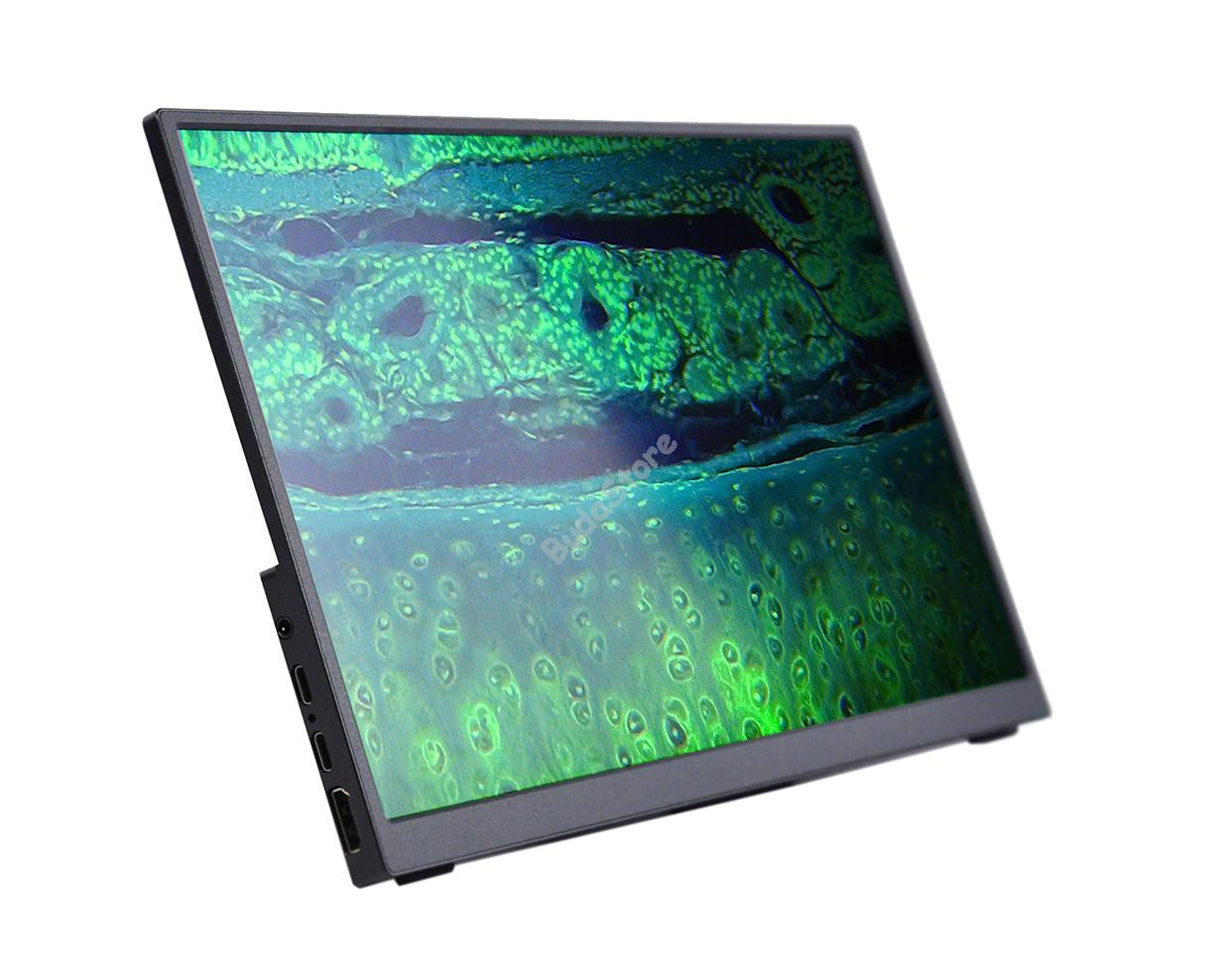

A MAGUS MCD monitorok a MAGUS CHD kamerákkal kombinálva teljes képalkotó rendszert bztosítanak a MAGUS mikroszkópokhoz.
A kamera a HDMI interfészen keresztül csatlakozik. A monitor valós idejű képet jelenít meg. Annak IPS LCD kijelzője széles látószöget, nagy fényerőt és jó kontrasztot biztosít. A kép nem torzul, akkor sem, ha nagy szögből nézzük a képernyőt. A képernyő mérete 13,3''.
A monitor vízszintes felületre összecsukható állvány segítségével telepíthető, ill. közvetlenül a kamerára vagy állványra rögzíthető.

Optikai elemek

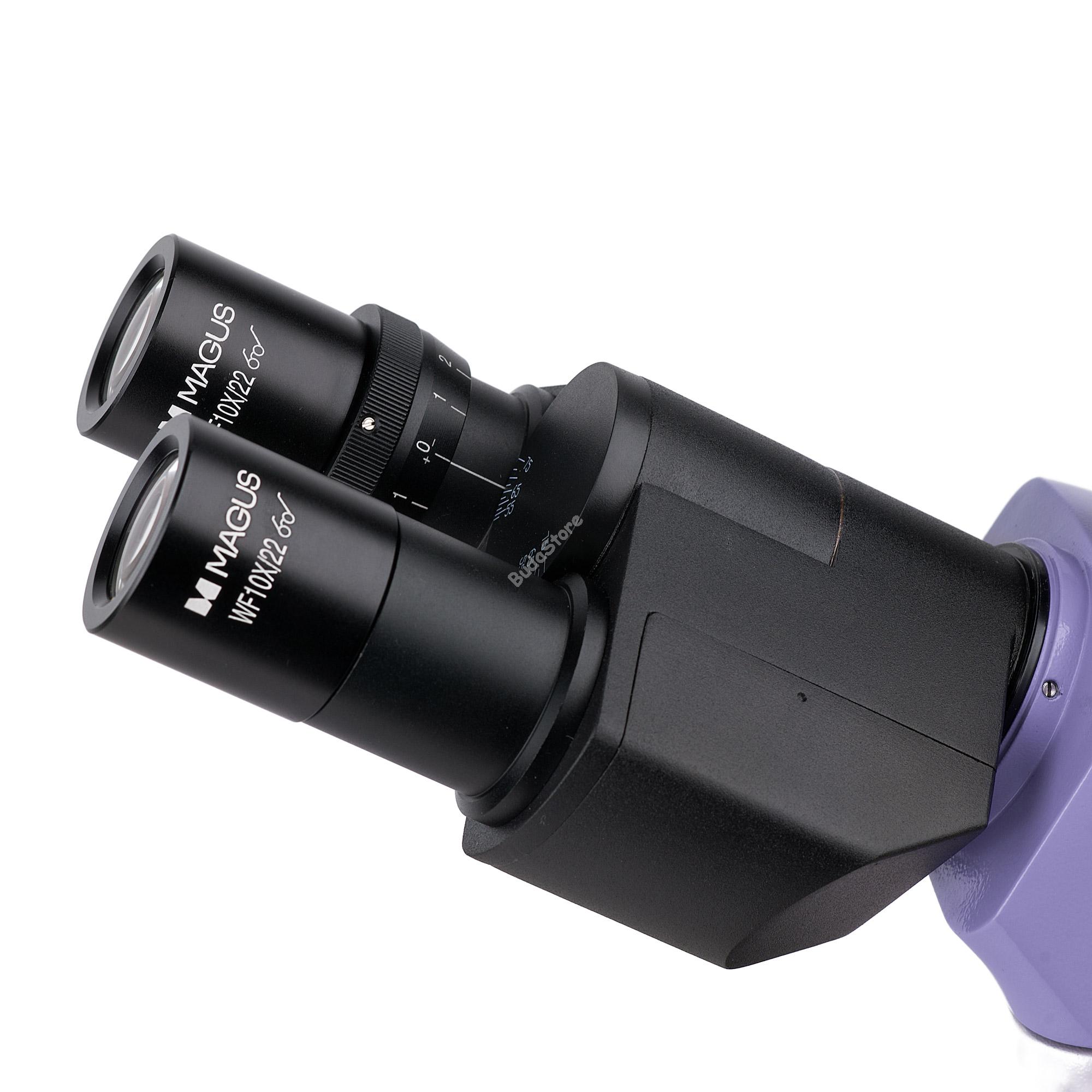

A végtelen síkú akromatikus optikai elemek éles és részletes képeket biztosítanak. A mikroszkóp háromszemlencsés fejrésze 30°-ban döntött, és a digitális kamera felszereléséhez alkalmas háromszemlencsés tubussal is rendelkezik. A kamerával (nem része a terméknek) fényképek és videók rögzíthetők a vizsgált objektumról, valamint a mikroszkóp képe kivetíthető egy külső képernyőre. A terméken egy kétállású sugárosztó is található: 100:0 és 0:100. A rendszer a fénysugarat a szemlencsékbe vagy a kamerára irányítja. A bal oldali tubuson dioptriaállító gyűrű található.

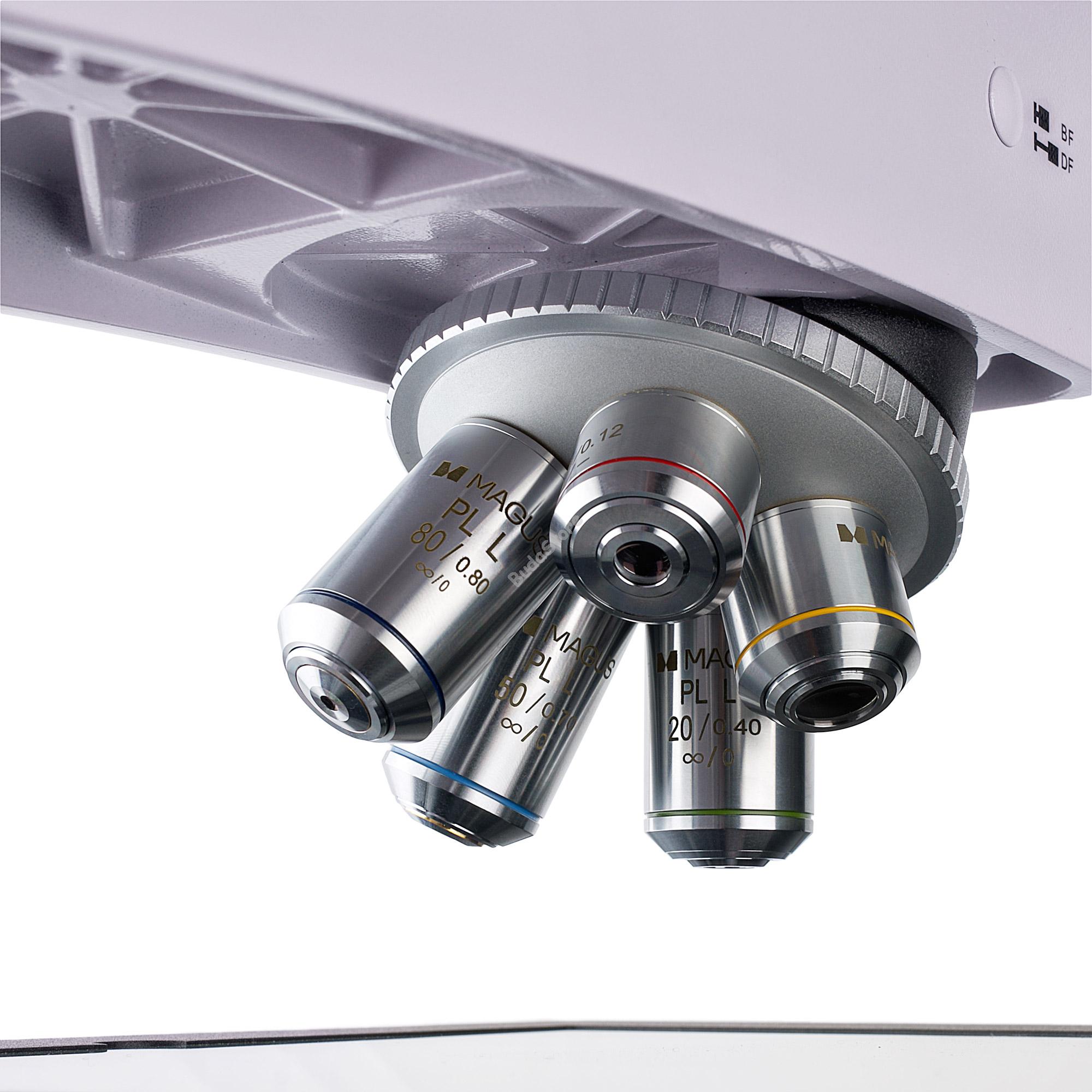

A revolverfejbe 5 objektív szerelhető, és mindet mellékeljük a termékhez. Az alap objektívek helyett opcionális objektíveket is beszerelhet, ha magasabb nagyítási fokot szeretne elérni. A mikroszkóp az alapkonfigurációban 50–800x nagyítást biztosít. Az objektívekkel ellátott revolverfej a belső tér felé van tájolva – a felhasználó láthatja az optikai útvonalba behelyezett objektívet.

Megvilágítás

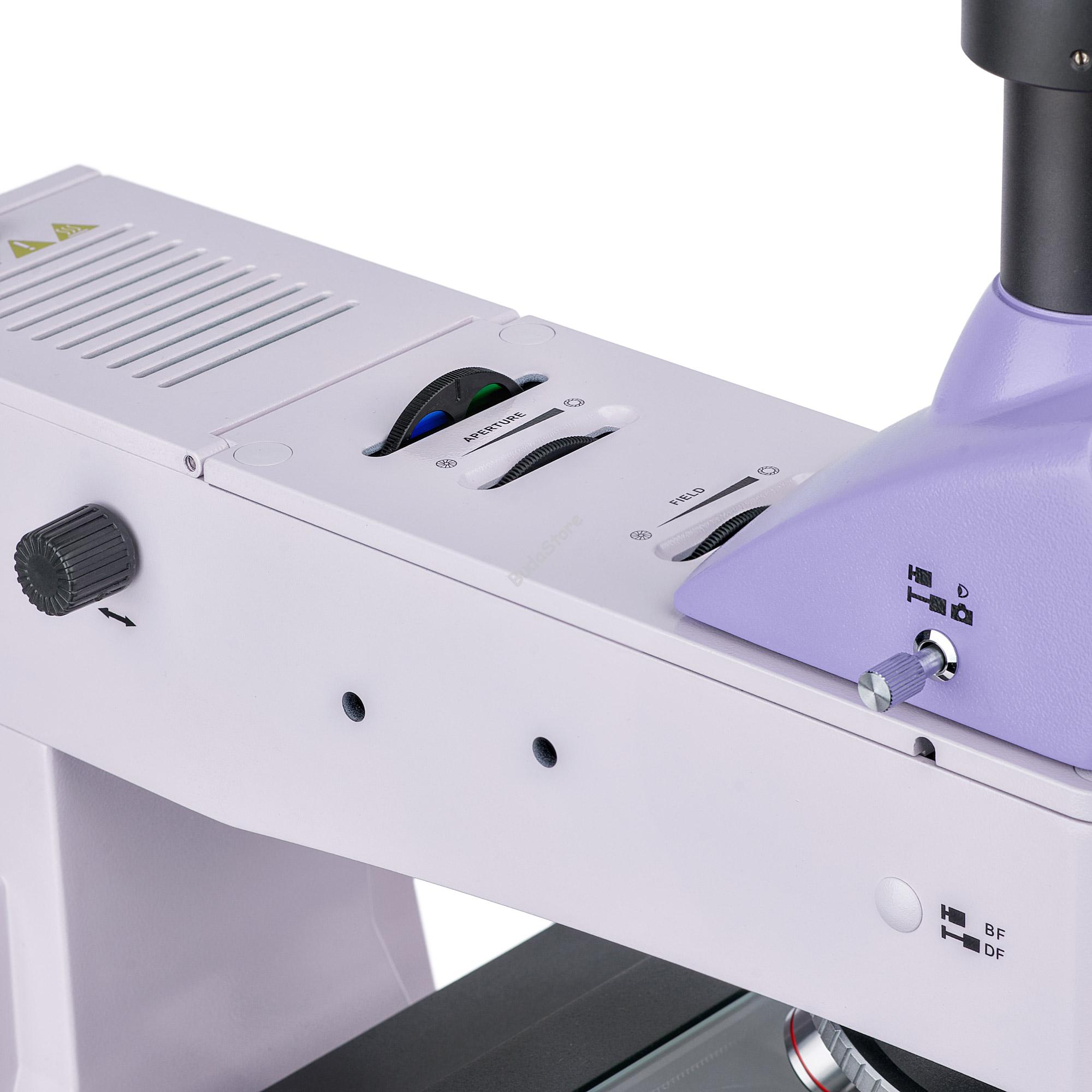

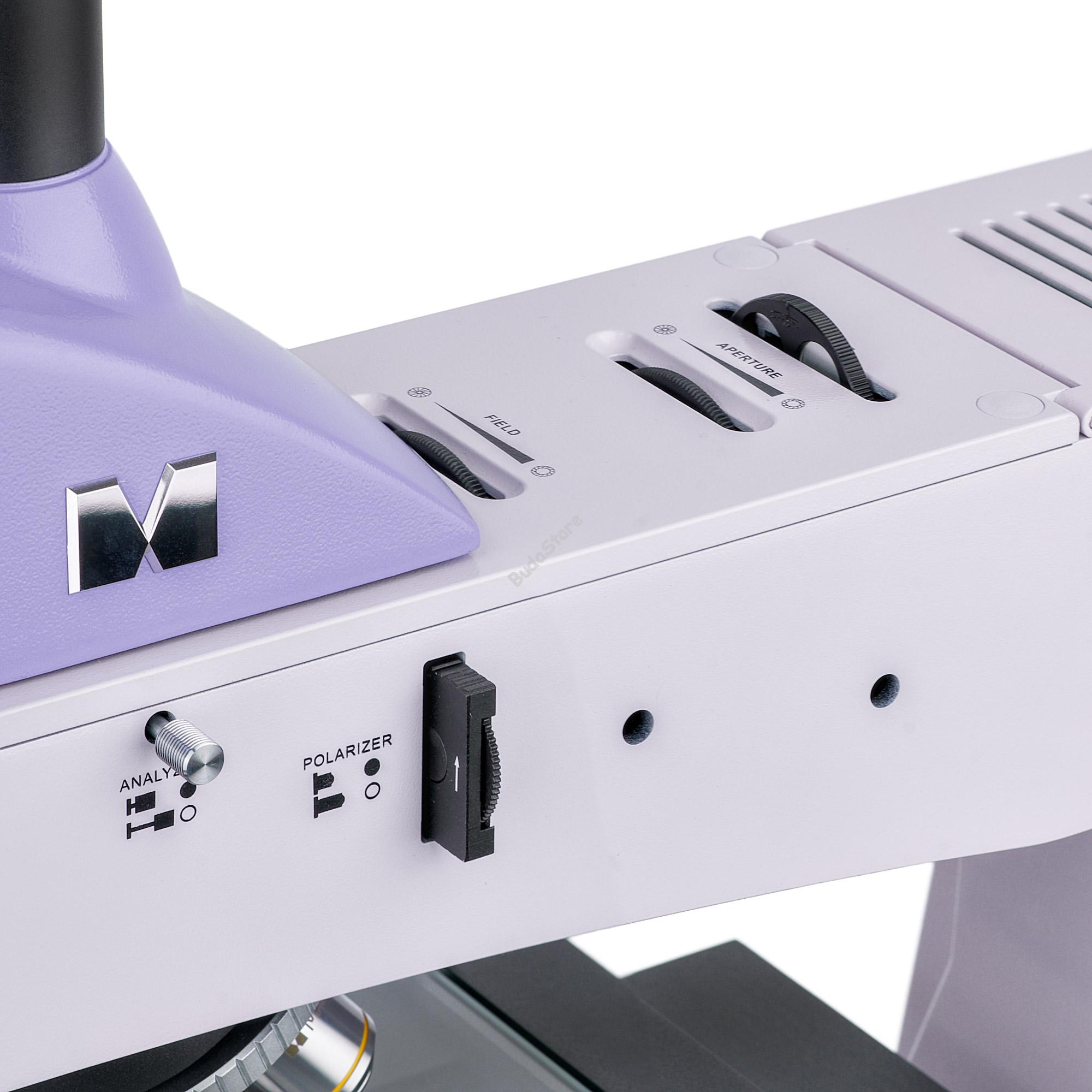

A visszaverődő fényű világítórendszer három középpontozó elemet tartalmaz: fényforrás, apertúra és tárgyoldali diafragma. A 30 W-os halogén világítótest meleg fényt bocsát ki, így a mikroszkóppal akár hosszabb ideig is lehet munkát végezni szemfáradás nélkül. A világítás fényerősség állítható, valamint Köhler világítás beállítására is van lehetőség. A visszaverődő fényű világítórendszer polarizációs eszköz, azaz egy beépített analizátor és egy eltávolítható forgó polarizáló is tartozik. Színes szűrőkészlet tartozik hozzá.

Tárgyasztal és fókuszáló mechanizmus

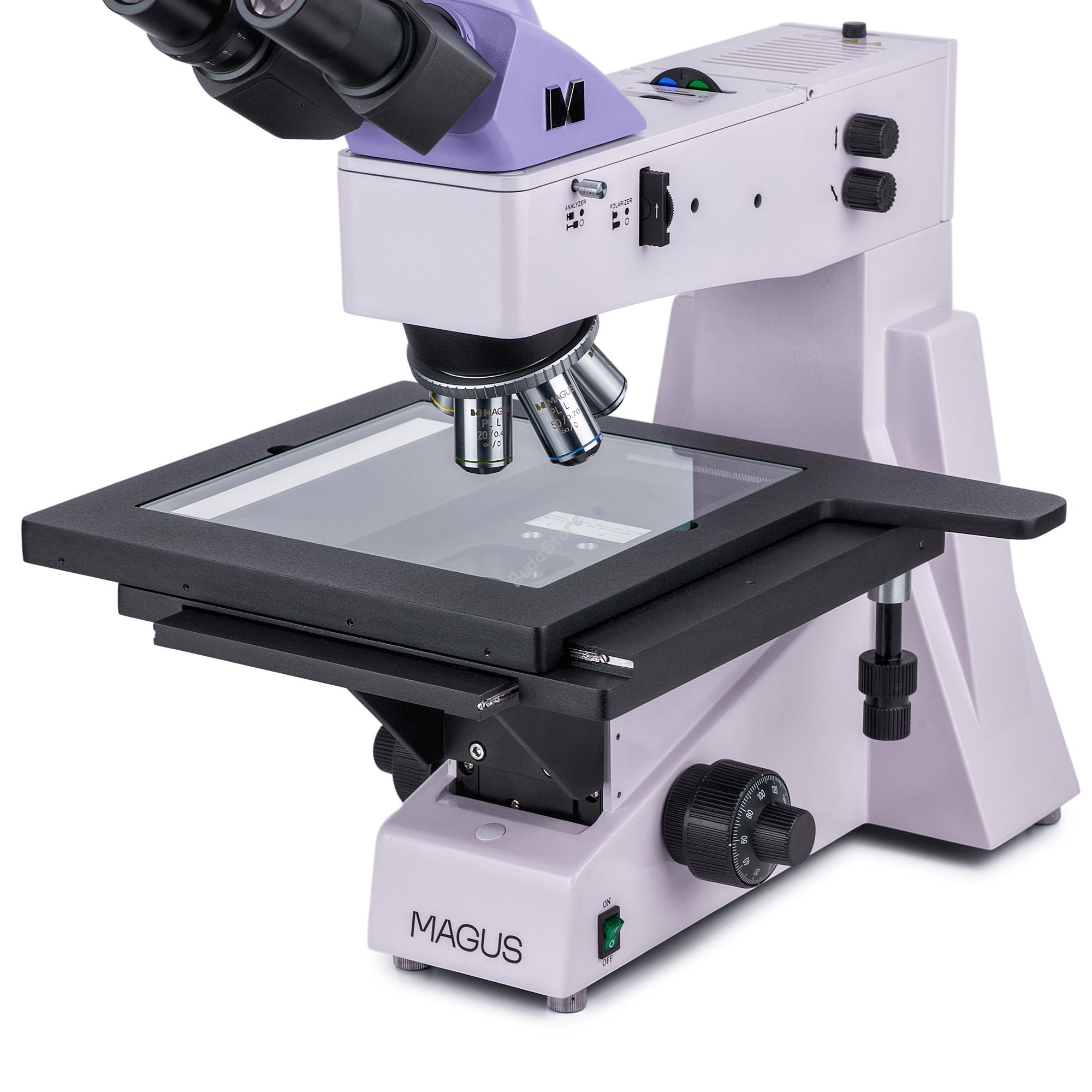

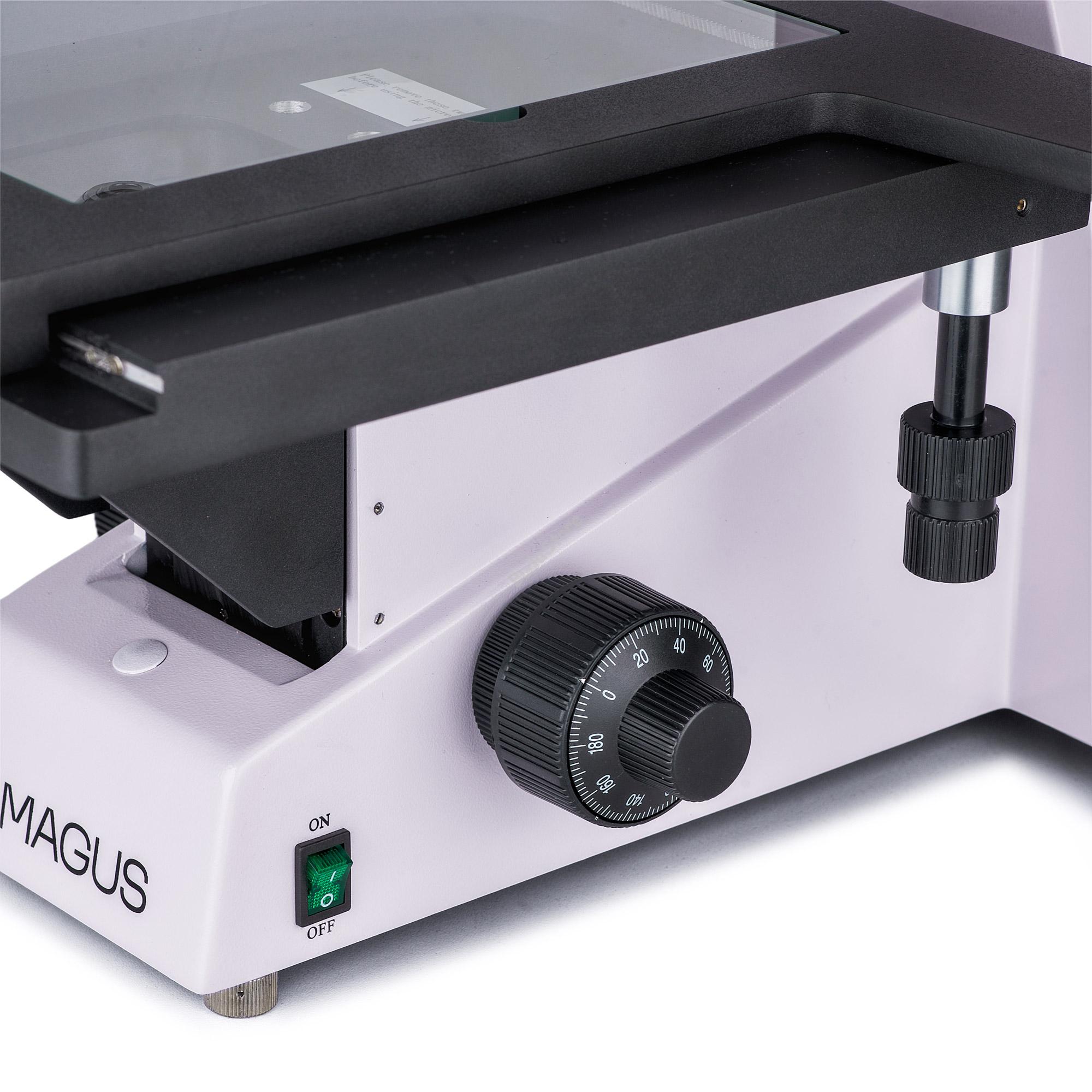

A mikroszkóp kialakításának legérdekesebb része a 280x270 mm-es tárgyasztal, amely 204 mm-es tartományban két tengely mentén is mozgatható. Így nagy méretű mintákat is megvizsgálhat, és könnyen tanulmányozhatja a felszínüket. A koaxiális durva és finom fókuszállító gombok (egy reteszelőgombbal és egy durva feszességállító gombbal együtt) a mikroszkóp mindkét oldalán megtalálhatók. A fogantyúk a mikroszkóp talapzatához közel helyezkednek el, így kezeit nyugodtan az asztalra teheti, és kényelmesen testtartásban végezheti a megfigyeléseket.

Tartozékok

A MAGUS Metal 650 sorozatú mikroszkópokhoz szemlencsék, nagy munkatávolságú objektívek, digitális kamerák, valamint kalibrációs tárgylemezek is kaphatók kiegészítőként. A kiegészítőkkel bővíthetők a mikroszkóp képességei.

A mikroszkóp főbb jellemzői:

• Nagy méretű, széles mozgástartományú tárgyasztal a hosszú és széles mintákkal történő munkavégzéshez
• 0,7 µm-es értékű finomfókuszálási skála a magas nagyítási fok melletti könnyű fókuszáláshoz durva fókuszálás reteszelőgombbal és feszességállítással
• Háromszemlencsés fejrész háromszemlencsés tubussal és sugárelosztóval
• Fényvisszaverő világítás: erős, 30 W-os halogén izzó állítható fényerősséggel és váltakozóáramú (AC) hálózati áramellátással
• Polarizációs eszköz, központosítható elemekkel rendelkező fényvisszaverő világítás, Köhler világítás, színszűrők
• Kompatibilis, opcionális tartozékok széles választéka

A kamera főbb jellemzői:

• A kamera a HDMI csatlakozón keresztül önállóan is működik, számítógép nélkül. USB 2.0 porton keresztül számítógéphez csatlakoztatható
• A kamera felbontása 1920x1080 képpont, ami ideális a képek Full HD monitoron történő megjelenítéséhez
• A videokimeneti csatlakozótól függően 60 vagy 50 képkocka/mp a mozgó objektumok megfigyeléséhez, videók rögzítéséhez, valamint a készítmény akadás- és késésmentes mozgatásához
• A SONY Starvis színes CMOS háttérvilágítású érzékelő alacsony zajszintet és még gyenge fényviszonyok között is nagy fényérzékenységet biztosít. Tisztább, világosabb és színtelítettebb képeket fog kapni.
• Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

A készlet tartalma:

• MAGUS CHD20 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 2.0 kábel (2 m), USB egér, 32 GB-os SD-memóriakártya, AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• MAGUS MCD20 LCD monitor
• Árambemenettel rendelkező talp, visszaverődő fényforrás, fókuszáló mechanizmus, tárgyasztal és revolverfej
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PL H 5x/0,12 SzM 26,1 mm
• Végtelen síkú akromatikus objektív: PL H 10х/0,25 SzM 20,2 mm
• Végtelen síkú akromatikus objektív: PL H 20х/0,40 SzM 8,80 mm
• Végtelen síkú akromatikus objektív: PL H 50х/0,70 SzM 3,68 mm
• Végtelen síkú akromatikus objektív: PL H 80x/0,80 SzM 1,25 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Váltóáramú (AC) tápkábel
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL H 40х/0,60 SzM: 3,98 mm
• Végtelen síkú akromatikus objektív: PL H 60x/0,70 SzM: 2,08 mm
• Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) SzM 0,40 mm
• Kalibrációs tárgylemez
