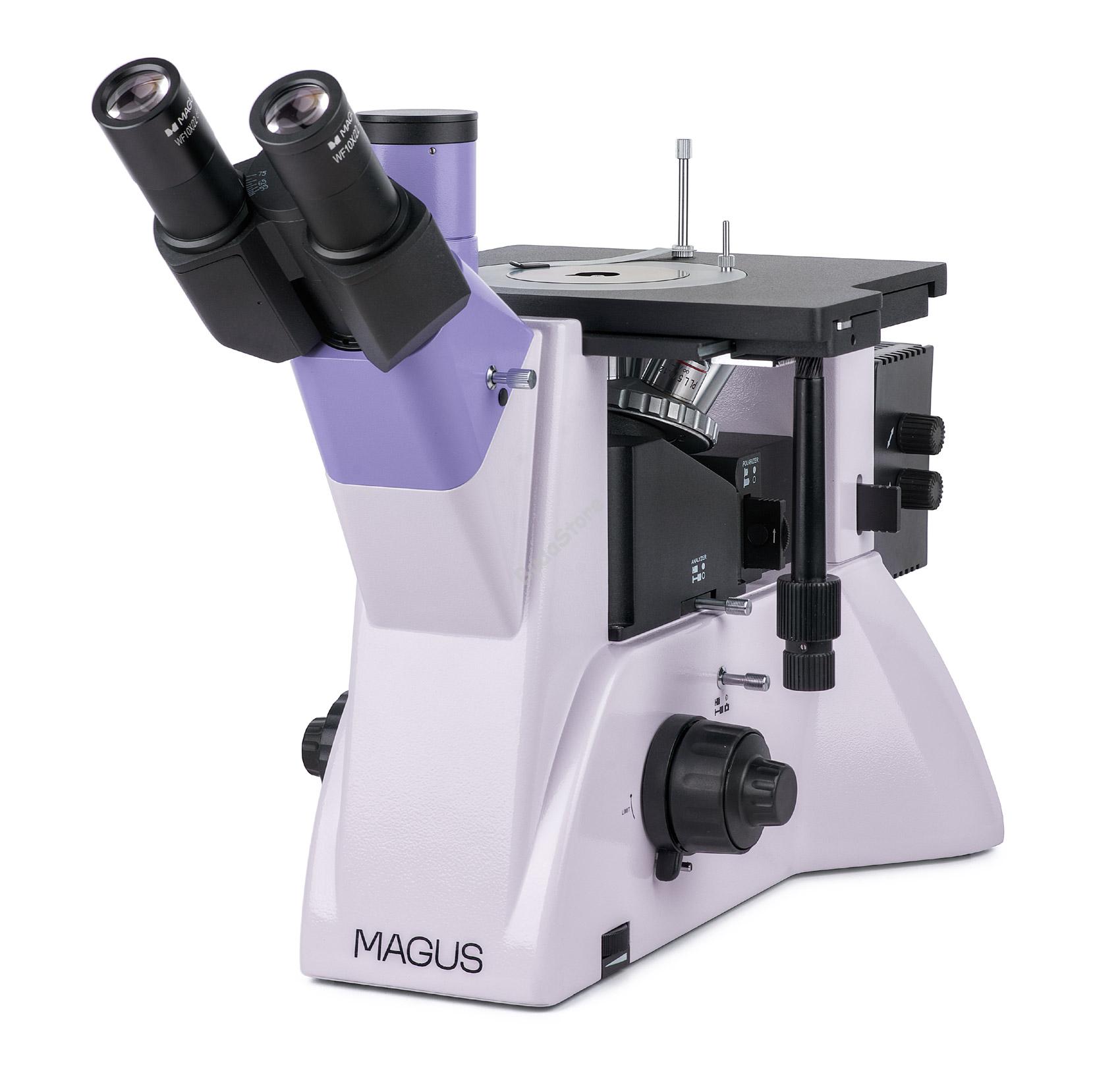

A mikroszkópot fémek, ötvözetek, félvezető anyagok és egyéb nem átlátszó minták mikroszerkezetének tanulmányozására tervezték. A fordított mikroszkóp kialakítása nem korlátozza a vizsgált minta méretét kizárólag súlykorlát van, ami 2 kg-ig terjed. A mintát speciális preparálás után kell a felülettel lefelé a tárgyasztalra helyezni.
A mikroszkóp visszaverődő fényben az alábbi három kontraszttechnikát alkalmazza: a világos látóteres, az egyszerű polarizációs és a differenciál-interferencia kontrasztos technikát.
A világos látóteres módszer autentikus nagyított képet ad a tárgyról. Az egyszerű polarizáció a fémfelületek tükröződését eltávolítja, a polimereket és más idegen elemeket kiemeli. A differenciál-interferencia kontraszt kiszínezi egy objektum magasságkülönbségét, és ezáltal feltárja az adott minta topográfiáját. A tanulmányozott objektum kidomborodva jelenik meg.
A háromszemlencsés tubus és az oldalsó kamera csatlakozó lehetőséget ad a monitor és a kamera egyidejű csatlakoztatására.
A mikroszkóp különböző területeken (kohászat, gépipar, repülőgépipar, nukleáris és energiaipar), valamint kutatólaboratóriumokban és műszaki egyetemeken használható.

Mikroszkóp fejrész
Tubus hossza – végtelen (∞). A mikroszkóp összeszerelésekor a felhasználó 180°-ban elforgathatja a szemlencsecsöveket és beállíthatja a szemtávolságot. A fej háromszemlencsés.
A monitor a háromszemlencsés fej háromszemlencsés tubusába, a digitális kamera pedig az oldalsó kamera csatlakozóra kerül. A fénysugár a háromszemlencsés fejrészen 50/50 (a tubus nyitott) vagy 100/0 (a tubus zárt), a vázon 100/0 vagy 0/100 arányban oszlik meg.

Revolverfej
Az 5 objektíves forgó tárgylencsefoglalat a tárgyasztal alatt csatlakozik az állványra.
A revolverfejen speciális DIC csúszónyílás található, amely a differenciál-interferencia kontrasztos módszerrel történő munkavégzéshez használatos 5x, 10x és 20x objektívekkel.

Objektívek
Világos látóteres, DIC módszerű, egyszerű polarizációs technikához tervezett nagy munkatávolságú sík akromatikus objektívek.
Sötét látóterű mikroszkóp technikához válassza a Magus Metal V700 BD-t.

Fókuszáló mechanizmus
A koaxiális durva- és finomélesség-állító gombok a mikroszkóp alján, kétoldalon találhatók. A felhasználó az asztalra helyezheti a kezét, és megfigyelés közben nyugodt pózt vehet fel. A fókusz gördülékenyen és erőfeszítés nélkül beállítható.
A jobb oldalon található a durva fókuszáló gomb, a minta cseréje utáni gyors beállításhoz. A bal oldalon van a fókuszálás feszességét állító gyűrű.

Mechanikus tárgyasztal
A tárgy mozgatása az asztal két tengely mentén történő mozgatásával történik. A tárgyasztal közepén egy kerek forgatható tárgyasztallap található, a megfelelő átmérőjű (10 mm, 20 mm vagy 30 mm) lyukkal. A tárgyat a mintatartó hivatott a helyén tartani.

Fényforrás
A lámpaház 50 W-os halogén izzónak ad helyet. Kellően fényes a világos látóteres, a polarizált fénymikroszkópiához és DIC mikroszkópiához használt 4x–100x nagyítású objektívekkel történő megfigyeléshez. A halogén izzó olyan színhőmérsékletű fényt bocsát ki, amely lehetővé teszi a kényelmes munkavégzést.

Visszaverődő fényt használó megvilágítás
A világítási rendszer lehetővé teszi a Köhler-világítás beállítását. A tárgyoldali fényrekesz és az apertúra rekesz gyárilag előre központosított, további központosításra nincs szükség. Szükség esetén a rekeszek központosító csavarokkal állíthatók. A fényforrás három tengely mentén központosított.
Az eltávolítható analizátor és polarizátor a polarizációs mikroszkóp technikához szükséges. A polarizátor 0–360°-ban forog, de az analizátor nem forog.

A DIC prizma-tárgylemezt akkor kell használni, ha Ön 5x, 10x és 20x objektívekkel, valamint differenciál-interferencia kontrasztos módszerrel dolgozik.
Egy sor szűrő segíthet beállítani a színvisszaadást.

Tartozékok
A mikroszkóp műszaki teljesítményét kiegészítő tartozékok növelik. A szemlencsék és objektívek növelik a nagyítást. A digitális kamerákkal kivetíthető a kép monitorra vagy számítógép képernyőjére. A kalibrációs tárgylemez segít mérést végezni a tárgyakon.

Főbb jellemzők:

• Méretes átlátszatlan tárgyak vizsgálatára alkalmas 2 kg súly alatt
• Háromszemlencsés fejrész beállítható szemtávolsággal
• Két független tubus a digitális kamera és a monitor felszereléséhez: egy függőleges fejtubus és egy oldalsó tubus a vázon 50/50 és 100/0 sugárfelosztás a háromszemlencsés fejrészen, valamint 100/0 és 0/100 a vázon
• Erős, 50 W-os halogén fényvisszaverő világítás, amely erős természetes fényt ad
• Köhler-megvilágítás, központosított megvilágítási rendszerelemek, egyszerű polarizációs technikájú eszköz, nyílás a DIC-tárgylemezhez
• A szűrők csökkentik bizonyos hullámhosszok intenzitását és beállítják a színvisszaadást a mikroszkópos fényképezésben
• Nagy méretű tárgyasztal 10 mm, 20 mm és 30 mm furatos kerek, forgó tárgyasztal lemezzel
• Kiegészítő szemlencsék és objektívek nagy választéka

A készlet tartalma:

• Állvány tápbemenettel, fókuszáló mechanizmus, tárgyasztal és forgó tárgylencsefoglalat
• Lámpaház
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PL H 5x/0,12 SzM 26,1 mm
• Végtelen síkú akromatikus objektív: PL H 10х/0,25 SzM 20,2 mm
• Végtelen síkú akromatikus objektív: PL H 20х/0,40 SzM 8,80 mm
• Végtelen síkú akromatikus objektív: PL H 50х/0,70 SzM 3,68 mm
• Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) SzM 0,40 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• C-foglalat adapter 1x
• DIC tárgylemez 5x, 10x és 20x nagyítási értékű objektívhez
• Imbuszkulcs
• Váltóáramú (AC) tápkábel
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL H 40х/0,60 SzM: 3,98 mm
• Végtelen síkú akromatikus objektív: PL H 60x/0,70 SzM: 2,08 mm
• Végtelen síkú akromatikus objektív: PL H 80x/0,80 SzM: 1,25 mm
• Digitális kamera
• Kalibrációs tárgylemez
