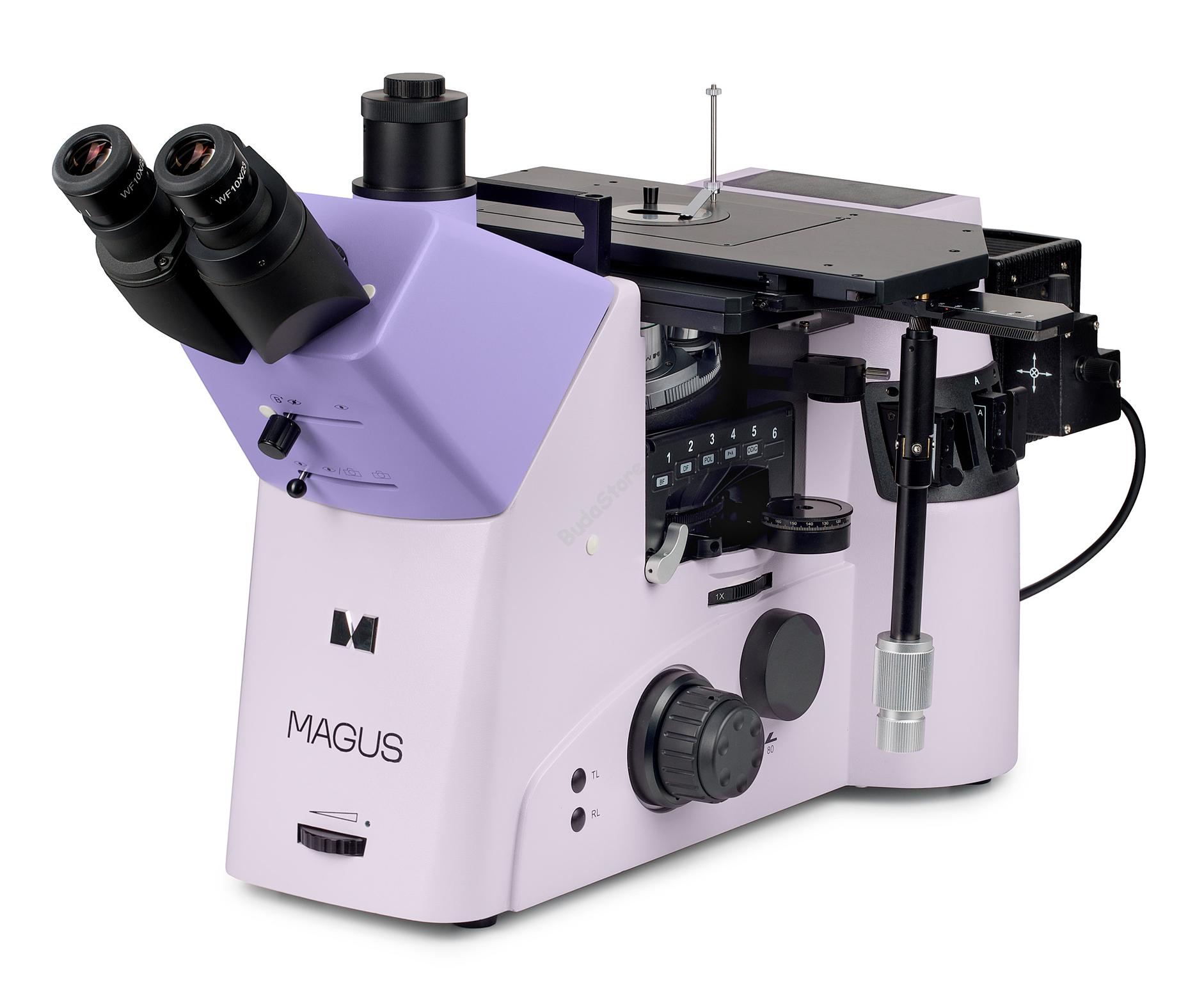

A mikroszkópot fémek, ötvözetek, félvezető anyagok és egyéb nem átlátszó minták mikroszerkezetének tanulmányozására tervezték.
A fordított mikroszkóp kialakítása nem korlátozza a vizsgált minta méretét kizárólag súlykorlát van, ami 30 kg-ig terjed. A mintát speciális preparálás után kell a felülettel lefelé a tárgyasztalra helyezni.
Ezzel a mikroszkóppal nem átlátszó objektumok tanulmányozhatók visszavert fényben, világos látóterű, sötét látóterű, és polarizáló mikroszkópiával, és differenciál-interferencia kontrasztos technikával.
A DIC egy továbbfejlesztett, polarizációs kontrasztos technika. A módszer megnöveli a mélyélességet és a képélességet, további információval szolgál a tanulmányozott objektum szerkezetéről, és színek segítségével láthatóvá teszi a megfigyelt felület rendellenességeit. A sima felület egyforma színű, de már a legkisebb magassági eltérés is eltérő színben mutatkozik meg. A tanulmányozott objektum kidomborodva jelenik meg.
A mikroszkóp különböző területeken (kohászat, gépipar, repülőgépipar, nukleáris és energiaipar), valamint kutatólaboratóriumokban és műszaki egyetemeken használható.

Mikroszkóp fejrész

Háromszemlencsés fejrész végtelenre korrigált optikai elemekkel. A 45°-os dőlésszög kényelmes körülményeket biztosít a kutatónak az álló- vagy ülőmunka során. A felhasználó természetes testtartást vehet fel, ezért a nap során nem fárad el annyira.

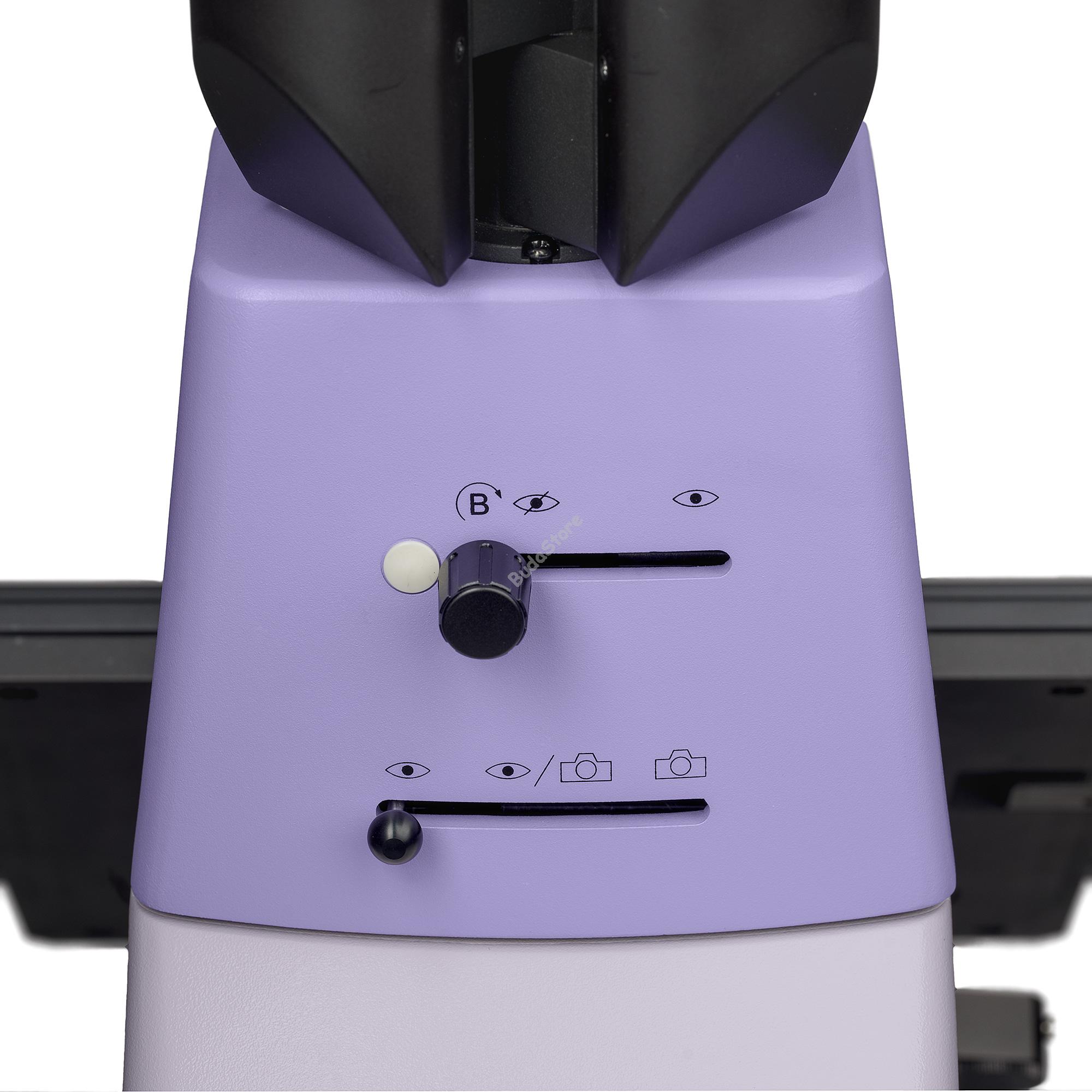

A mikroszkóp fejrészében Bertrand-lencsék találhatók a normál, elölre felszerelt fejrész használatos az optikai rendszerbe való beillesztésre. A Bertrand-lencsék konoszkópikus vizsgálatokhoz használhatók.

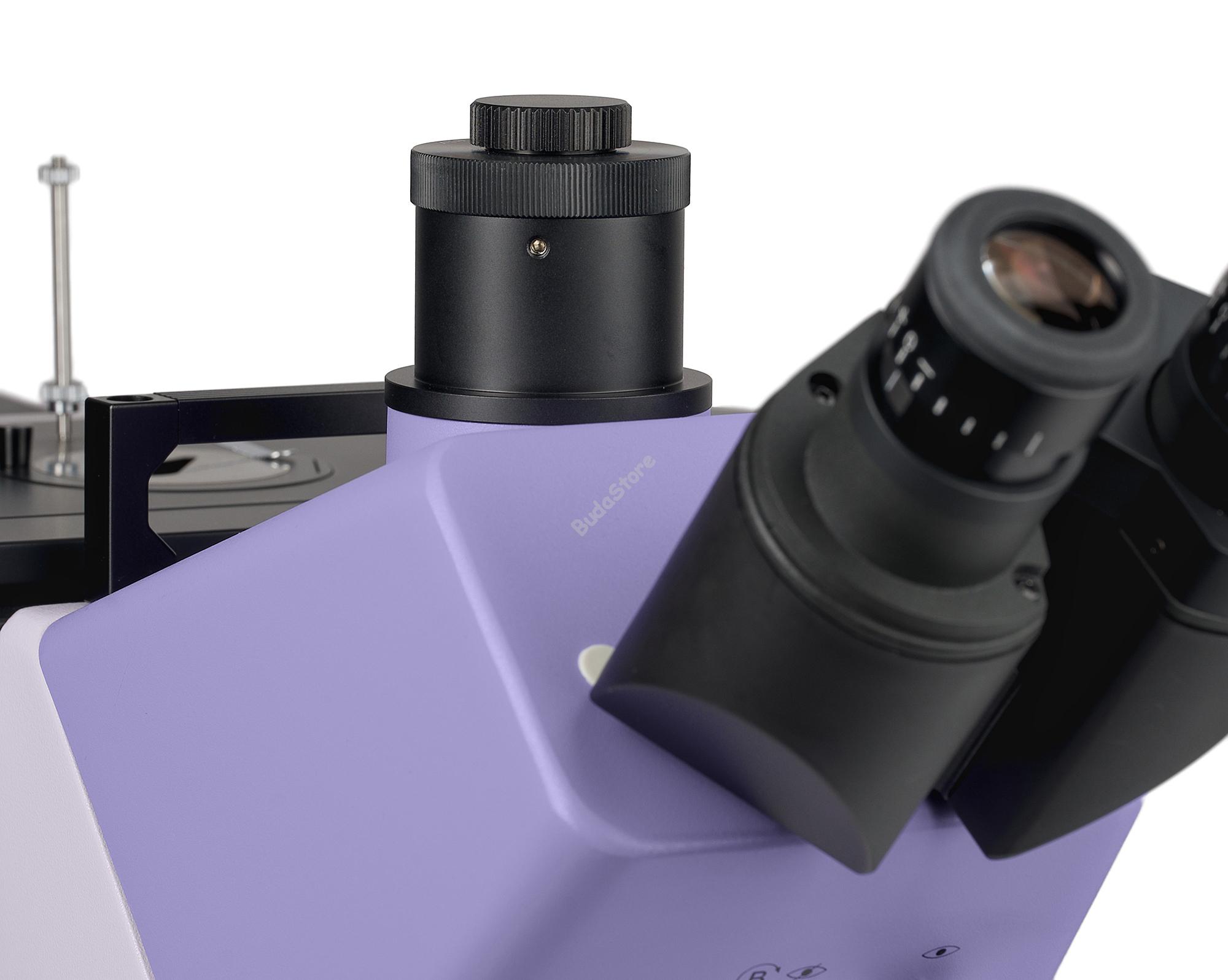

A kamera a háromszemlencsés tubusba vagy a mikroszkóp vázának egyik oldalsó képalkotó nyílásba helyezhető el. A háromszemlencsés fejrész fénynyalábja 100/0, 50/50 vagy 0/100 arányban osztható meg. Jobb fotónyíláson a fénynyaláb felosztása 100/0 és 20/80, a bal oldalin 100/0 és 0/100.
Az alapcsomag tartalmazza a 10x/23 mm-es szemlencsét, amin állítható a dioptria, valamint nagy a szemtávolsága, hogy szemüvegben is lehessen vele dolgozni.

Revolverfej

Az 5 objektíves forgó tárgylencsefoglalat a tárgyasztal alatt csatlakozik az állványra.
A differenciál-interferencia kontrasztos módszer a DIC-csúszkákkal valósul meg: az egyik az alacsony nagyítású, a másik a közepes és nagy nagyítású objektívekhez használatos. A DIC-csúszka revolverfej különleges módon kiképzett nyílásába van beszerelve.

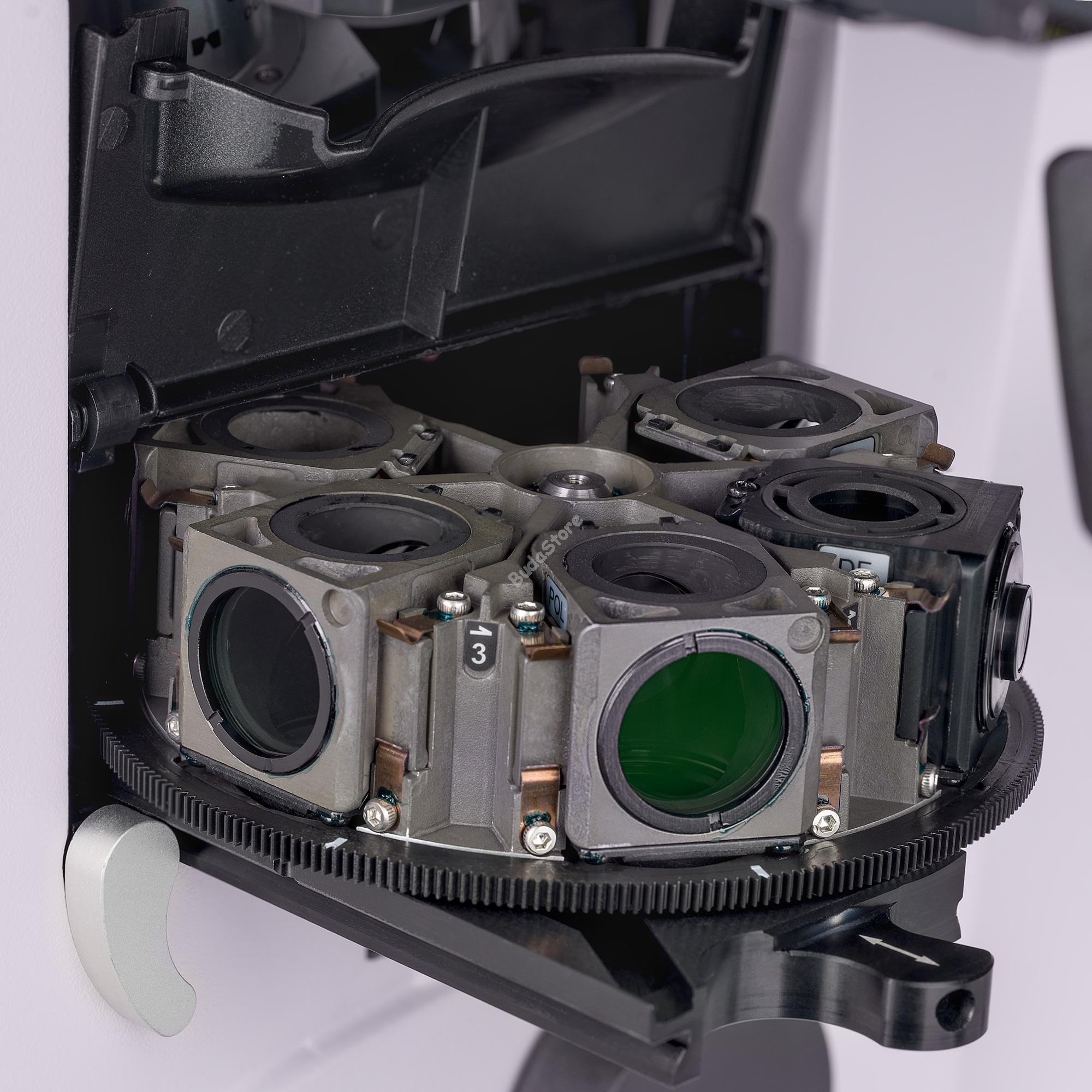

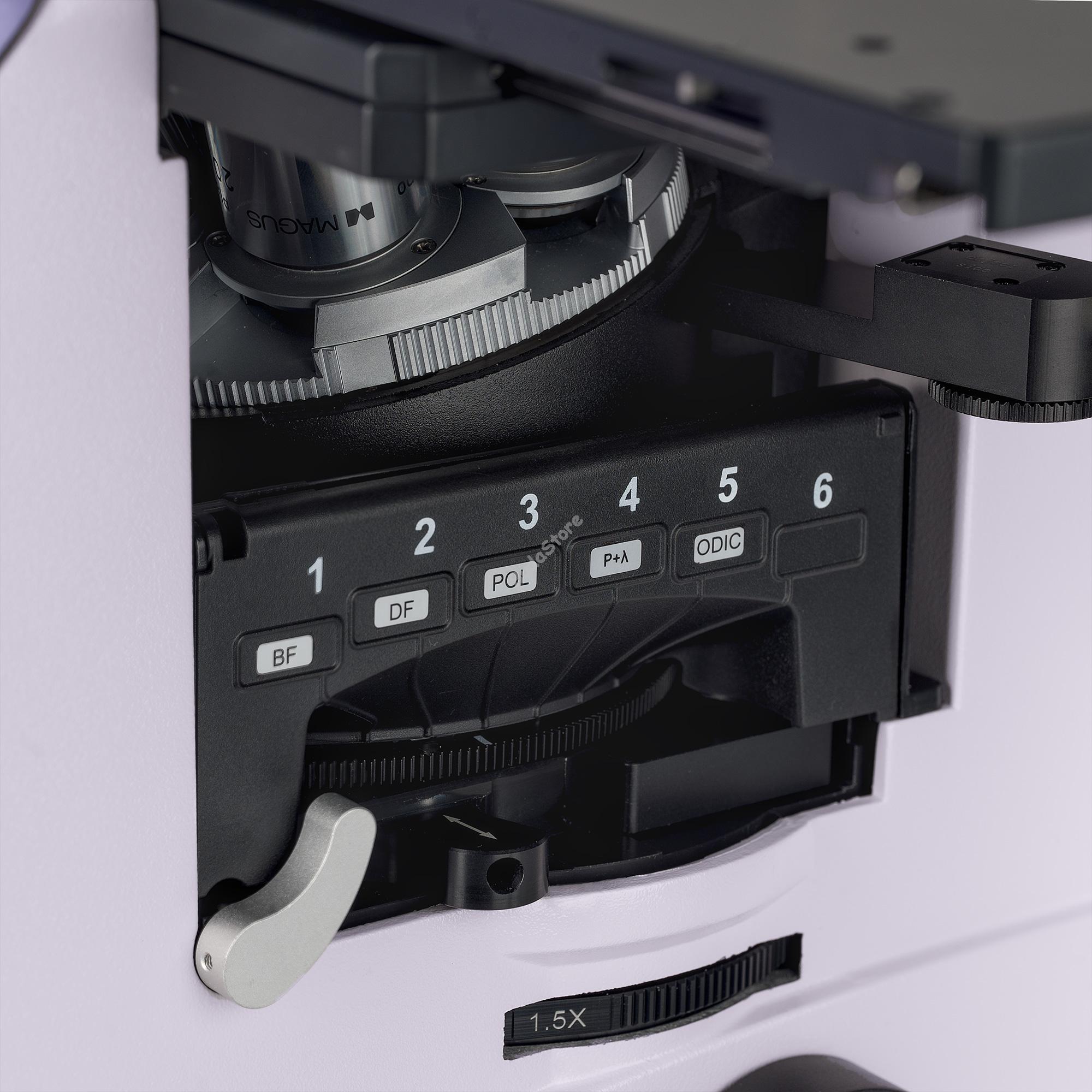

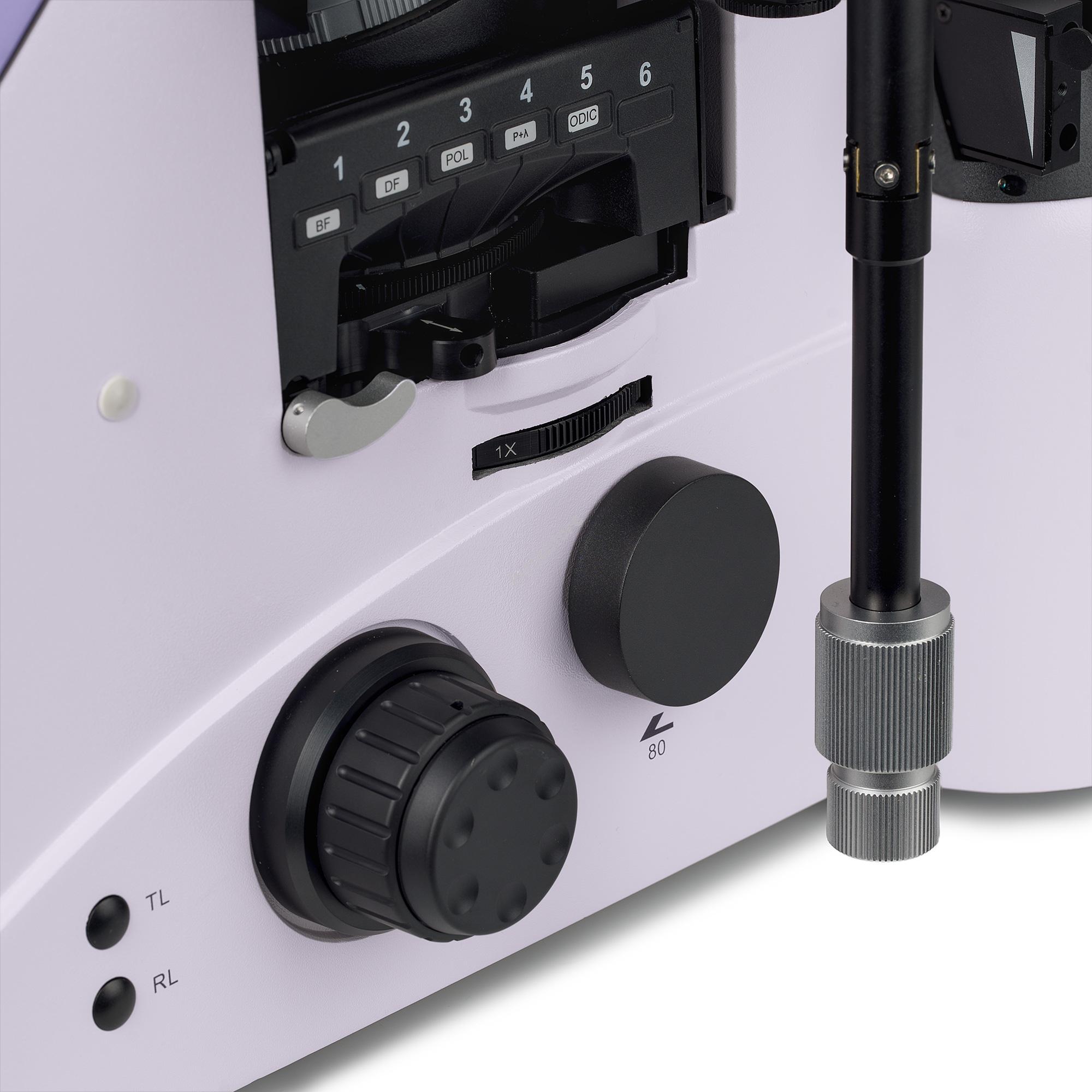

Revolverfej a kontrasztmodulok behelyezéséhez

A mikroszkóp állványán, az objektív-revolver alatt a kontrasztmodulok behelyezéséhez való revolverfej található. Hat modult lehet beilleszteni. A revolverfej elforgatása módosítja a megfigyelés módját, bonyolult beállítások nélkül, gyorsan lehet váltani az egyik kontrasztmódról a másikra.

Kiegészítő nagyítólencsékkel történő váltás

A fő, 1x nagyítású lencse a forgókapcsolóval helyezhető be, vagy kiegészítő, 1,5x nagyítású lencse is elhelyezhető az optikai útvonalban. A nagyítólencsék anélkül növelik a mikroszkóp nagyítási értékét, hogy további tartozékokat kellene vásárolnia vagy felszerelnie. A kapcsoló a mikroszkóp vázának jobb oldalán, a revolverfej alatt helyezkedik el.

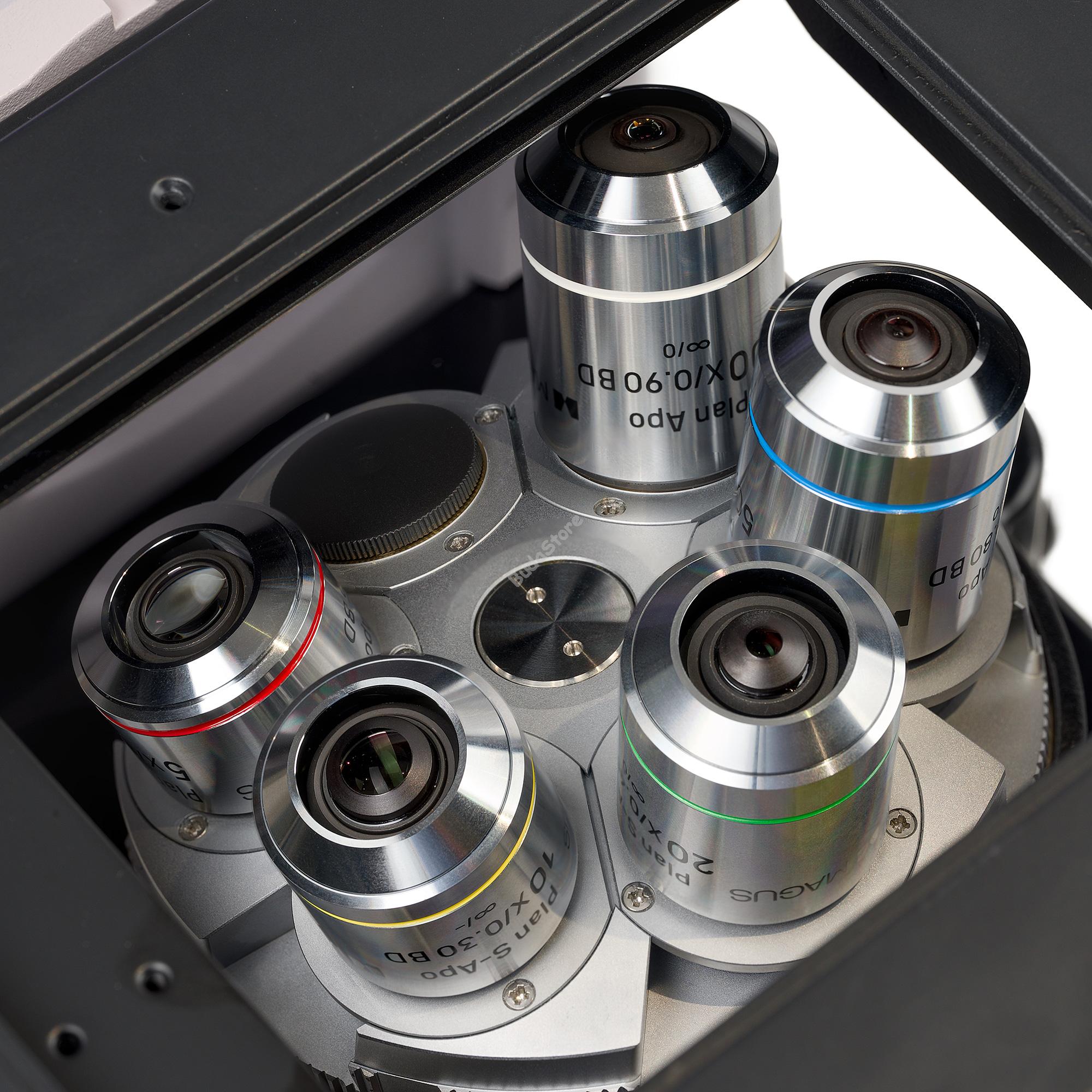

Objektívek

A világos és sötét látóteres mikroszkopikus technikához tervezett, nagy munkatávolságú sík fél-apokromatikus és sík apokromatikus objektívek. A sík-akromatikus objektívekhez képest jobban korrigálja a kromatikus és szférikus torzításokat.

Fókuszáló mechanizmus

A koaxiális durva- és finomélesség-állító gombok a mikroszkóp alján, kétoldalon találhatók. A jobb oldali finomfókuszáló karon speciális mélyedések vannak kialakítva az ujjak számára, a bal oldalin pedig skála található.
A tanulmányozott objektum cseréje után durvafókusz-rögzítő gombbal gyorsan beállítható a mikroszkóp. A gomb a mikroszkóp bal oldalán található, ugyanazon a tengelyen, mint a fókuszáló mechanizmus.
A jobb oldalon található gyűrű a durvafókusz-mozgástartomány feszességét állítja be. A felhasználó beállíthatja a munkavégzéshez kényelmes feszültséget.

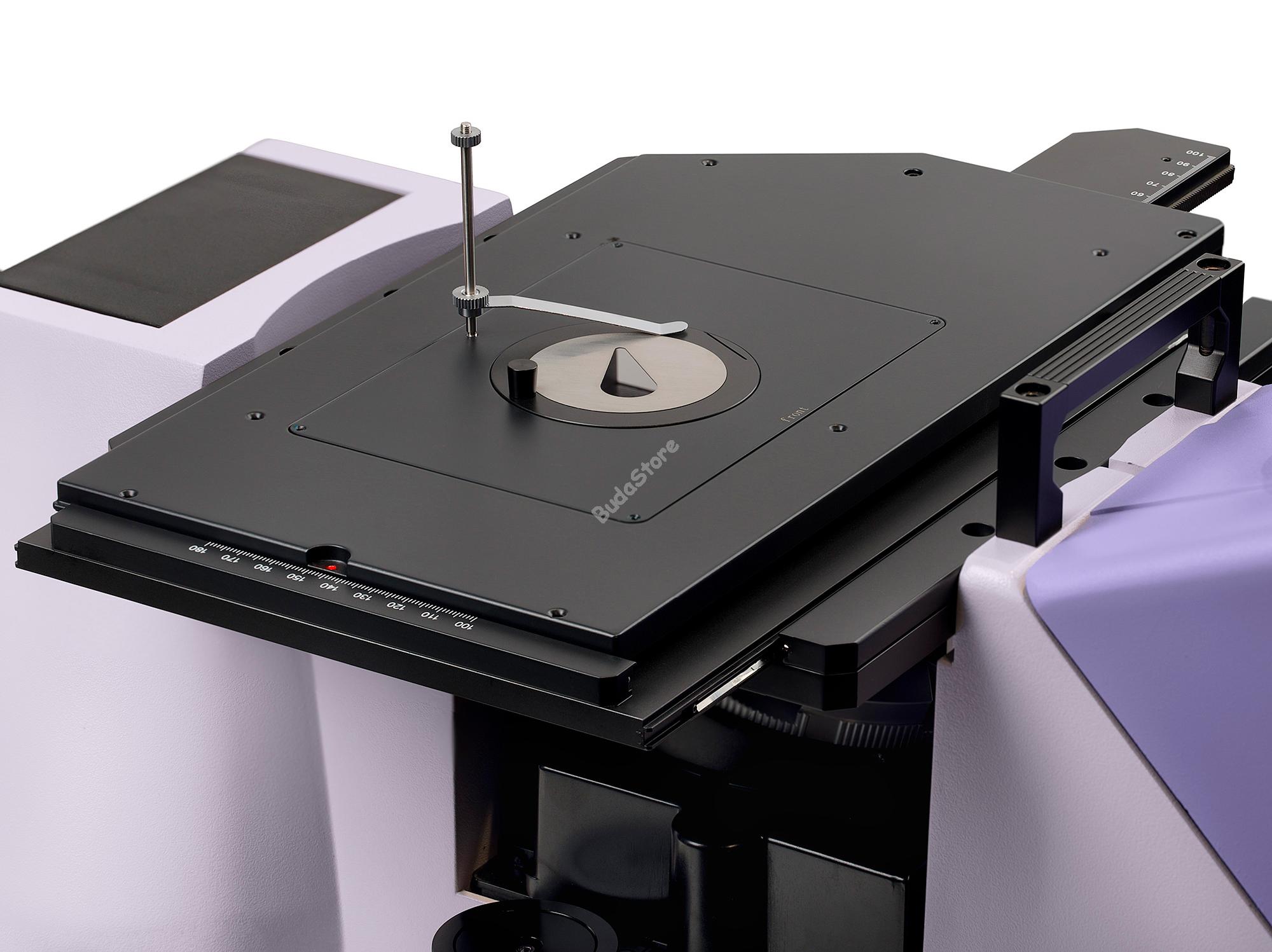

Tárgyasztal

A tárgy mozgatása az asztal két tengely mentén történő mozgatásával történik. A tárgyasztal közepén megfelelő átmérőjű, lyukkal ellátott betét található. A tárgyat a mintatartó hivatott a helyén tartani.
A háromrétegű bevonat megvédi a tárgyasztalt a karcolásoktól és egyéb felületi sérülésektől, ha nehéz vagy nagyméretű mintákkal dolgozik.
A hosszú, dönthető tárgyasztalirányító kar biztosítja a kényelmes munkavégzést: a kézfej fáradtság nélkül pihenhet az asztalon. A kar a tárgyasztal bal és jobb oldalára is felszerelhető.

Fényforrás

A lámpabúrában 100 W-os halogénizzó található. Ez elegendő fény ad a 4x–100x nagyítású objektívvel való munkához világos látóteres és polarizált fényben történő munkához, valamint sötét látóteres mikroszkópos technikához is. A halogén izzó olyan színhőmérsékletű fényt bocsát ki, amely lehetővé teszi a kényelmes munkavégzést.

Visszaverődő fényt használó megvilágítás

A világítási rendszer lehetővé teszi a Köhler-világítás beállítását. A tárgyoldali fényrekesz és az apertúra rekesz gyárilag előre központosított, további központosításra nincs szükség. Szükség esetén a rekeszek központosító csavarokkal állíthatók.

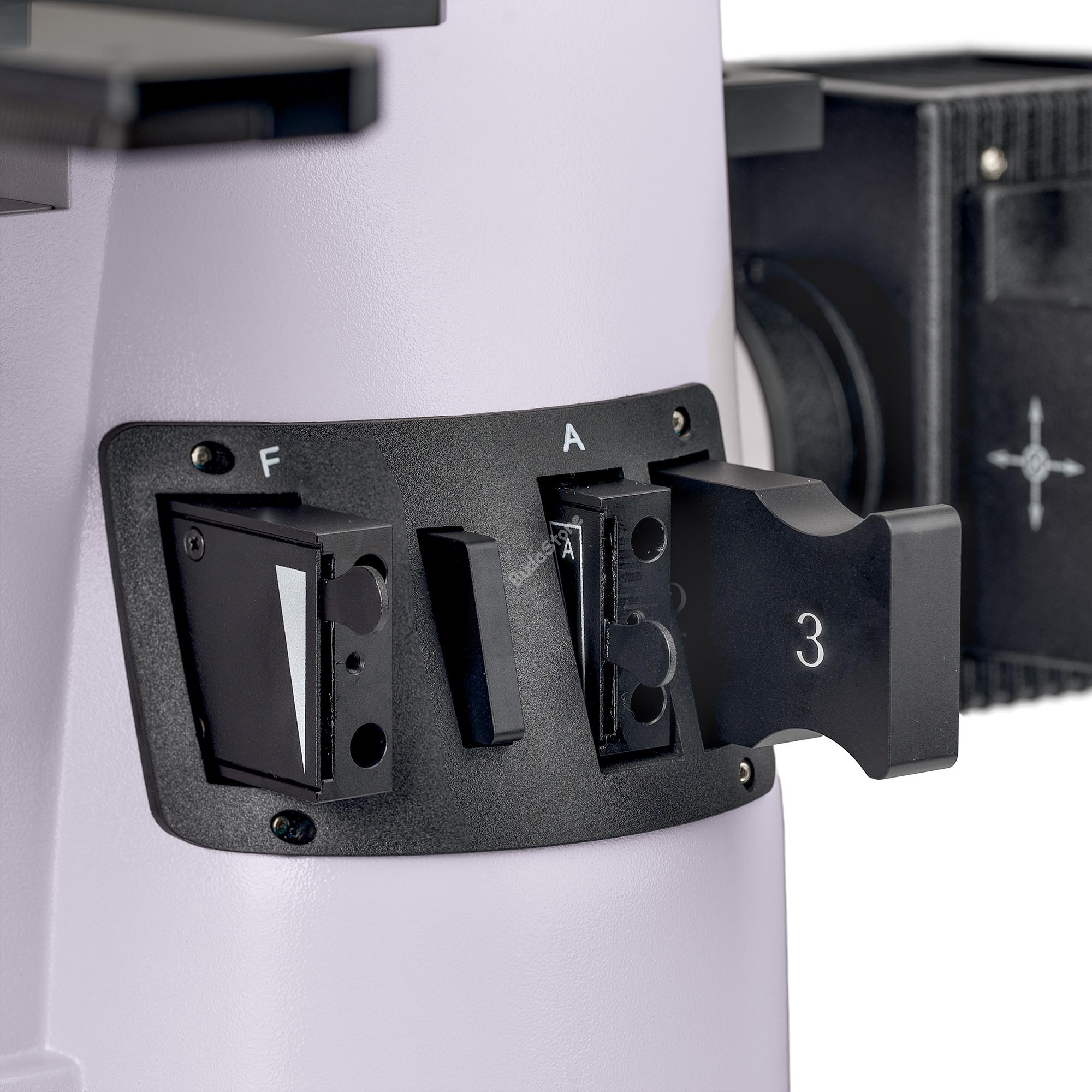

Az analizáló és a polarizáló a polarizációs mikroszkópos technikához használatosak. A polarizáló álló helyzetű, az analizáló 360°-ban el tud fordulni. A fényszűrők segítenek a színek visszaadását beállítani.

Ergonomikus kialakítás

A fizikai kényelmetlenségtől a megfigyelő elfárad és lecsökken a munkavégzés hatékonysága. A mikroszkóp ergonomikus kialakítása jelentős szerepet játszik a kutatómunkát végzők mindennapjaiban.
A MAGUS Metal V790 DIC mikroszkóppal kényelmes a munkavégzés. A mikroszkóp minimális kézmozgással is működtethető mivel a hosszú tárgyasztalállító kar és a finom-fókuszállító gomb ugyanazon a munkaterületen helyezkedik el.
A fókuszállító gombok a váz alján helyezkednek el. A felhasználónak nem fárad el a keze. A mechanikus zökkenőmentes mozgása miatt a felhasználó minden további erőfeszítés nélkül fókuszálhat az objektumra.

Főbb jellemzők:

• Max. 30 kg-os, nem átlátszó objektumok tanulmányozására alkalmas
• Bertrand-lencsék konoszkópiához és ortoszkópiához
• Egy kiegészítő nagyítólencse, ami 1,5x megnöveli a mikroszkóp nagyítási értékét. A mikroszkóp fejrészén lévő kapcsolóval illeszthető be az optikai rendszerbe
• Három, egymástól független rögzítési lehetőség a digitális kamera és a monitor használatához: a háromszemlencsés tubus és a két oldalsó tubus a vázon, fénynyalábfelosztás a háromszemlencsés fejrészen: 100/0, 50/50, 0/100, a vázon: 100/0 és 20/80 (jobb oldali fotónyílás), 100/0 és 0/100 (bal oldali fotónyílás)
• Sík fél-apokromatikus és sík apokromatikus objektív megnövelt munkatávolsággal, amely világos és sötét látómezős technikával használható
• A többfunkciós revolverfejen 6 darab nyílás található, ahová az egyes kontrasztmódszerek moduljai helyezhetők be
• Halogénes, visszaverődő fényt használó megvilágítás, nagyobb teljesítménnyel (100 W), a sötét látómezős módszerhez
• Köhler megvilágítás, középre helyezett elemek a megvilágítási rendszerben, sötét látómező, világos látómező, polarizáció, DIC technika
• A színszűrők csökkentik bizonyos hullámhosszok intenzitását és beállítják a színvisszaadást a mikroszkópos fényképezésben
• Nagyméretű tárgyasztal, betétekkel, hosszú állítókar a kényelmes működtetéshez

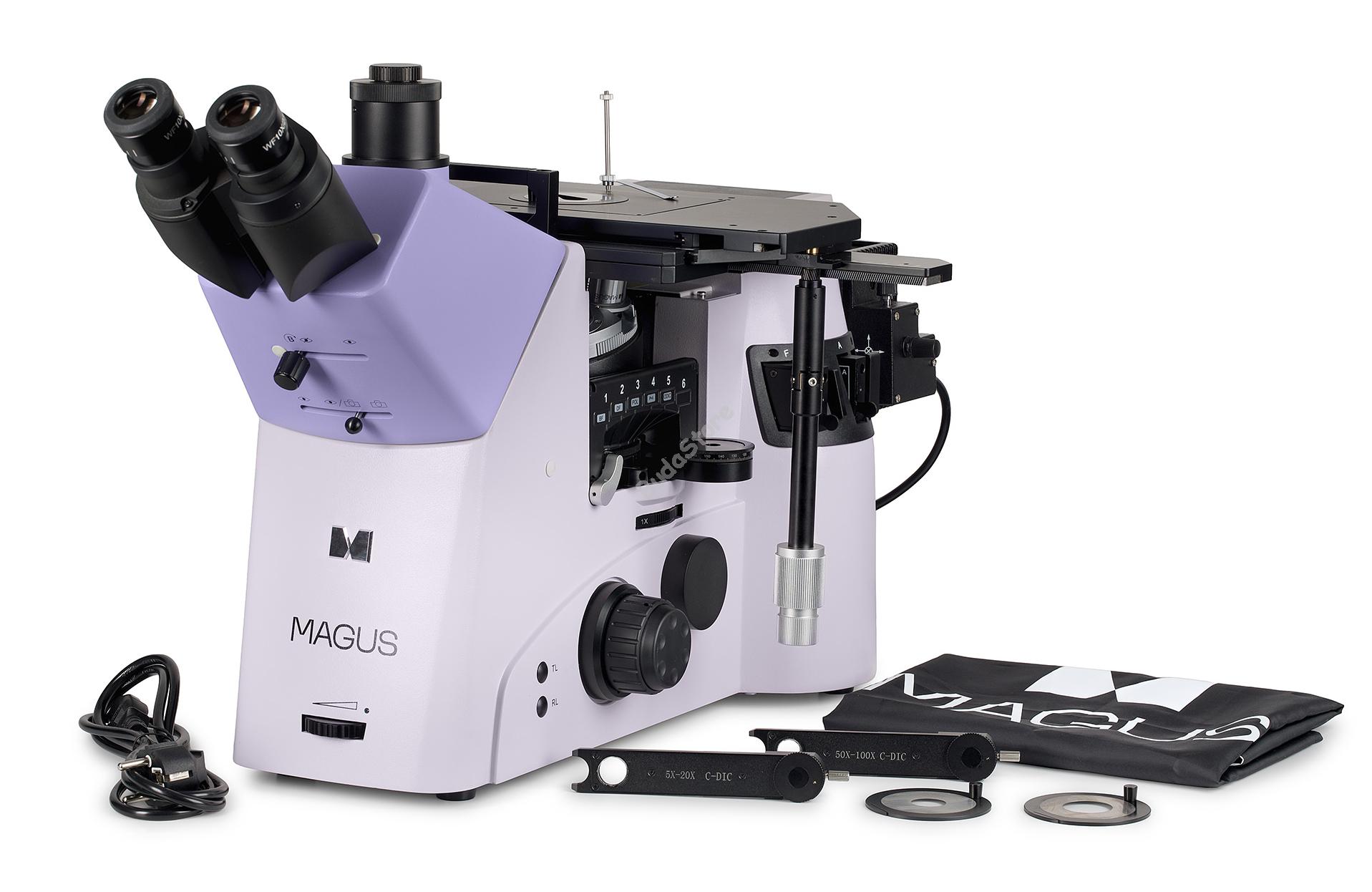

A készlet tartalma:

• Állvány beépített tápegységgel, fókuszáló mechanizmussal, objektív-revolver és revolverfej a kontrasztmodulok behelyezéséhez
• Lámpaház
• Háromszemlencsés fejrész Bertrand-lencsével
• Sík fél-apokromatikus objektív, végtelenre korrigálva: Plan S-Apo BD 5x/0,15 ∞/- SzM 20 mm
• Sík fél-apokromatikus objektív, végtelenre korrigálva: Plan S-Apo BD 10х/0,30 ∞/- SzM 11 mm
• Sík fél-apokromatikus objektív, végtelenre korrigálva: Plan S-Apo BD 20х/0,45 ∞/0 SzM 3,1 mm
• Sík apokromatikus objektív, végtelenre korrigálva: Plan Apo BD 50х/0,80 ∞/0 SzM 1 mm
• Sík apokromatikus objektív, végtelenre korrigálva: Plan Apo BD 100х/0,90 ∞/0 SzM 1 mm
• 10x/23 mm-es szemlencsék hosszú szemtávolsággal és dioptriaállítási lehetőséggel (2 db)
• Szemlencse szemkagyló (2 db)
• DIC csúszka az objektívhez (2 db)
• Polarizációs eszköz
• Szűrőkészlet
• C-foglalat kamera-adapter
• Váltóáramú (AC) tápkábel
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• Digitális kamera
• Kalibrációs tárgylemez
