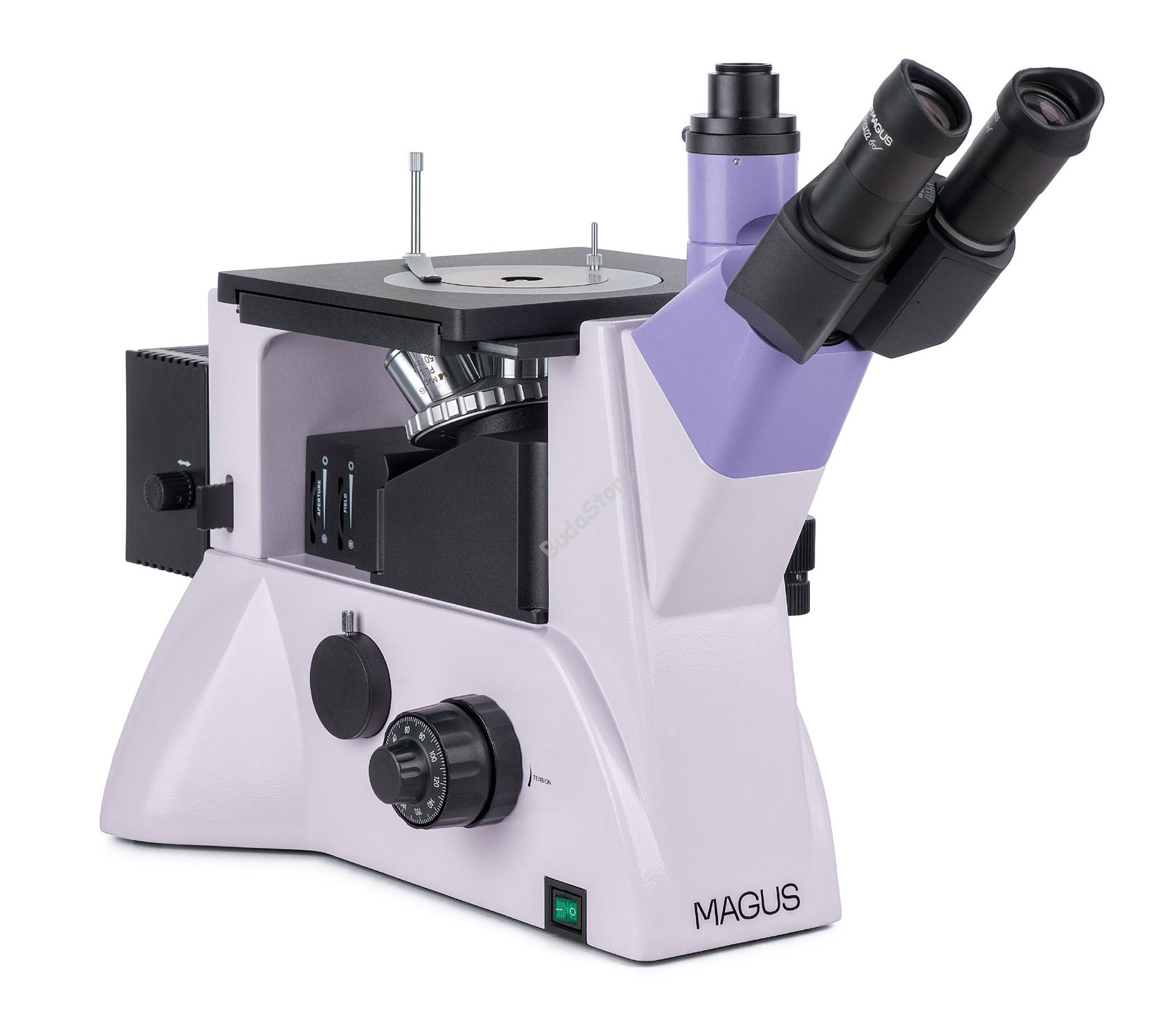

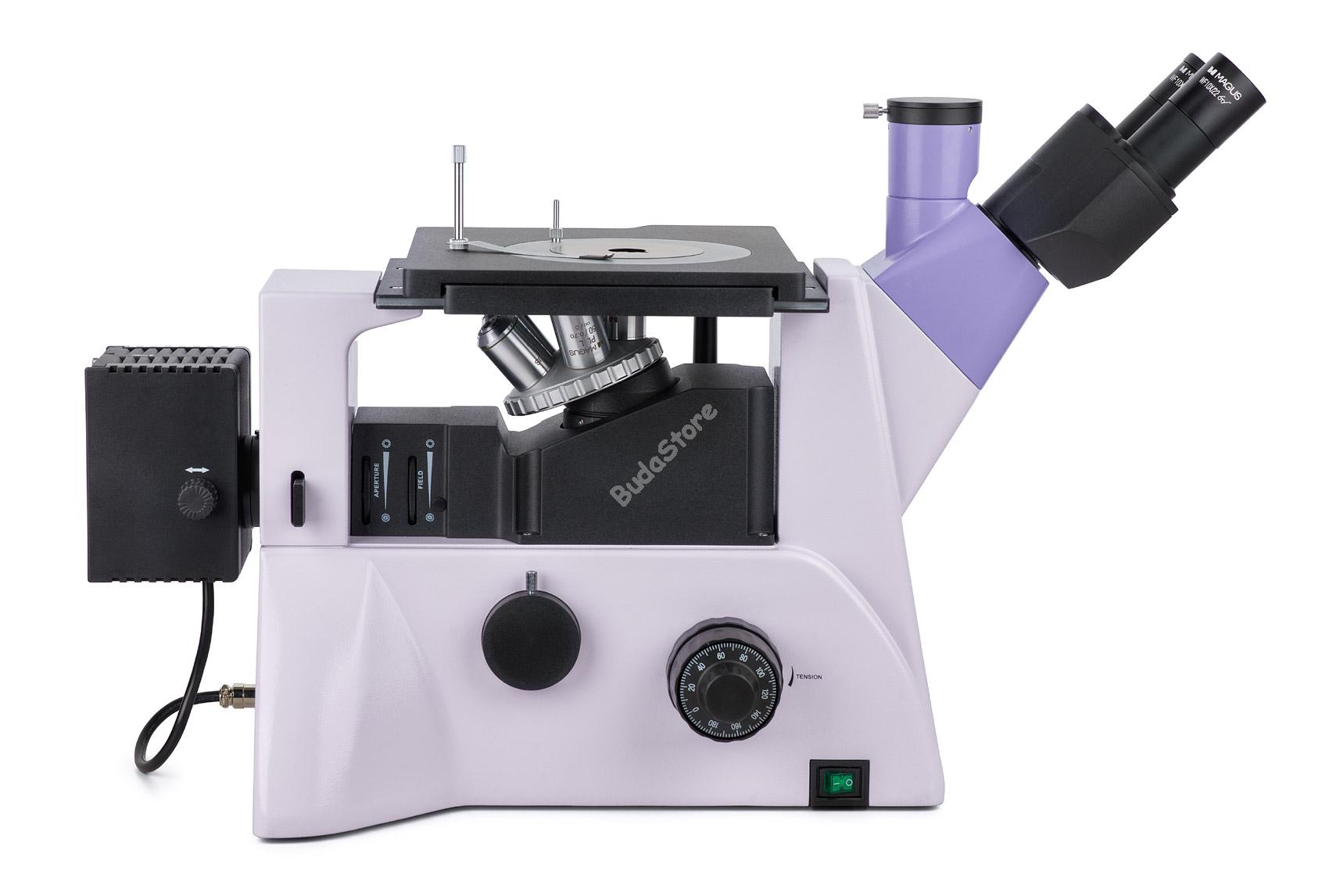

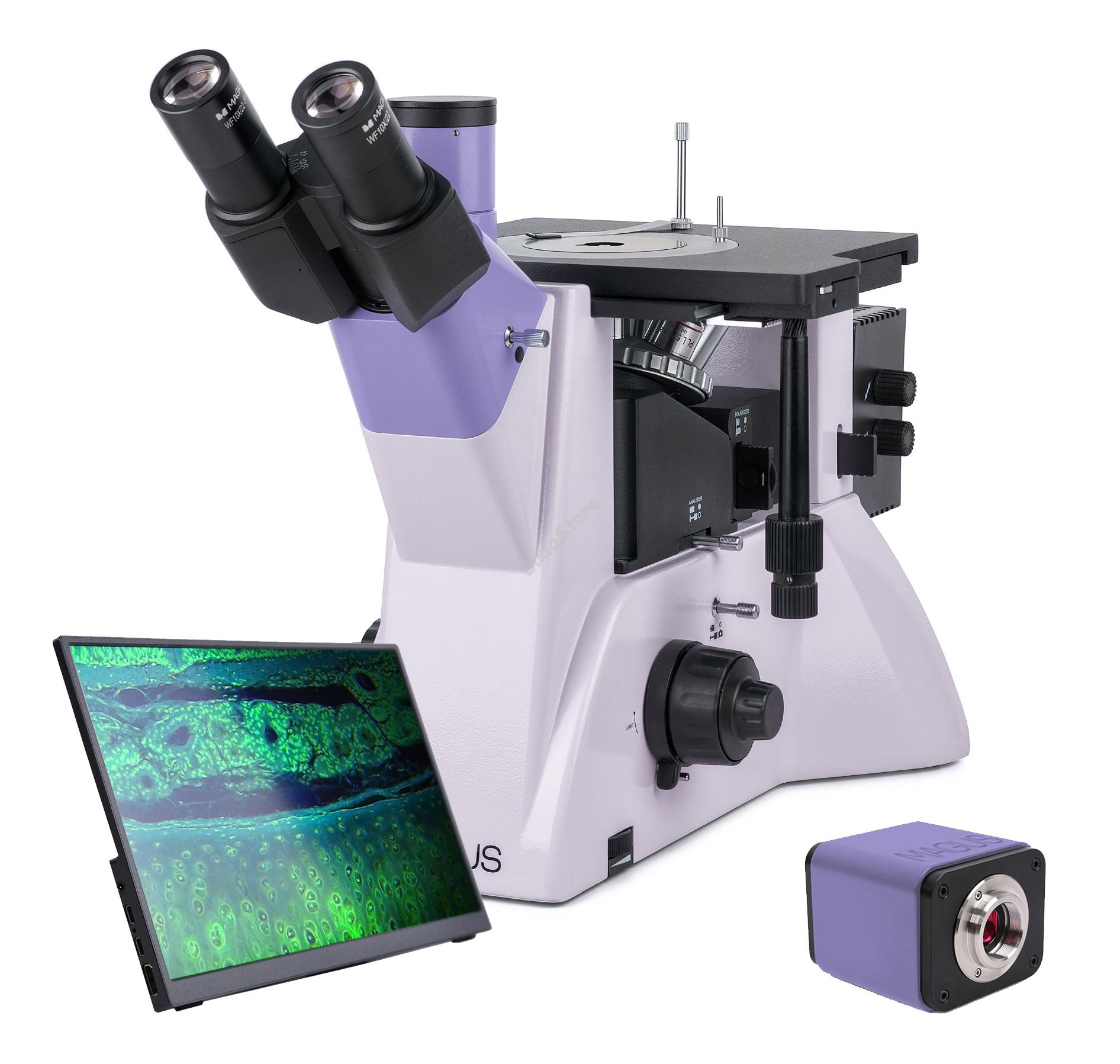

A MAGUS Metal V700 metallográfiai fordított mikroszkóp alkalmas fémek, ötvözetek és félvezetők mikroszerkezetének visszavert fényben történő vizsgálatára. A tárgyasztalra akár 2 kg-os minta is helyezhető (csak a minta alsó felének síknak kell lennie). A minta többi részét nem kell preparálni, az bármilyen formájú lehet. A mikroszkópot világos látóterű és polarizált fénnyel történő megfigyelésre tervezték, oldalsó kamera csatlakozóval és háromszemlencsés tubussal rendelkezik, és laboratóriumi és gyártásbeli alkalmazások széles skálájára alkalmas.

Digitális kamera

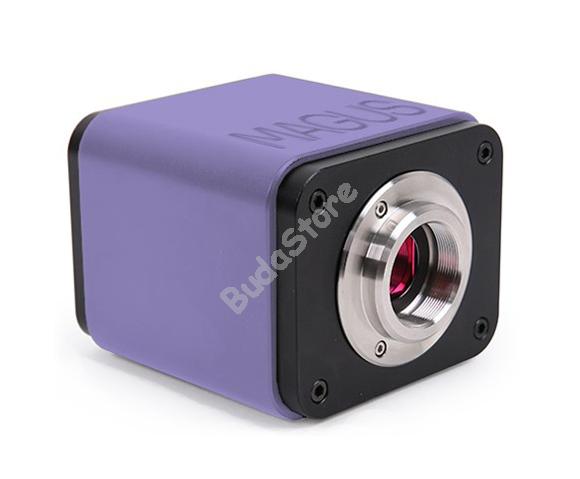

A MAGUS CHD20 digitális kamera 2 MP-es érzékelője 1920x1080 képpont felbontású valósághű Full HD képeket készít. A kamera a nagy fényérzékenységnek köszönhetően alkalmas a fluoreszcens világítással történő munkavégzésre. Az R, G, B elsődleges színmozaikszűrők segítségével alacsony sötétáram-szintet elérni és tiszta képet lehet kapni.
A kamera egy HDMI csatlakozón keresztül közvetlenül csatlakoztatható TV-hez, monitorhoz vagy projektorhoz. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. Továbbá az USB 2.0 porton keresztül a kamera számítógéphez csatlakoztatható.
A videó a kimeneti csatlakozótól függően 60 képkocka/mp (fps) vagy 50 képkocka/mp sebességgel kerül rögzítésre.
A kamera nagy FPS számának (FPS = képkocka/mp) és nagy sávszélességű HDMI technológiájának köszönhetően a videók élénken jelennek meg, és a képkockák között nincsenek fagyások vagy akadások. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.

Monitor

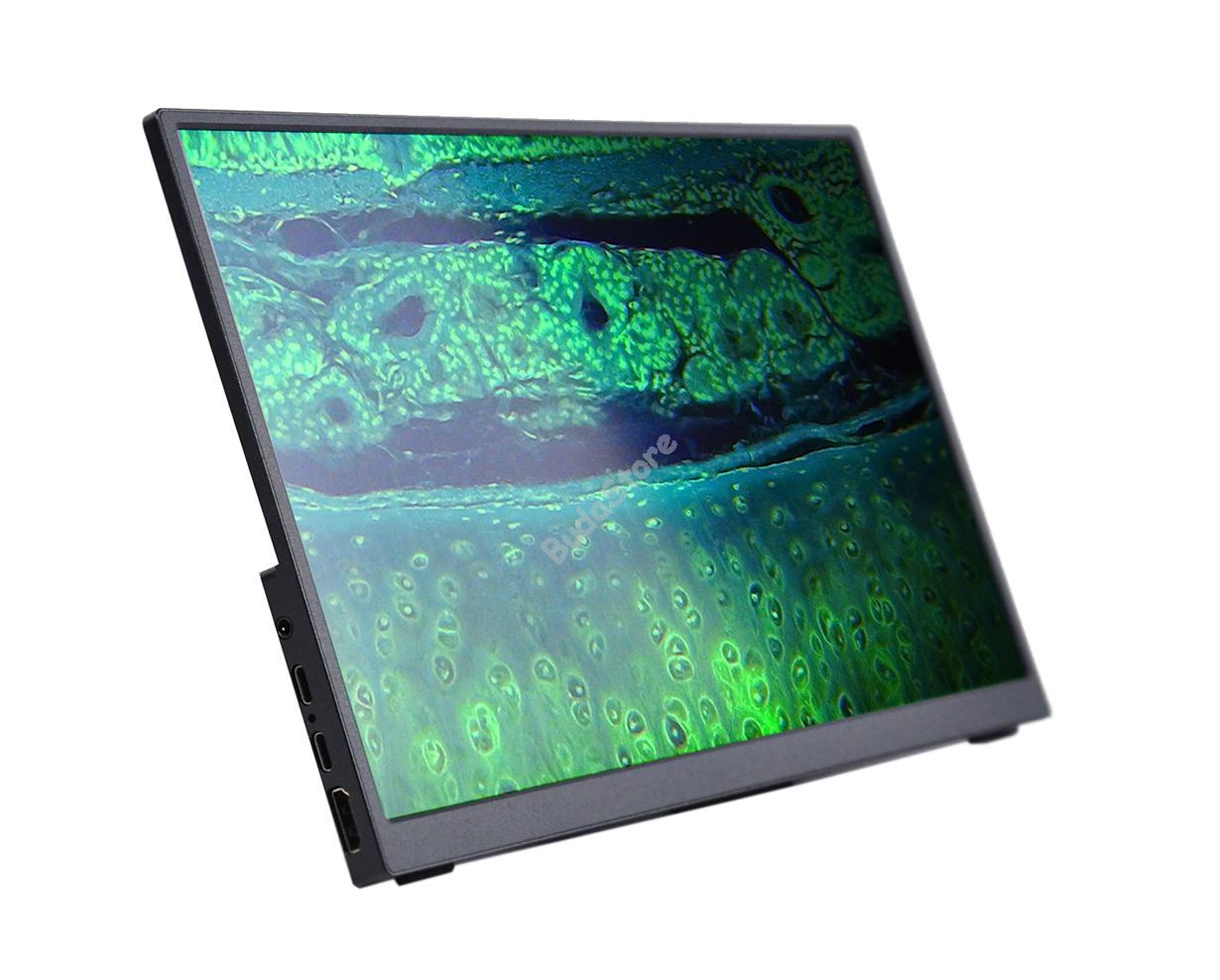

A MAGUS MCD monitorok a MAGUS CHD kamerákkal kombinálva teljes képalkotó rendszert bztosítanak a MAGUS mikroszkópokhoz.
A kamera a HDMI interfészen keresztül csatlakozik. A monitor valós idejű képet jelenít meg. Annak IPS LCD kijelzője széles látószöget, nagy fényerőt és jó kontrasztot biztosít. A kép nem torzul, akkor sem, ha nagy szögből nézzük a képernyőt. A képernyő mérete 13,3''.
A monitor vízszintes felületre összecsukható állvány segítségével telepíthető, ill. közvetlenül a kamerára vagy állványra rögzíthető.

Optikai elemek

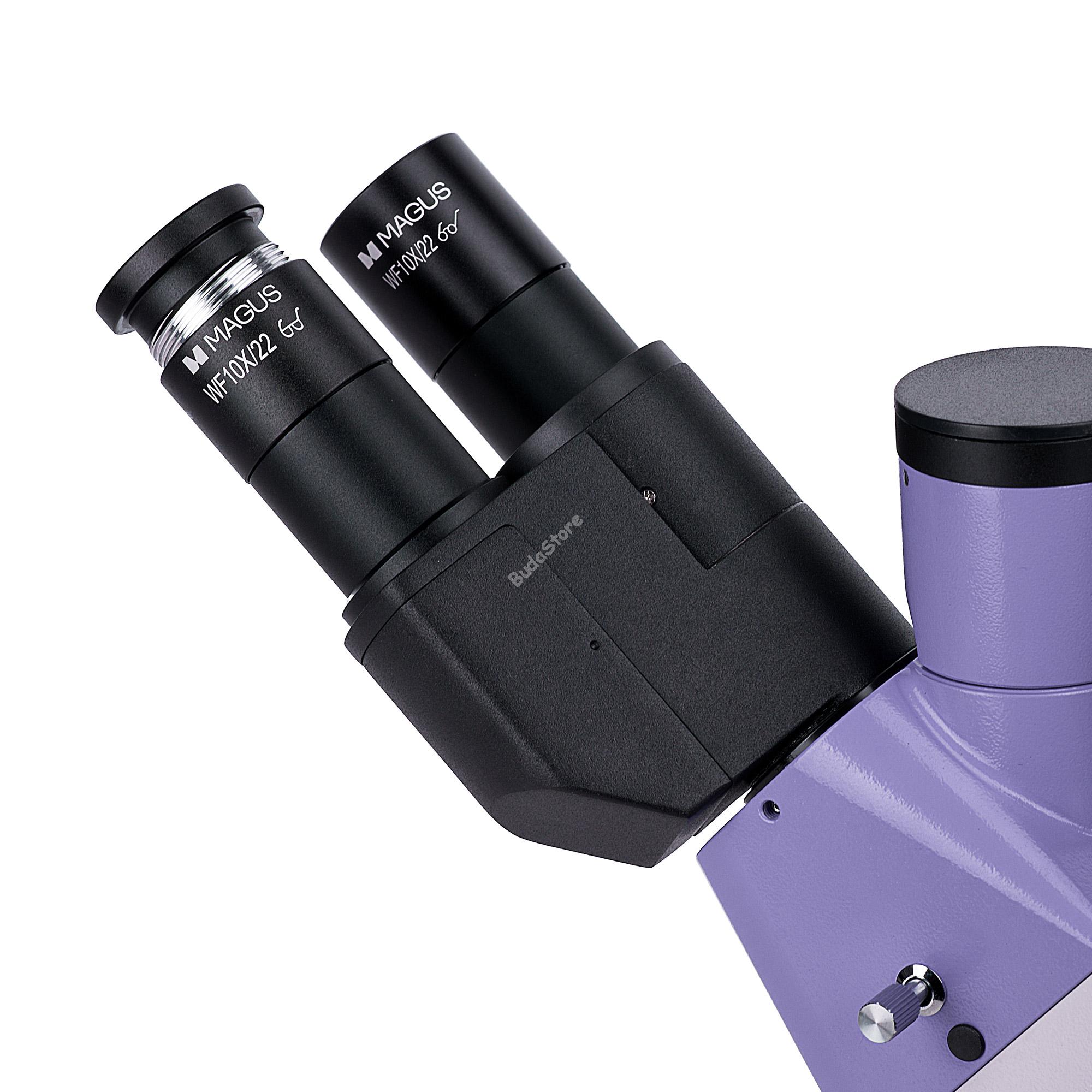

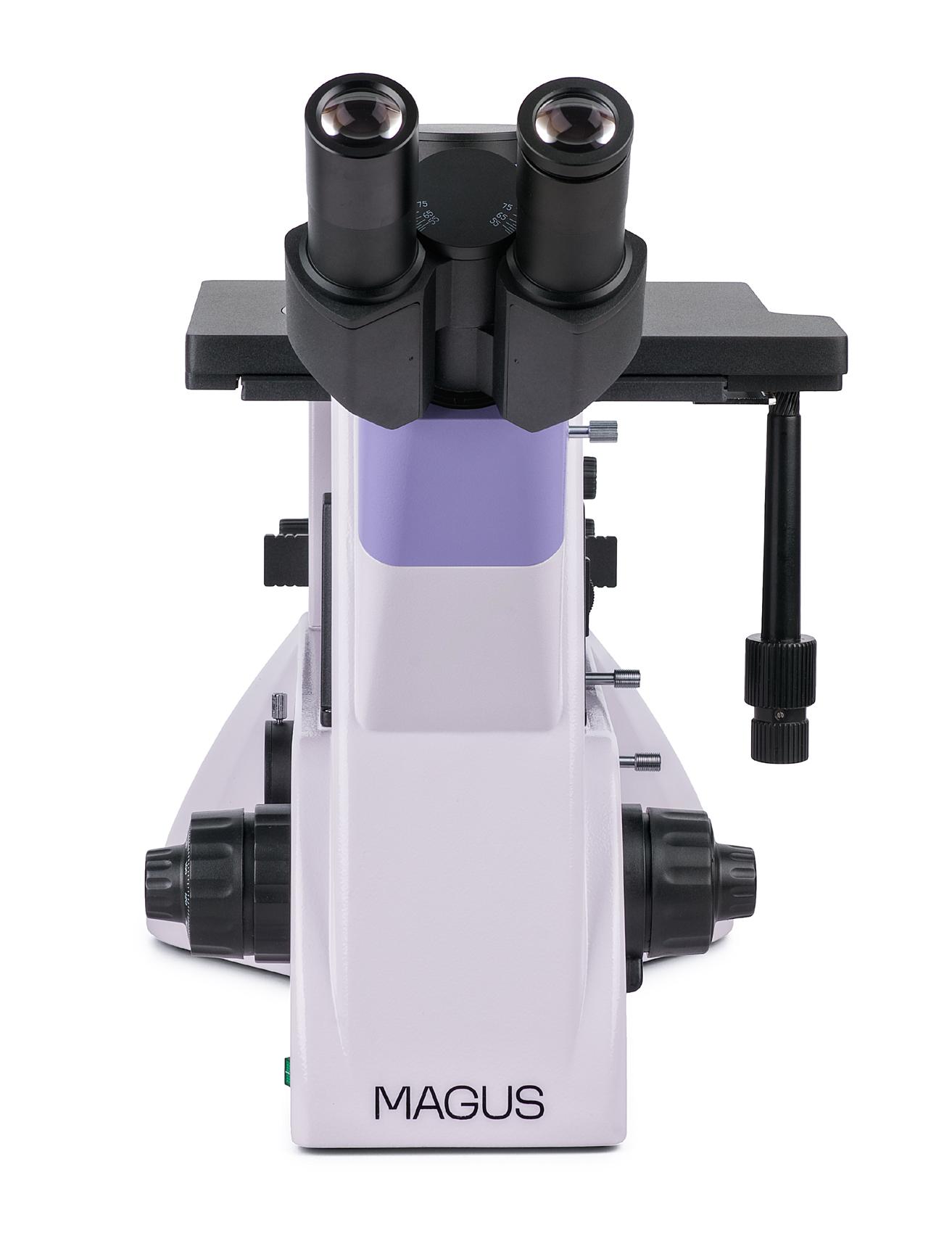

A mikroszkóp speciális kialakítású háromszemlencsés fejrésszel van felszerelve – a szemlencsék helyzete állítható 180°-os elforgatás lehetséges. A digitális kamera a mikroszkóp vázon az oldalsó kamera csatlakozóra, a monitor pedig a háromszemlencsés fej háromszemlencsés tubusába kerül. Sugárnyaláb-felbontás a vázon – 100:0/0:100, a háromszemlencsés fejrészen 50:50 és 100:0.

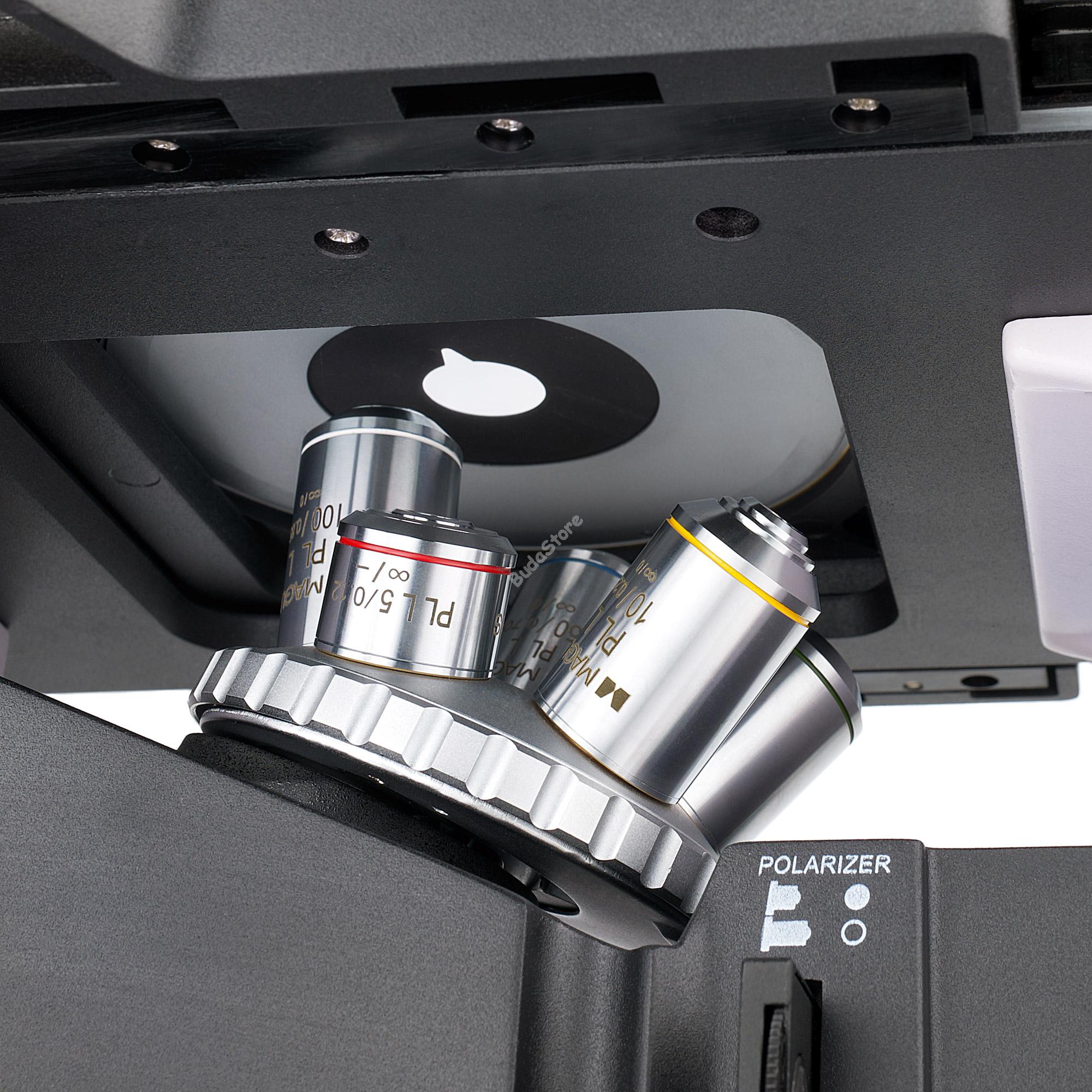

Az 5 objektív befogadására alkalmas forgatható tárgylencsefoglalat a vizsgált minta alatt helyezkedik (mindegyik része az alap konfigurációnak). Mindegyik objektív végtelen síkú akromatikus nagy munkatávolságokkal. Mindegyik objektív helyett felszerelhető másik objektív. Az alap konfigurációban a mikroszkóp nagyítása alapvetően 50x és 1000x érték közötti.

Megvilágítás

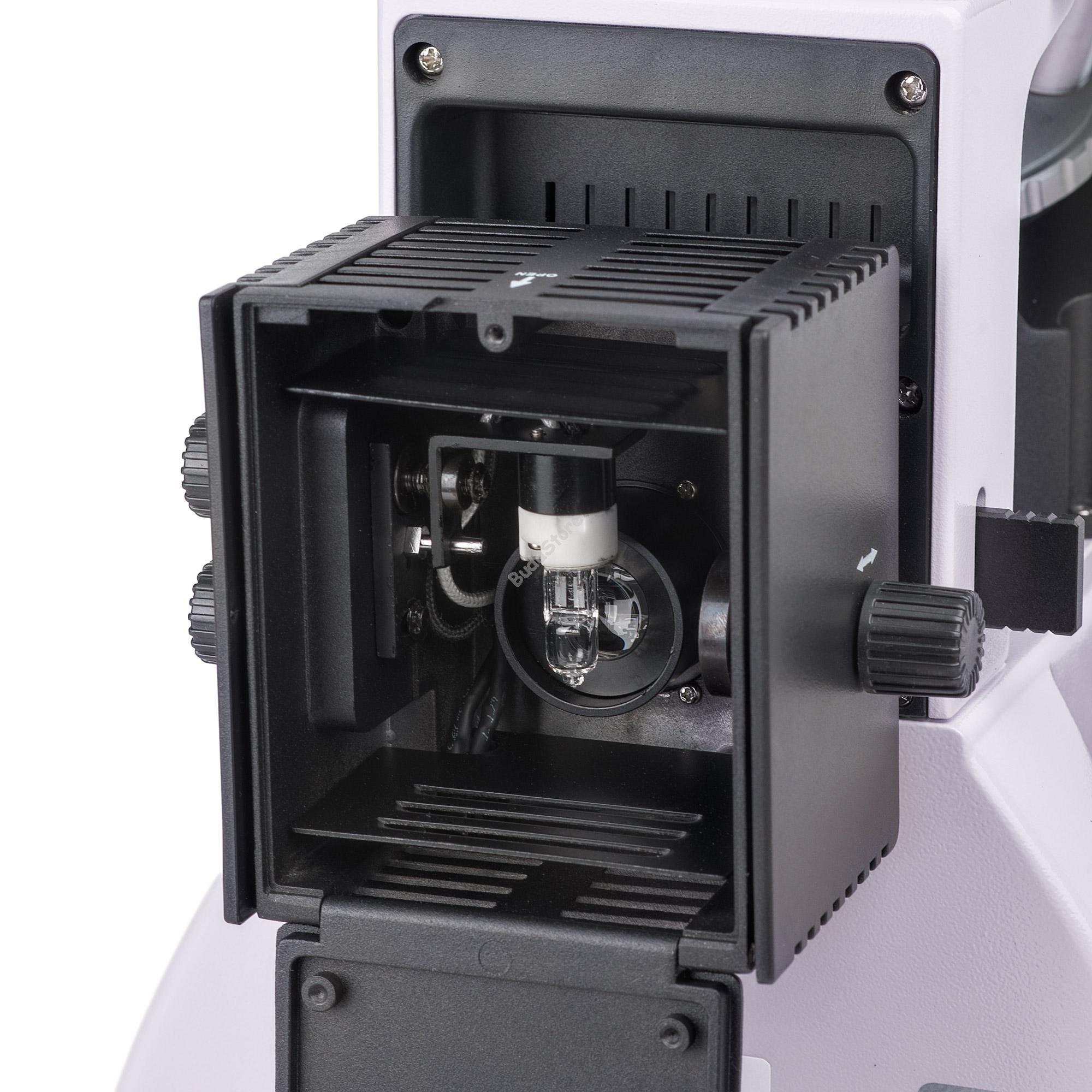

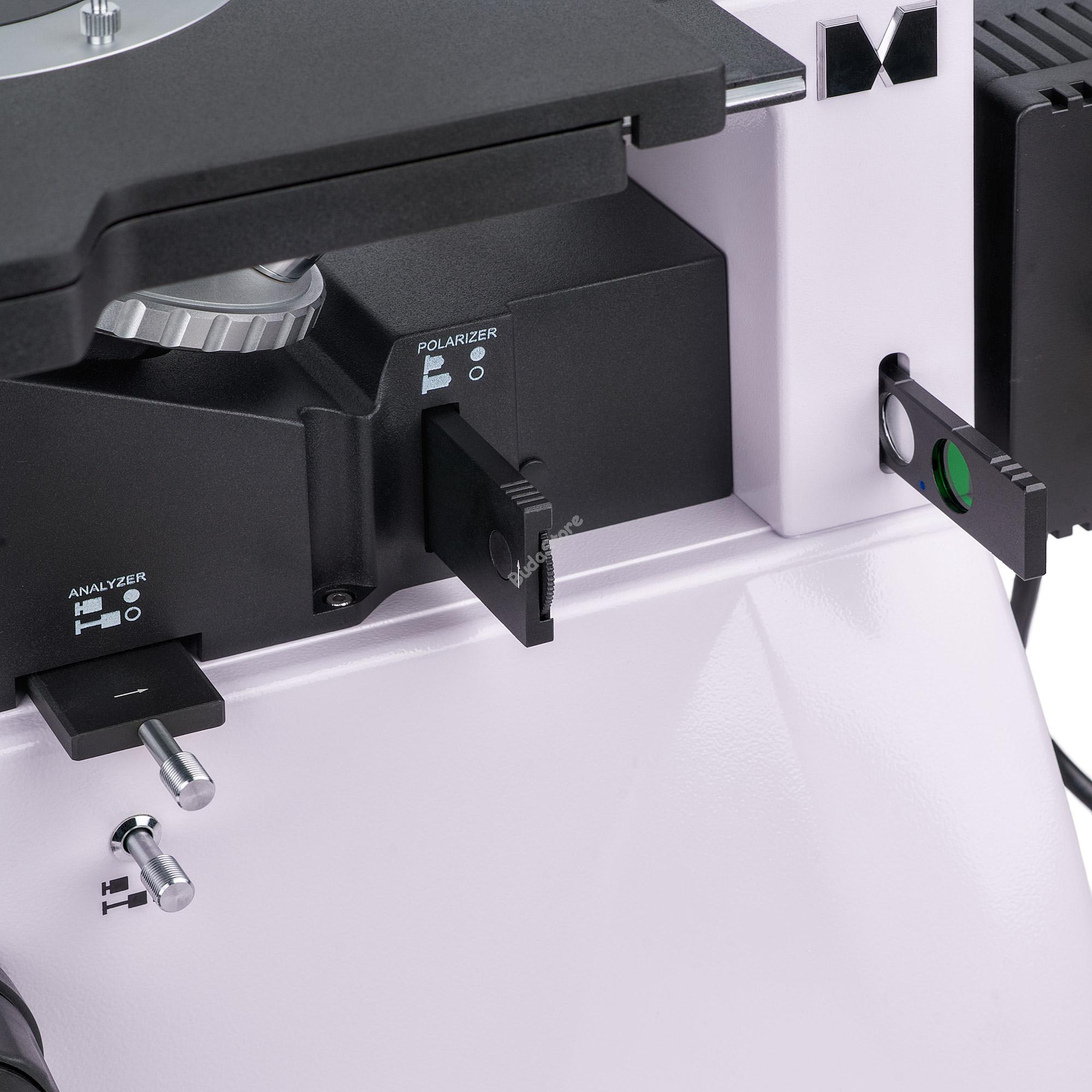

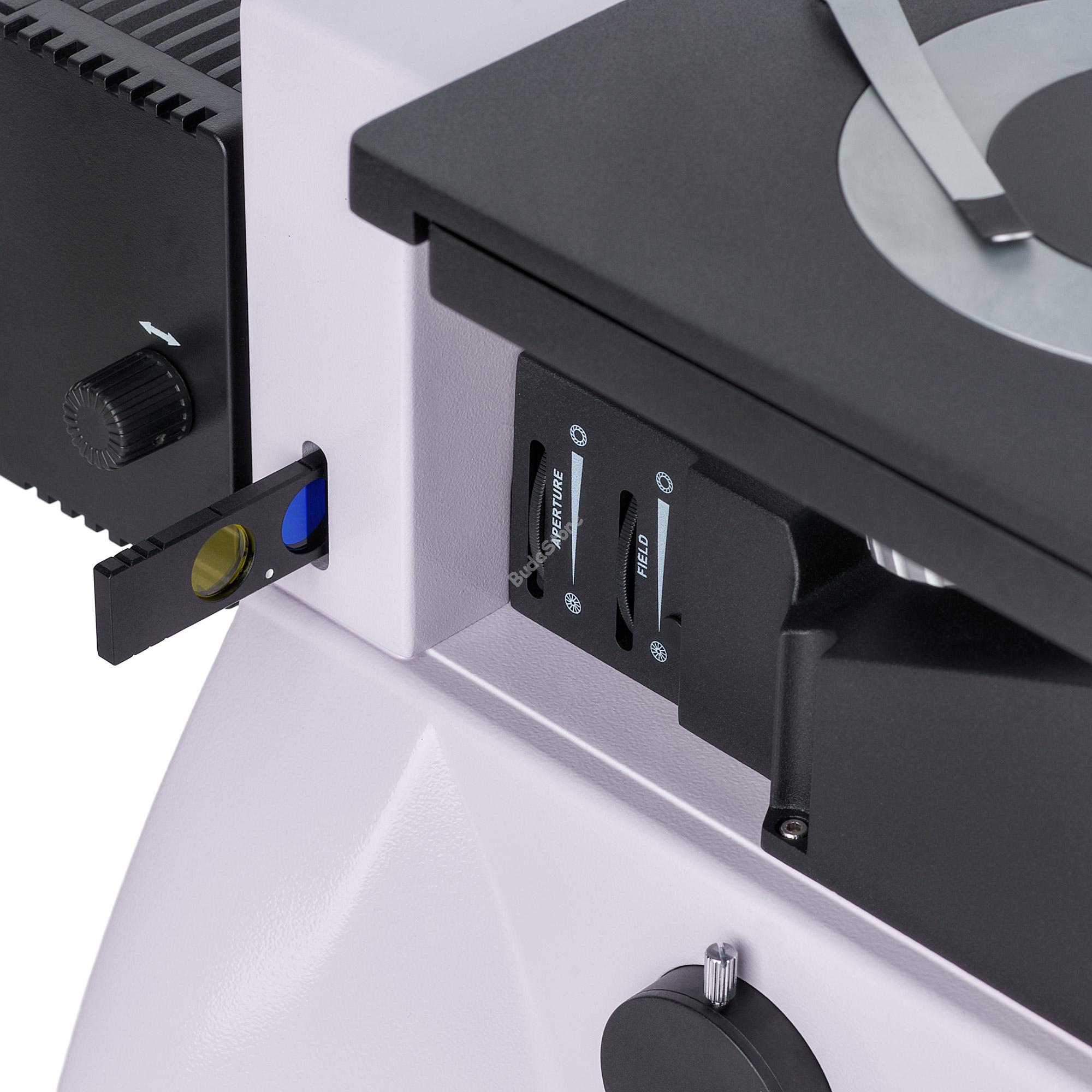

A fényvisszaverő világítás állítható fényerejű 30 W-os halogén izzóval rendelkezik. A lámpaház váltakozó áramú tápegységről kapja az áramot. Kellően erős fényű valamennyi mellékelt objektívvel világos látóterű vagy polarizált fényű mikroszkópos technikával végzett megfigyelésekhez. Lehetőség van Köhler-világítás beállítására, a fényforrás pedig három tengely mentén központosítható. A színszűrők a mikroszkópos fényképezésnél a színvisszaadás módosítására használhatók. Vannak polarizációs eszközök – egy analizátor és egy polarizátor – amelyek mindegyike eltávolítható.

Tárgyasztal és fókuszáló mechanizmus

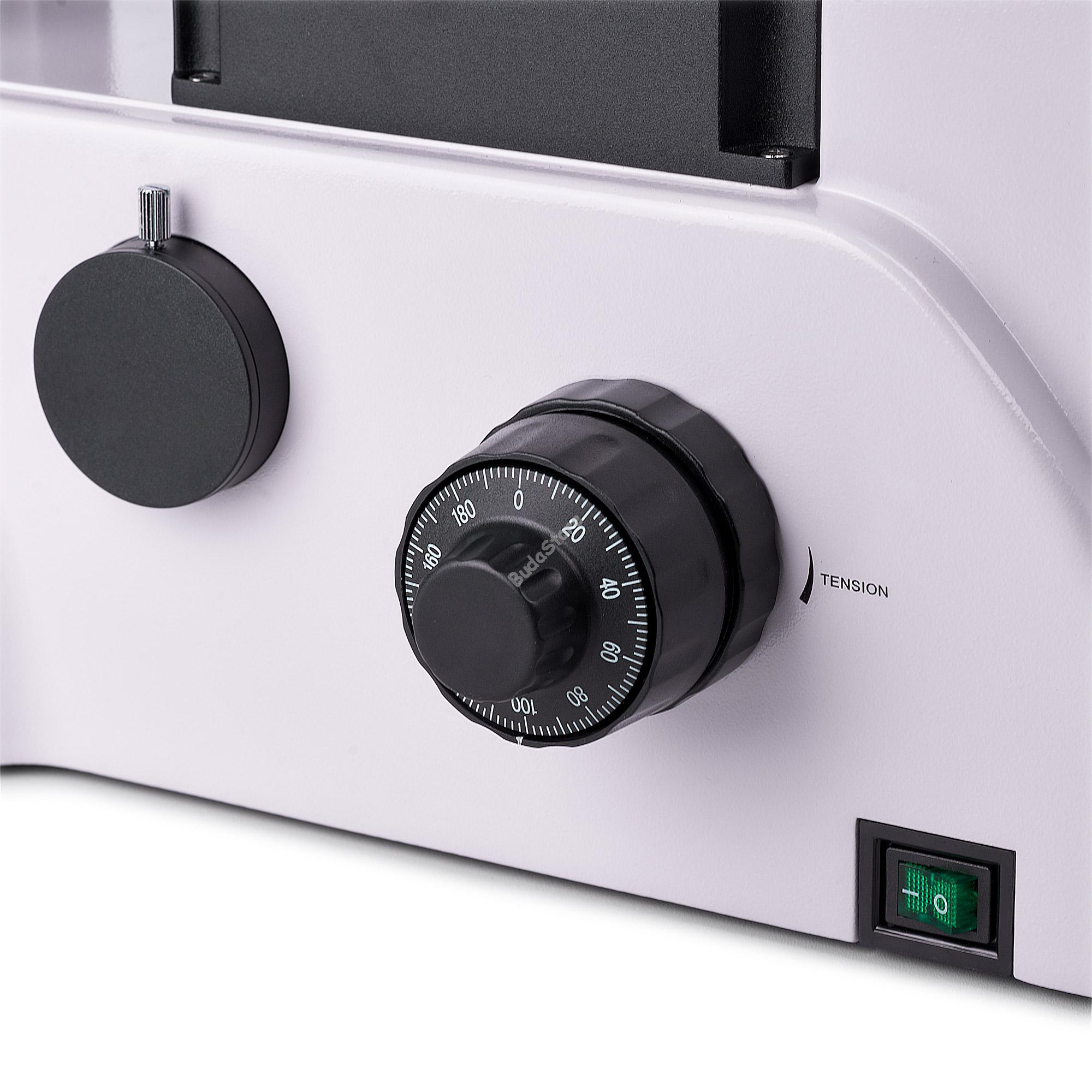

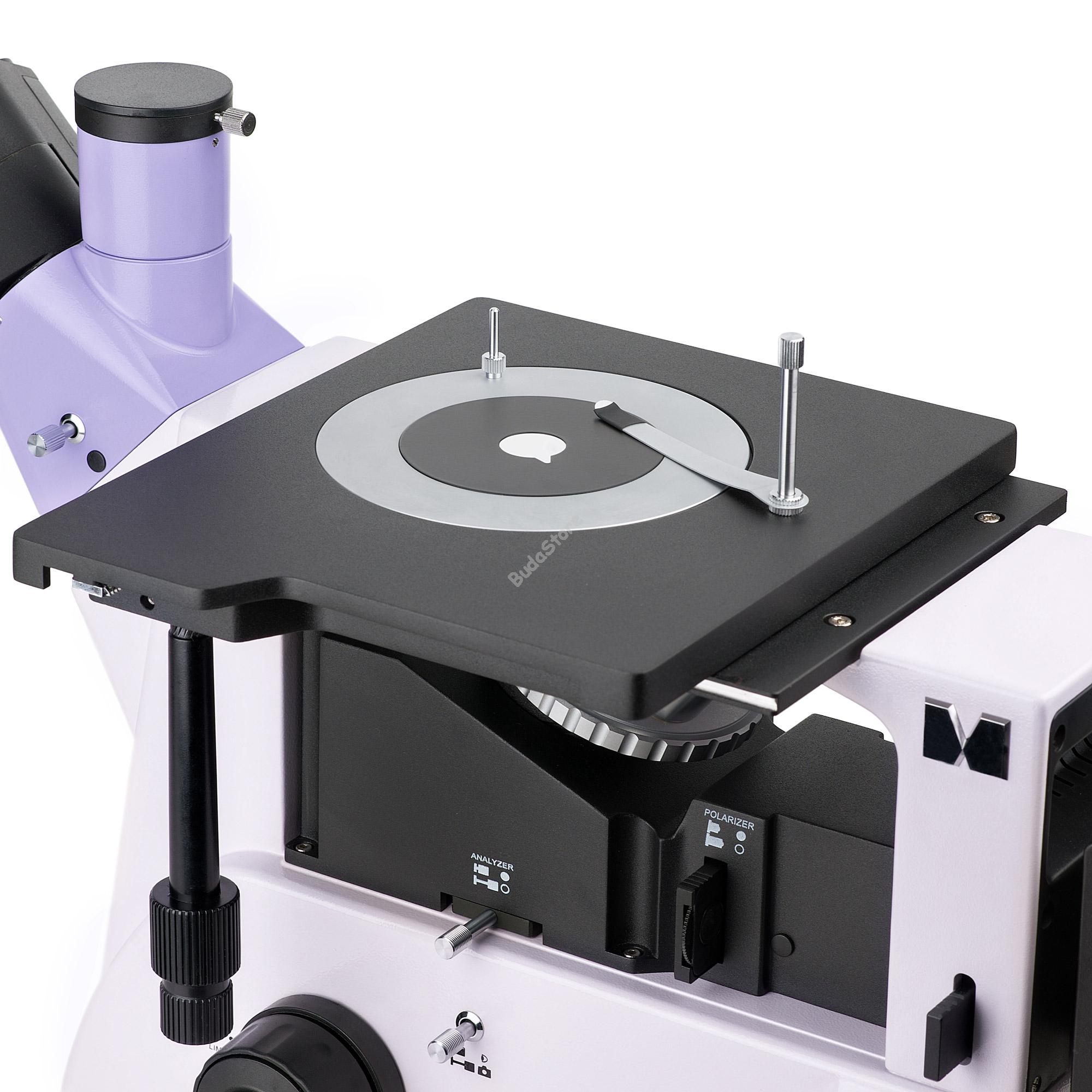

Kerek tárgyasztal lemez 10 mm, 20 mm és 30 mm méretű lyukkal a tárgyasztalba illesztve, a minta pedig mintatartóval rögzíthető. A tárgyasztal elég nagy (242x200 mm), a rögzített mintával két tengely mentén mozgatható. A kép élessége a durva és finom fókuszáló gombokkal állítható be. A durva fókuszáló gomb feszessége állítható, és van rögzítőgombja is.

Tartozékok

A további tartozékok lehetővé teszik, hogy a lehető legtöbbet hozza ki a MAGUS Metal V700 mikroszkópból. Szemlencsék, nagy munkatávolságú plan akromatikus objektívek, kalibrációs tárgylemezek és digitális kamerák állnak rendelkezésre.

A mikroszkóp főbb jellemzői:

• Nagy és nehéz minták vizsgálata világos látóterű és polarizált fényű mikroszkópos technikával csak a minta egyik oldalát kell preparálni
• Nagy tárgyasztal, 10 mm, 20 mm és 30 mm méretű lyukat tartalmazó forgó tárgyasztal lemezzel
• A háromszemlencsés fejrész összeszereléskor 180°-ban elfordítható
• A digitális kamera és a monitor kétféle módon szerelhető fel: a háromszemlencsés fejrészre 50:50 és 100:0 arányú sugárnyaláb-felbontással vagy a mikroszkópvázra 100:0 vagy 0:100 arányú sugárnyaláb-felbontással
• Visszavert fényű megfigyelések, fényforrás – 30 W-os halogén izzó állítható fényerővel
• Köhler-világítás beállítása, levehető analizátor és polarizátor és központosítható fényforrás
• A mikroszkóp teljesítményének bővítése érdekében nagy választékban állnak rendelkezésre hozzá való tartozékok

A kamera főbb jellemzői:

• A kamera a HDMI csatlakozón keresztül önállóan is működik, számítógép nélkül. USB 2.0 porton keresztül számítógéphez csatlakoztatható
• A kamera felbontása 1920x1080 képpont, ami ideális a képek Full HD monitoron történő megjelenítéséhez
• A videokimeneti csatlakozótól függően 60 vagy 50 képkocka/mp a mozgó objektumok megfigyeléséhez, videók rögzítéséhez, valamint a készítmény akadás- és késésmentes mozgatásához
• A SONY Starvis színes CMOS háttérvilágítású érzékelő alacsony zajszintet és még gyenge fényviszonyok között is nagy fényérzékenységet biztosít. Tisztább, világosabb és színtelítettebb képeket fog kapni.
• Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

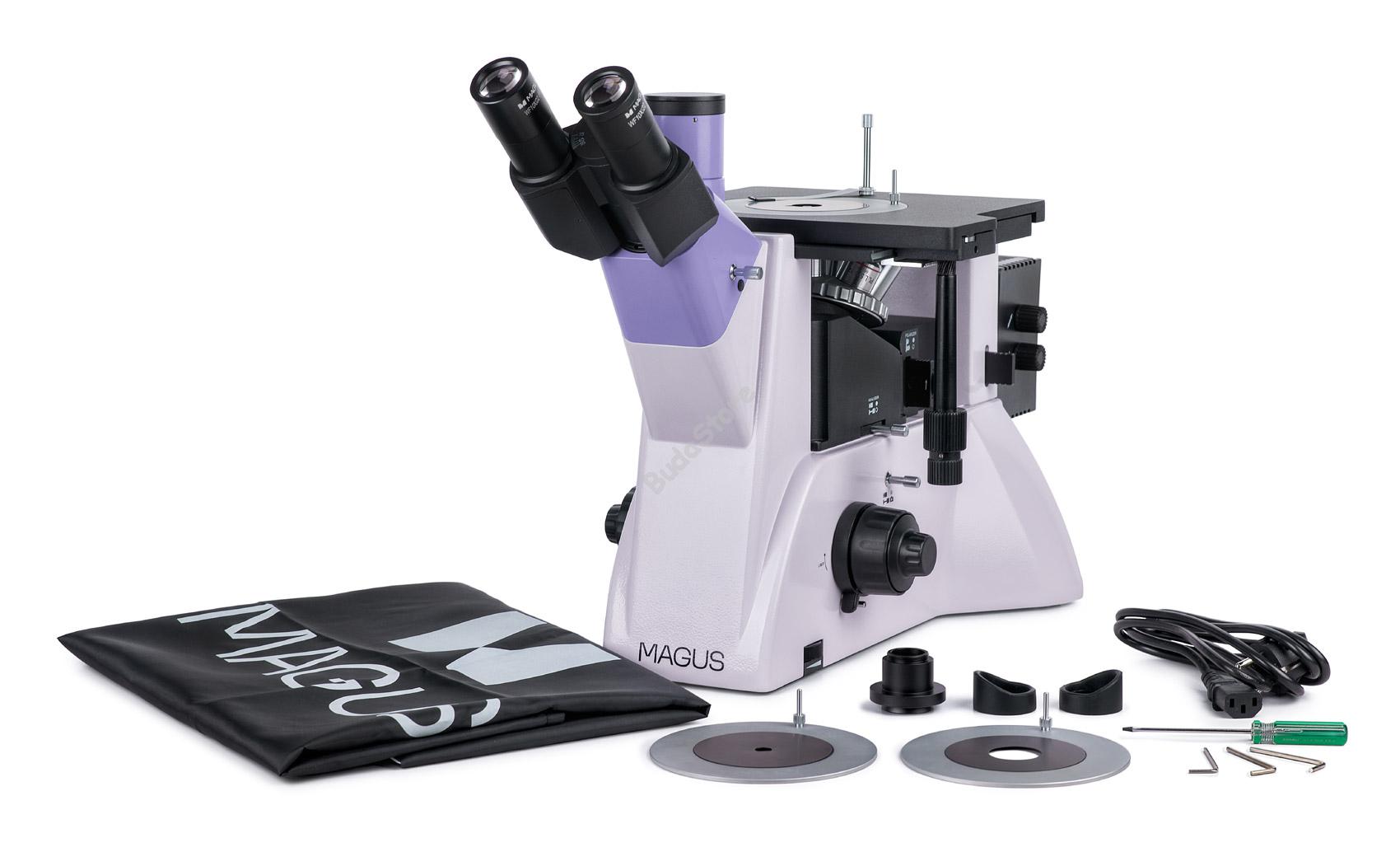

A készlet tartalma:

• MAGUS CHD20 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 2.0 kábel (2 m), USB egér, 32 GB-os SD-memóriakártya, AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• MAGUS MCD20 LCD monitor
• Talp árambemenettel, fókuszáló mechanizmus, tárgyasztal és forgó tárgylencsefoglalat
• Fényvisszaverő világítás lámpaházzal
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PL H 5x/0,12 SzM 26,1 mm
• Végtelen síkú akromatikus objektív: PL H 10х/0,25 SzM 20,2 mm
• Végtelen síkú akromatikus objektív: PL H 20х/0,40 SzM 8,80 mm
• Végtelen síkú akromatikus objektív: PL H 50х/0,70 SzM 3,68 mm
• Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) SzM 0,40 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Váltóáramú (AC) tápkábel
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL H 40х/0,60 SzM: 3,98 mm
• Végtelen síkú akromatikus objektív: PL H 60x/0,70 SzM: 2,08 mm
• Végtelen síkú akromatikus objektív: PL H 80x/0,80 SzM: 1,25 mm
• Kalibrációs tárgylemez
