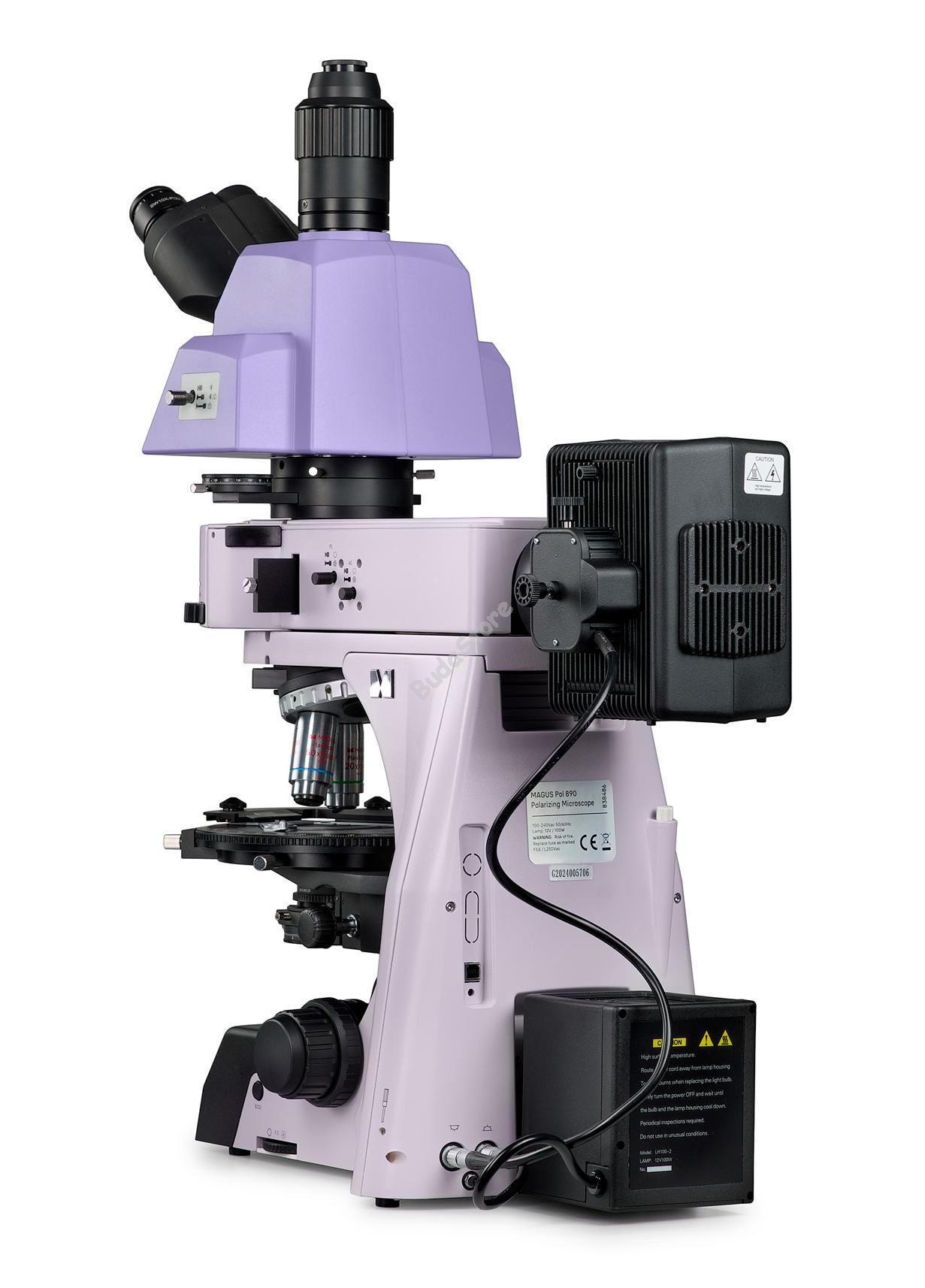

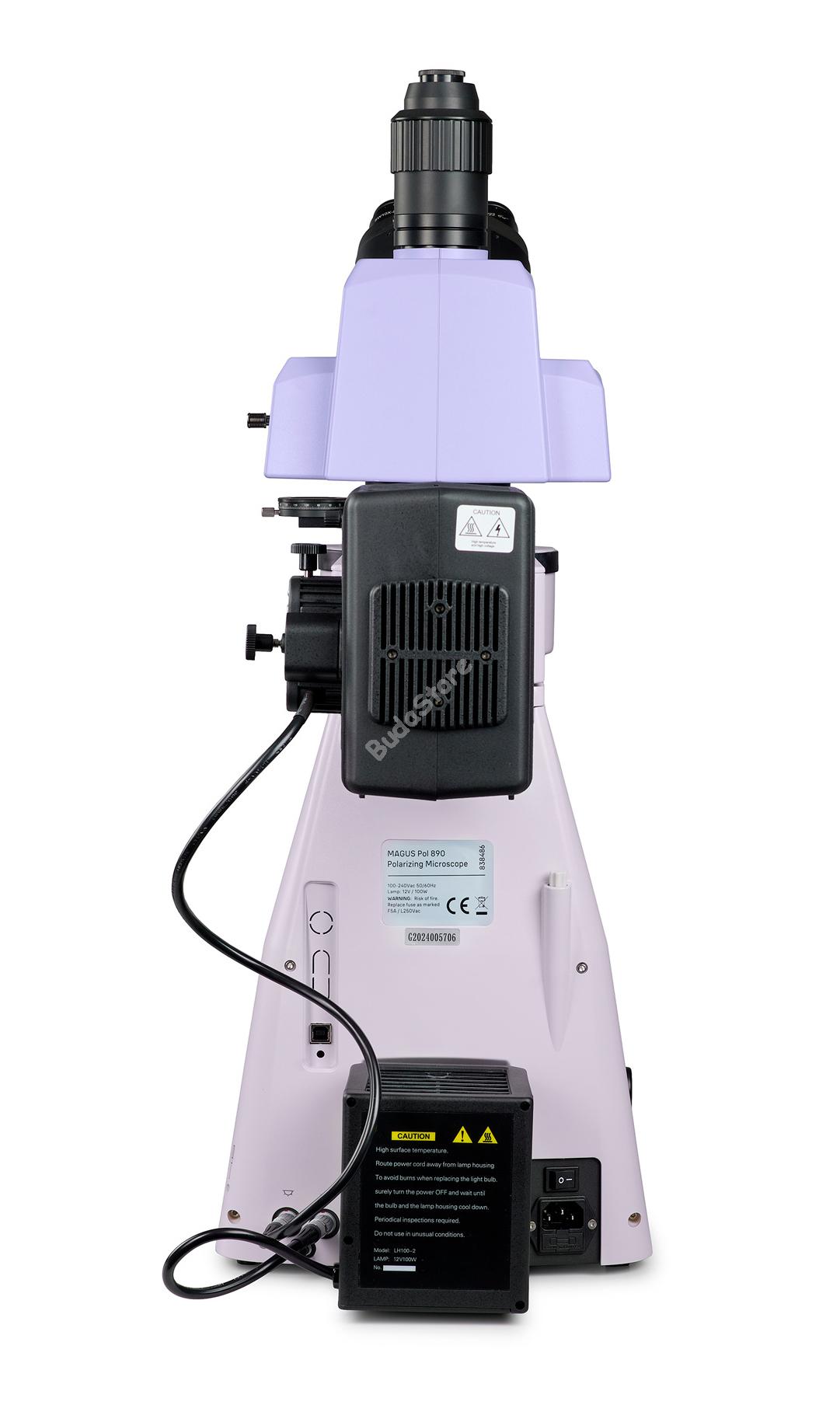

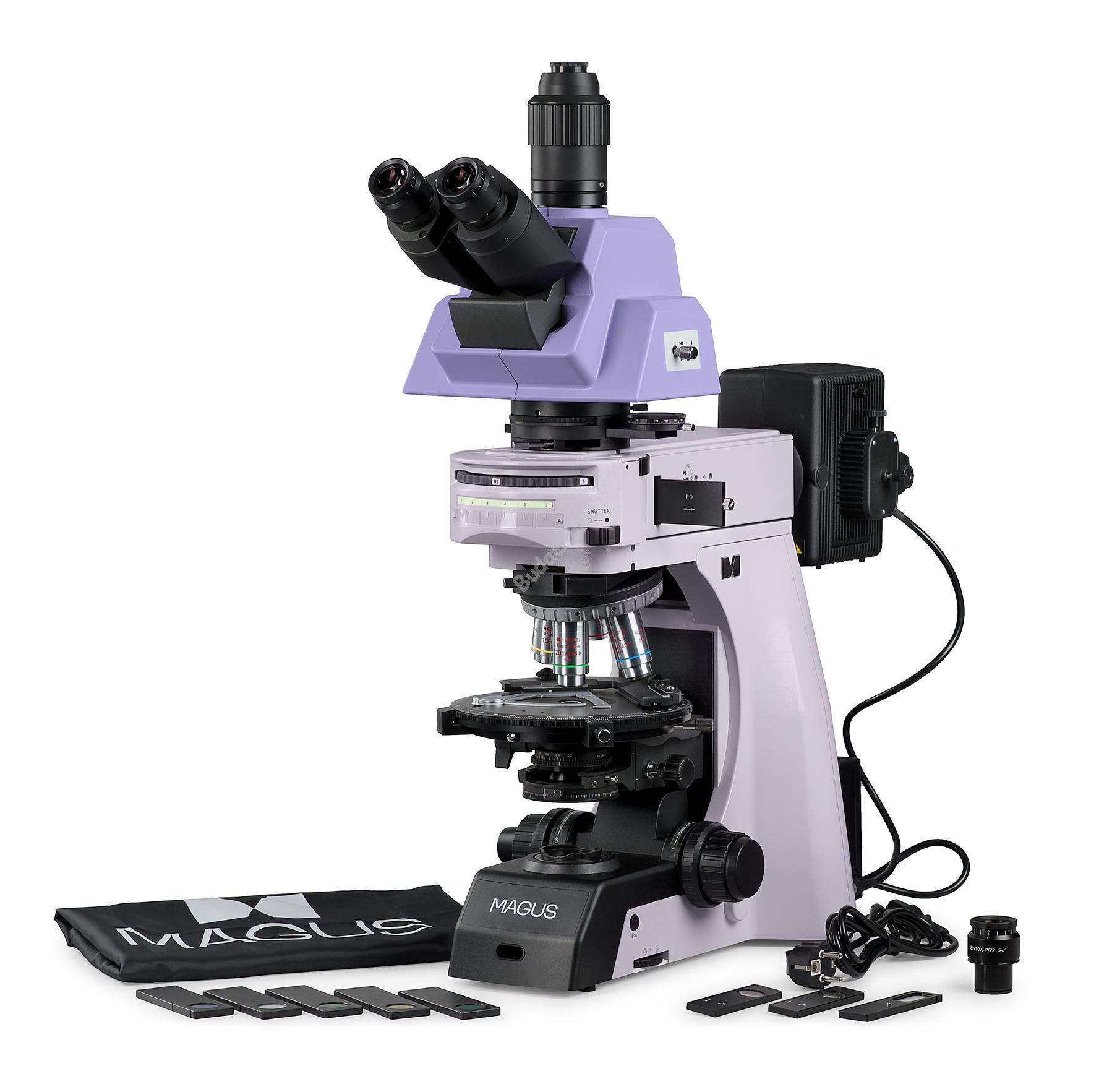

Mikroszkóp tudományos kutatáshoz és ipari megfigyeléshez.
Objektumok polarizált és természetes fényben való megfigyeléséhez készült. Az opcionális komponensek beépítése lehetővé teszi a sötétmezős és fáziskontrasztos módszerek áteső fényben való használatát, valamint a sötétmezős, a differenciális interferenciakontrasztos, illetve a visszavert fény fluoreszcenciás vizsgálatát.
Áteresztett fényben geológiai mintákat, a rekeszekben pedig anizotropikus, biológiai és polimeres mintákat vizsgálhat.
Visszavert fény esetén – polírozott rekeszek egy polírozott oldallal. A csiszolt részek vastagsága tetszőleges, általában 5–10 mm. A mikroszkóppal akár 30 mm vastag, átlátszatlan objektumokat is vizsgálhat.
A polarizáló mikroszkóp az anizotropikus minták kettős törését használja fel a képalkotáshoz. A síkban polarizált fény, amikor anizotropikus mintán halad át, két sugárra oszlik, és módosítja a polarizáció síkját. Az analizátor egyetlen síkba rendezi a sugarak rezgéseit, mégpedig abba a síkba, amelyben azok keresztezik egymást. Az éles, kontrasztos kép színe megváltozik a tárgyasztal forgásakor.
A sík félig apokromatikus és sík apokromatikus mikroszkópobjektívjei belső feszültségtől mentesek. A közbenső cső tartja meg az analizátort és a Bertrand-lencséket, illetve azon található a kompenzátorok rekesze.
A mikroszkóp a kristálytan, a kőzettan, az ásványtan, a kriminológia, az orvostudomány, illetve más tudományágak területén alkalmazható.

Mikroszkóp fejrész

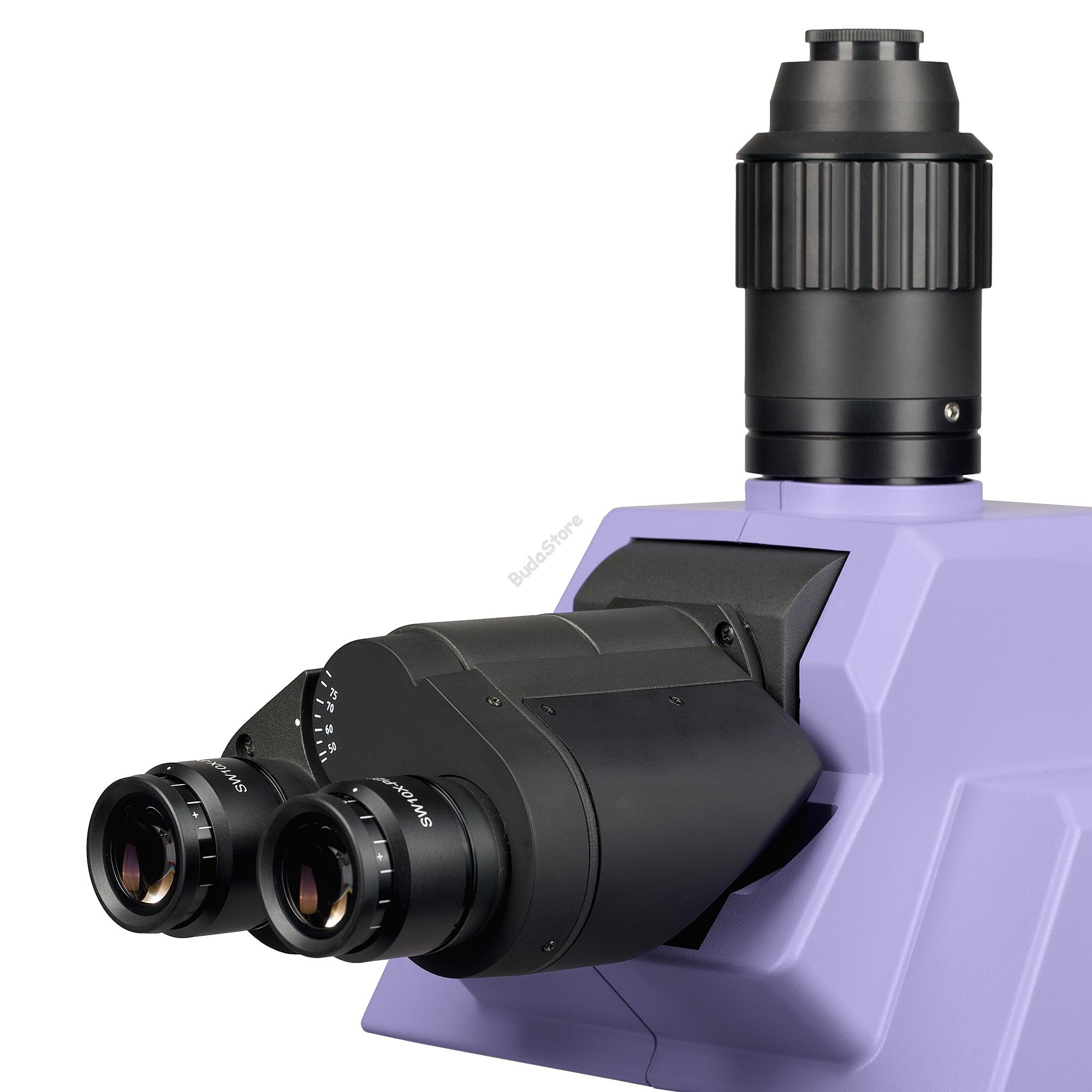

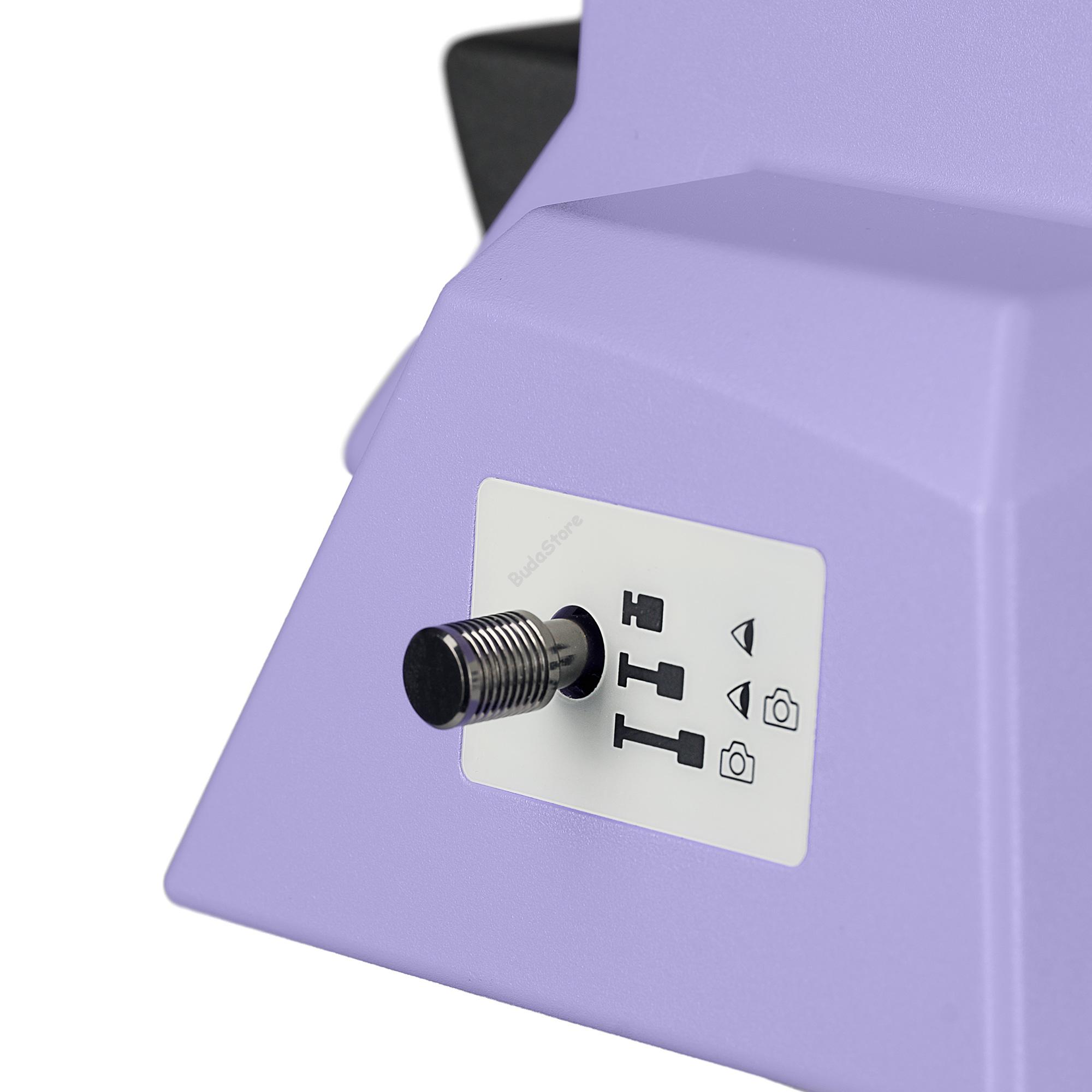

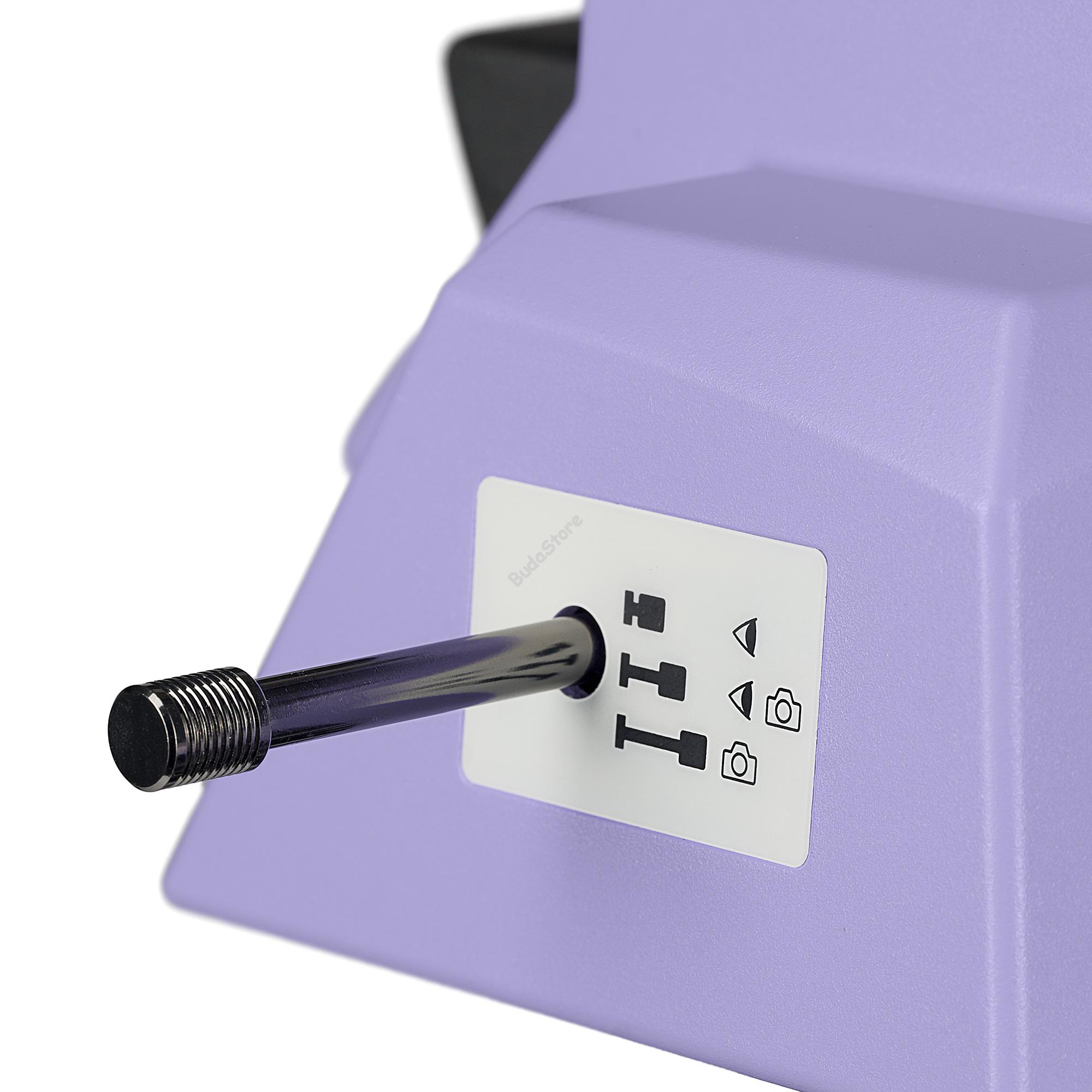

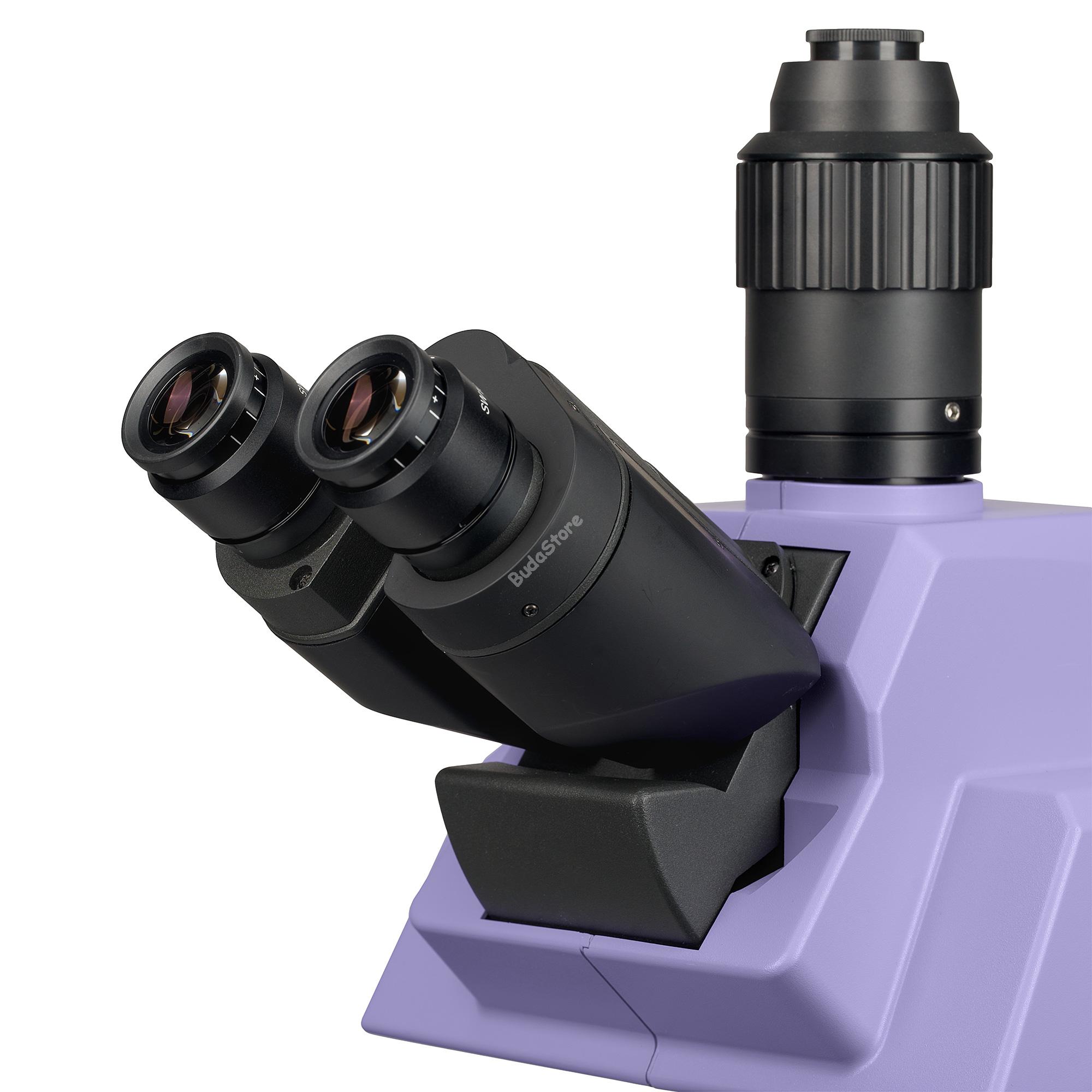

Háromszemlencsés fejrész végtelenre korrigált optikai elemekkel. A felhasználó 0° és 35° közötti tartományban választhatja ki a mikroszkópfej legkényelmesebb dőlési szögét. A digitális kamera a háromszemlencsés tubusba van szerelve. A sugár 0/100, 100/0 vagy 80/20 arányban oszlik meg.
Az alapkészlet tartalmazza a 10x/22 mm-es szemlencsét, amin állítható a dioptria, valamint nagy a szemtávolsága, hogy szemüvegben is lehessen vele dolgozni.

Revolverfej

Öt objektívforgató revolverfej. A fényforrás központosítására egy szabad nyílás szolgál. Emellett a felhasználó további objektívet szerelhet a forgó rész szabad nyílásába, így további nagyítási lehetőség áll rendelkezésére.
A forgó revolverfej („befelé néző”) kialakítása helyt szabadít fel a tárgyasztal elején, így a felhasználó láthatja az optikai útvonalba illesztett objektíveket. A revolverfej rekeszei középen helyezkednek el az objektív és a mikroszkóp optikai tengelyének beigazításához.

Objektívek

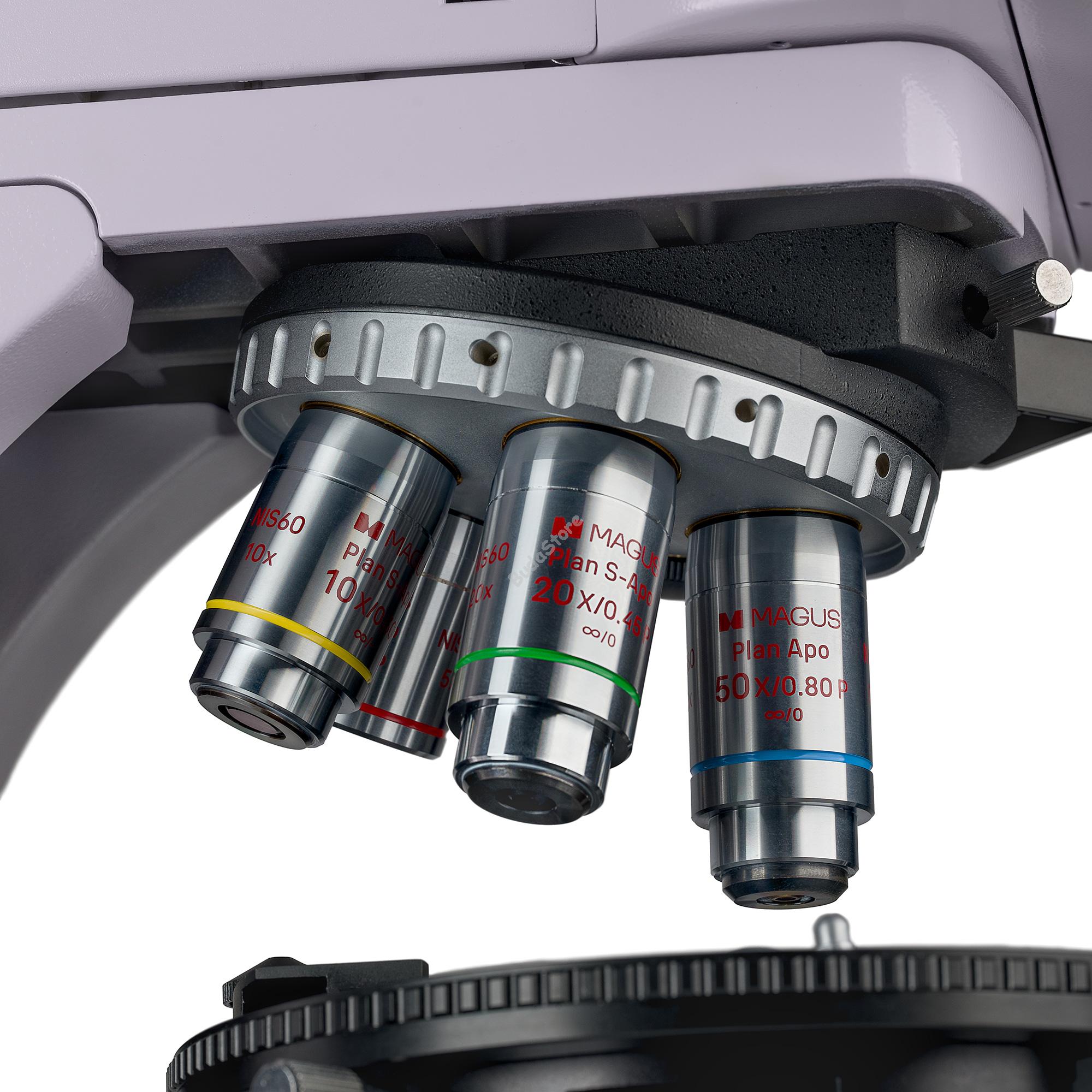

A végtelen síkú félig apokromatikus és sík apokromatikus objektívek kifejezetten a polarizált fény megfigyelésére készültek: a szemkímélő polarizáló objektív biztosítja, hogy a kettős törés ne az optikai elemekről, hanem a mintáról érkezzen. Ezek az eszközök a sík akromatikus objektívekhez képest a színi és a gömbi eltérés jobb korrekcióját biztosítják.
Az 5x-ös és a 10x-es objektívek fedőlemezzel vagy anélkül való munkavégzéshez, a 20x-os és 50x-es objektívek fedőlemez nélküli munkavégzéshez készültek. A parfokális távolság 60 mm.

Revolverfej a kontrasztmodulok behelyezéséhez

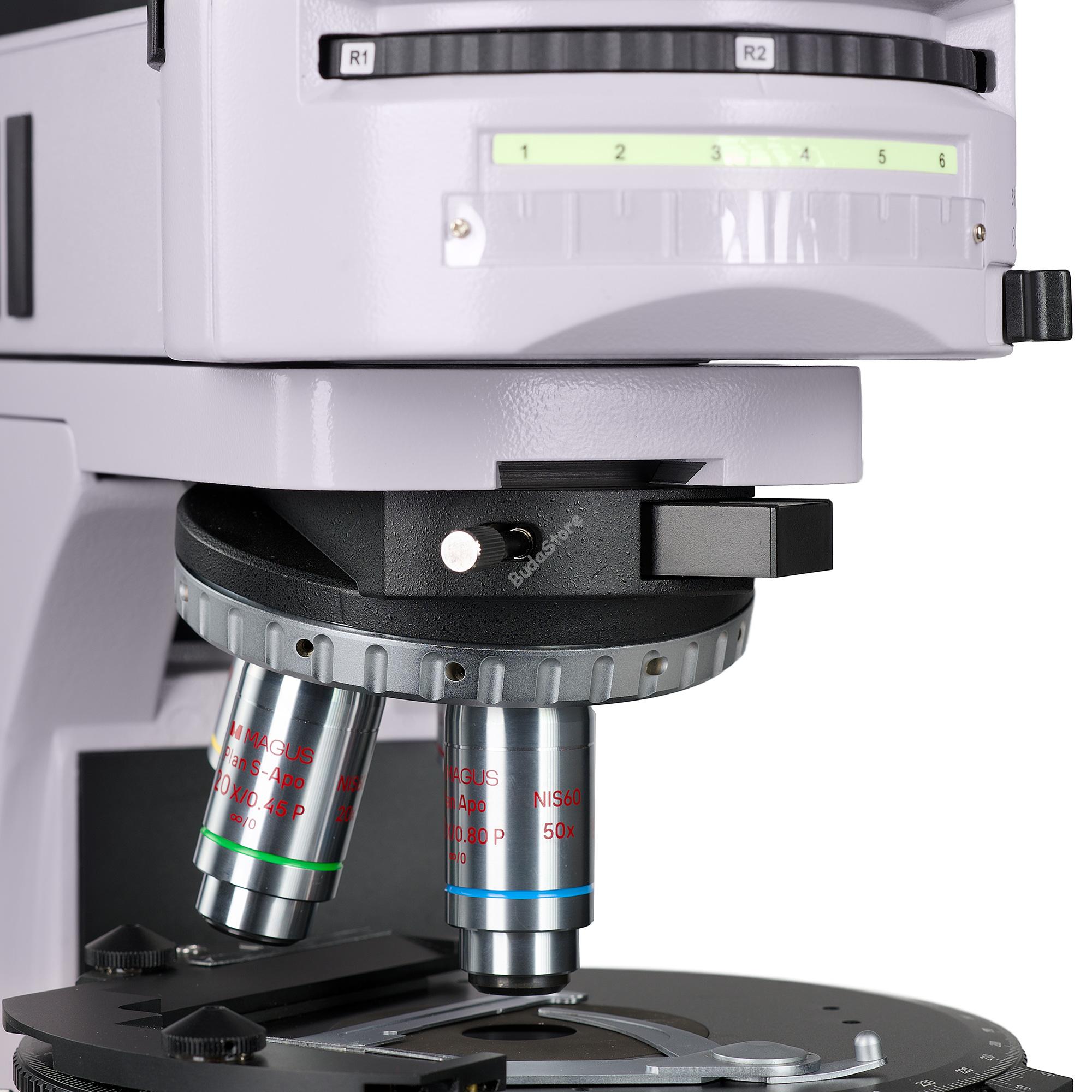

A forgó revolverfej fölött található a kontrasztmodulok beszerelésére szolgáló torony. Hat modult lehet beilleszteni. A torony forgatása megváltoztatja a megfigyelési módot. Az egyik kontrasztmódszerről a másikra váltás gyorsan, bonyolult beállítások nélkül történik.

Fókuszáló mechanizmus

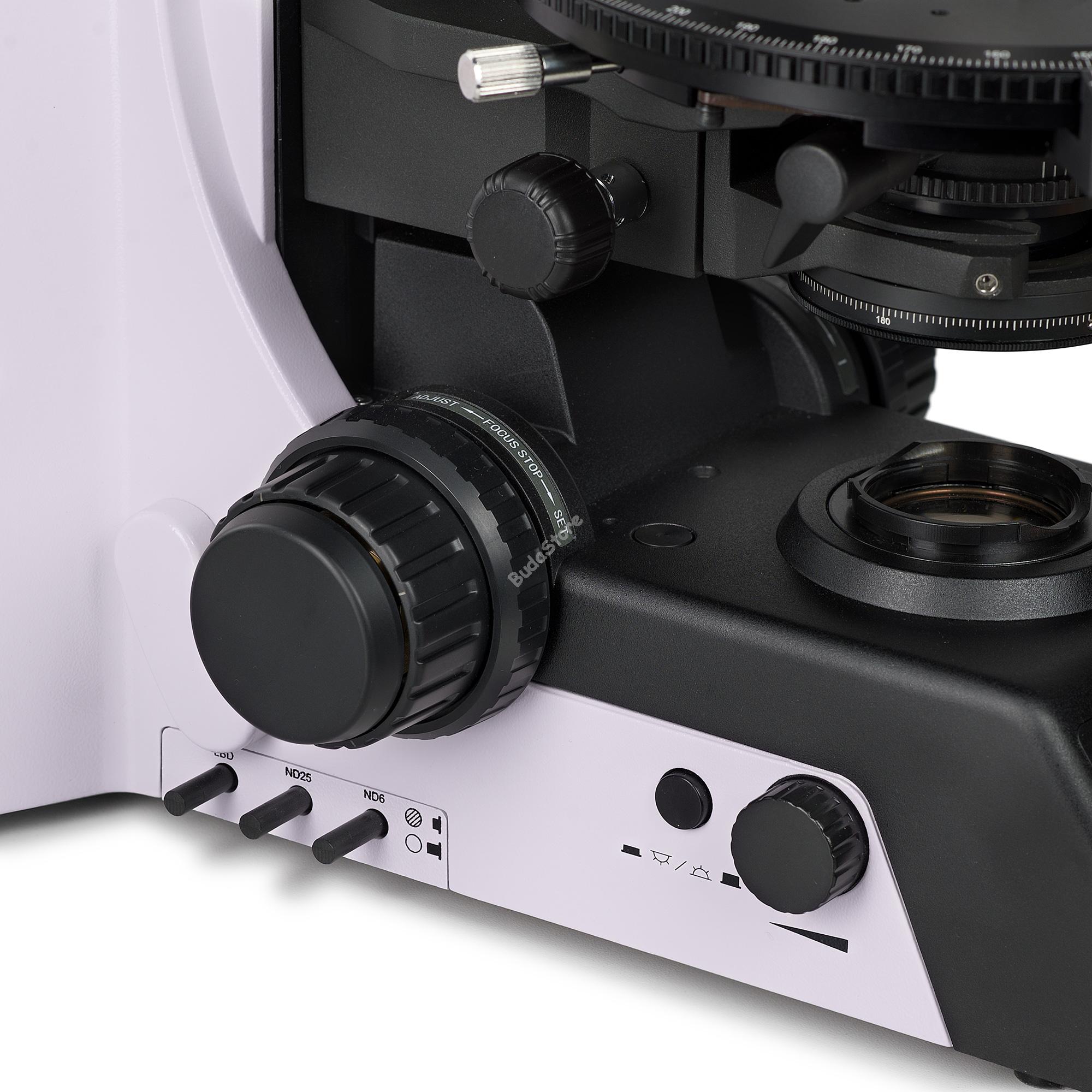

A durva és a finom fókuszálógombok koaxiálisak és alacsonyan helyezkednek el. A kutató az asztalra helyezheti a kezét, így megfigyelés közben kényelmes testhelyzetet vehet fel.

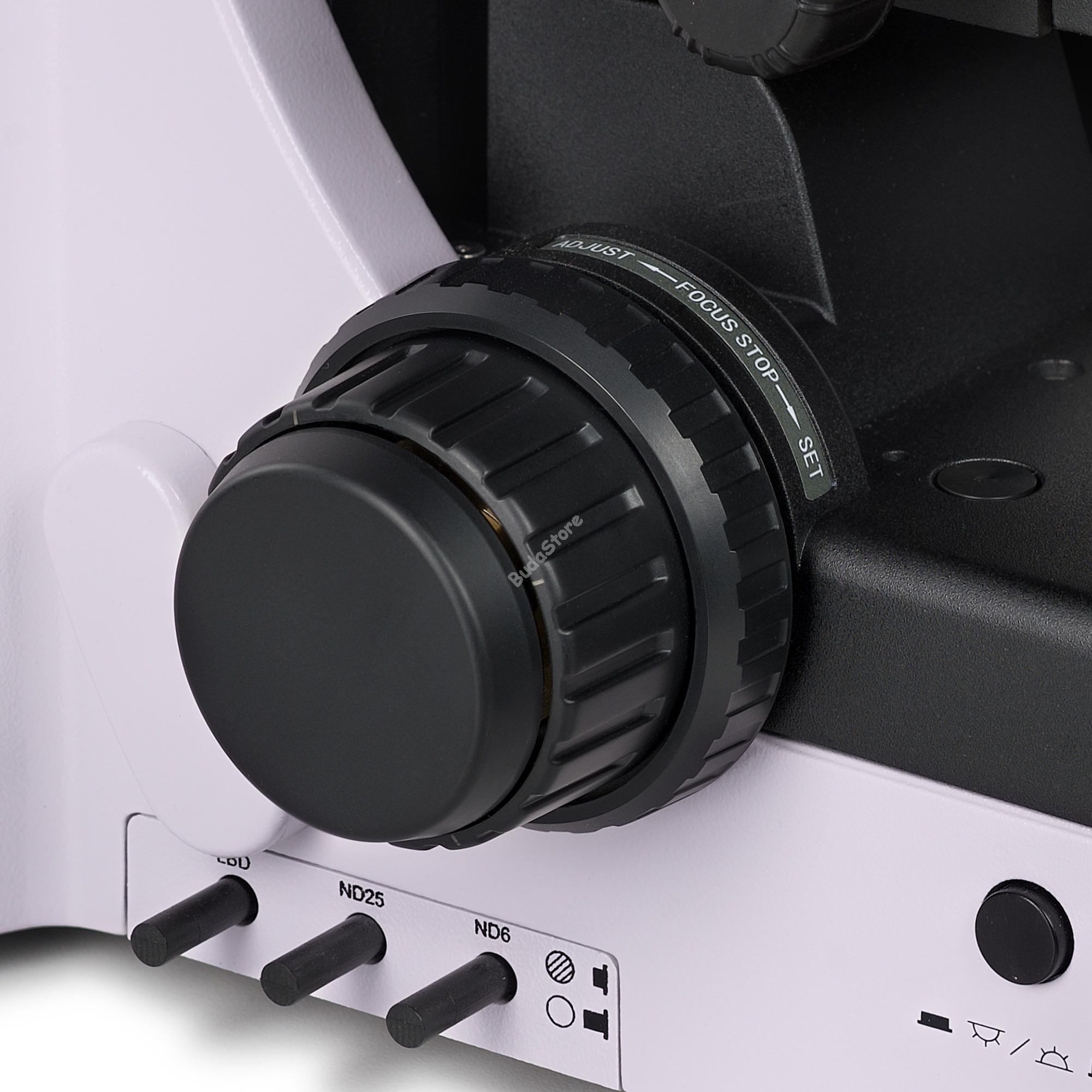

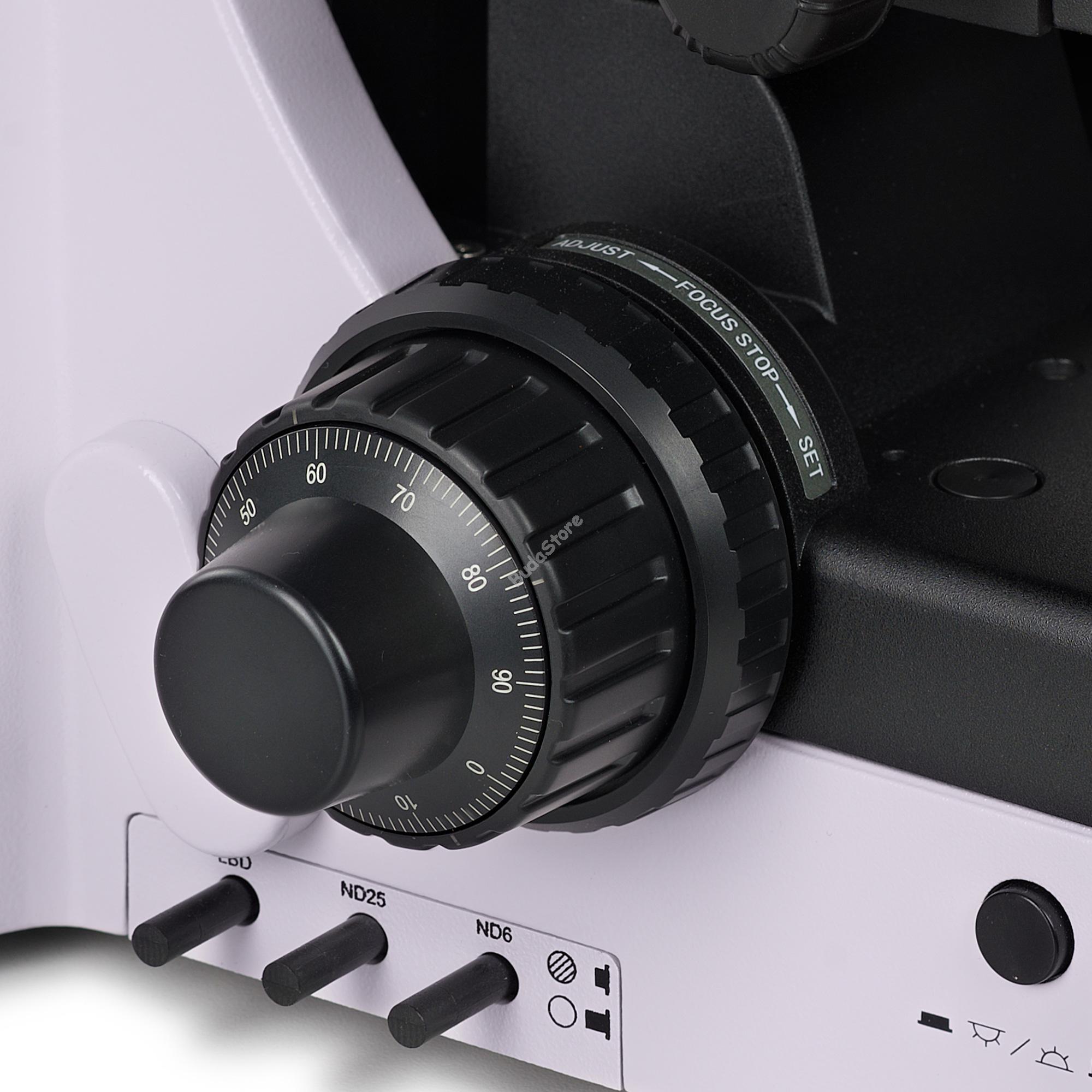

A durvafókusz-rögzítő gomb segítségével gyorsan beállítható a mikroszkóp a vizsgálati tárgy cseréje után. A gomb a mikroszkóp bal oldalán található, ugyanazon a tengelyen, mint a fókuszáló mechanizmus.

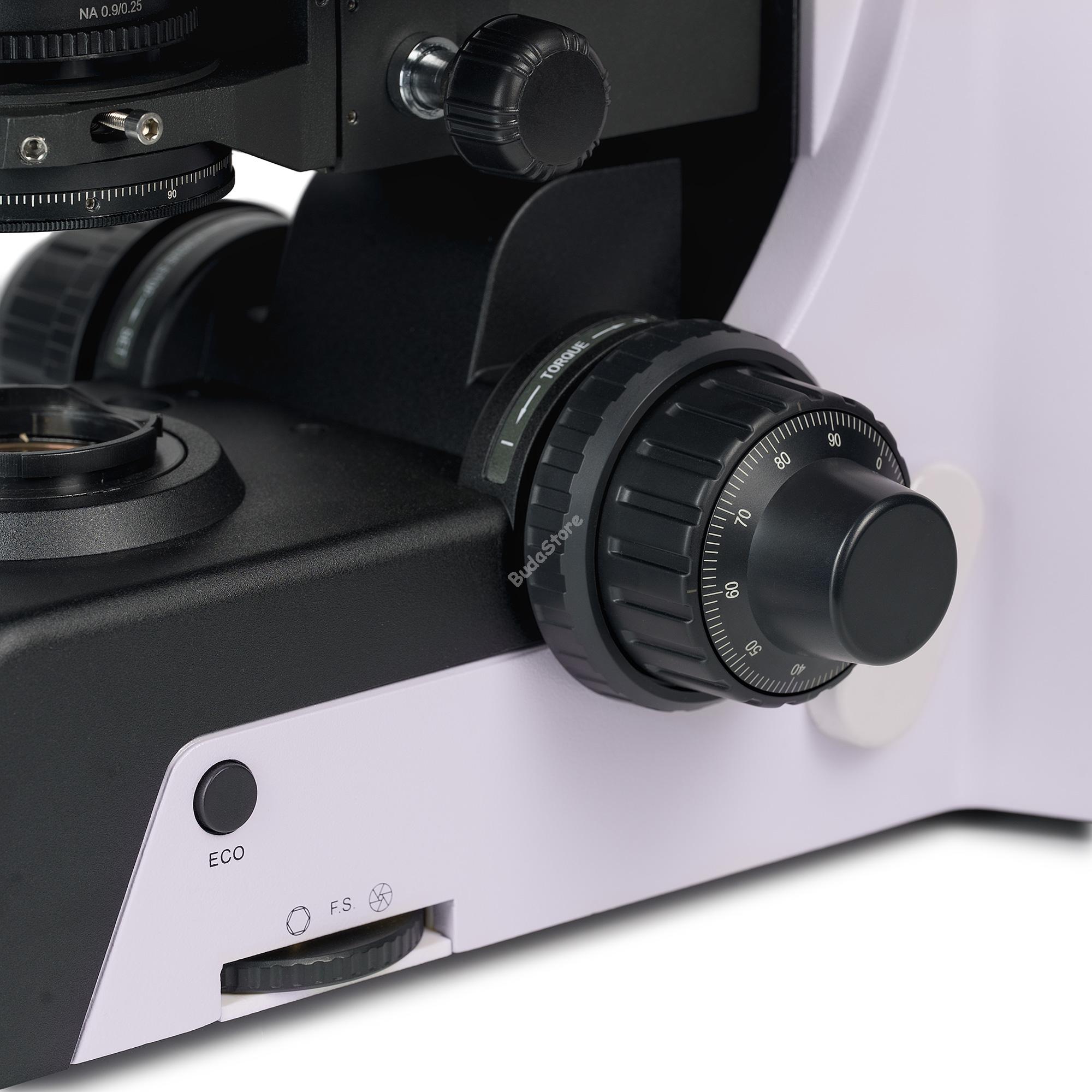

A jobb oldalon található gyűrű a durvafókusz-mozgástartomány feszességét állítja be. A felhasználó beállíthatja a munkavégzéshez kényelmes feszültséget.

Tárgyasztal

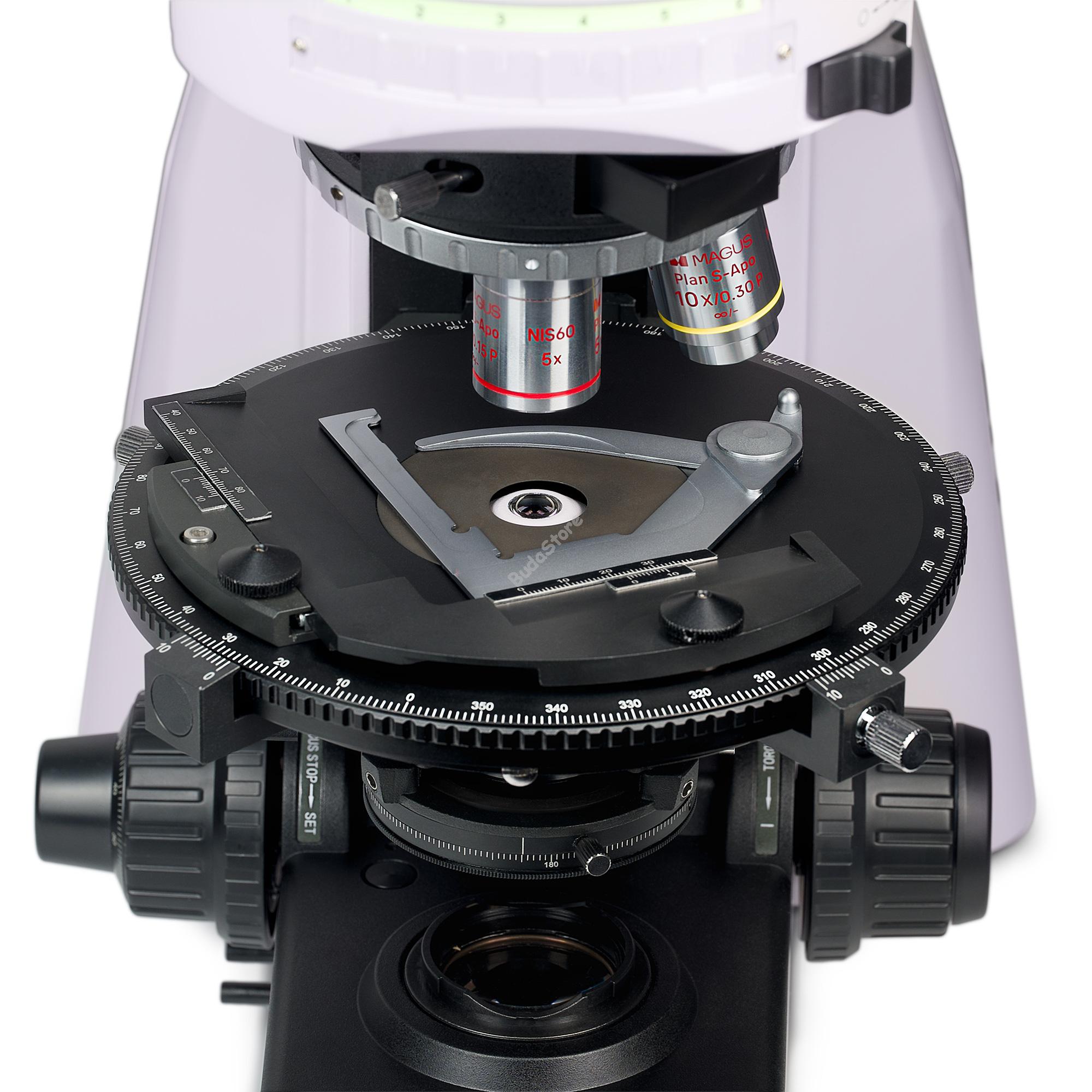

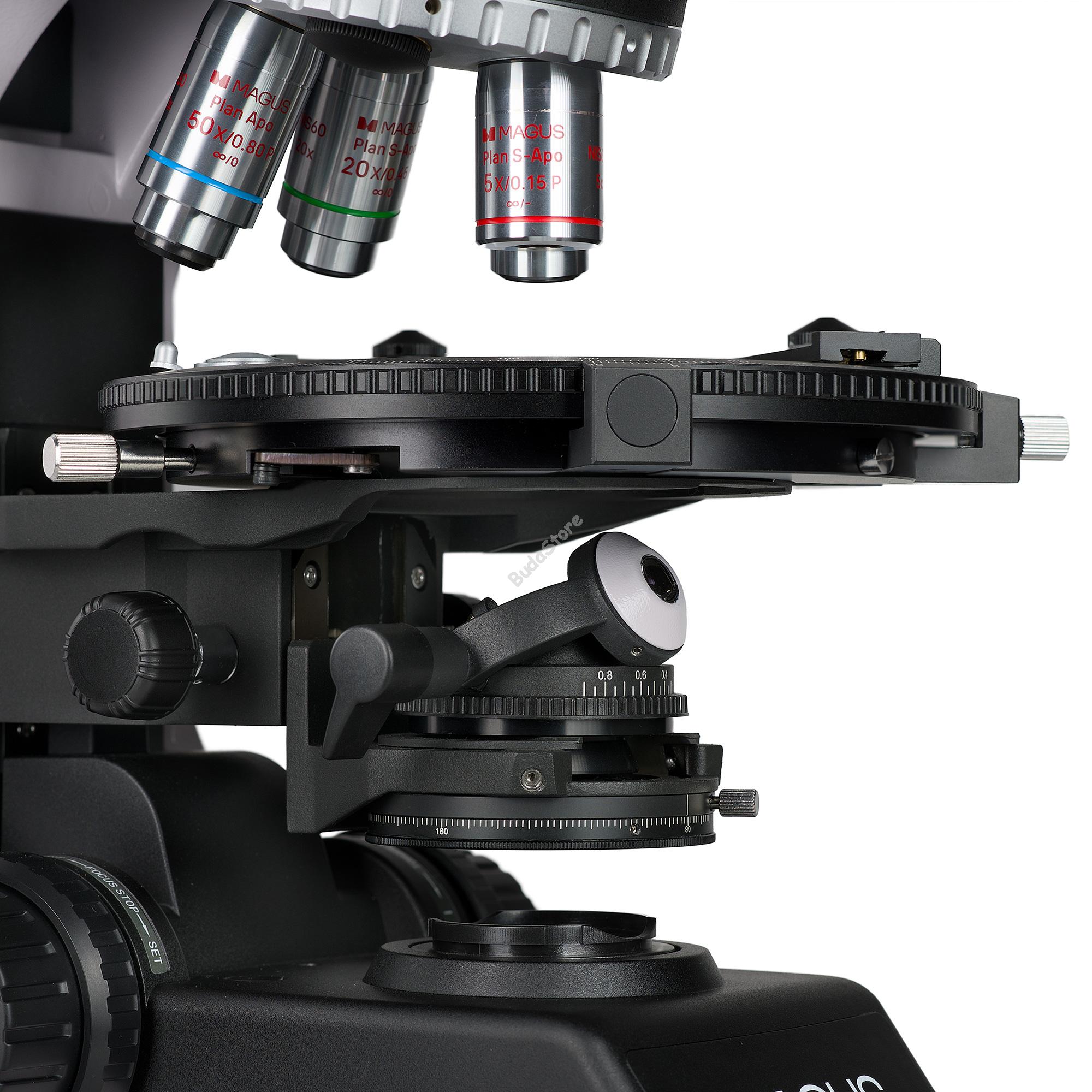

A tárgyasztal 360°-ban forgatható a mintának a polarizáló és az analizátor egymást keresztező tájolása esetén bekövetkező színváltozásának megtekintéséhez. A tárgyasztal forgásszög-fokozatokkal rendelkezik. A nóniuszskálával a mérések 0,1° pontossággal végezhetők.
A tárgyasztal két csavarral állítható középre, mert egy anizotropikus tárgy polarizált fényben történő elemzéséhez a tárgyasztal forgásszögének a mikroszkóp optikai tengelyéhez való precíz beállítására van szükség.

Fényforrás

A 100 W-os halogén izzókat mind a visszavert, mind az áteresztett megvilágításhoz használják. A halogén izzók olyan színhőmérsékletű fényt bocsátanak ki, amely lehetővé teszi a szem számára kényelmes munkavégzést. A 100 W-os lámpa fénye elég erős ahhoz, hogy világos látótérben és polarizált fényben, 4x-es és 100x-os közötti nagyítású objektívekkel alkalmazzák azokat.

Visszaverődő fényt használó megvilágítás

A világítási rendszer lehetővé teszi a Köhler-világítás beállítását. A tárgyoldali fényrekesz és az apertúra rekesz gyárilag előre központosított, további központosításra nincs szükség. Szükség esetén a rekeszek központosító csavarokkal állíthatók. A fényforrás három tengely mentén központosított.

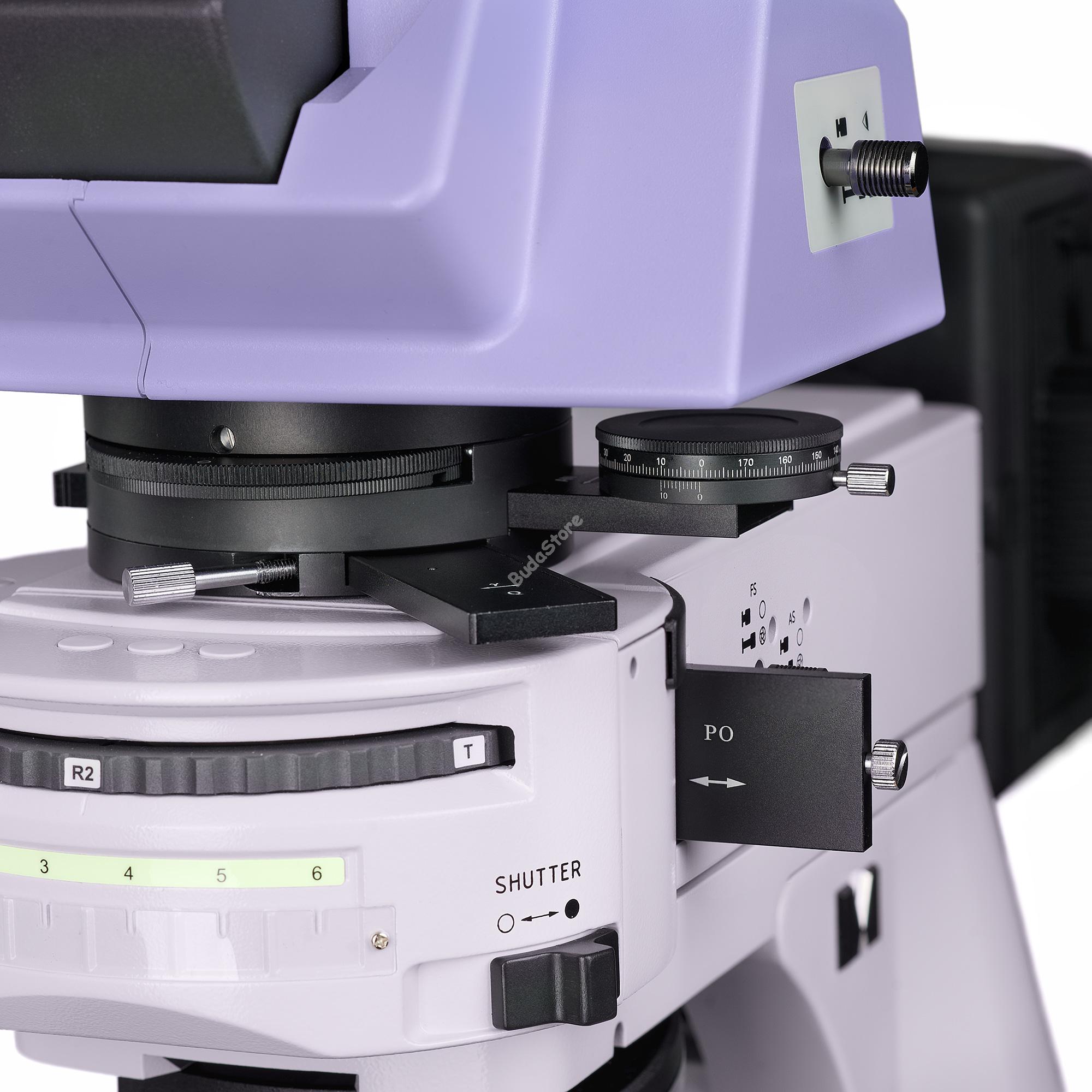

Az analizátor és a polarizátor a polarizációs mikroszkóptechnikához alkalmas. A polarizátor álló helyzetű, míg az analizátor 360°-ban forog és a precíz szögbeállítás érdekében nóniusz-skálával rendelkezik.
Egy sor szűrő segíthet beállítani a színvisszaadást.

Áteső fényes megvilágítás

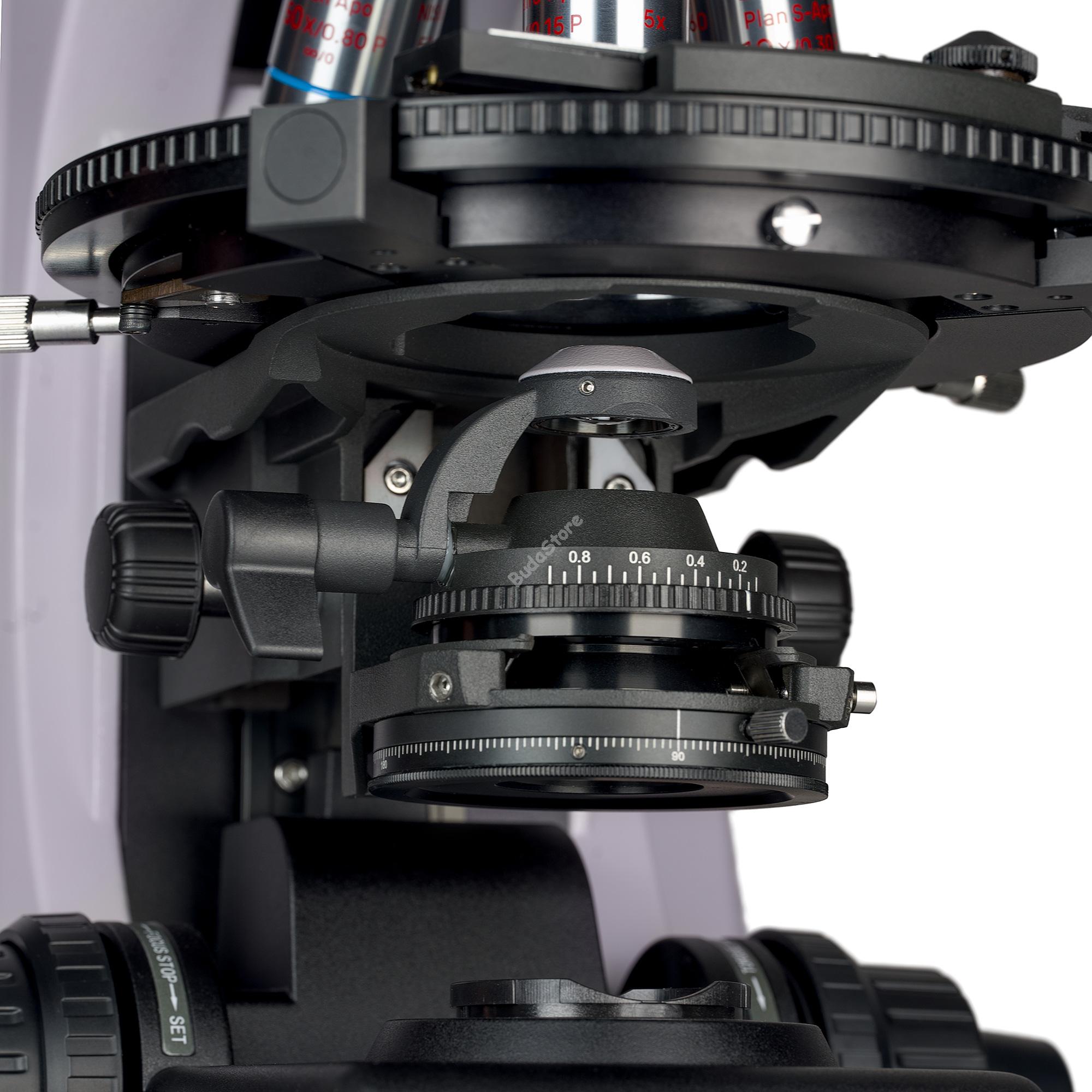

Állítható mezőmembrán, középre igazított, állítható magasságú kondenzor szemkímélő optikával, állítható apertúramembránnal és egy lehajtható lencsével biztosítja a Köhler-féle világításbeállítást. A lehajtható lencsék az alacsony nagyítású objektívek esetén eltávolításra kerülnek az optikai útvonalból, és a 10-szeresnél nagyobb nagyítással rendelkező objektívekhez kerülnek vissza. A polarizáló 0–360°-ban forgatható, négy forgásszögét (0°, 90°, 180°, 270°) a skála jelölései jelzik. Az analizátor 360°-ban forgatható, a szögpontosságot az analizátoron található nóniusz-skála biztosítja.

Köhler-világítás visszavert és áteső fényben

A Köhler-világítás beállításával tovább javítható a minta képminősége. Ilyen világítással maximális felbontást érhet el minden egyes objektíven. Még a látómező egyenletes megvilágítását is, a széleken történő sötétedés nélkül. A vizsgálati objektum éles fókuszban van, a képhibák eltávolításra kerülnek.

A minták tanulmányozása polarizált fényben

Az analizátor a fény útjába mozdul annak érdekében, hogy az objektumok polarizált fényben legyenek megfigyelhetők. A polarizátor és az analizátor mozgásával változik a polarizációs szög. A mikroszkóp tárgyasztalának forgatásakor a minták fénytörése a polarizációs szögtől függően változik.
A Bertrand-lencsék konoszkópikus vizsgálatokhoz használhatók.
A kompenzátorok úgy készültek, hogy javítsák a gyenge kettős töréssel rendelkező minták kontrasztját.

Tartozékok

Ehhez a mikroszkóphoz egy sor tartozék készült.
A digitális kamera a mikroszkóp képét egy monitorra adja ki, fájlokat tárol, a szoftver pedig valós idejű méréseket végez a mintákról.
Az objektumok mérésére kalibrációs tárgylemez szolgál, amely a szemlencsével egy skálával vagy a fényképezőgép szoftverével is kombinálható.

Főbb jellemzők:

• Az áttetsző és az átlátszatlan anizotropikus minták polarizált és természetes fényben való vizsgálata
• Erőteljes, 100 W-os halogén áteső és fényvisszaverő világítótestek, amelyek erős természetes fényt biztosítanak
• Ortoszkopikus megfigyelések, Bertrand-lecsék konoszkopikus megfigyelésekhez, kompenzátorok, Köhler-megvilágítás áteső fényben és visszavert fényben
• Háromszemlencsés fejrész függőleges tubussal digitális kamera beszereléséhez, valamint a dőlésszög módosításához 0/100, 100/0 vagy 80/20 felosztású fénysugár
• A belső feszítésektől mentes, sík félig apokromatikus és sík apokromatikus objektívek nem idéznek elő hibás optikai hatásokat a képen
• A többfunkciós revolverfejen 6 darab nyílás található, ahová az egyes kontrasztmódszerek moduljai helyezhetők be
• A revolverfej rekeszei és a tárgyasztal kényelmesen beállíthatók
• Forgó, kerek tárgyasztal nóniusz-skálával a forgásszög precíz méréséhez, választott helyzetben rögzíthető

A készlet tartalma:

• Állvány beépített árambemenettel, fókuszáló mechanizmussal, tárgyasztallal, kondenzortartóval és egy revolverfejjel
• Kondenzor lehajtható lencsével
• Fényvisszaverő világítás – rögzítés toronnyal és halogén lámpaházzal
• Áteső fényes megvilágítás – halogén lámpaházzal
• Háromszemlencsés fejrész
• Bertrand-lencsés és analizátoros középső szerelvény
• Kompenzátorok: λ kompenzátor λ/4 kompenzátor kvarc ék
• Végtelen síkú, félig apokromatikus objektív: Plan S-Apo 5x/0,15, ∞/–, 60 mm-es parfokális magasság
• Végtelen síkú, félig apokromatikus objektív: Plan S-Apo 10x/0,30, ∞/–, 60 mm-es parfokális magasság
• Végtelen síkú, félig apokromatikus objektív: Plan S-Apo 20x/0,45, ∞/0, 60 mm-es parfokális magasság
• Végtelen síkú, apokromatikus objektív: Plan Apo 50x/0,80, ∞/0, 60 mm-es parfokális magasság
• 10x/22 mm-es szemlencsék hosszú szemtávolsággal és dioptriaállítási lehetőséggel (2 db)
• Szemlencse szemkagyló (2 db)
• C-foglalat kamera-adapter
• Tápkábel
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• Végtelen síkú, apokromatikus objektív: Plan Apo 100x/0,90, ∞/0, 60 mm-es parfokális magasság
• Digitális kamera
• Kalibrációs tárgylemez
