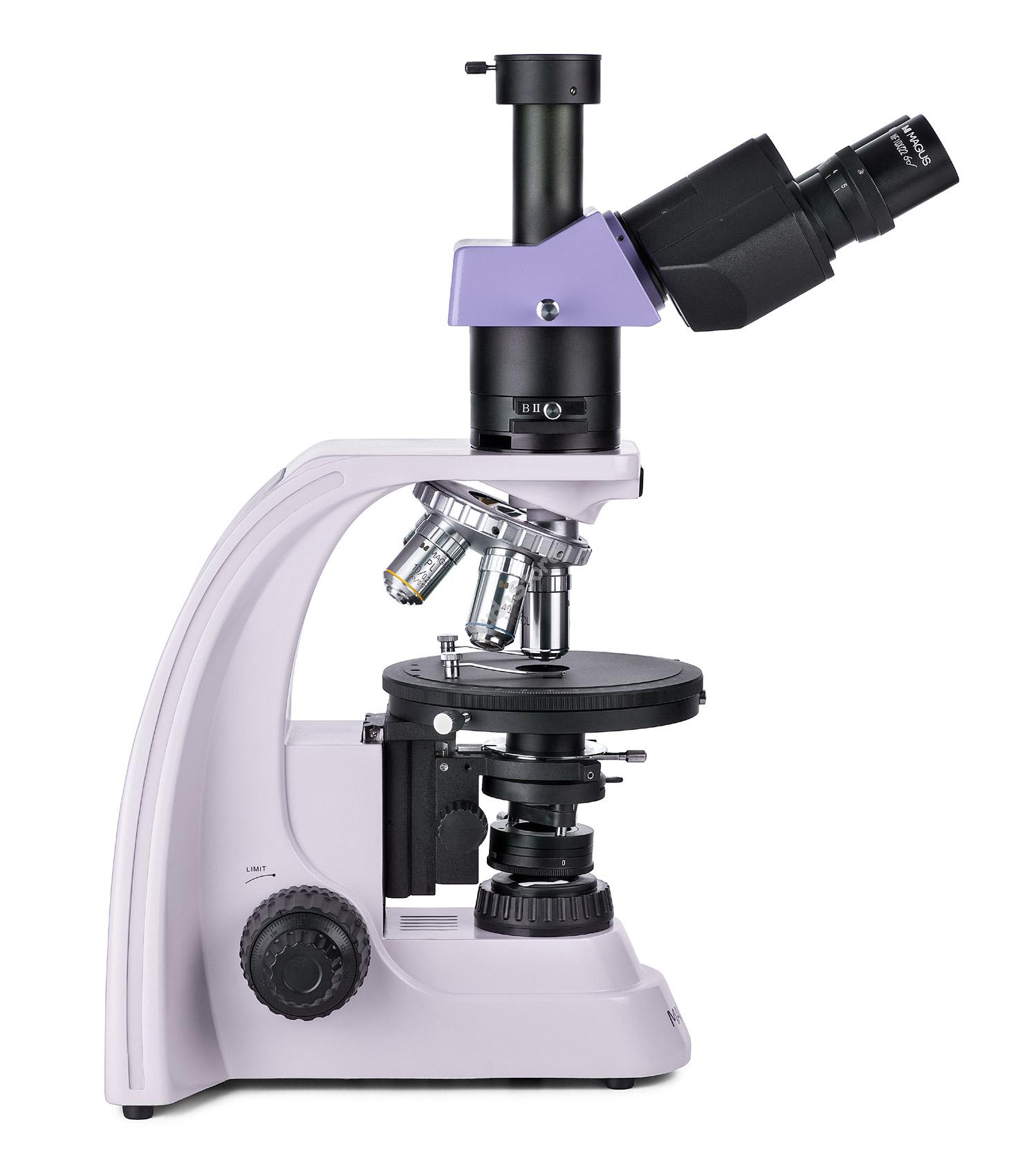

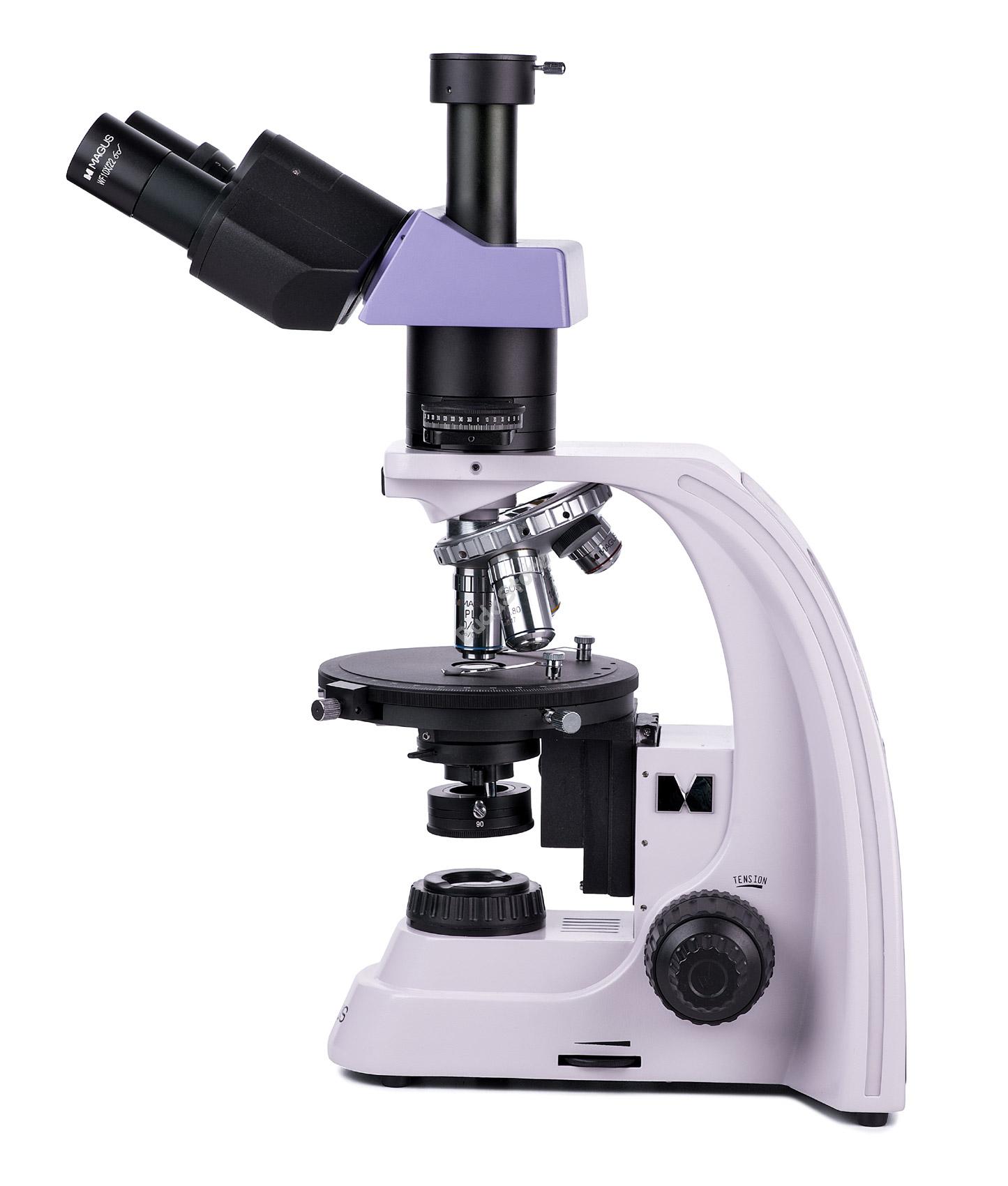

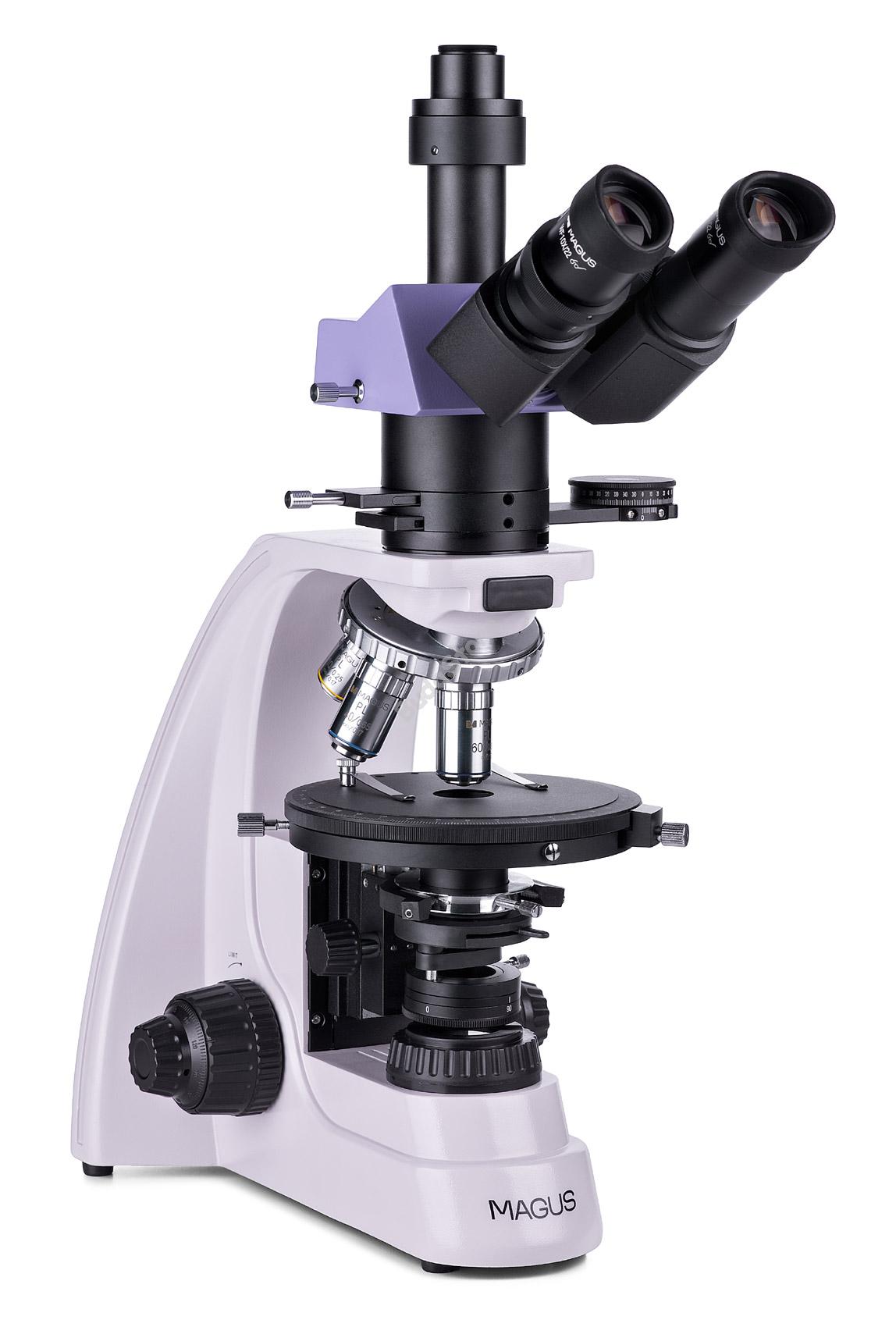

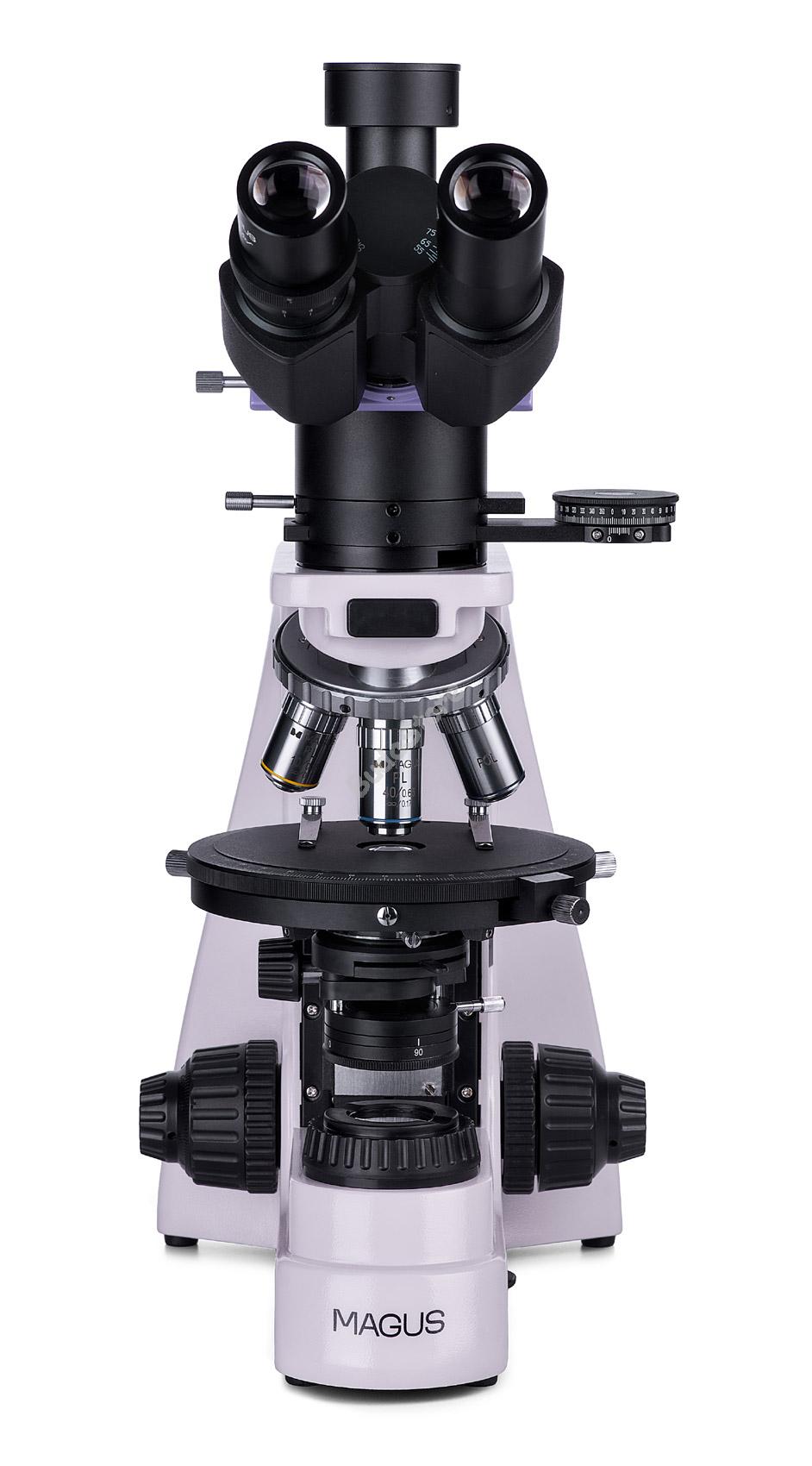

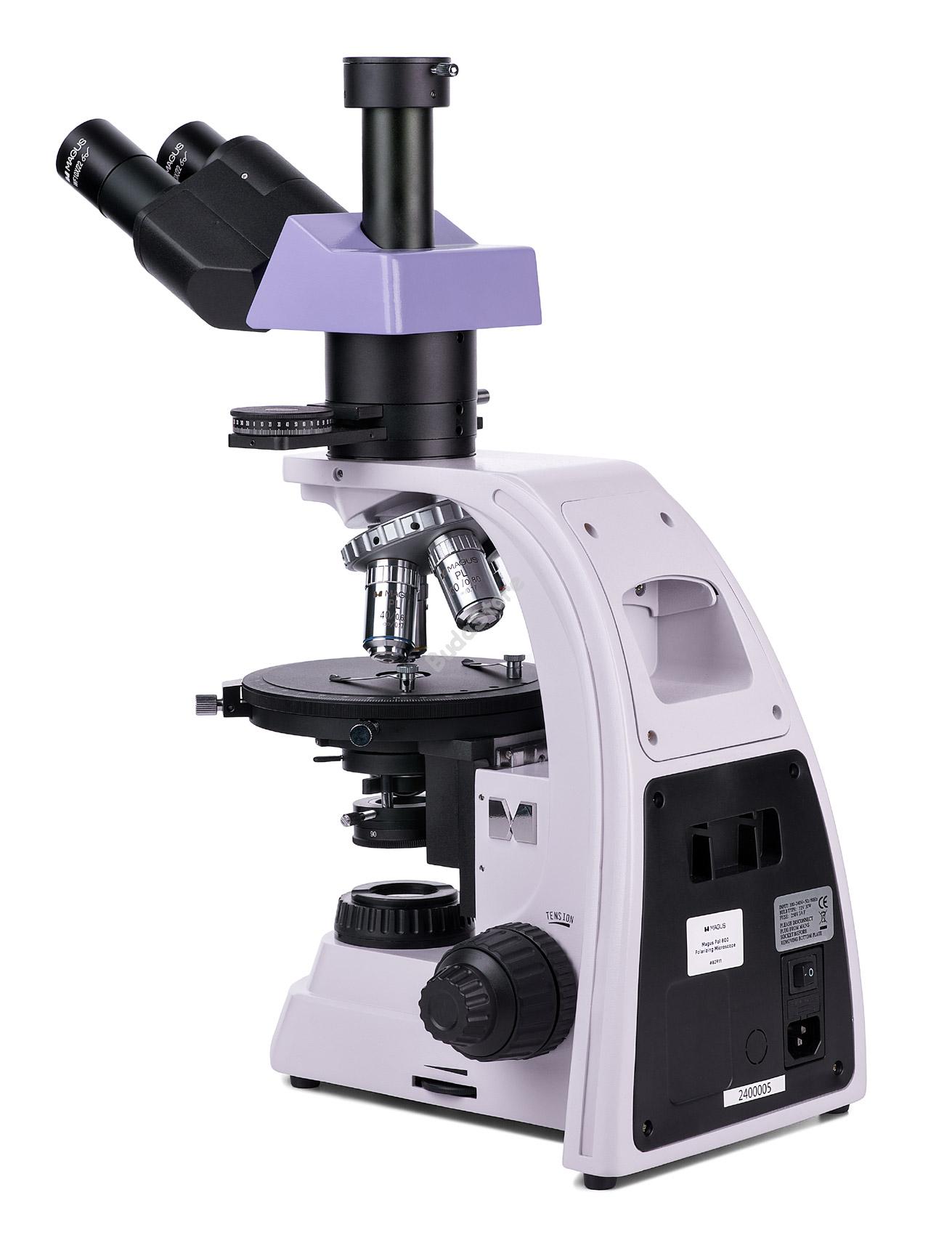

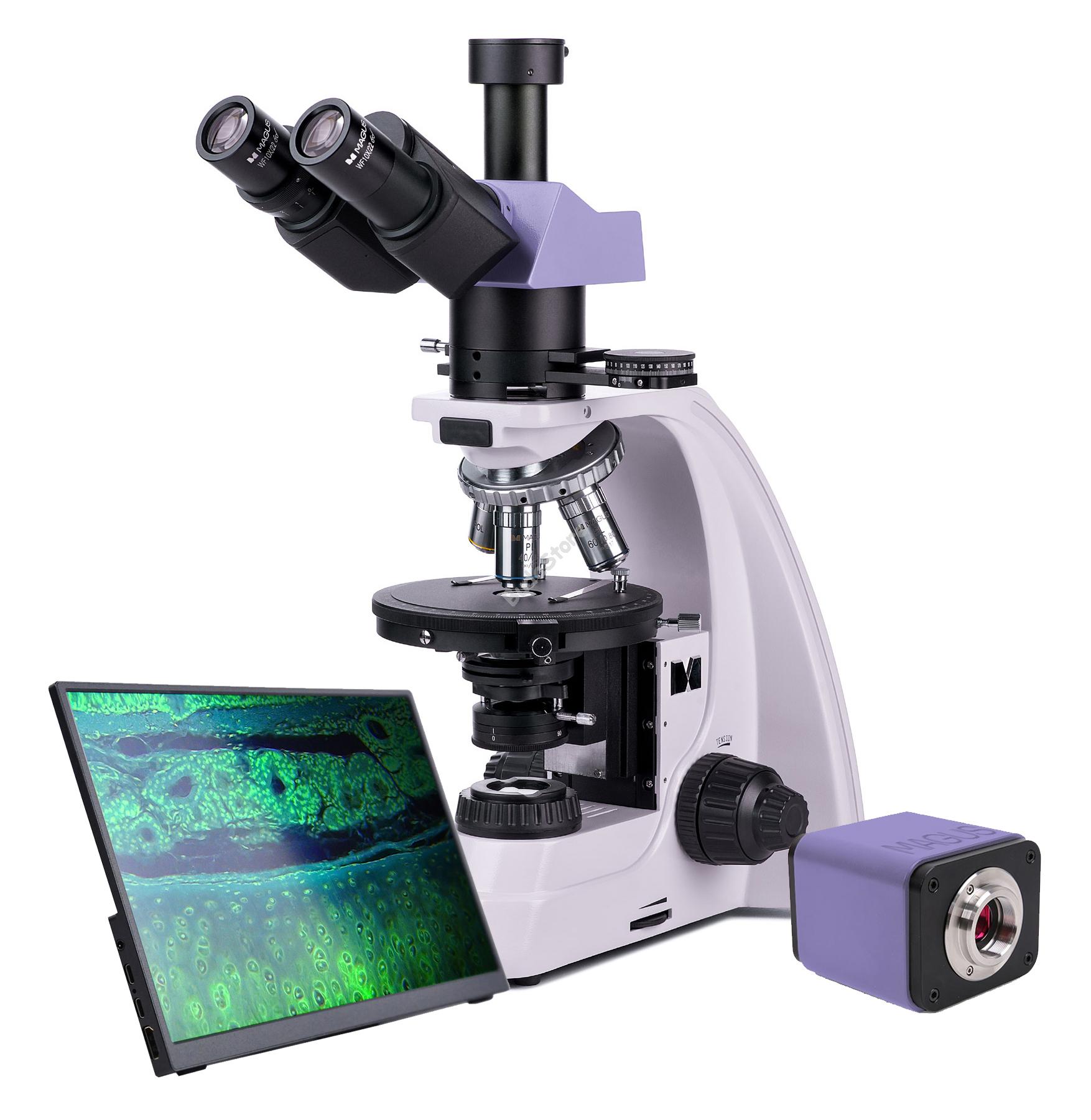

A MAGUS Pol 800 polarizáló mikroszkóp anizotróp tárgyak polarizált és közönséges áteső fényben történő tanulmányozására szolgál. A tanulmányozni kívánt tárgyak lehetnek biológiai és geológiai eredetűek, vagy polimerek. A mikroszkóp optikai elemei feszültségmentesek, azaz nem hoznak létre zavaró fénytöréseket. Tiszta, kontrasztos, autentikus képet alakítanak ki. A mikroszkóp funkciói a tudomány számos területén alkalmazhatók: az orvostudományban, a kriminalisztikában, az ásvány-, kőzet- és kristálytanban, stb.

Digitális kamera

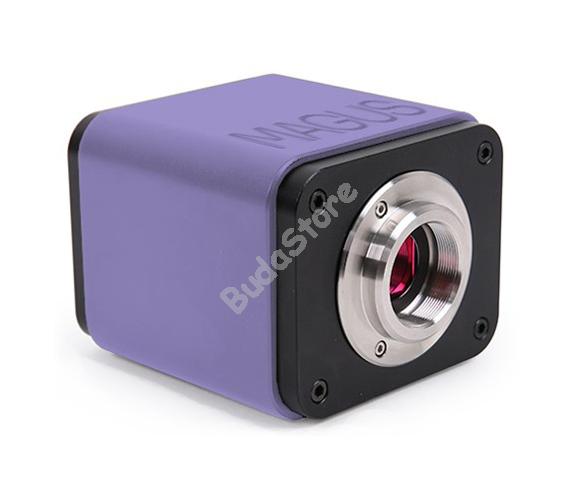

A MAGUS CHD40 egy olyan digitális HDMI-kamera, amely három videointerfésszel, valamint a monitor felbontásától függően a 4K és Full HD közötti automatikus váltási funkcióval rendelkezik.
A kamera 8 megapixeles érzékelője HDMI-n vagy USB 3.0-n keresztül csatlakoztatva valósághű, 4K felbontású (3840x2160 px) képeket készít. Wi-Fi-n keresztüli csatlakozás esetén Full HD (1920x1080 px) képminőség érhető el. A kamera HDMI-interfésszel közvetlenül TV-hez, monitorhoz vagy projektorhoz csatlakoztatható. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. A kamerát Wi-Fi-n vagy USB 3.0-n keresztül csatlakoztathatja számítógéphez. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik.
A kamera ötvözi a magas FPS értéket és a nagy sávszélességű HDMI-t. Így a videók élénk színűek, a képkockák között nincsenek lefagyások, sem hézagok. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.

Monitor

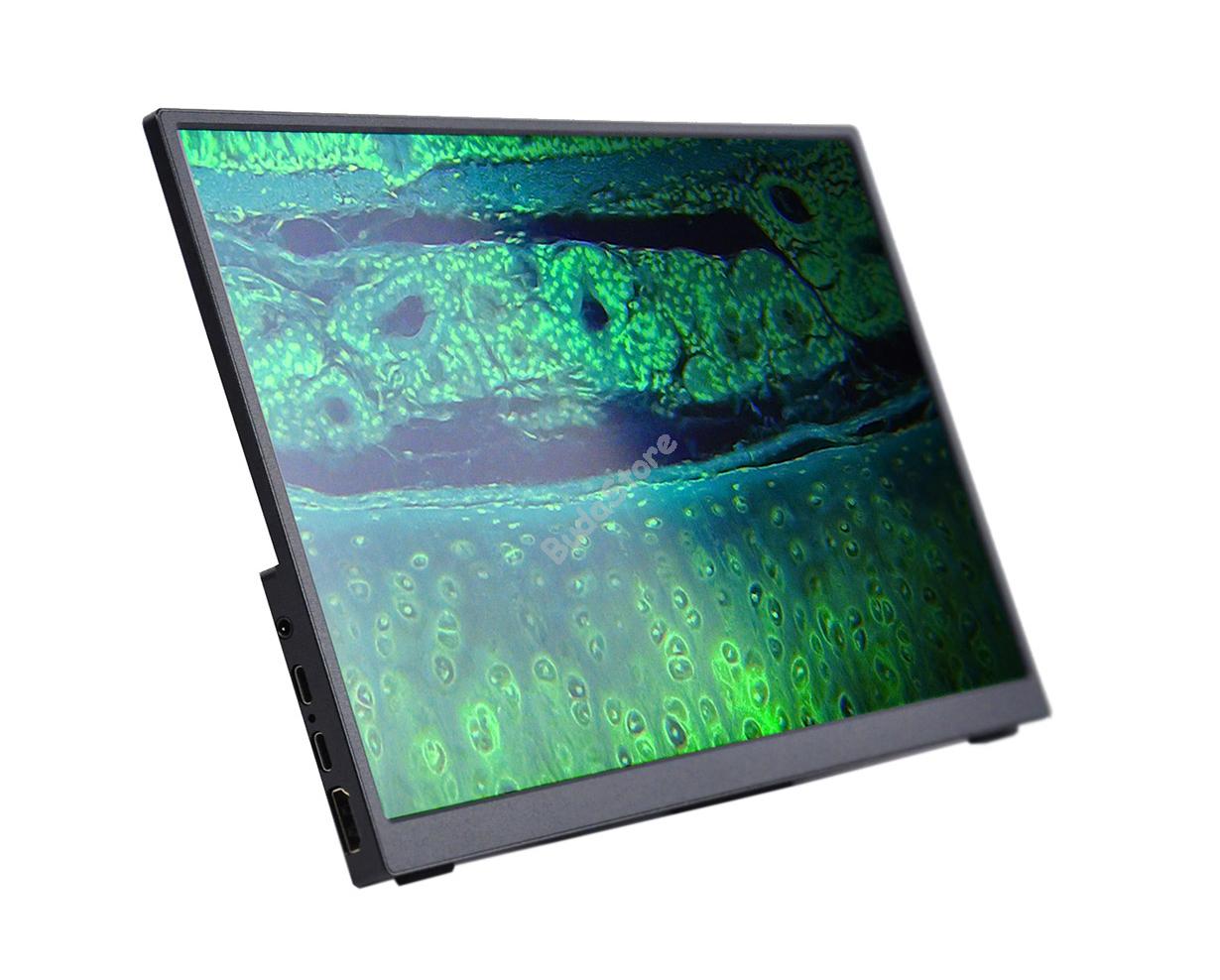

A MAGUS MCD40 monitor a MAGUS mikroszkóp vizualizációs rendszerének használatára szolgál. A monitor olyan kamerához csatlakozik, amely a mikroszkópra van szerelve, hogy valós idejű képeket jelenítsen meg. A MAGUS 4K HDMI kamerákat támogatja. A képernyő képátlója 13,3 hüvelyk. Az IPS mátrix nagy betekintési szögekkel rendelkező, fényes képeket biztosít. Ha ferde irányból nézi a kijelzőt, a színvisszaadás akkor sem torzul. A kijelzőt helyezheti összecsukható állványra, asztalra vagy polcra, vagy közvetlenül rögzítheti azt a kamerára vagy a mikroszkóp állványára.

Optikai elemek

A háromszemlencsés fejrészen egy háromszemes tubus található, a digitális kamera felszereléséhez. A berendezés vázán található kapcsoló használatával a fény teljes mértékben a szemlencsetubusra vagy a digitális kamerára irányítható. A szemlencsetubusok 30°-os dőlésszöge miatt a hosszabb ideig tartó megfigyelés is kényelmesebb, a nyakizmok nem fáradnak el. A mikroszkópon a bal tubus dioptriaállító gyűrűjének (amelyen a tubus elforog) optikája hozzáigazítható a használó egyedi látásához.

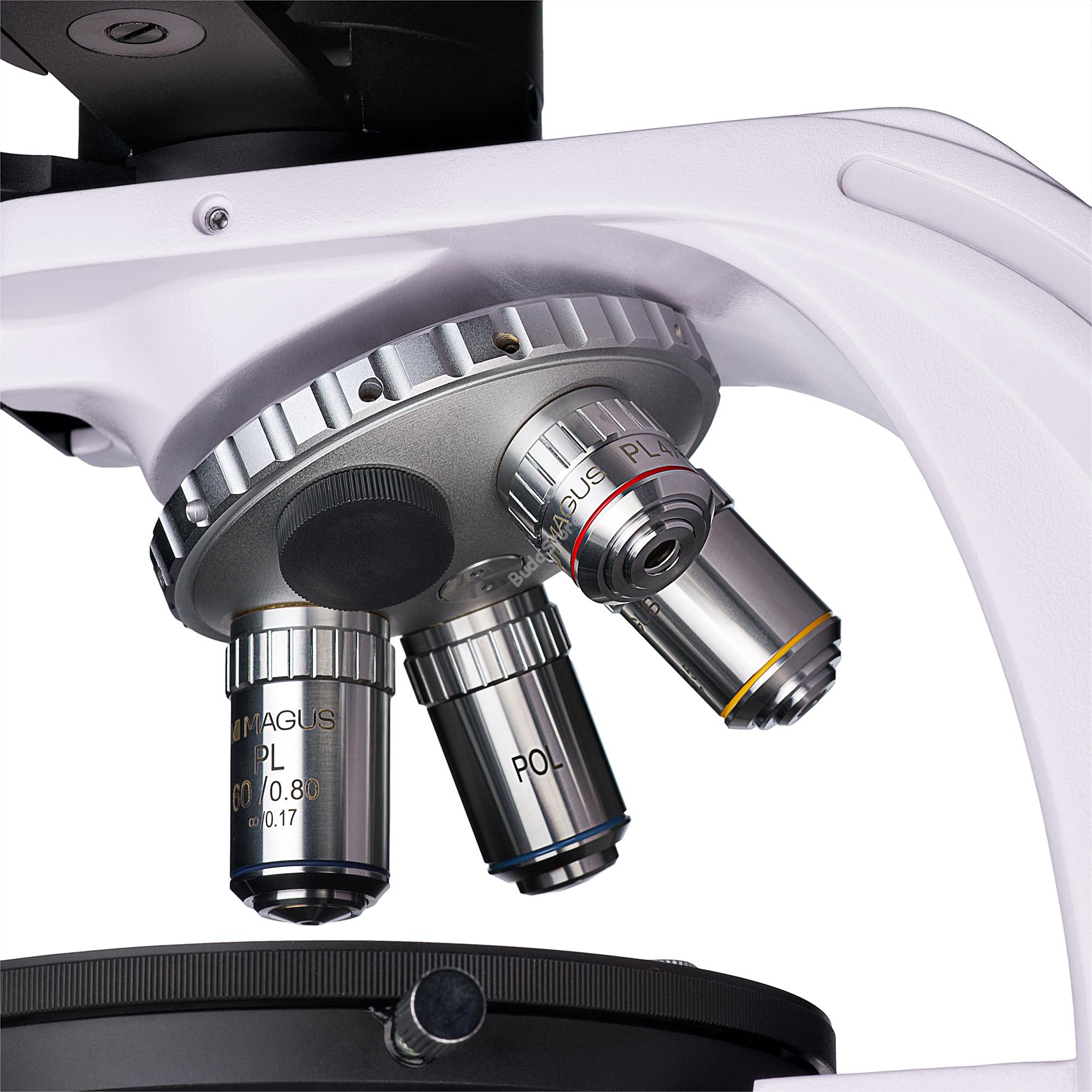

A revolverfejet úgy terveztük meg, hogy öt különböző objektívet lehessen egyszerre belehelyezni. Ebből négy megtalálható a csomagban. További objektívek a MAGUS tartozékválasztékából külön vásárolhatók meg. Az objektívek 0,17 mm vastagságú fedőlemezzel használhatók. A „megfigyelőtől távol eső” revolverfejnek köszönhetően az optikai útvonalba illesztett objektív a munka során tisztán látható, így a kutató kényelmesebben dolgozhat. A revolverfej hornyai középen helyezkednek el.

Megvilágítás

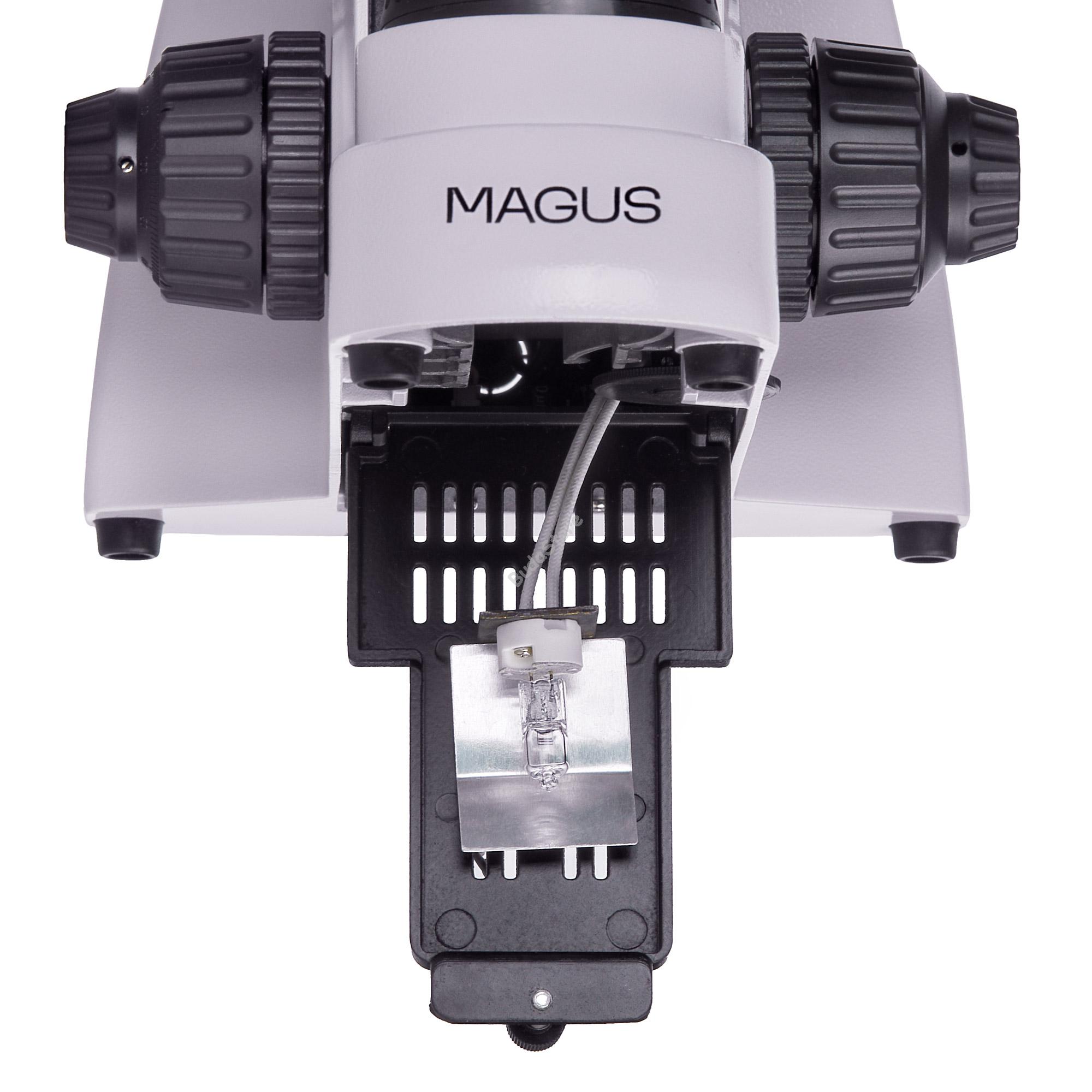

A fényforrás az objektum-tárgyasztal alatt helyezkedik el, vagyis a megfigyelés áteső fényben hajtható végre. A 30 W-os halogén izzó erős, de a szemet kímélő megvilágítást biztosít, ami az összes objektív esetében alkalmazható. A Köhler módszerrel beállított megvilágítás eredményeképpen erősebb kontrasztot és jobb képminőséget kapunk.

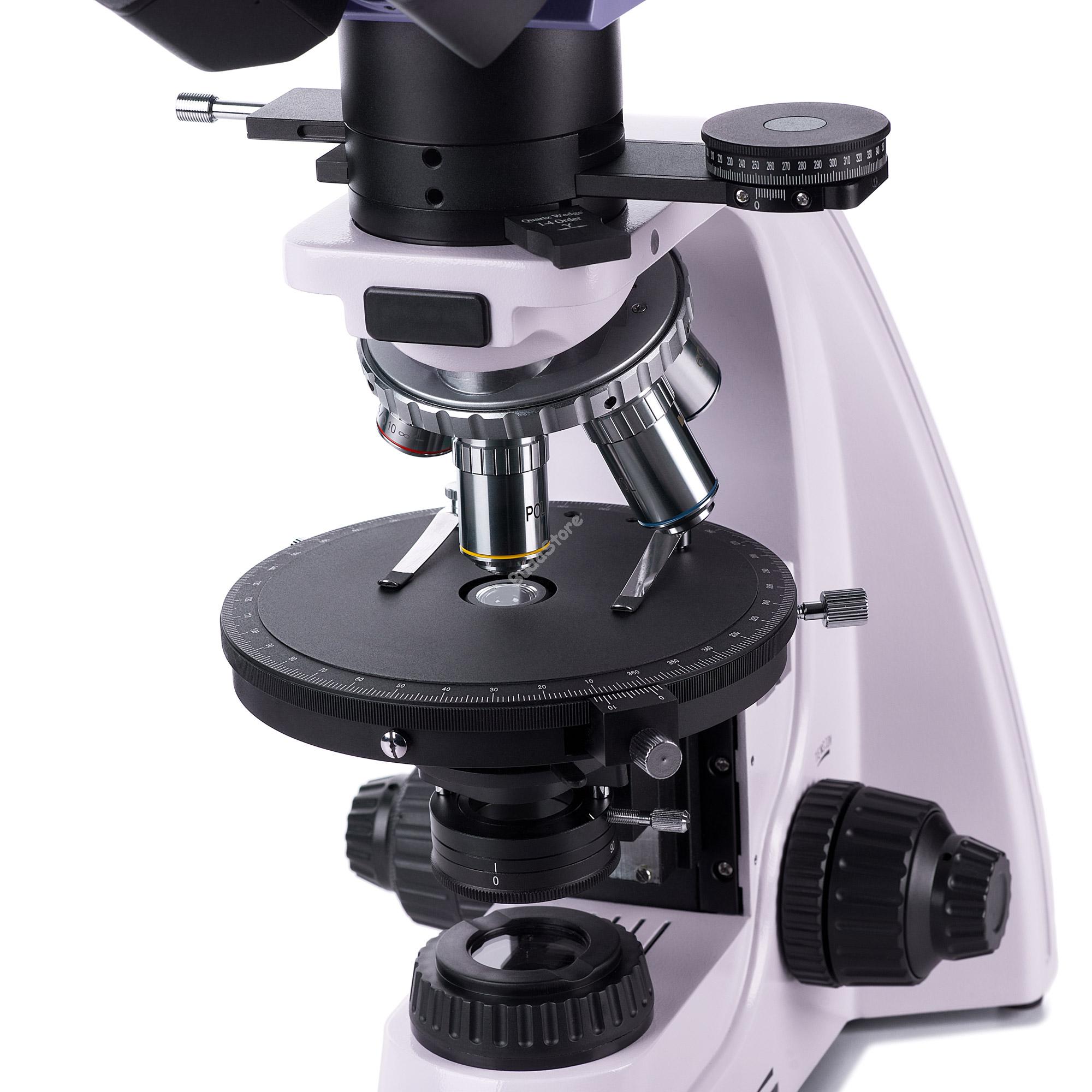

A mikroszkóp polarizálóval és az analizátorral van felszerelve. Polarizált fényben történő munkához az analizátor az optikai útvonalon helyezkedik el. A polarizációs szöget a polarizáló és az analizáló egymáshoz képest történő elforgatásával lehet módosítani. A mikroszkópon a Bertrand-lencséket egy középső szerelvény tartja, és ezen a szerelvényen találhatók a kompenzátorok hornyai is. A kompenzátorok az alacsony kettős törésű minták kontrasztján javítanak. A Bertrand-lencsék konoszkópikus vizsgálatokhoz használhatók.

Tárgyasztal és fókuszáló mechanizmus

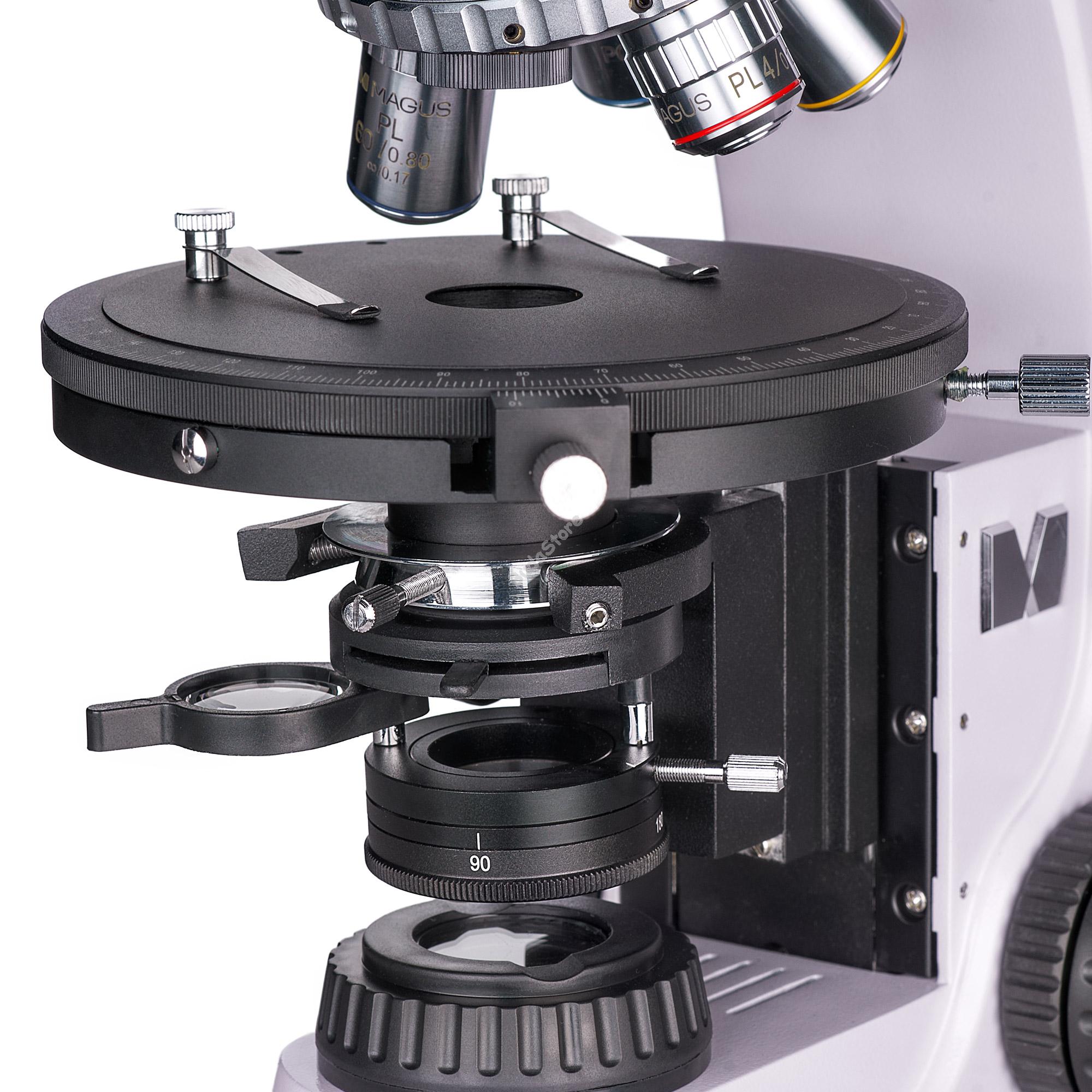

A mikroszkóp tárgyasztala elforog, és ez lehetővé teszi a fénytörés gyors megváltoztatását a mintánál, amikor polarizált fényben kell dolgozni. A mikroszkóp optikai tengelyéhez képest középen helyezkedik el a tárgyasztal, az elforgatási szög fokozatosan állítható be, a skálával pedig 0,1° pontossággal határozható meg a dőlésszög.

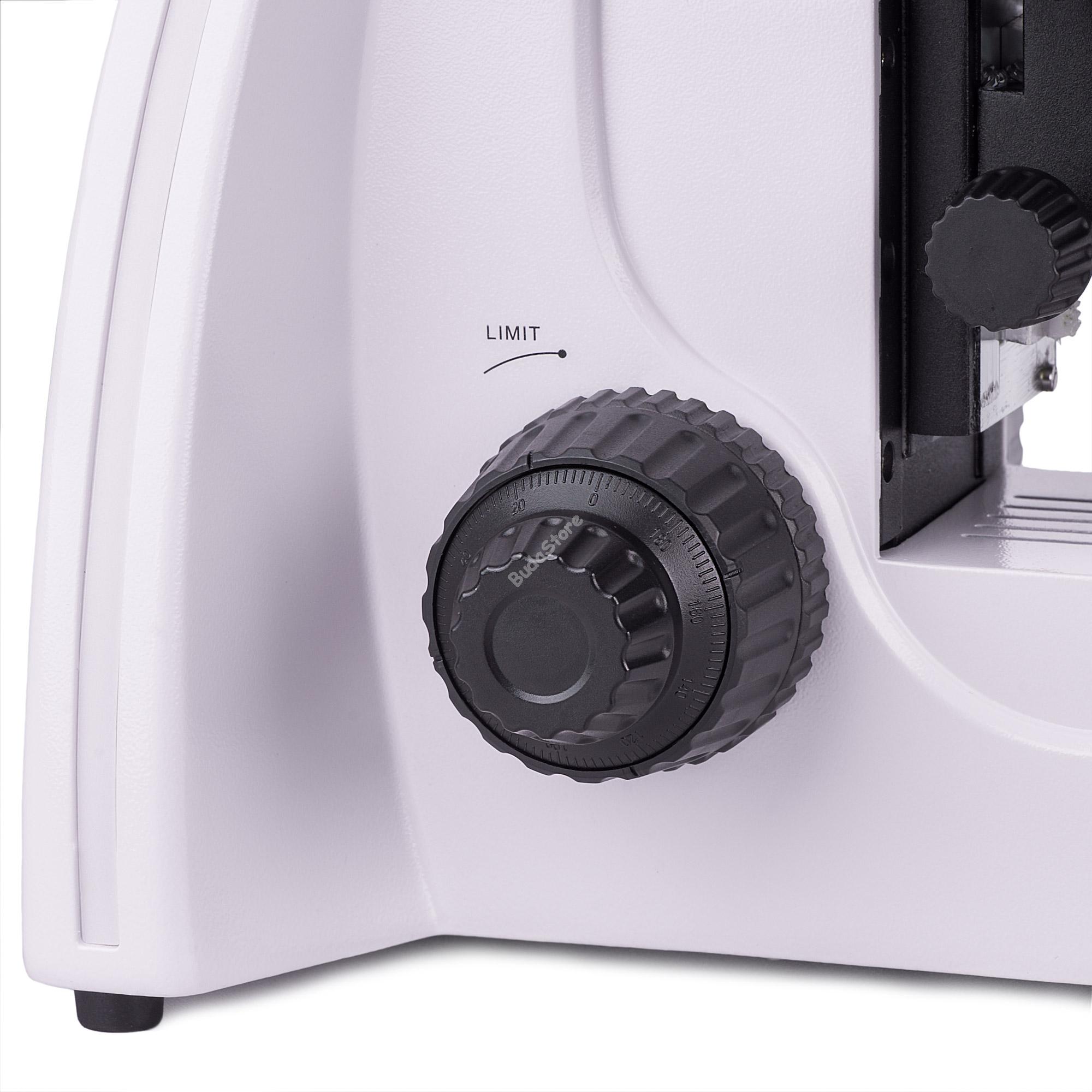

A fókuszáló mechanizmuson egy durva- és egy finomfókusz-állító elem is található. A durvafókusz beállításához a durvafókusz-állító retesz használható, valamint a kényelmes megfigyelés érdekében a durvafeszesség is állítható.

Tartozékok

A mikroszkóphoz további szemlencsék, objektívek, digitális kamerák és kalibrációs tárgylemezek vásárolhatók meg. Ezen tartozékokkal kibővíthetők a mikroszkópnak a kutatási területeken alkalmazható funkciói.

A mikroszkóp főbb jellemzői:

• Megfigyelések áteső fényben, világos látótérben, és polarizációs módszerrel
• A megvilágítást 30 W-os, „meleg” fényű halogén izzó adja, ami kellemes a szemnek
• A polarizációt elforgatható analizáló és polarizáló biztosítja. A középső szerelvény tartja a Bertrand-lencséket, és ezen találhatók a kompenzátor hornyai is
• A Köhler módszernek köszönhetően állítható a megvilágítás fényereje, emiatt jobban láthatók a kapott képek
• A háromszemlencsés tubusra digitális kamera is rögzíthető
• A végtelen sík-akromatikus objektív feszültségmentes. A revolverfej hornyai középen helyezkednek el
• A tárgyasztal elforgatható, van durva- és finomfókusz-állítási lehetőség is
• Kompatibilis az alábbi kiegészítő tartozékokkal: szemlencse, objektív, stb.

A kamera főbb jellemzői:

• A kamera önállóan, számítógéphez való csatlakozás nélkül, HDMI-interfészen keresztül működik. Wi-Fi és USB 3.0 interfészen keresztül számítógéphez csatlakoztatható.
• Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)
• 30 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
• A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
• Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

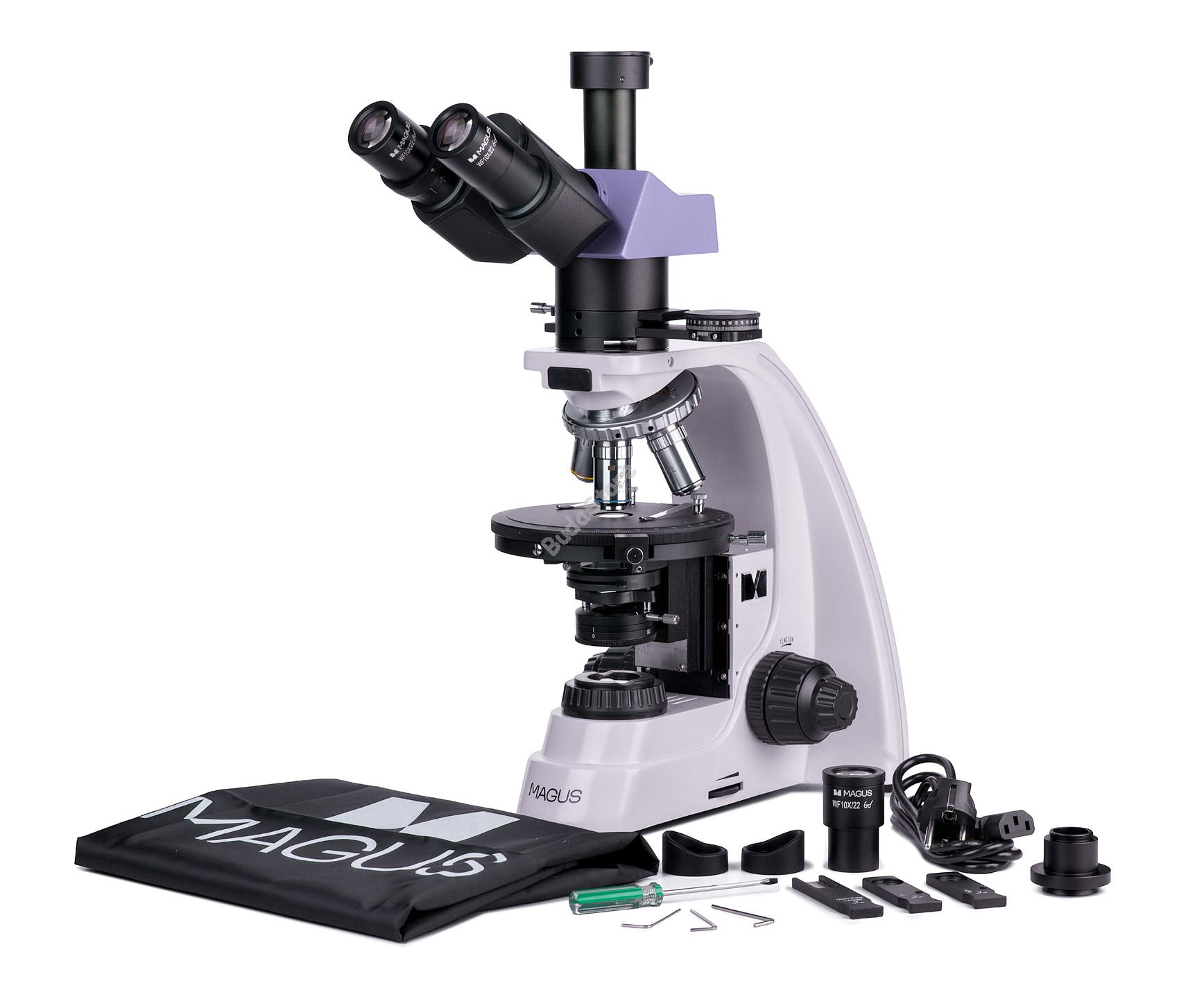

A készlet tartalma:

• MAGUS CHD40 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 3.0 kábel (1,5 m), USB egér, 32 GB-os SD-memóriakártya, USB Wi-Fi-adapter (2 db), AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• MAGUS MCD40 LCD monitor
• Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
• Háromszemlencsés fejrész
• Közbenső cső Bertrand-lencsékkel, analizátorral és kompenzátor-rekesszel

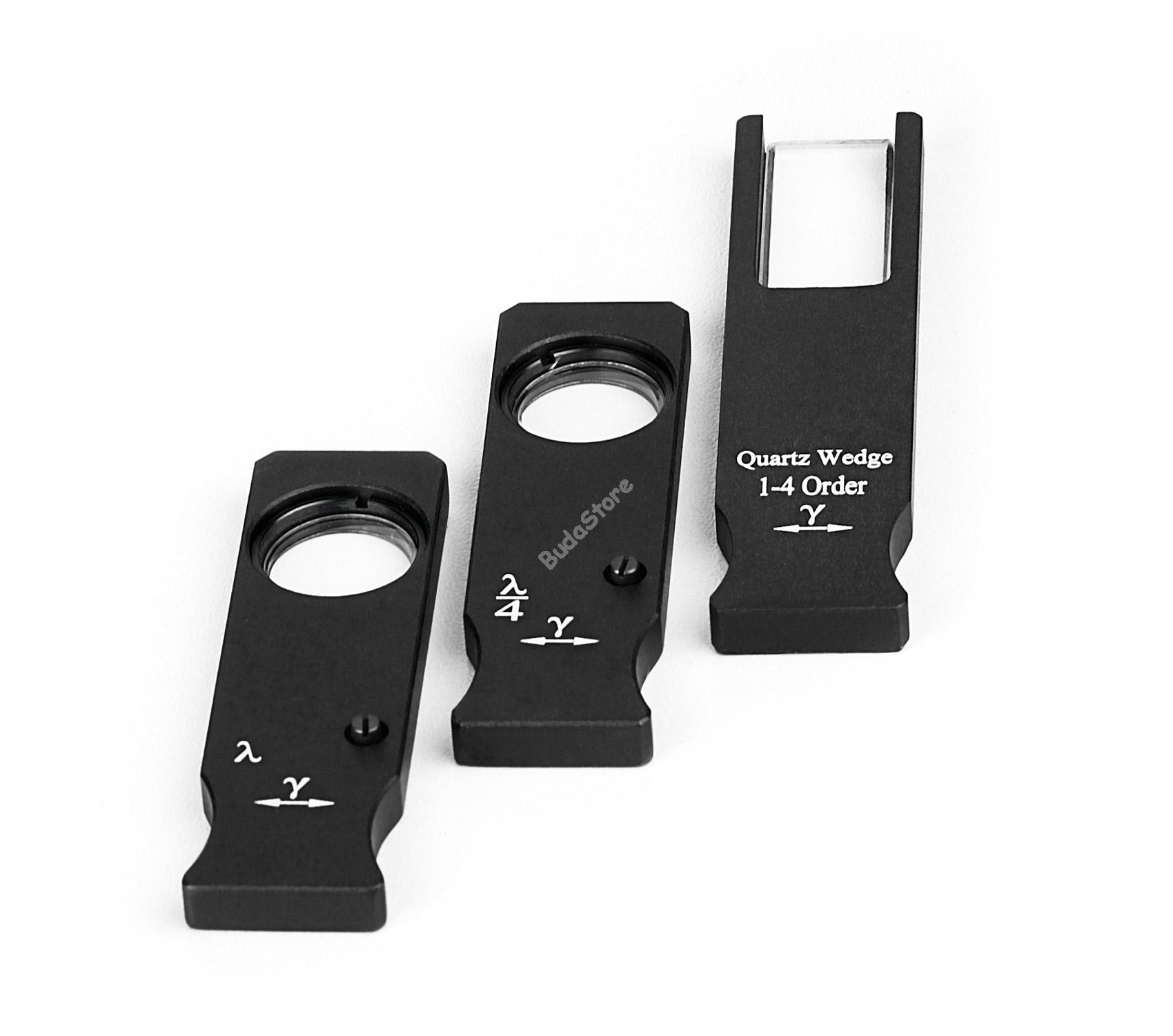

• Kompenzátorok: λ kompenzátor, λ/4 kompenzátor, kvarc ék
• Végtelen síkú akromatikus objektív: PL 4x/0,10 SzM 21 mm
• Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 5,0 mm
• Végtelen síkú akromatikus objektív: PL 40x/0,65 (rugós) SzM 0,66 mm
• Végtelen síkú akromatikus objektív: PL 60x/0,80 (rugós) SzM 0,46 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• 10x/22 mm-es skálázott szemlencse. Skálaérték: 0,1 mm.
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Tápkábel
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm-es szemlencse hajszálkereszttel
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL 5x/0,12 SzM 26,1 mm
• Végtelen síkú akromatikus objektív: PL 20x/0,4 SzM 8,8 mm
• Végtelen síkú akromatikus objektív, fluo: PL 100x/1,25 (rugós, olaj) SzM 0,36 mm
• Végtelen síkú akromatikus objektív, fluo: PL 100x/0,8 (rugós, száraz) SzM 2,02 mm
• Mechanikus tárgyasztal-rögzítés
• Kalibrációs tárgylemez
