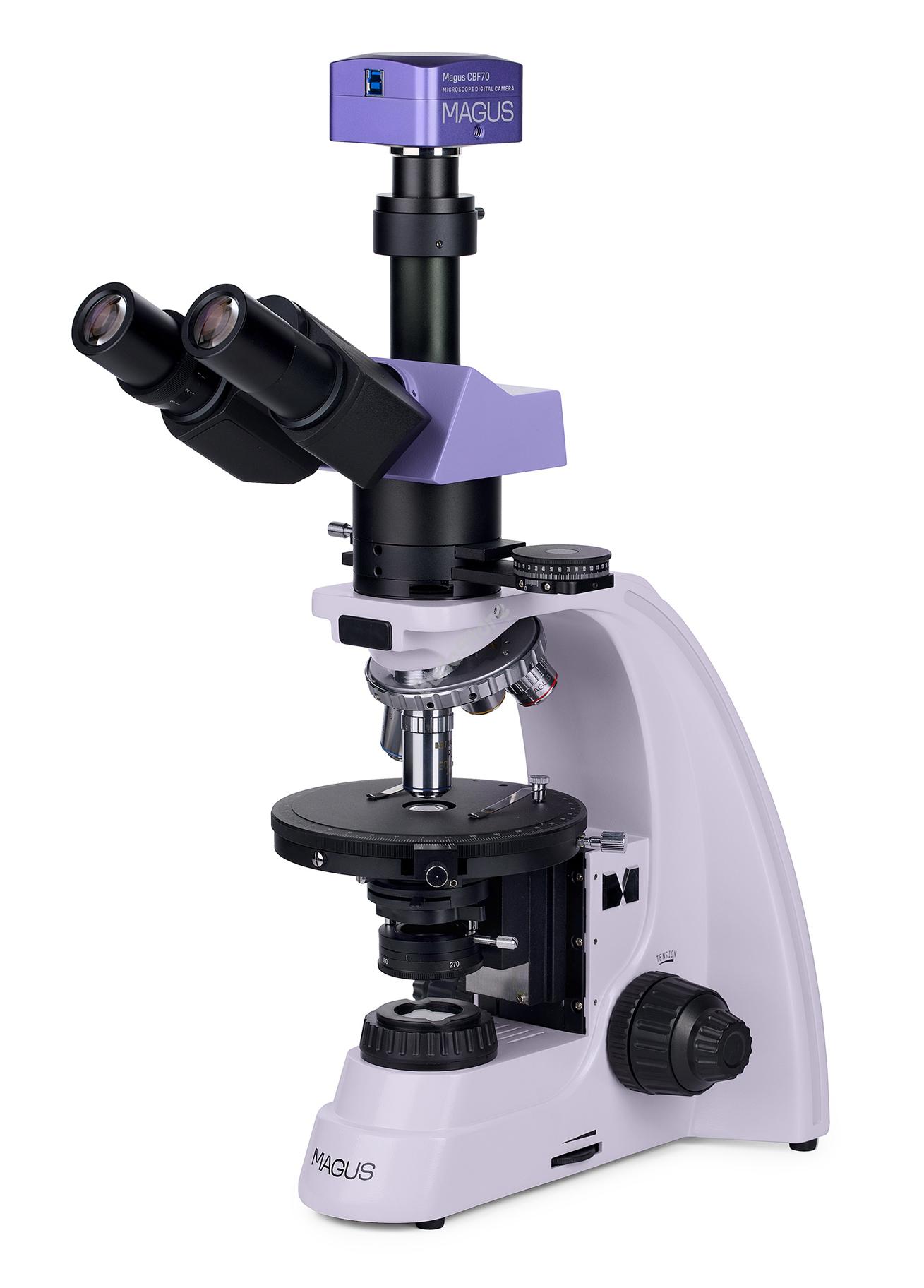

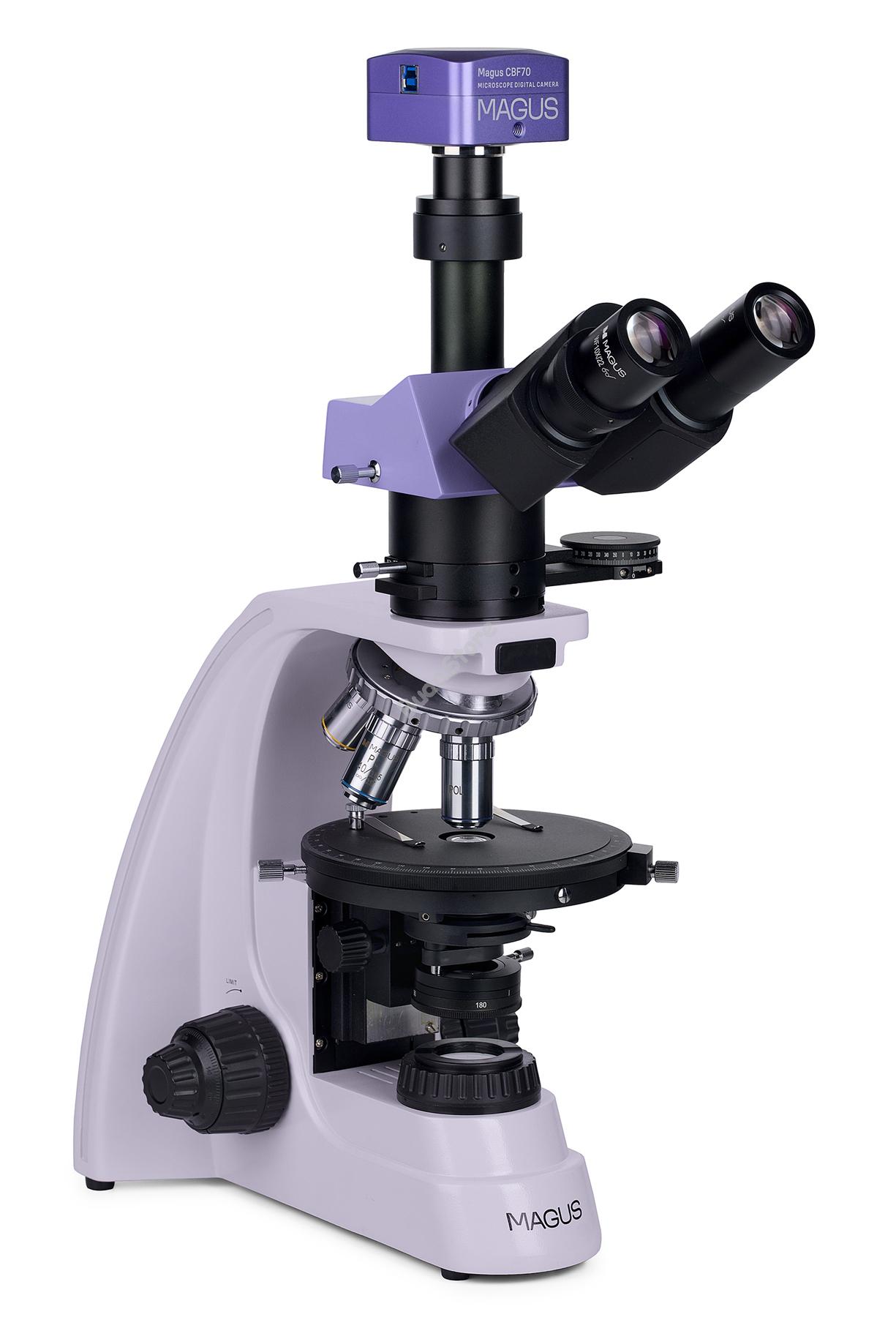

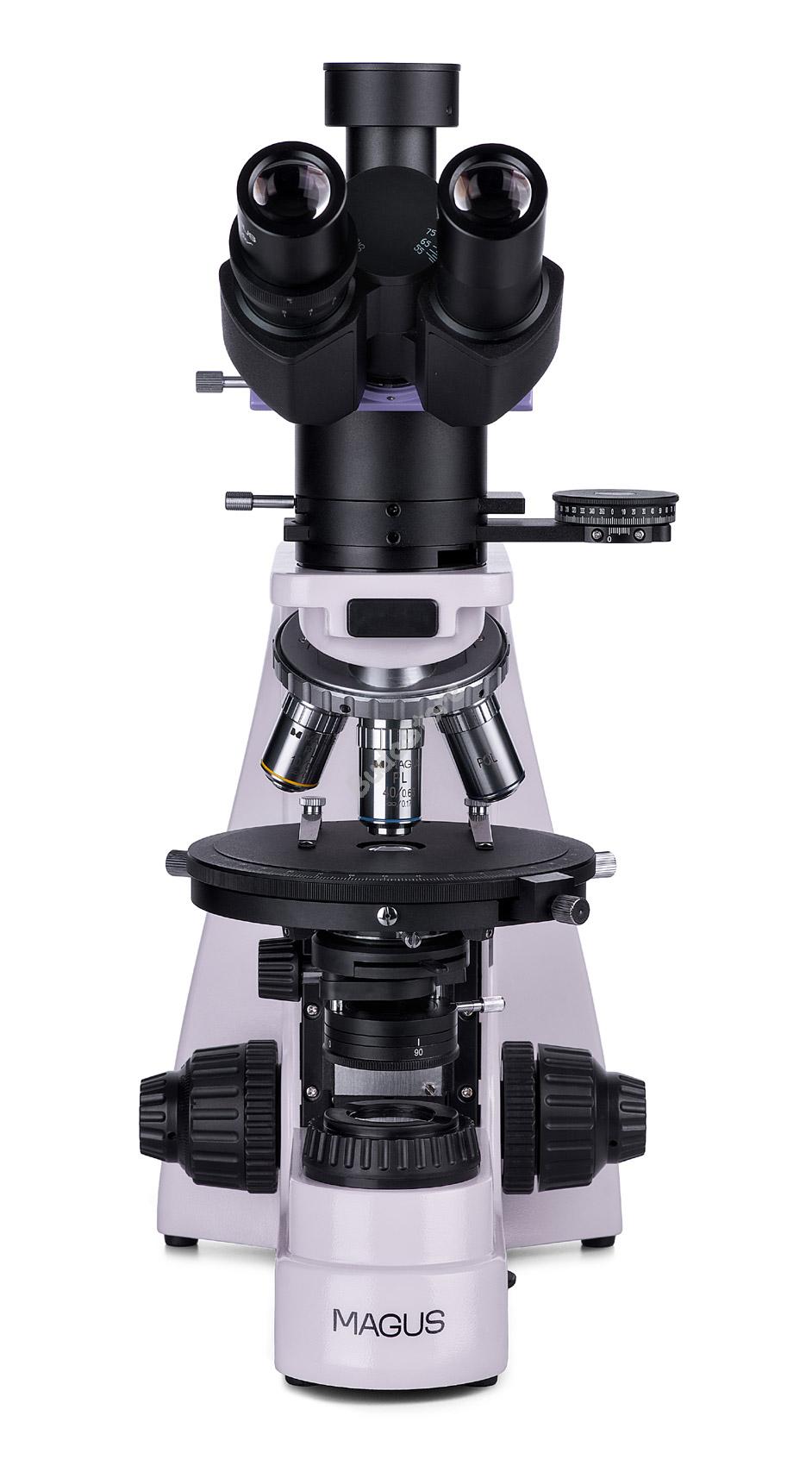

A MAGUS Pol 800 polarizáló mikroszkóp anizotróp tárgyak polarizált és közönséges áteső fényben történő tanulmányozására szolgál. A tanulmányozni kívánt tárgyak lehetnek biológiai és geológiai eredetűek, vagy polimerek. A mikroszkóp optikai elemei feszültségmentesek, azaz nem hoznak létre zavaró fénytöréseket. Tiszta, kontrasztos, autentikus képet alakítanak ki. A mikroszkóp funkciói a tudomány számos területén alkalmazhatók: az orvostudományban, a kriminalisztikában, az ásvány-, kőzet- és kristálytanban, stb.

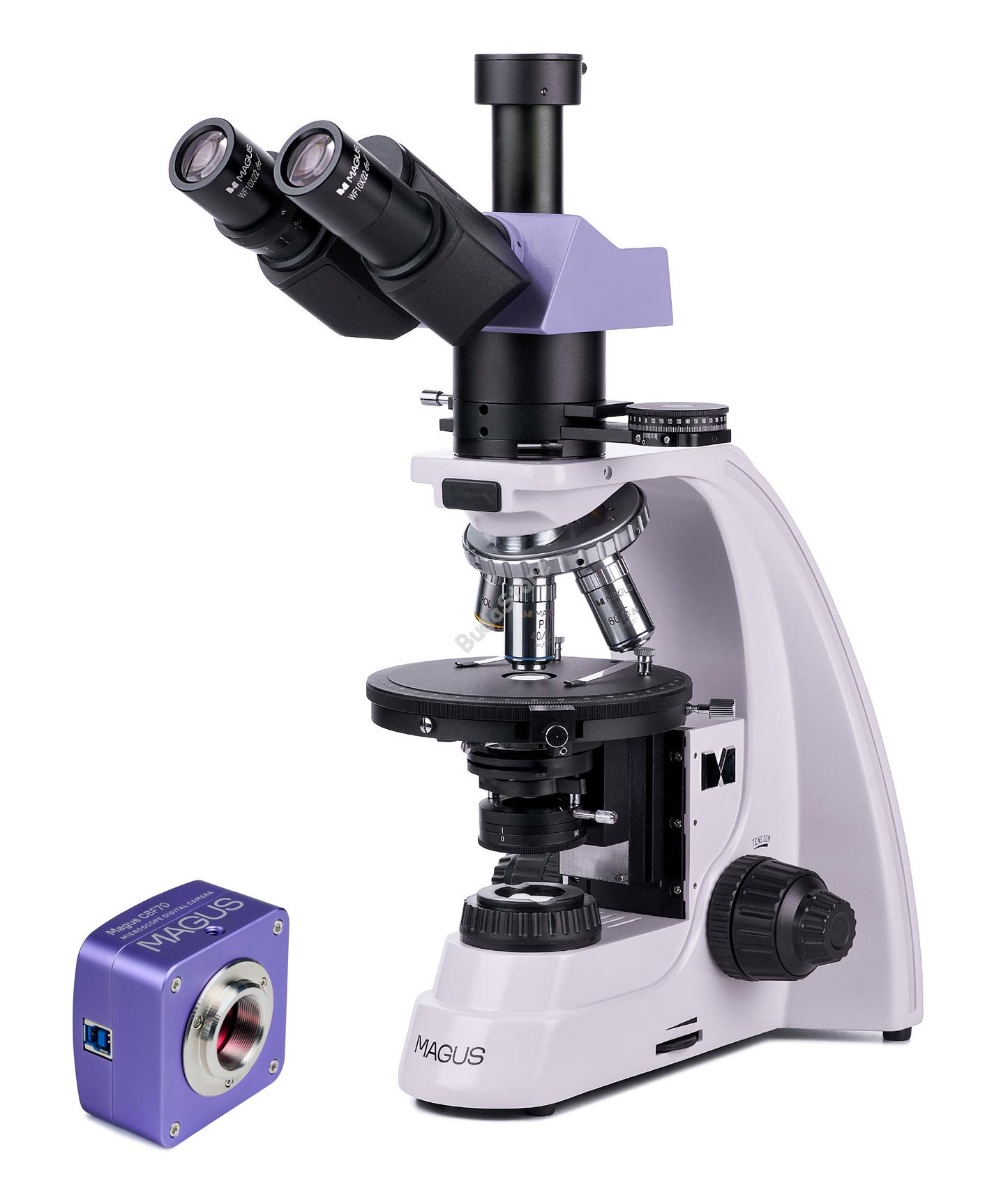

Digitális kamera

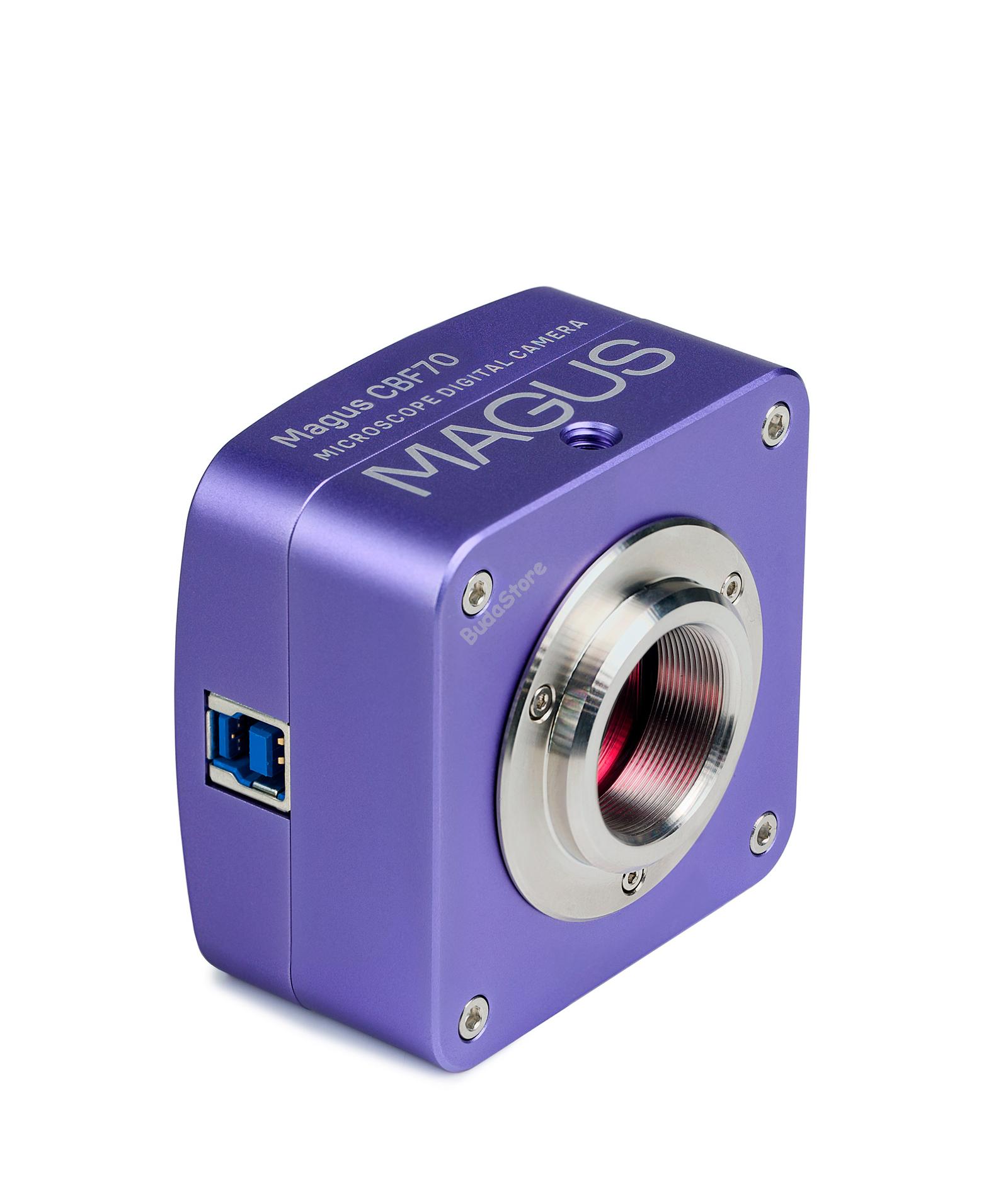

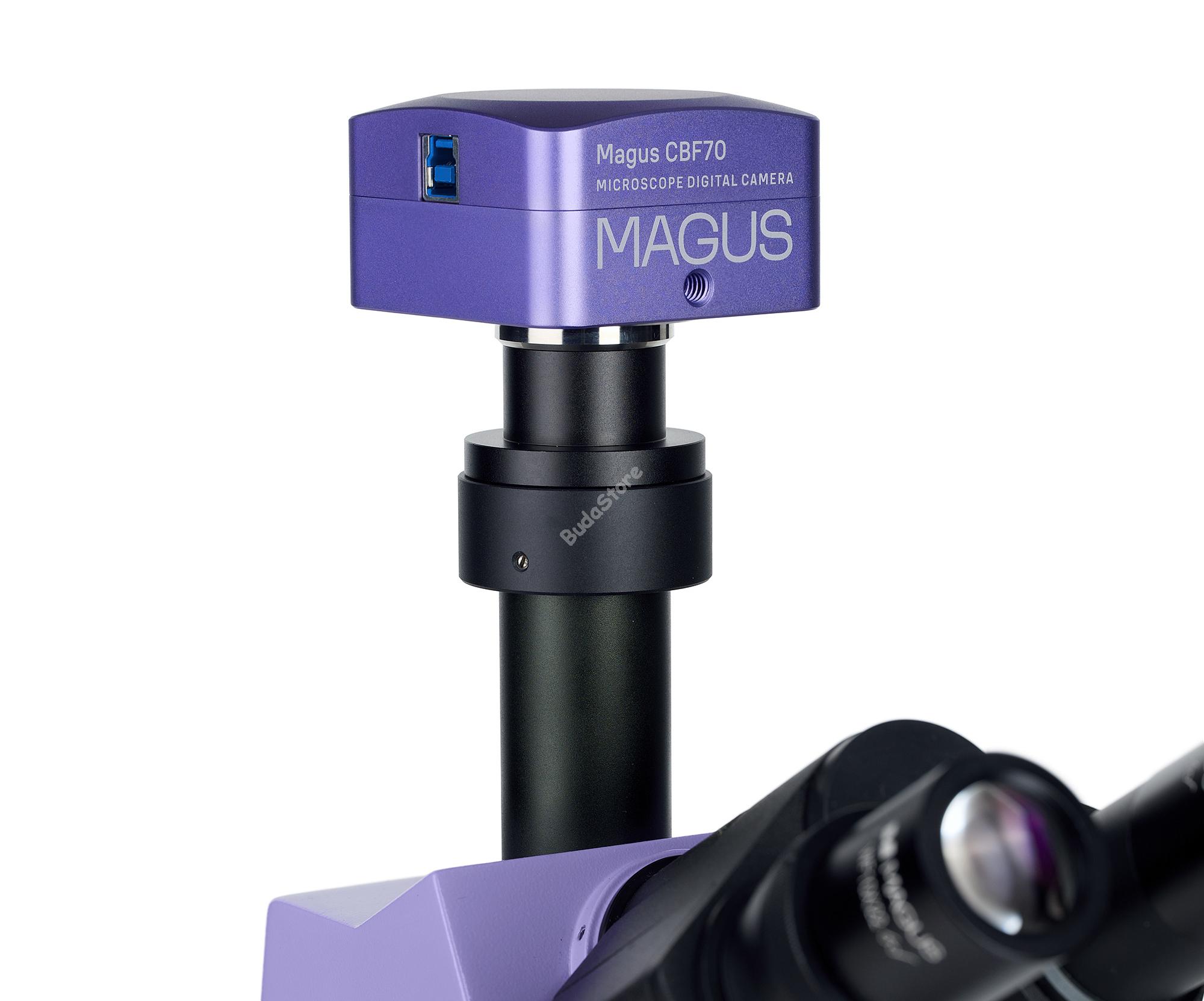

A MAGUS CBF70 professzionális tudományos kamerát mikroszkóppal, valamint 4x, 10x, 20x és 40x objektívekkel való használatra tervezték. A készülék lehetővé teszi fényképek és videók készítését, bemutatók szervezését, képek megjelenítését külső képernyőn, valamint a vizsgált objektumok szög- és lineáris mérését (ahhoz, hogy ez a funkció megfelelően működjön, a szoftvert kalibrálni kell). A kamera világos látóterű módszerrel történő munkavégzéshez ajánlott.

A MAGUS CBF70 kamera öt képfelbontási és képkockasebesség móddal rendelkezik, így Ön könnyen megtalálhatja köztük az igényeinek leginkább megfelelőt: 5280x3954 képpont (17 képkocka/mp), 3952x3952 képpont (17 képkocka/mp), 2640x1976 képpont (56 képkocka/mp), 1760x1316 képpont (67 képkocka/mp) és 584x438 képpont (192 képkocka/mp).
A nagy felbontású módok ideálisak a fényképezéshez, hiszen lehetővé teszik a tiszta, élénk és nagyon részletes képek készítését. A megnövelt képkockasebességű módok segítenek akadásmentes és informatív videókat rögzíteni ugrások és késések nélkül, rögzíteni az objektum legkisebb mozgásait, valamint felismerhetőbbé tenni a gyorsan zajló folyamatokon szereplő személyek és tereptárgyak vonásait.
A torzításmentes, legjobb képminőség érdekében ajánlott 1x-es nagyítású adaptert használni.

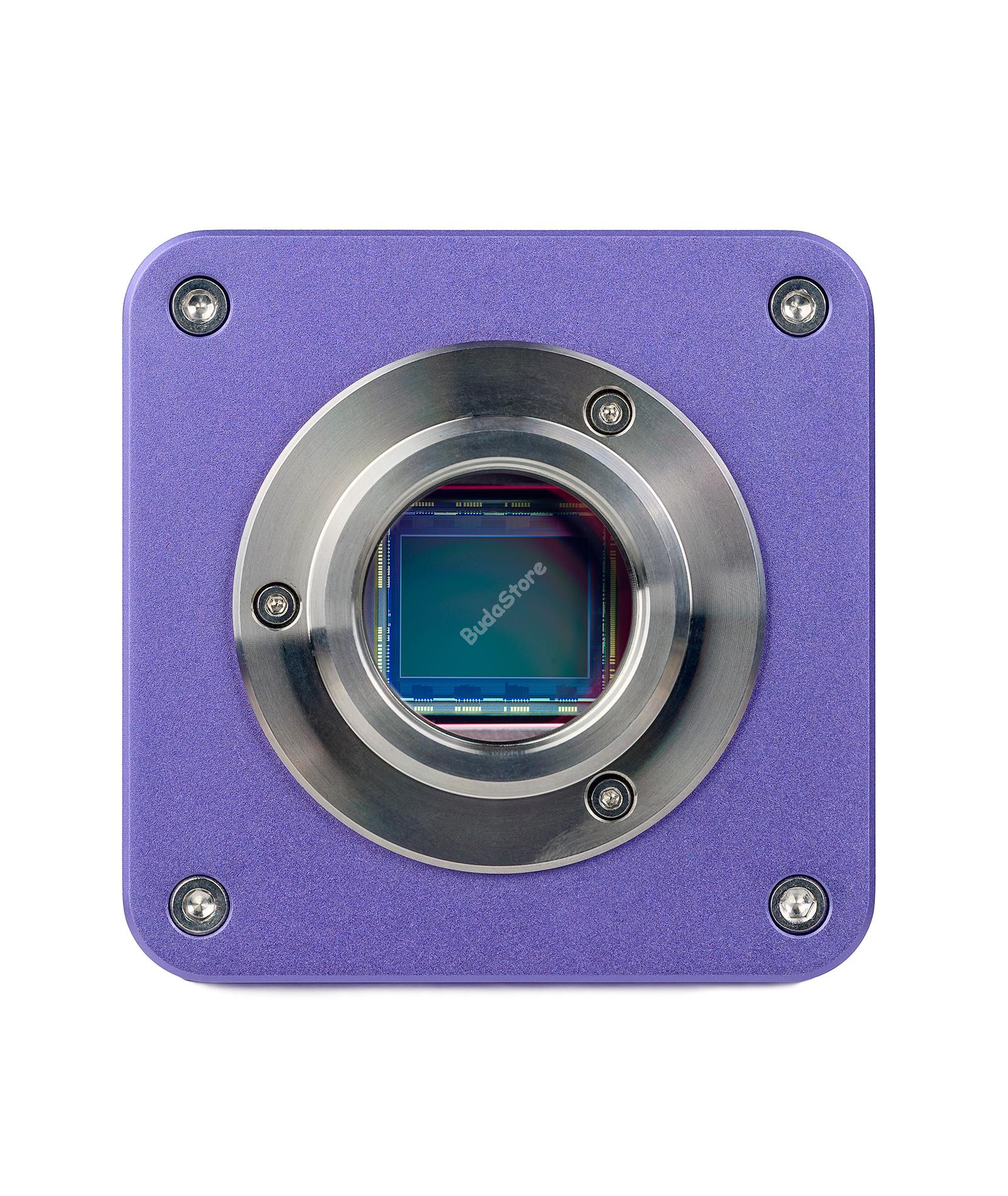

A kamerában egy 4/3”-os, színes, háttérvilágításos SONY Exmor CMOS érzékelő található. A kép még gyenge fényviszonyok között is világos lesz. Az érzékelő nagyobb fizikai méretének hála a megjelenített színek mélyebbek, a kép pedig tisztább lesz.

Optikai elemek

A háromszemlencsés fejrészen egy háromszemes tubus található, a digitális kamera felszereléséhez. A berendezés vázán található kapcsoló használatával a fény teljes mértékben a szemlencsetubusra vagy a digitális kamerára irányítható. A szemlencsetubusok 30°-os dőlésszöge miatt a hosszabb ideig tartó megfigyelés is kényelmesebb, a nyakizmok nem fáradnak el. A mikroszkópon a bal tubus dioptriaállító gyűrűjének (amelyen a tubus elforog) optikája hozzáigazítható a használó egyedi látásához.

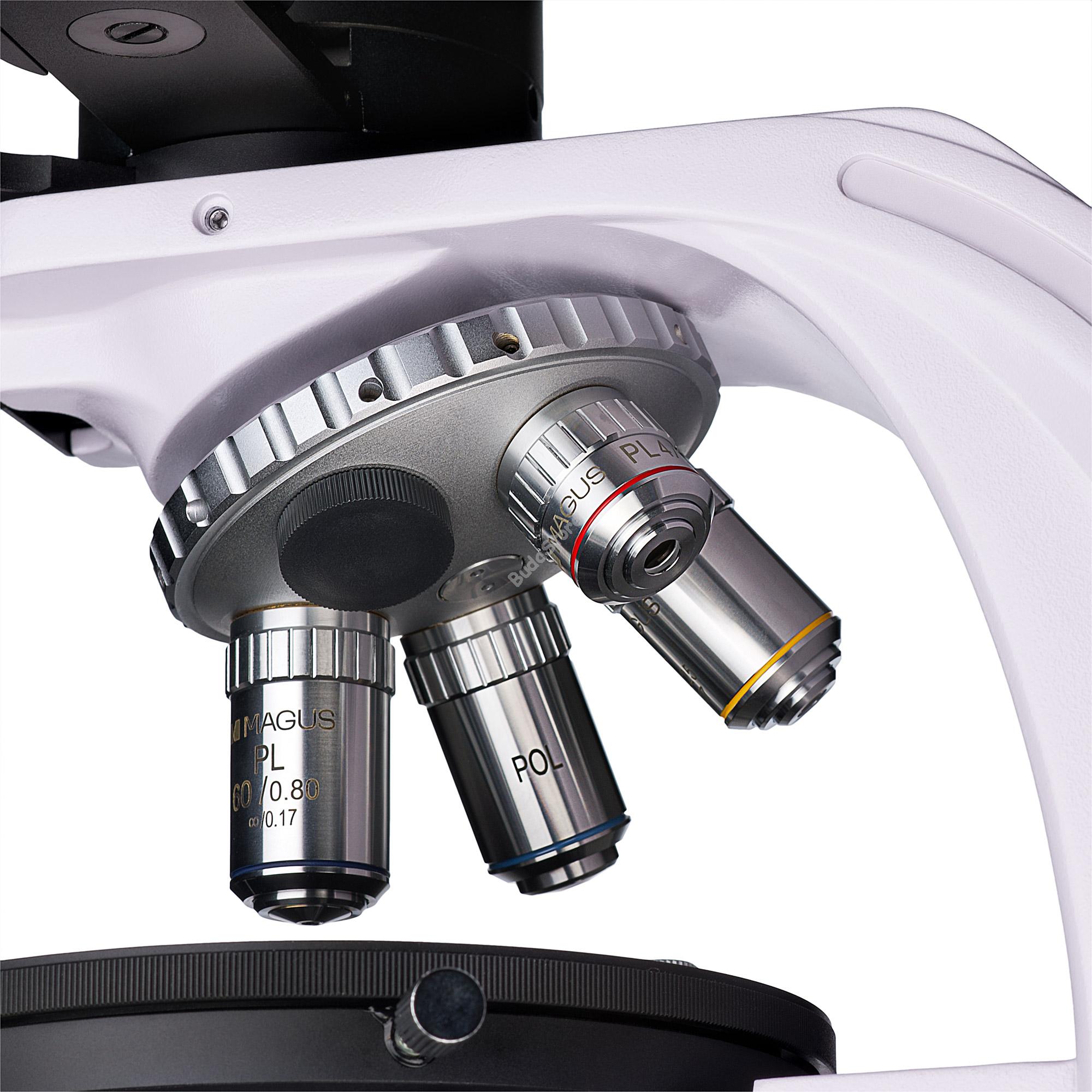

A revolverfejet úgy terveztük meg, hogy öt különböző objektívet lehessen egyszerre belehelyezni. Ebből négy megtalálható a csomagban. További objektívek a MAGUS tartozékválasztékából külön vásárolhatók meg. Az objektívek 0,17 mm vastagságú fedőlemezzel használhatók. A „megfigyelőtől távol eső” revolverfejnek köszönhetően az optikai útvonalba illesztett objektív a munka során tisztán látható, így a kutató kényelmesebben dolgozhat. A revolverfej hornyai középen helyezkednek el.

Megvilágítás

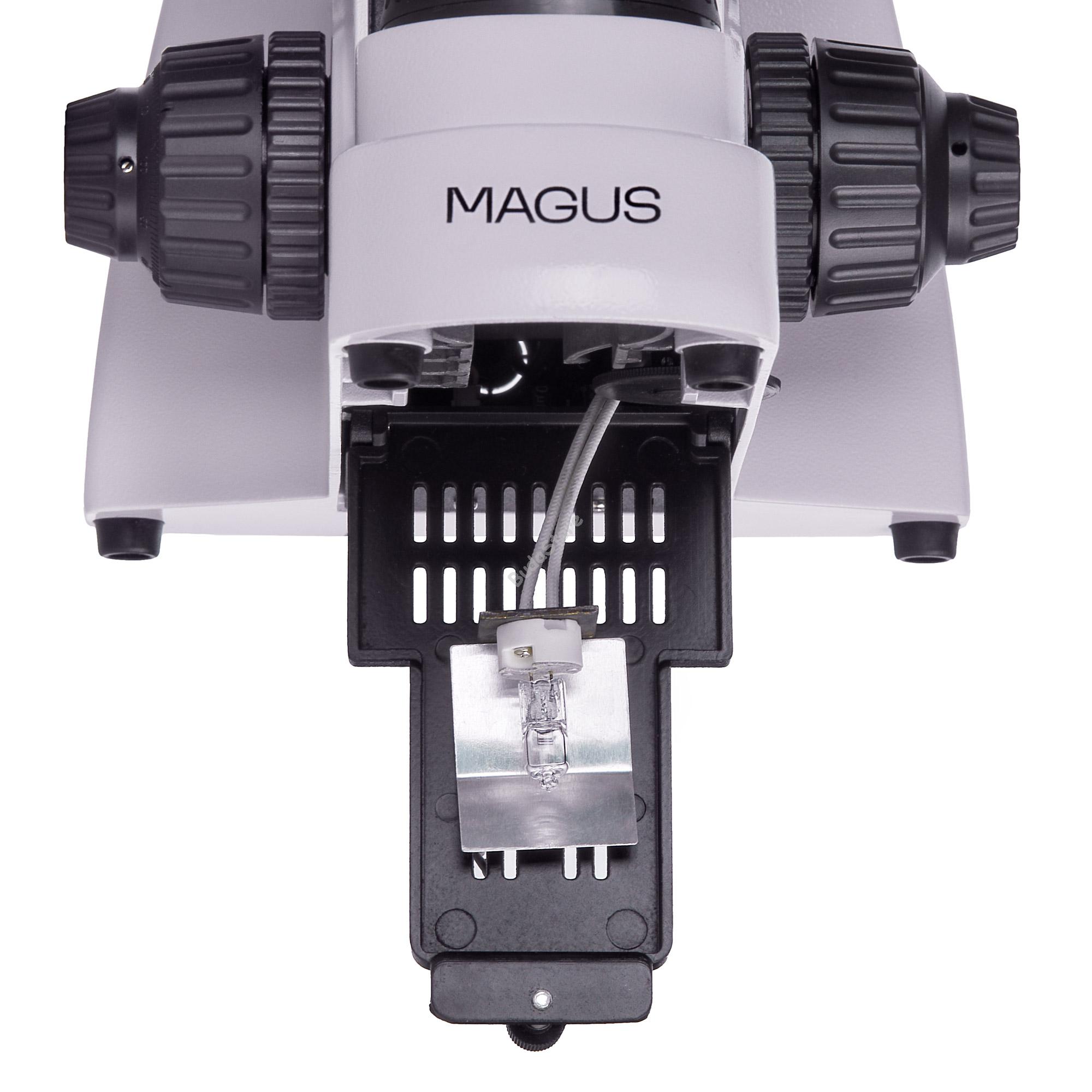

A fényforrás az objektum-tárgyasztal alatt helyezkedik el, vagyis a megfigyelés áteső fényben hajtható végre. A 30 W-os halogén izzó erős, de a szemet kímélő megvilágítást biztosít, ami az összes objektív esetében alkalmazható. A Köhler módszerrel beállított megvilágítás eredményeképpen erősebb kontrasztot és jobb képminőséget kapunk.

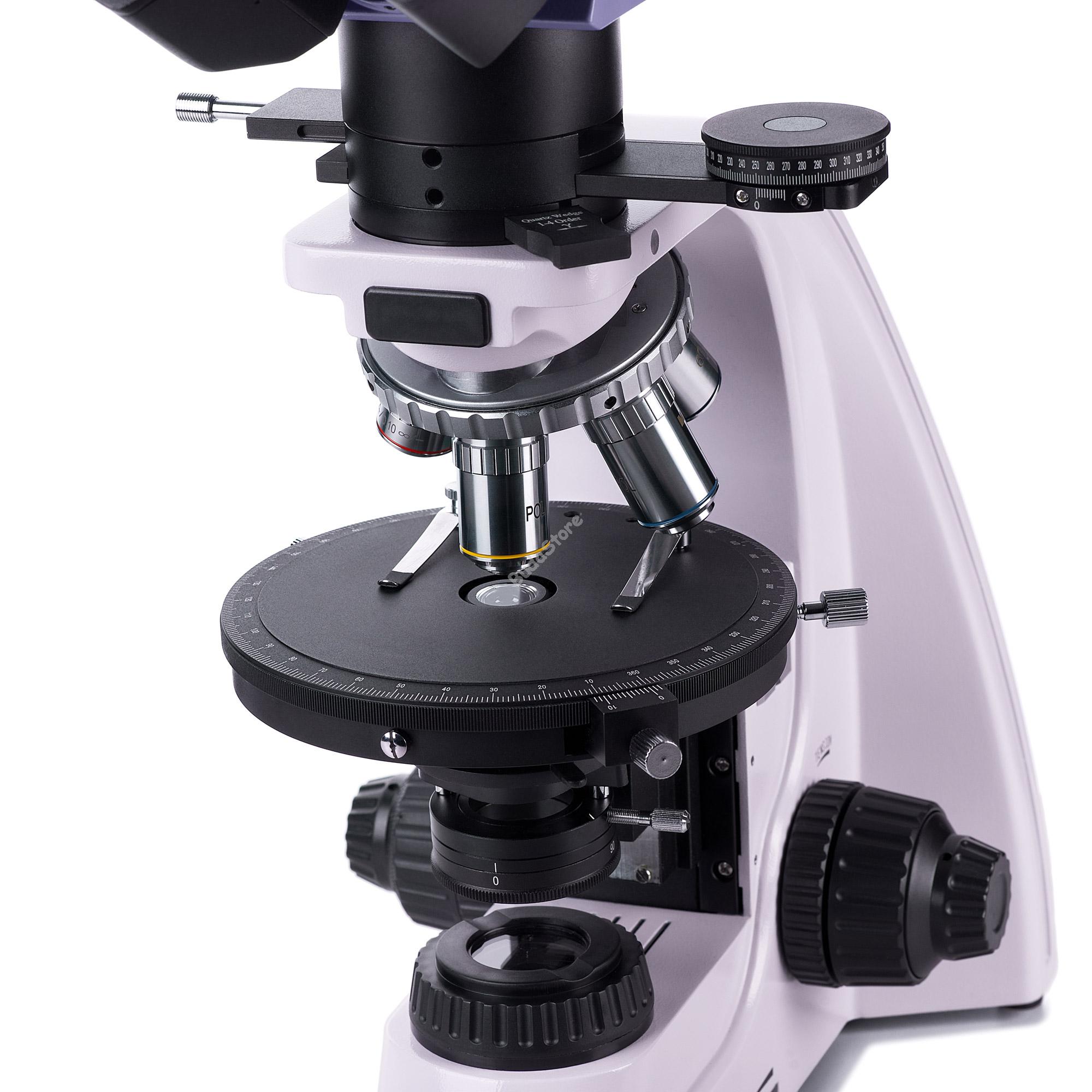

A mikroszkóp polarizálóval és az analizátorral van felszerelve. Polarizált fényben történő munkához az analizátor az optikai útvonalon helyezkedik el. A polarizációs szöget a polarizáló és az analizáló egymáshoz képest történő elforgatásával lehet módosítani. A mikroszkópon a Bertrand-lencséket egy középső szerelvény tartja, és ezen a szerelvényen találhatók a kompenzátorok hornyai is. A kompenzátorok az alacsony kettős törésű minták kontrasztján javítanak. A Bertrand-lencsék konoszkópikus vizsgálatokhoz használhatók.

Tárgyasztal és fókuszáló mechanizmus

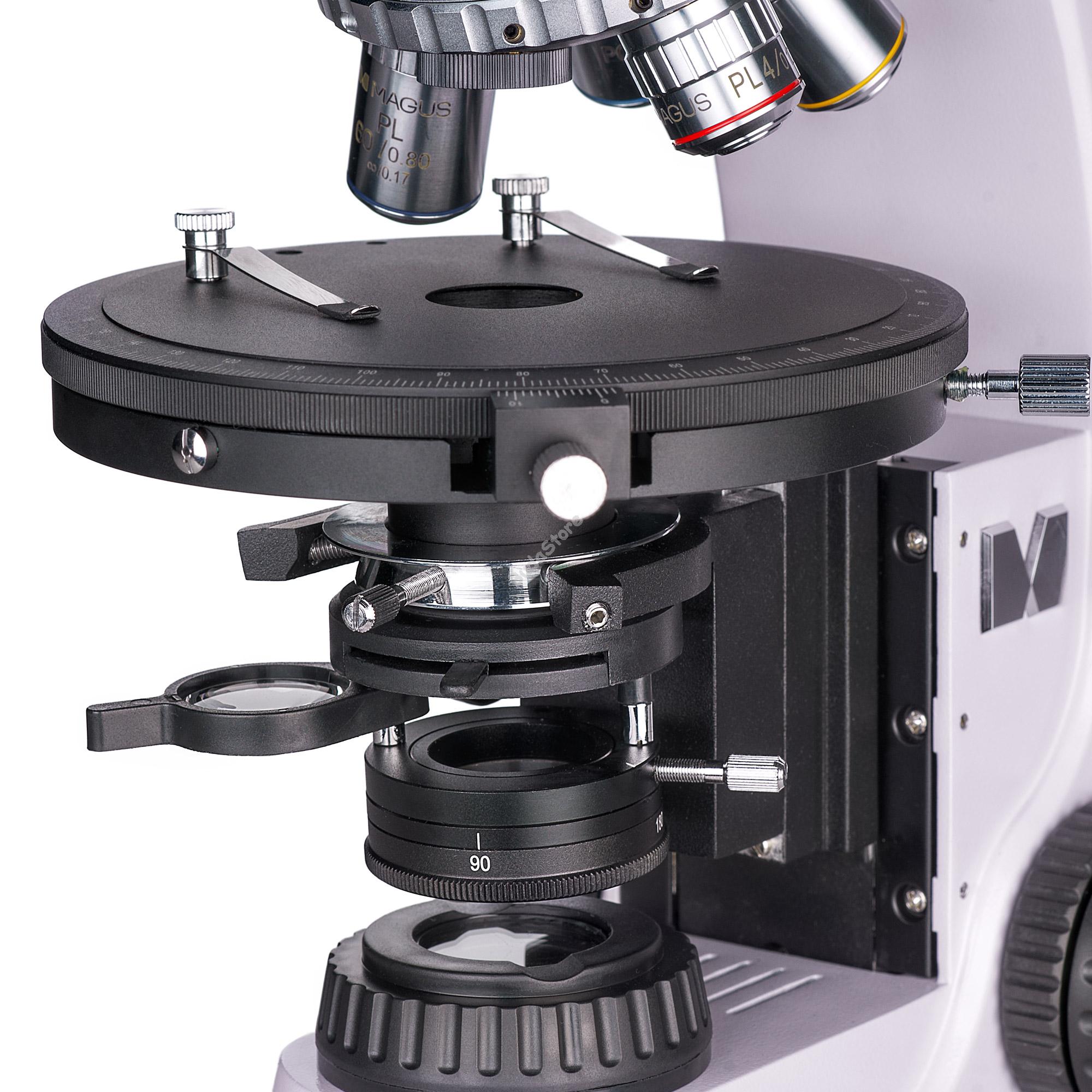

A mikroszkóp tárgyasztala elforog, és ez lehetővé teszi a fénytörés gyors megváltoztatását a mintánál, amikor polarizált fényben kell dolgozni. A mikroszkóp optikai tengelyéhez képest középen helyezkedik el a tárgyasztal, az elforgatási szög fokozatosan állítható be, a skálával pedig 0,1° pontossággal határozható meg a dőlésszög.

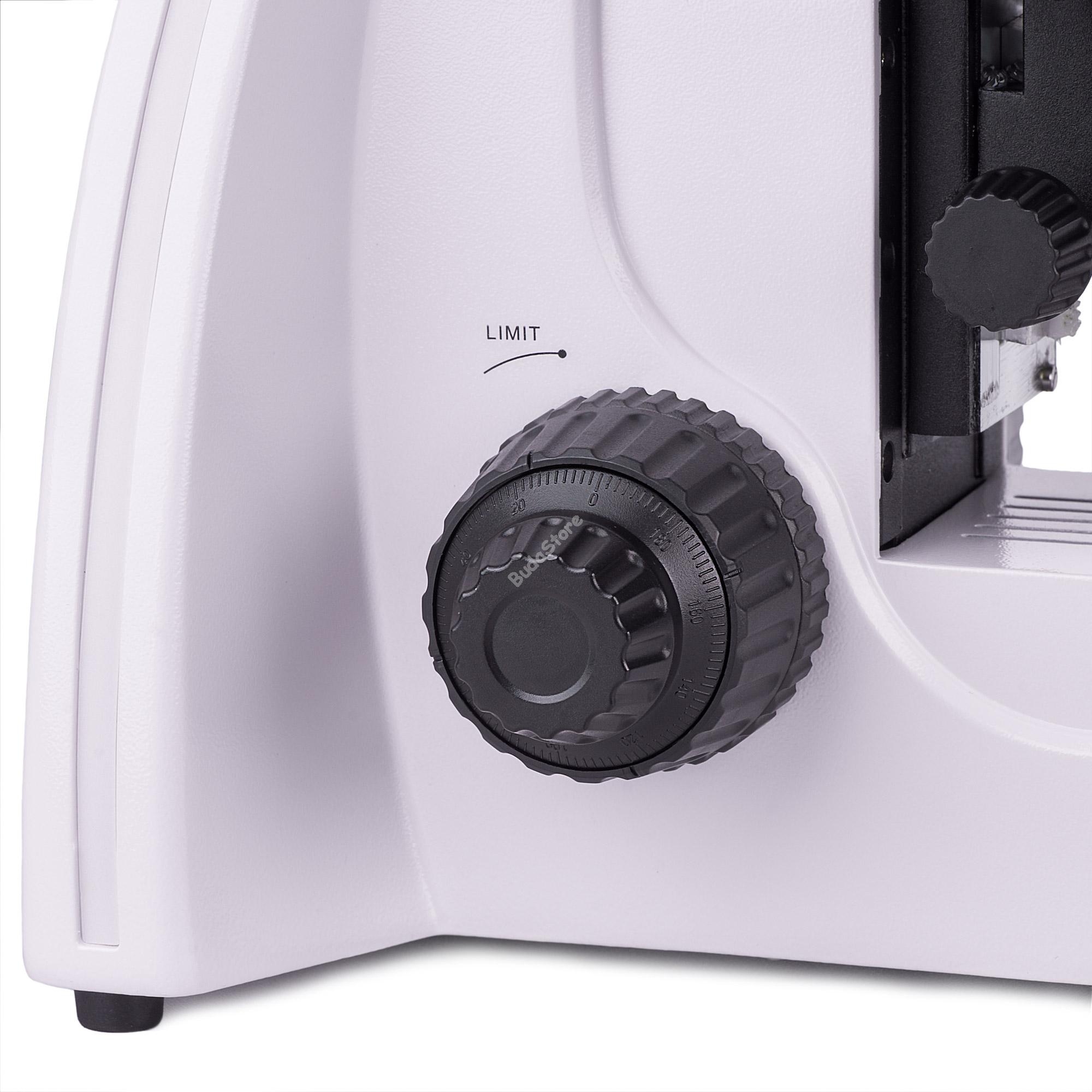

A fókuszáló mechanizmuson egy durva- és egy finomfókusz-állító elem is található. A durvafókusz beállításához a durvafókusz-állító retesz használható, valamint a kényelmes megfigyelés érdekében a durvafeszesség is állítható.

Tartozékok

A mikroszkóphoz további szemlencsék, objektívek, digitális kamerák és kalibrációs tárgylemezek vásárolhatók meg. Ezen tartozékokkal kibővíthetők a mikroszkópnak a kutatási területeken alkalmazható funkciói.

A mikroszkóp főbb jellemzői:

• Megfigyelések áteső fényben, világos látótérben, és polarizációs módszerrel
• A megvilágítást 30 W-os, „meleg” fényű halogén izzó adja, ami kellemes a szemnek
• A polarizációt elforgatható analizáló és polarizáló biztosítja. A középső szerelvény tartja a Bertrand-lencséket, és ezen találhatók a kompenzátor hornyai is
• A Köhler módszernek köszönhetően állítható a megvilágítás fényereje, emiatt jobban láthatók a kapott képek
• A háromszemlencsés tubusra digitális kamera is rögzíthető
• A végtelen sík-akromatikus objektív feszültségmentes. A revolverfej hornyai középen helyezkednek el
• A tárgyasztal elforgatható, van durva- és finomfókusz-állítási lehetőség is
• Kompatibilis az alábbi kiegészítő tartozékokkal: szemlencse, objektív, stb.

A kamera főbb jellemzői:

• Öt grafikai és képkockasebesség-beállítás: ezek között könnyen megtalálhatja az Önnek legmegfelelőbb módot
• Gyors adatátvitel az USB 3.0 interfésznek köszönhetően
• Nagyméretű SONY Exmor színes érzékelő, hogy a képek még gyenge fényviszonyok között is világosak és tiszták lehessenek
• „Gyors kezdés”: telepítse a mellékelt szoftvert, és a kamera már készen is áll a használatra
• A kamerakép külső képernyőn történő megjelenítésével megkönnyítheti a megfigyeléseit vagy bemutatót tarthat egy közönségnek

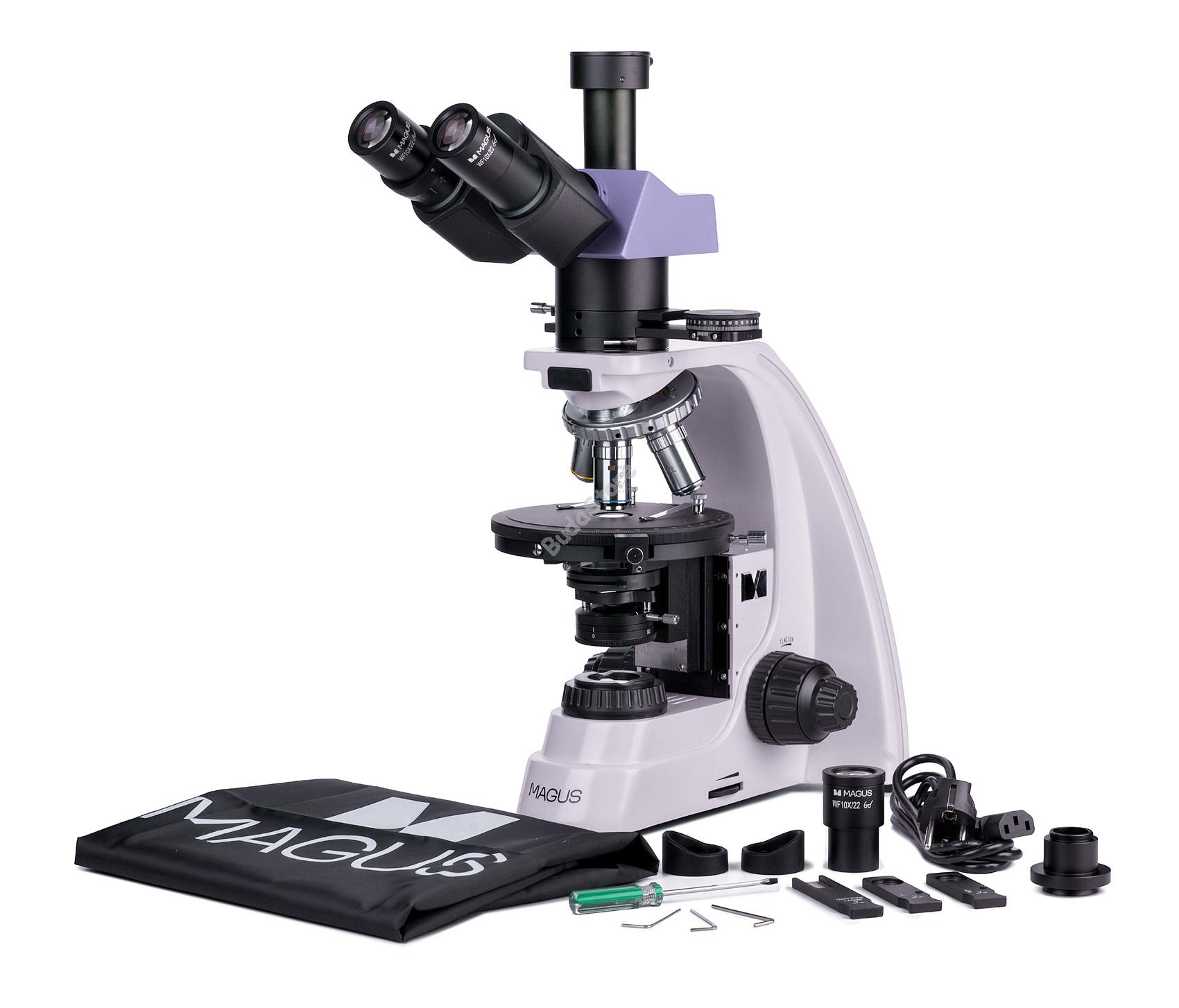

A készlet tartalma:

• MAGUS CBF70 digitális kamera (digitális kamera, USB-kábel, telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
• Háromszemlencsés fejrész
• Közbenső cső Bertrand-lencsékkel, analizátorral és kompenzátor-rekesszel

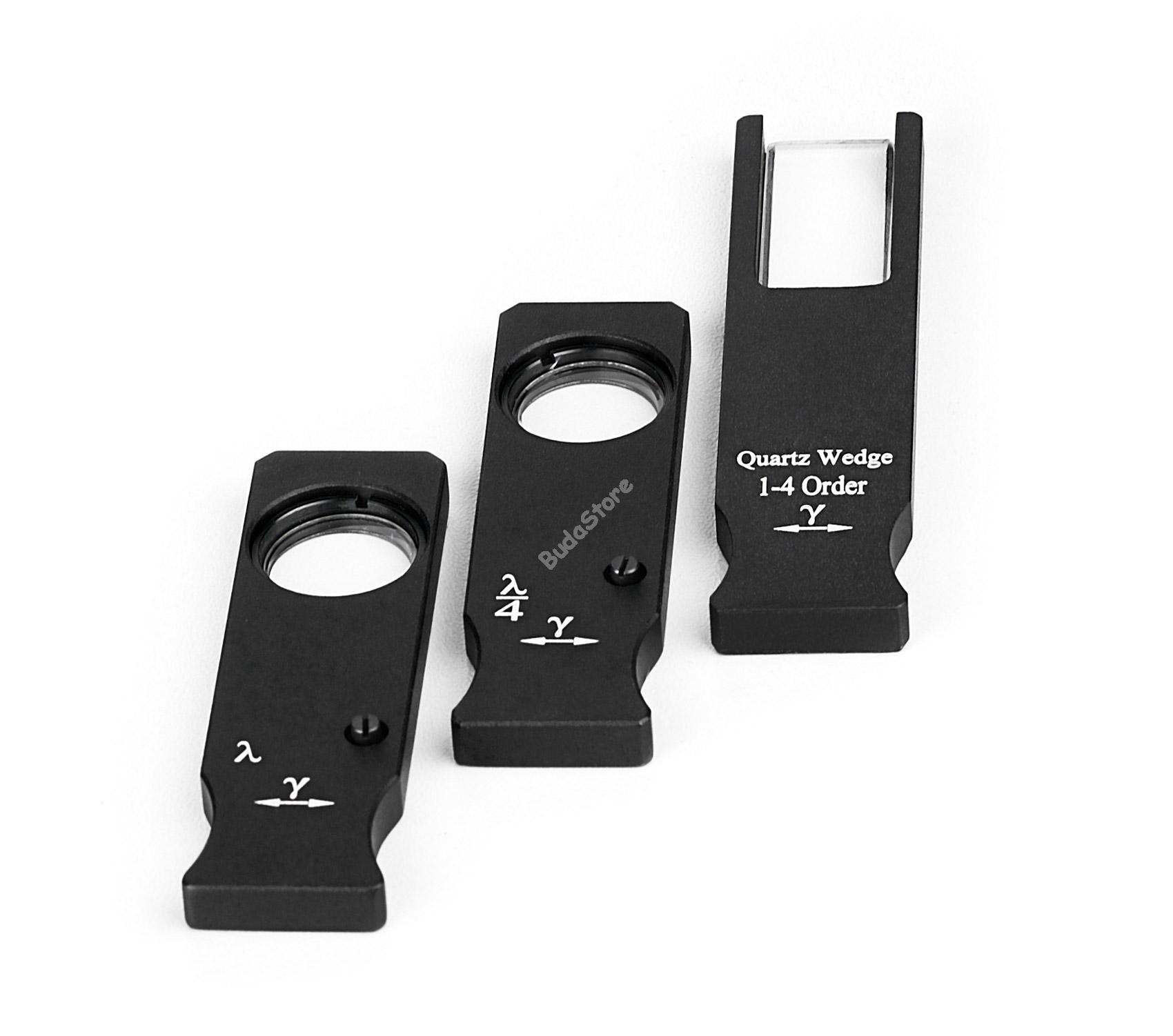

• Kompenzátorok: λ kompenzátor, λ/4 kompenzátor, kvarc ék
• Végtelen síkú akromatikus objektív: PL 4x/0,10 SzM 21 mm
• Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 5,0 mm
• Végtelen síkú akromatikus objektív: PL 40x/0,65 (rugós) SzM 0,66 mm
• Végtelen síkú akromatikus objektív: PL 60x/0,80 (rugós) SzM 0,46 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• 10x/22 mm-es skálázott szemlencse. Skálaérték: 0,1 mm.
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Tápkábel
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm-es szemlencse hajszálkereszttel
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL 5x/0,12 SzM 26,1 mm
• Végtelen síkú akromatikus objektív: PL 20x/0,4 SzM 8,8 mm
• Végtelen síkú akromatikus objektív, fluo: PL 100x/1,25 (rugós, olaj) SzM 0,36 mm
• Végtelen síkú akromatikus objektív, fluo: PL 100x/0,8 (rugós, száraz) SzM 2,02 mm
• Mechanikus tárgyasztal-rögzítés
• Kalibrációs tárgylemez
