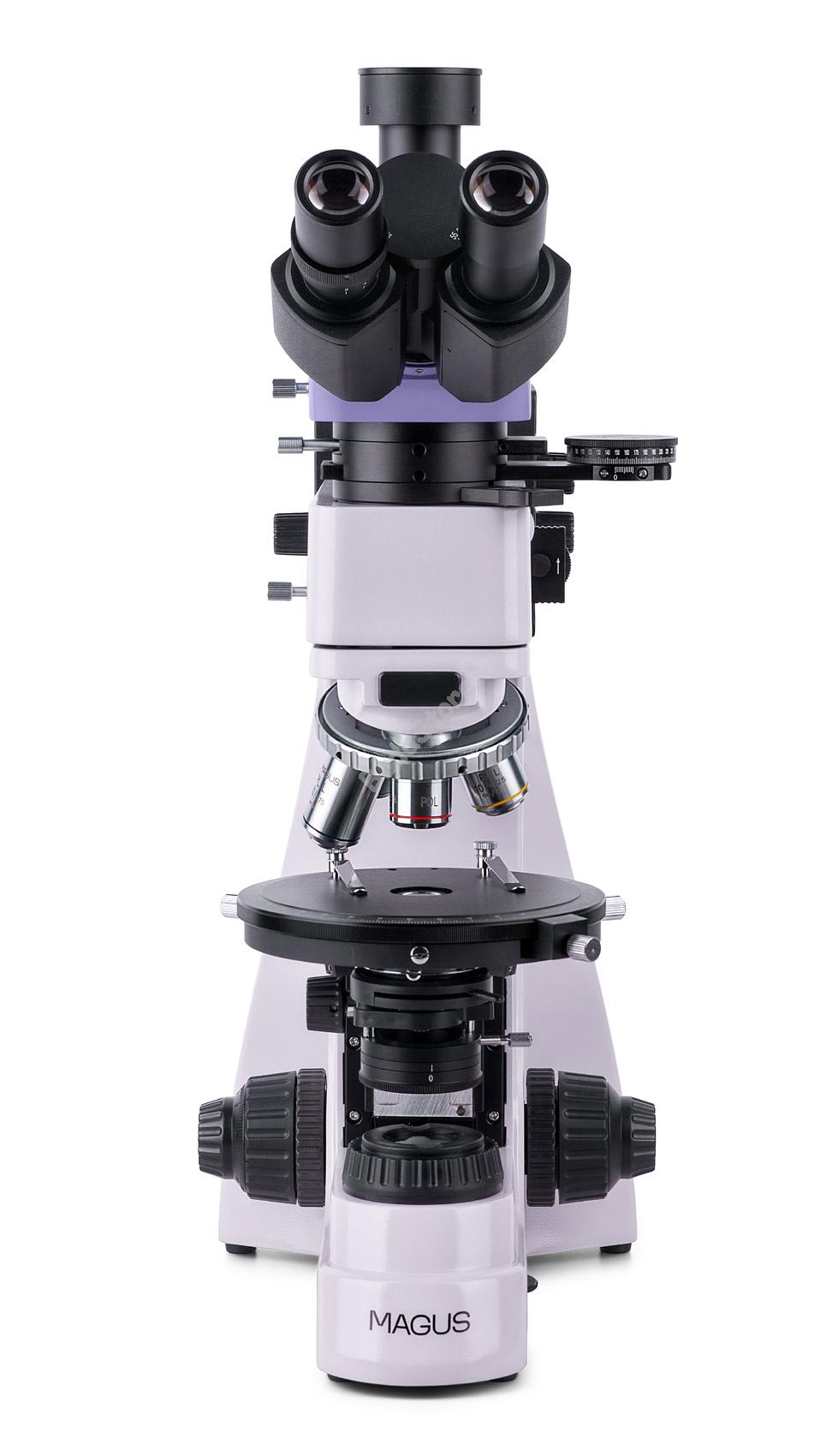

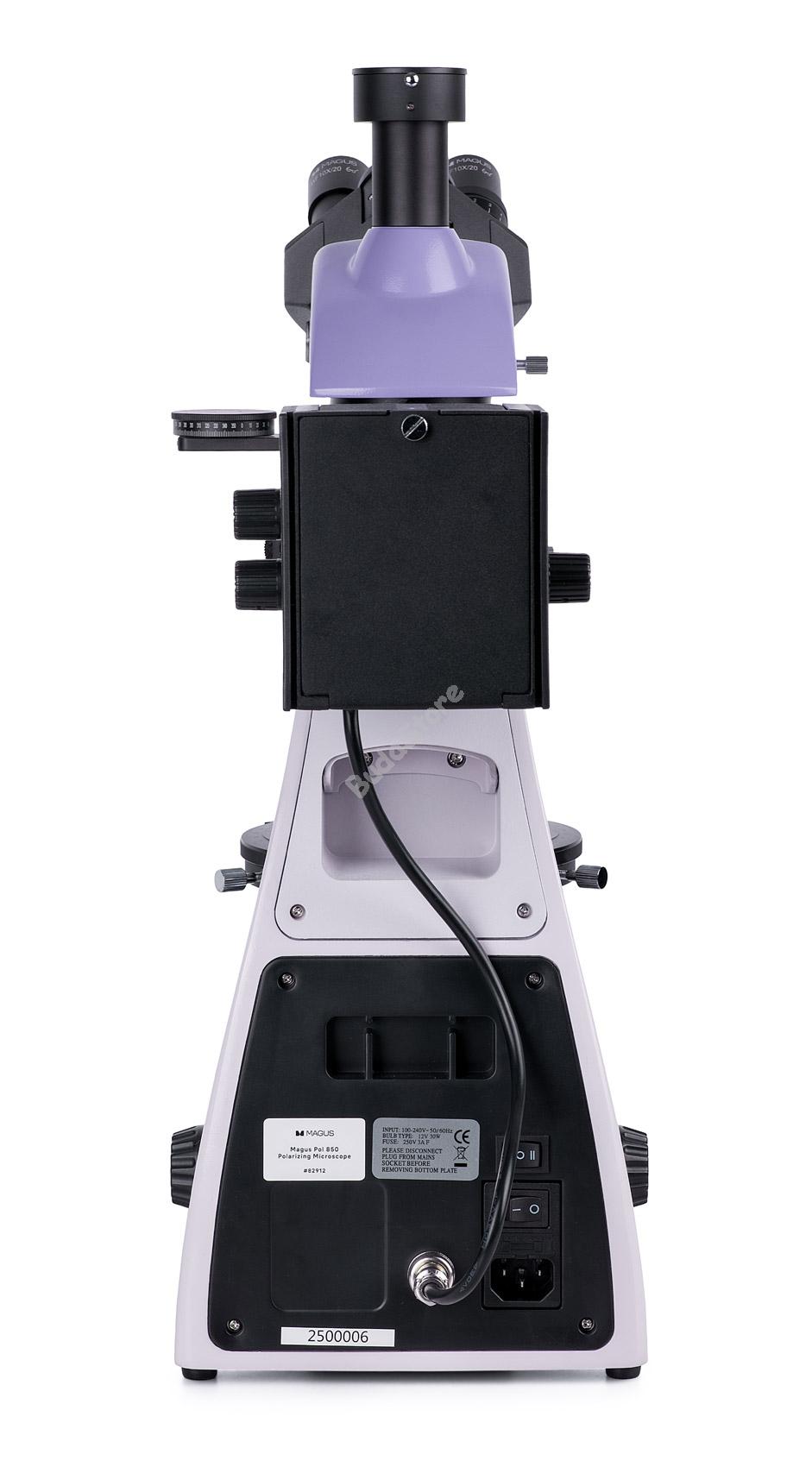

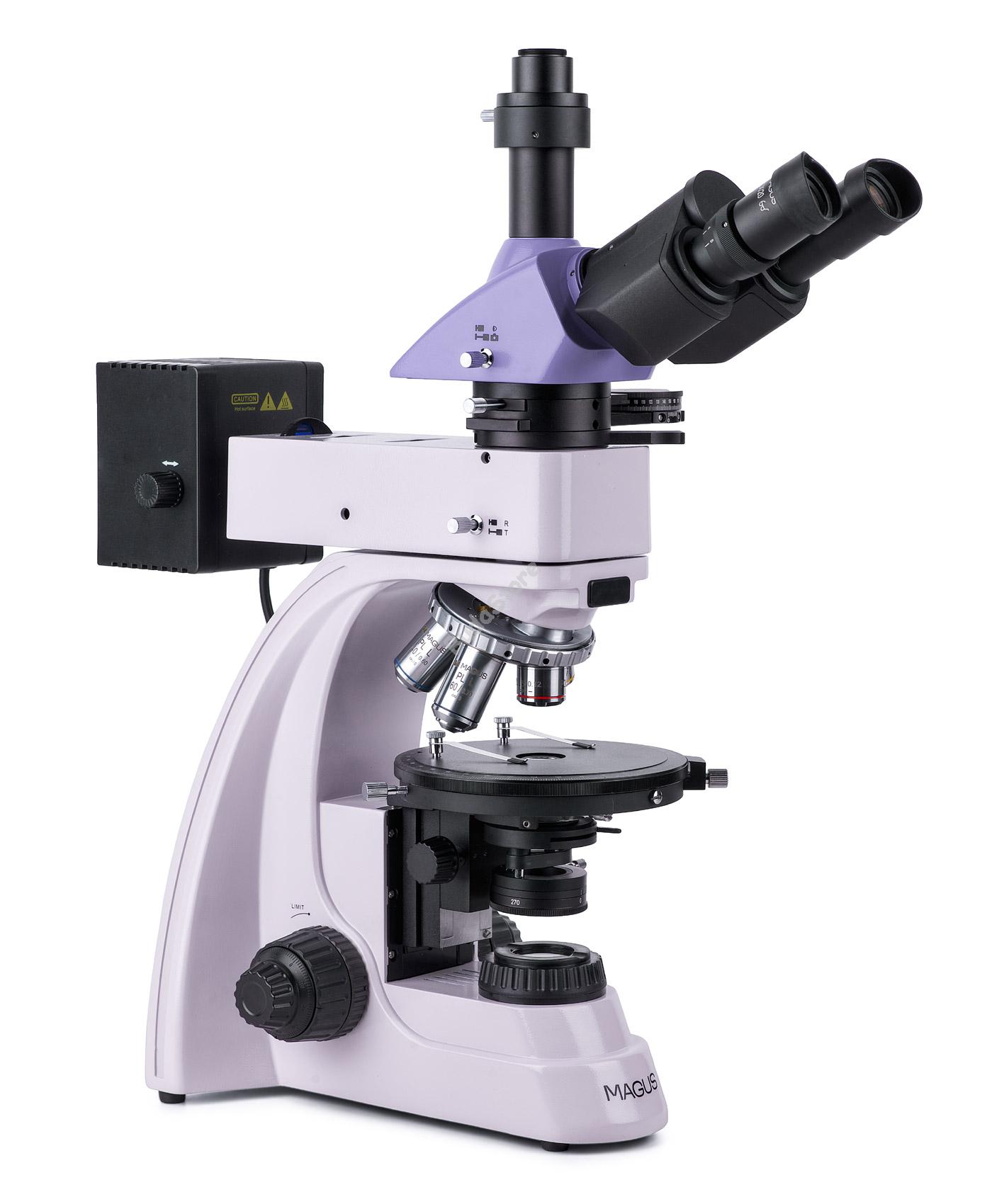

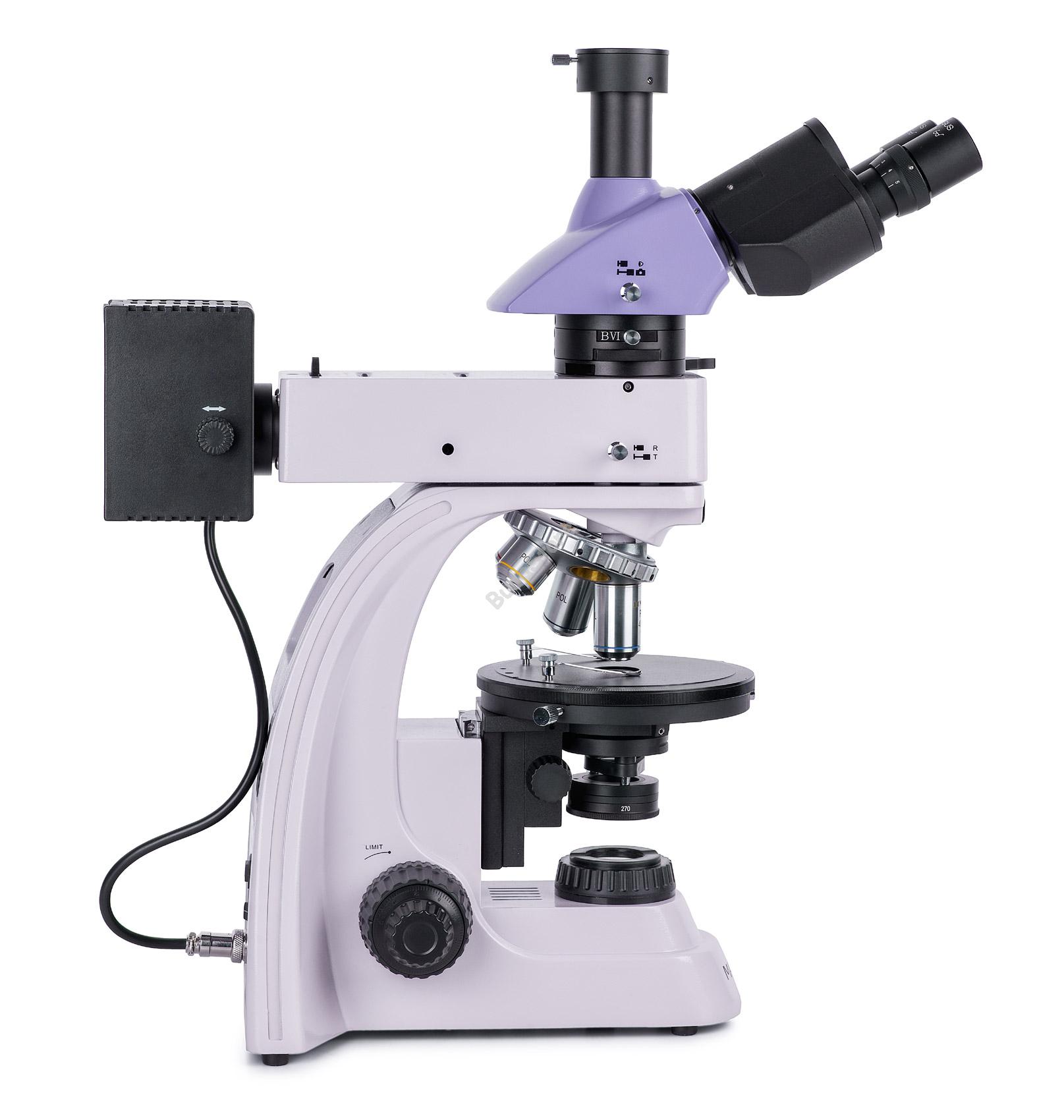

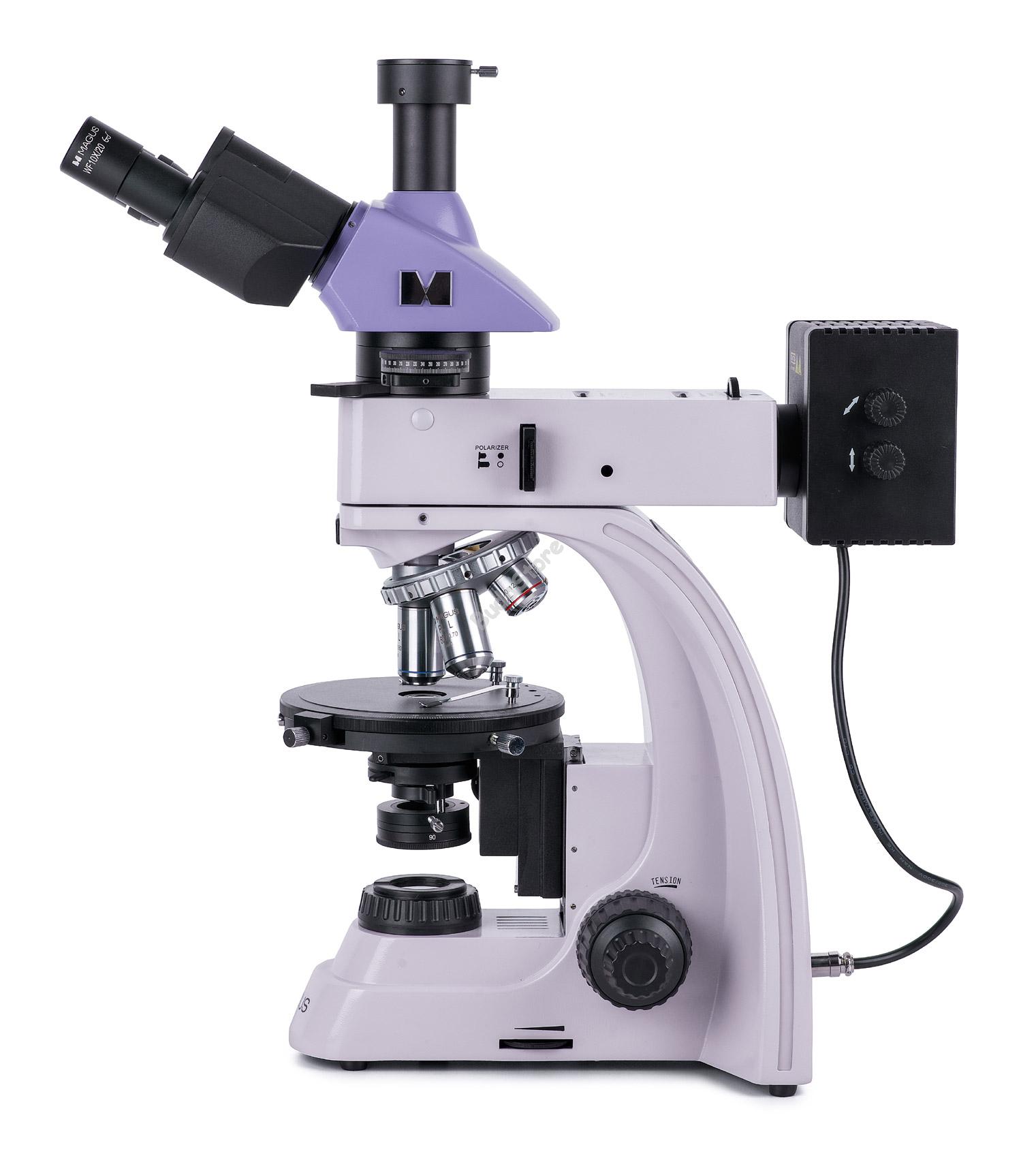

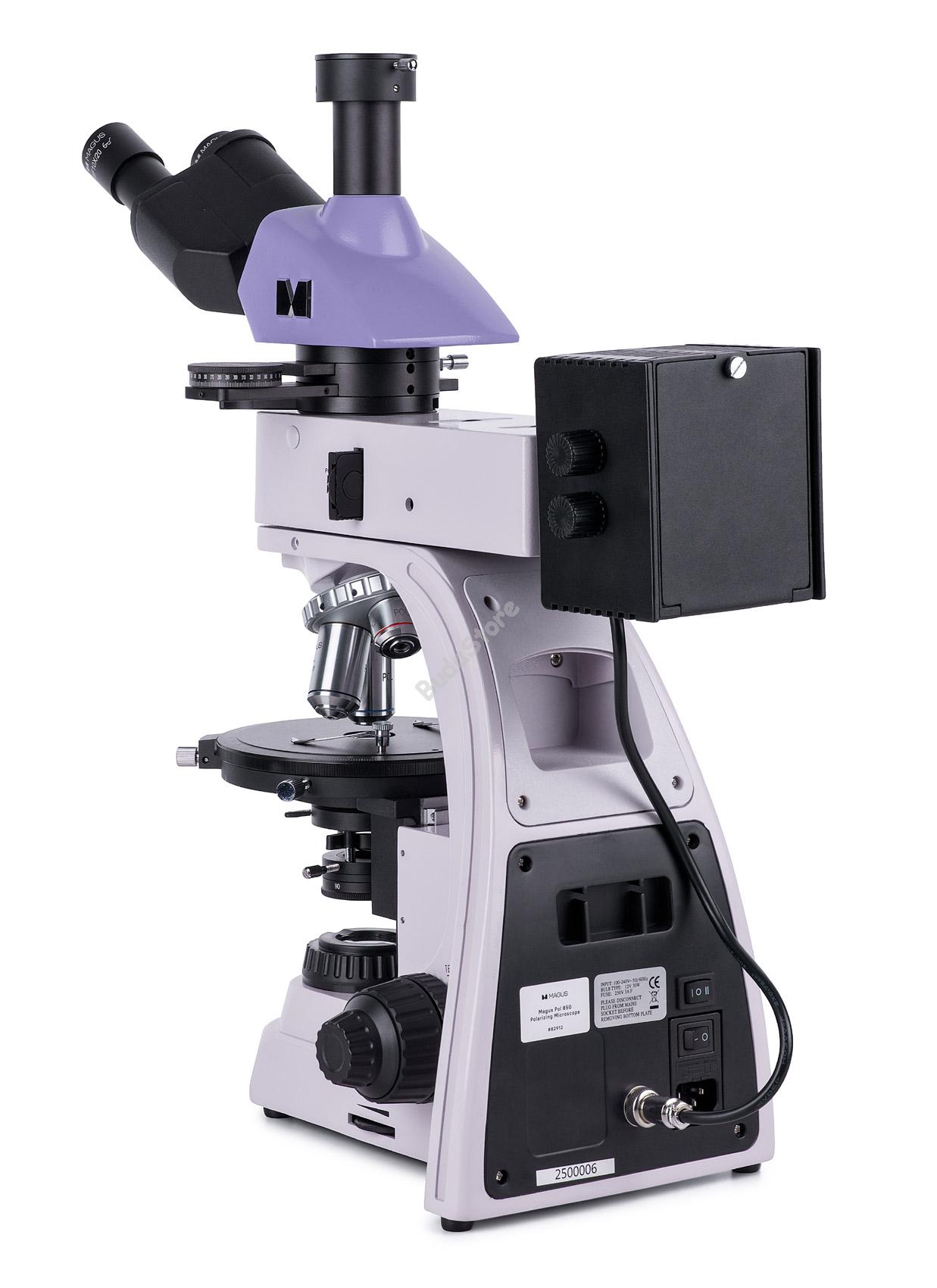

A MAGUS Pol 850 polarizáló mikroszkópot úgy terveztük meg, hogy áteső és fényvisszaverődő fényben is lehessen vele dolgozni. Rendelkezésre álló vizsgálati módszerek: polarizációs és világos látóteres. A mikroszkóppal anizotróp biológiai, geológiai és polimer objektumok vizsgálhatók meg, valamint polírozott, átlátszatlan metszetek maximum 15 mm-es vastagságig, egy darab polírozott oldallal. A mikroszkóp tökéletesen alkalmazható többféle professzionális feladatkörben, például az orvostudományok, a kriminalisztika, az ásványtan, a kristálytan vagy petrográfia területén.

Digitális kamera

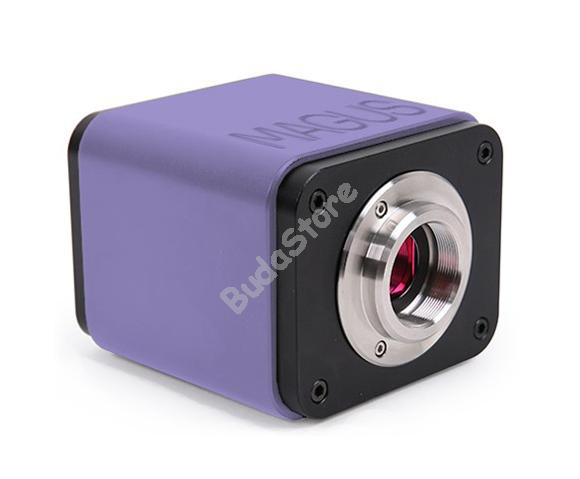

A MAGUS CHD40 egy olyan digitális HDMI-kamera, amely három videointerfésszel, valamint a monitor felbontásától függően a 4K és Full HD közötti automatikus váltási funkcióval rendelkezik.
A kamera 8 megapixeles érzékelője HDMI-n vagy USB 3.0-n keresztül csatlakoztatva valósághű, 4K felbontású (3840x2160 px) képeket készít. Wi-Fi-n keresztüli csatlakozás esetén Full HD (1920x1080 px) képminőség érhető el. A kamera HDMI-interfésszel közvetlenül TV-hez, monitorhoz vagy projektorhoz csatlakoztatható. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. A kamerát Wi-Fi-n vagy USB 3.0-n keresztül csatlakoztathatja számítógéphez. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik.
A kamera ötvözi a magas FPS értéket és a nagy sávszélességű HDMI-t. Így a videók élénk színűek, a képkockák között nincsenek lefagyások, sem hézagok. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.

Monitor

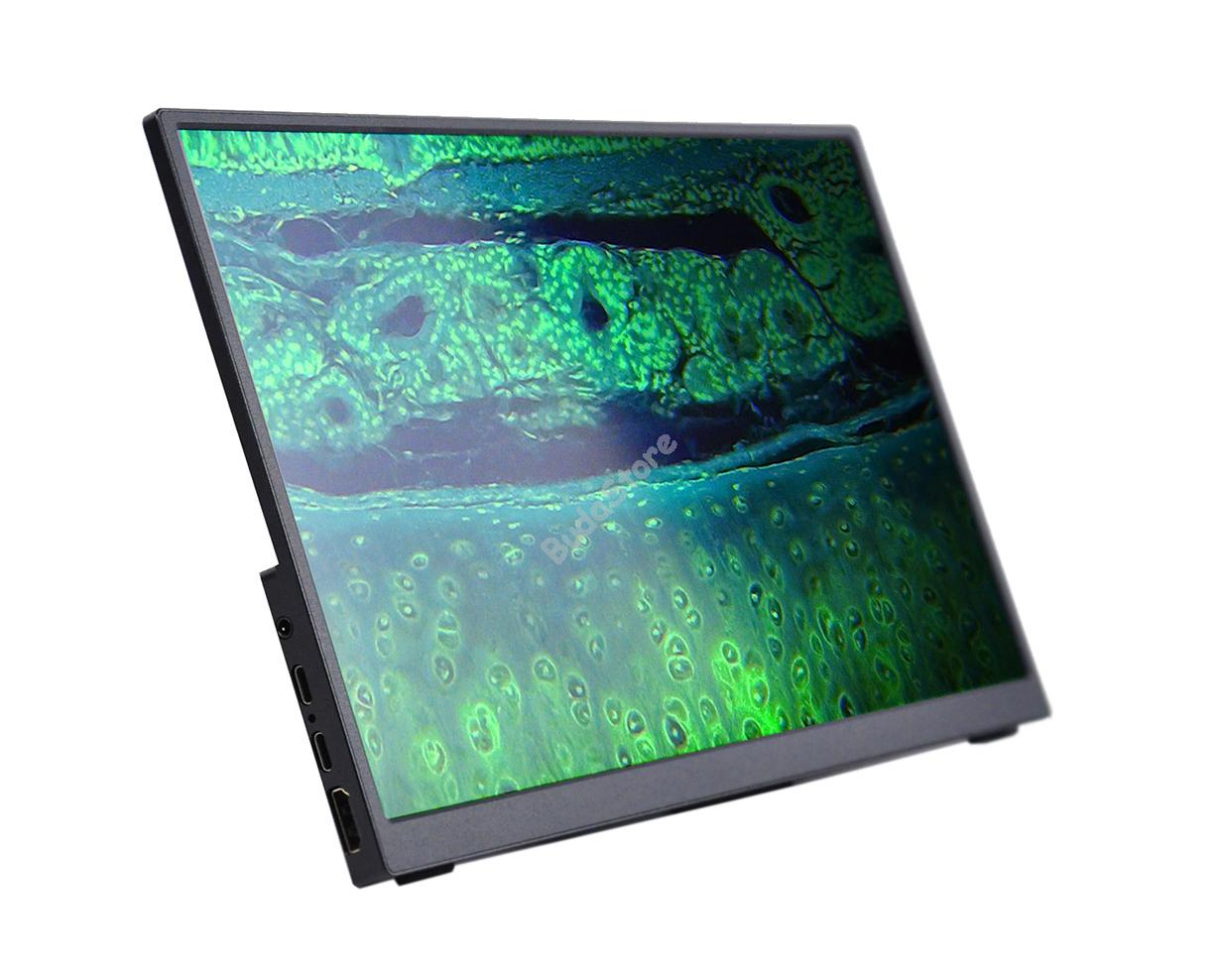

A MAGUS MCD40 monitor a MAGUS mikroszkóp vizualizációs rendszerének használatára szolgál. A monitor olyan kamerához csatlakozik, amely a mikroszkópra van szerelve, hogy valós idejű képeket jelenítsen meg. A MAGUS 4K HDMI kamerákat támogatja. A képernyő képátlója 13,3 hüvelyk. Az IPS mátrix nagy betekintési szögekkel rendelkező, fényes képeket biztosít. Ha ferde irányból nézi a kijelzőt, a színvisszaadás akkor sem torzul. A kijelzőt helyezheti összecsukható állványra, asztalra vagy polcra, vagy közvetlenül rögzítheti azt a kamerára vagy a mikroszkóp állványára.

Optikai elemek

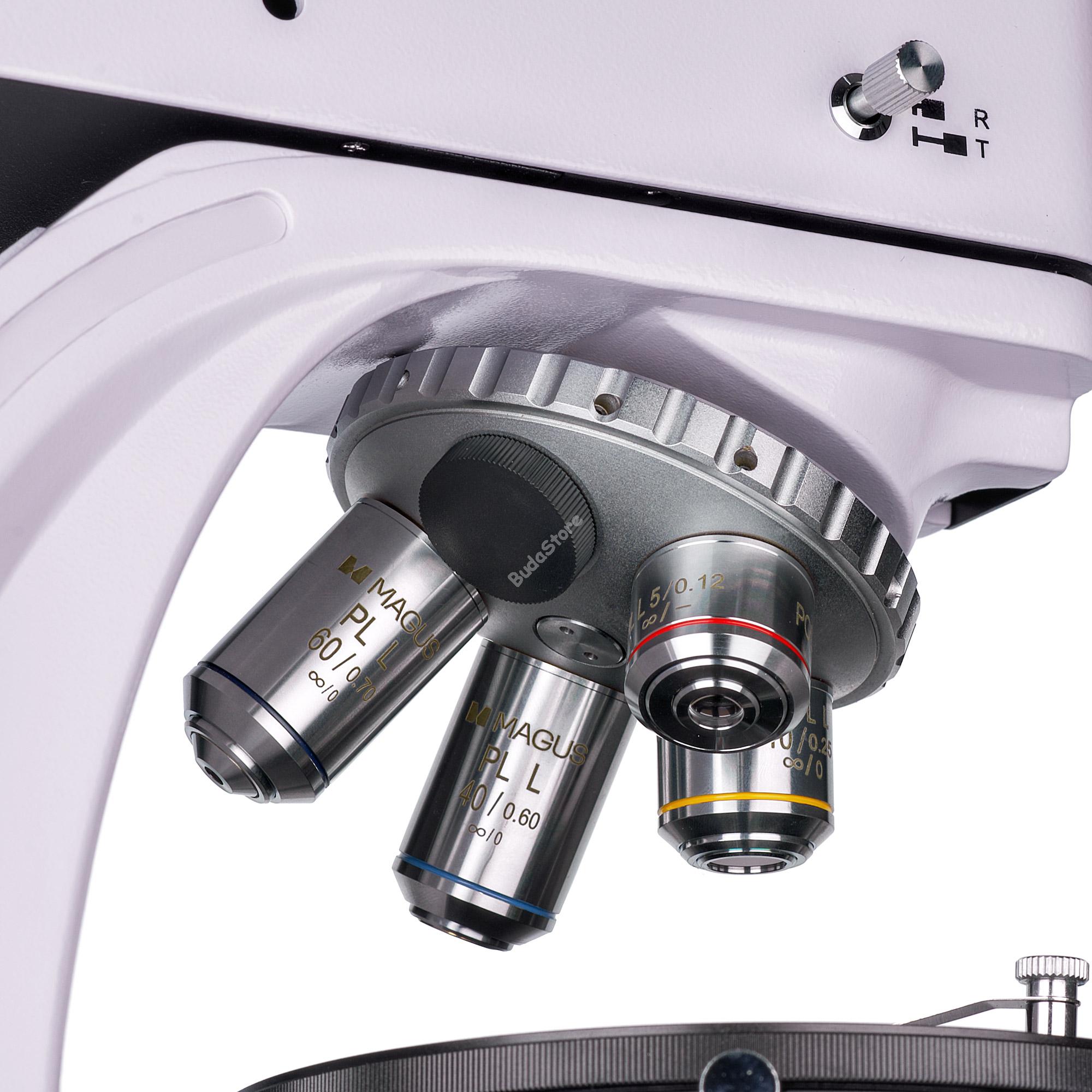

A mikroszkóp optikája végtelenre korrigált, mentes a belső feszültségtől. A lencsék által formált kép autentikus, zavaró visszaverődésektől mentes, éles kontrasztú és részletes. A lencsék olyan revolverfejben találhatók, amelyen az optikai tengelyre központosított hornyok találhatók. Összesen öt ilyen horonnyal rendelkezik. További egy objektív szerelhető fel rá a mikroszkóp nagyítási tartományának bővítésére. Az objektívek fedőlemez nélküli mintákkal történő munkához készültek.

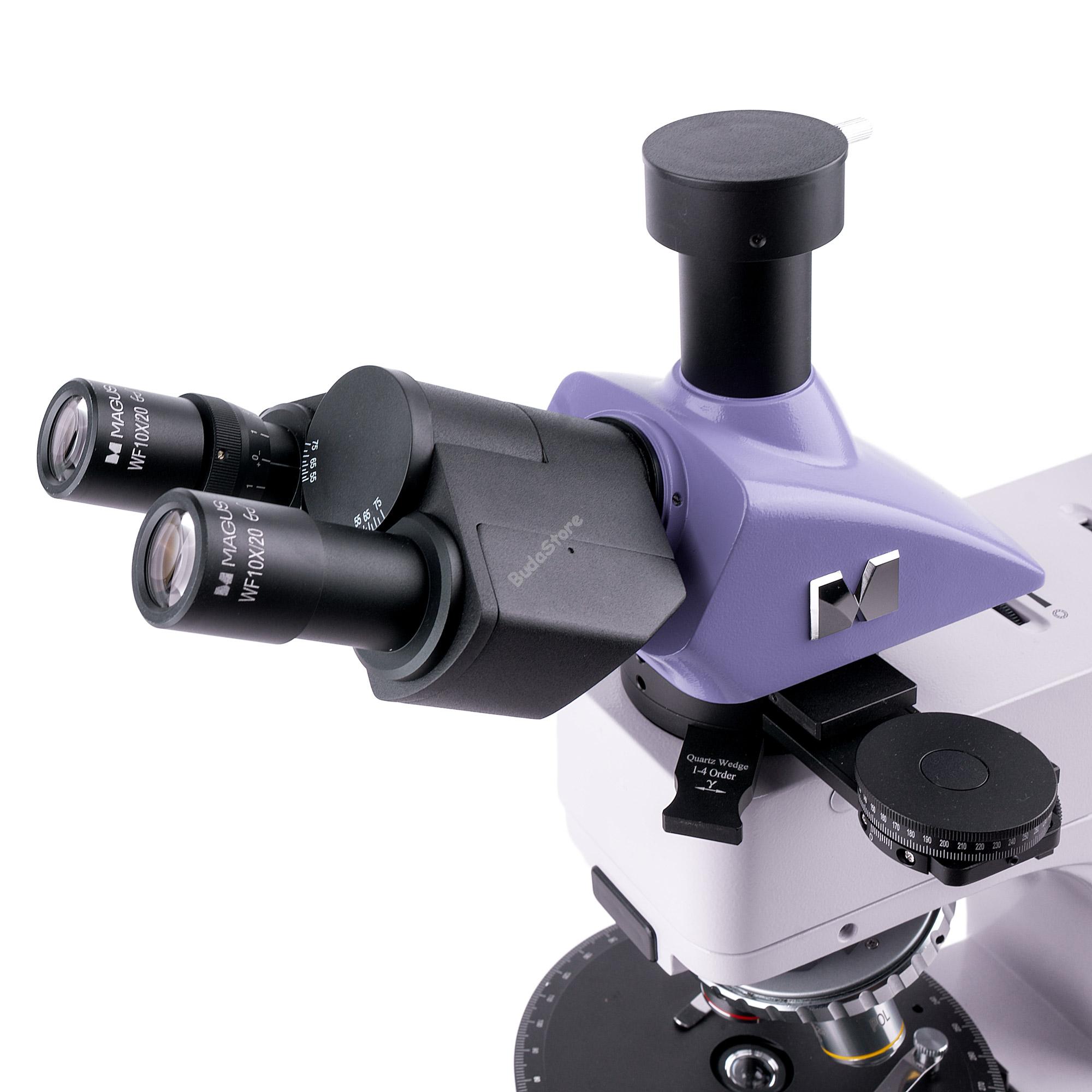

A háromszemlencsés fejrész tubusára pedig digitális kamera szerelhető. A fénynyaláb 100:0 vagy 0:100 felosztású, tehát vagy a kamerához, vagy a szemlencsetubushoz áramlik az összes fény. A bal szemlencsetubuson található egy dioptriaállító gyűrű: a két szem közötti eltérő látás miatt ez a gyűrű elforgatható, így a lehető legtisztább képet tudja adni az adott mintáról.

Megvilágítás

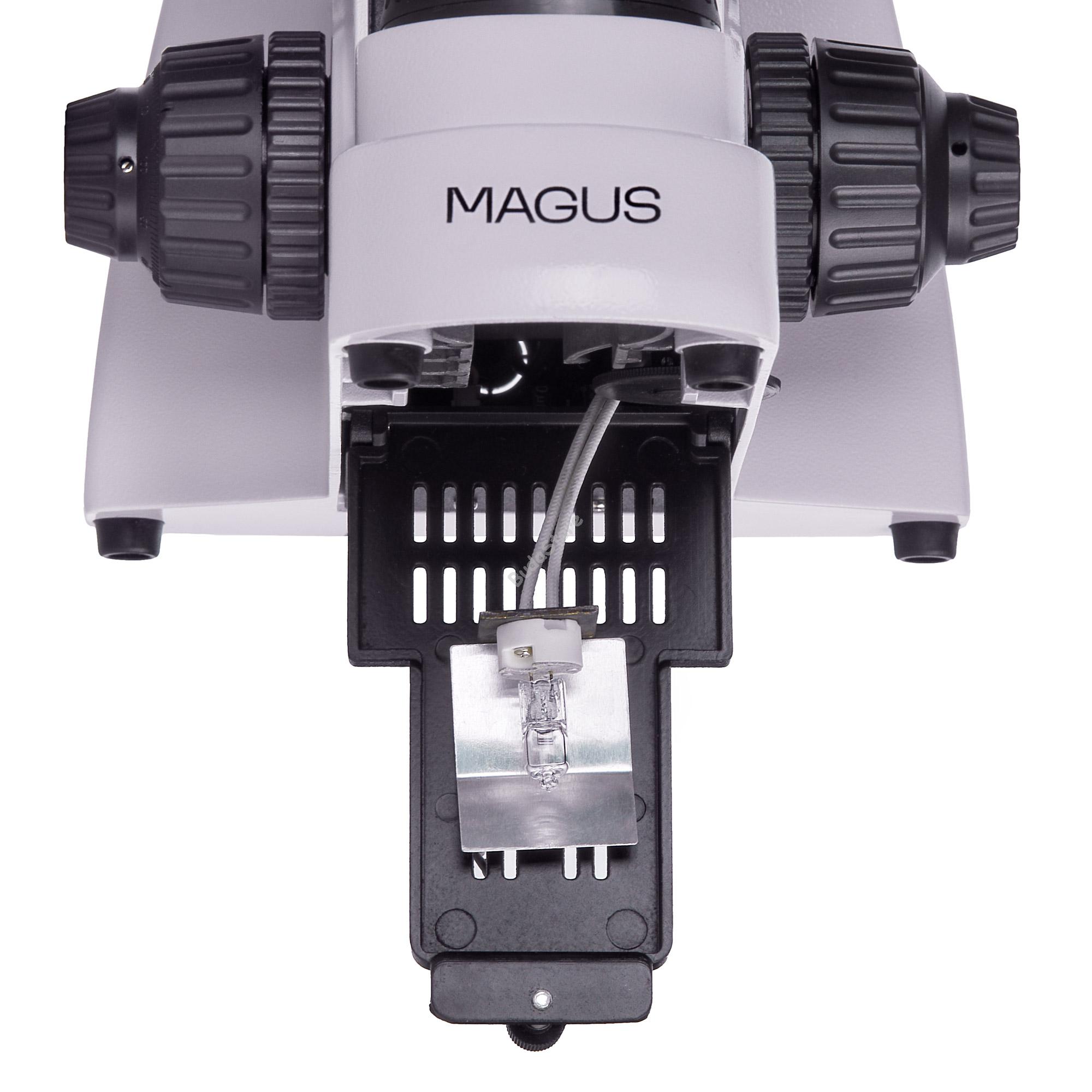

30 W-os halogén izzók használatosak mind az áteső, mind a fényvisszaverődő fényhez. Fényerejük elegendő ahhoz hogy Ön tisztán látható képet kaphasson az egyes objektumokról, a „meleg” fényspektrumba tartozó fénysugaraik miatt pedig hosszú távon is kényelmesen lehet a berendezéssel dolgozni. A Köhler-világítás nagyobb felbontást nyújt, eltávolítja a látómezőből az artifaktumokat és a szélek elsötétedését. A fényszűrőkkel pontosan be lehet állítani a színreprodukciót, amikor fényvisszaverődő fényben végzi a munkát.

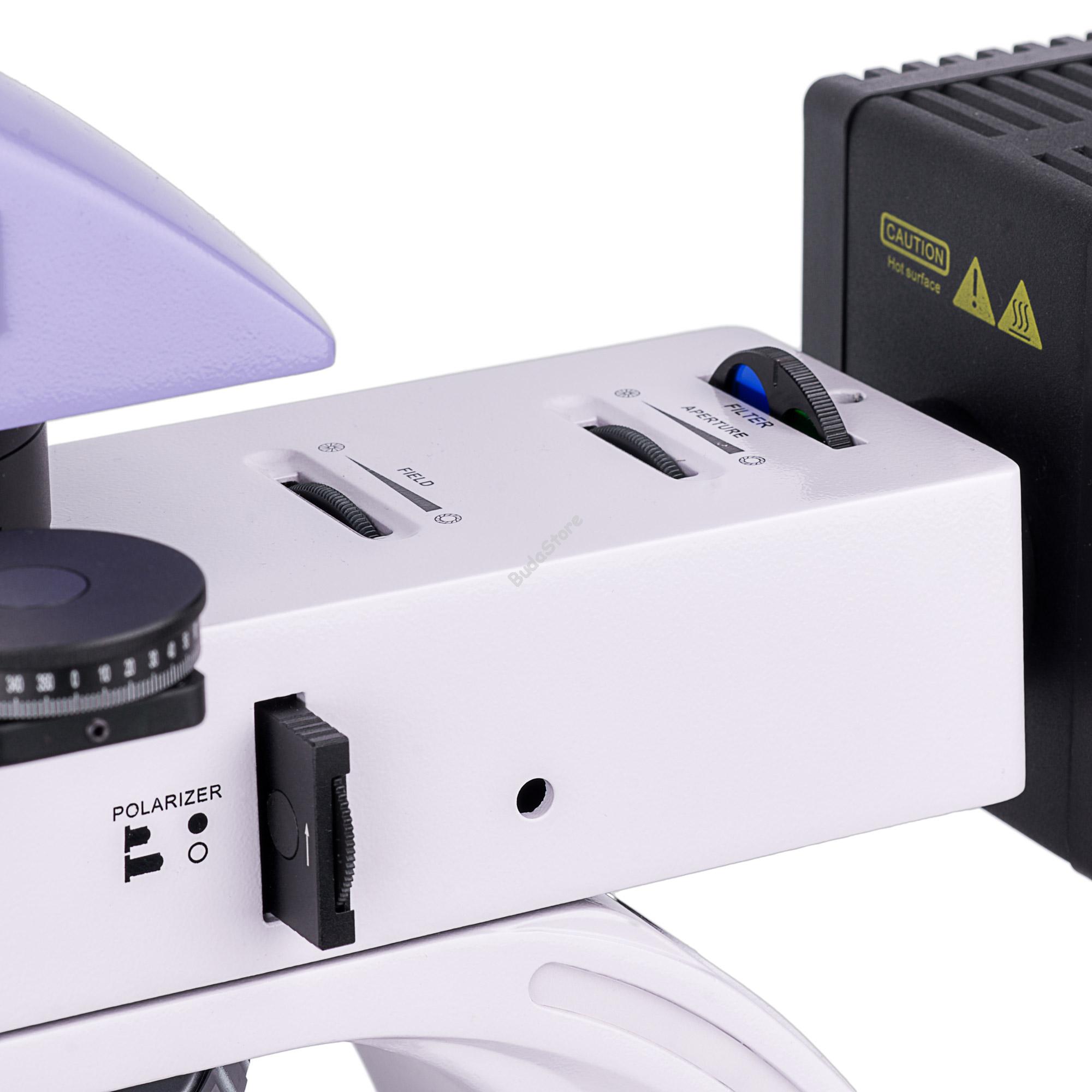

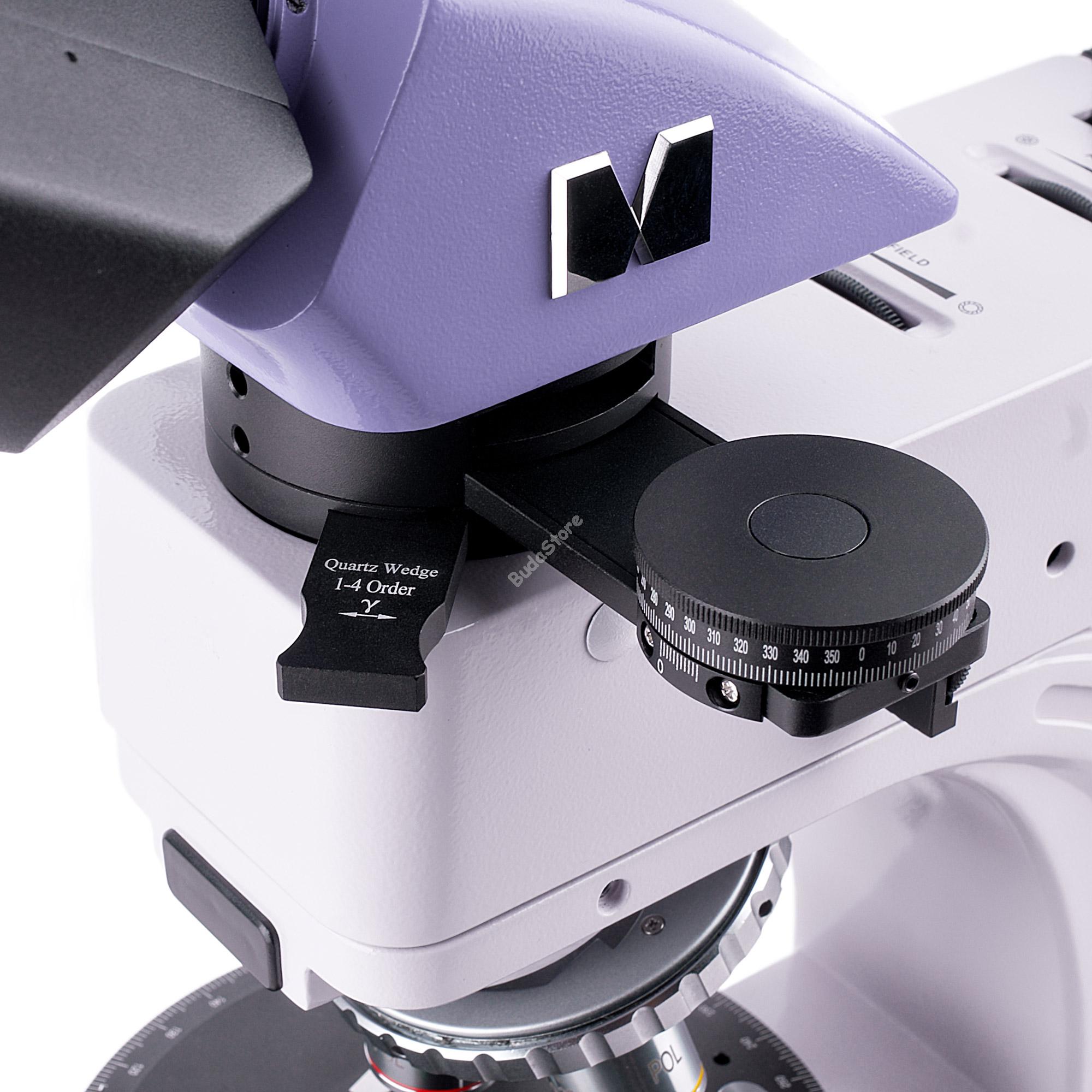

A polarizáció az áteső és a fényvisszaverődő fény esetén is rendelkezésre áll. A polarizált fényben történő megfigyelés megkezdéséhez analizáló található az optikai útvonalban. Majd az analizáló és a polarizáló relatív helyzete módosul az elforgatásukkal, ami a polarizációs szöget is módosítja. A kompenzátorokkal nő az objektumok kontrasztja, amelyek a középső szerelvény speciális hornyaiba vannak beillesztve. Ugyanez a tartozék Bertrand-lencsét is tartalmaz, ami konoszkópikus vizsgálatokhoz használható.

Tárgyasztal és fókuszáló mechanizmus

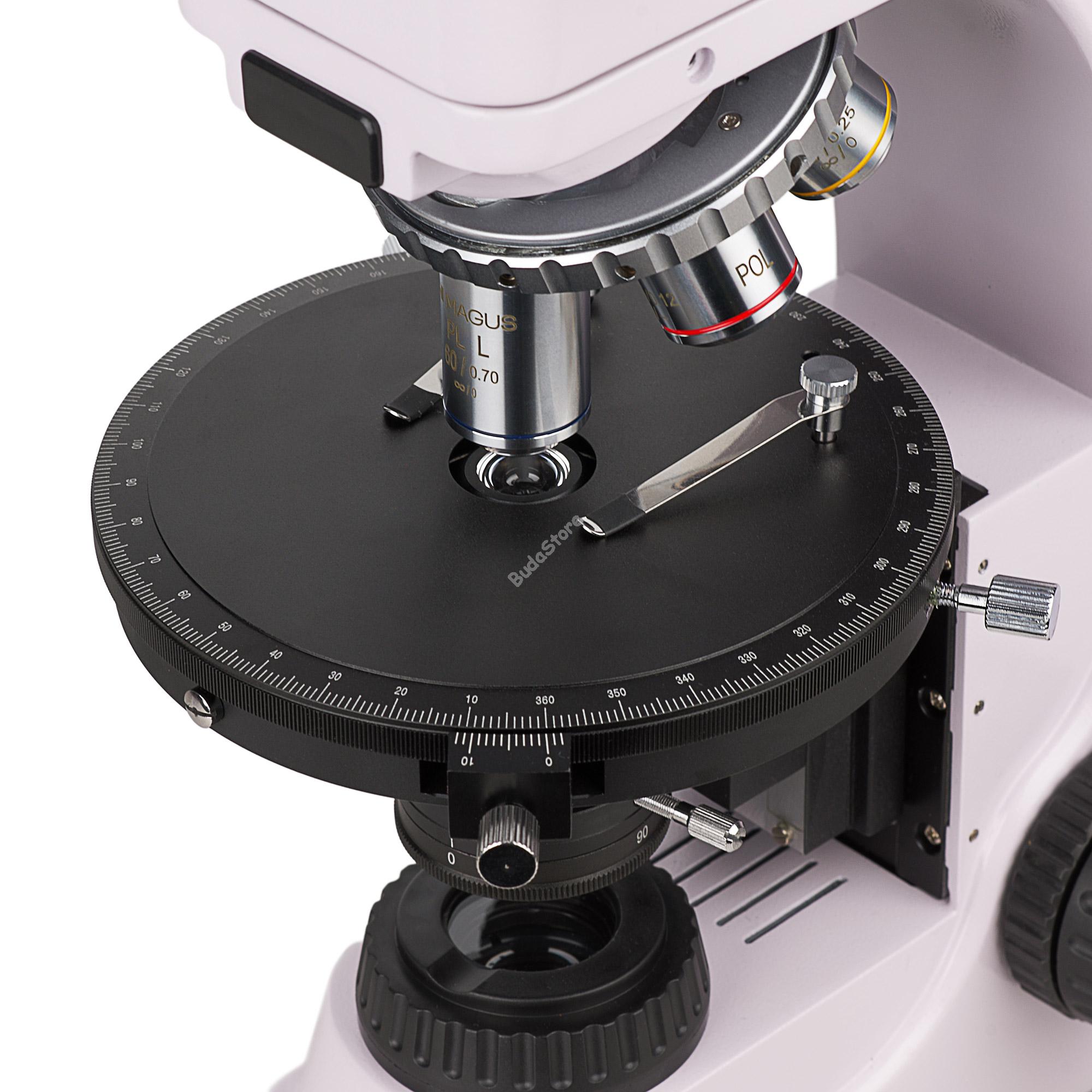

A mikroszkópon elforgatható tárgyasztalt található: a tárgyasztal elforgatásával módosul az, ahogyan a minta a visszaveri a fényt a polarizált fényben. A tárgyasztalon skála található, amin meghatározható az elforgatási szög, 0,1°-os pontossággal. A legfényesebb és legélesebb kép eléréséhez a mikroszkóp optikai tengelyéhez viszonyítva a tárgyasztal középre állítható.

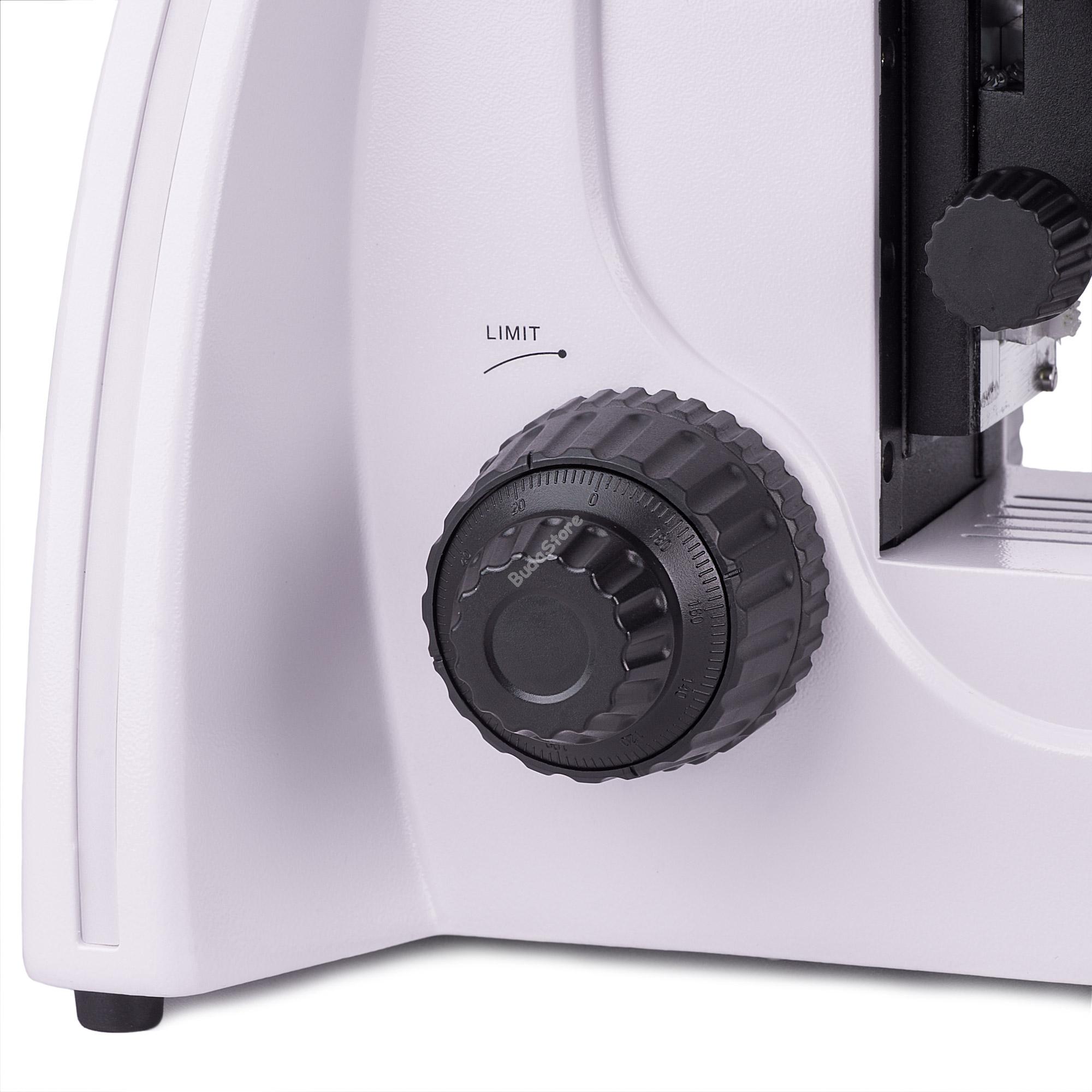

A durva- és finomfókusz-állító gomb az állvány alján található, így a felhasználó kényelmes pozícióba helyezheti a kezét az asztalon. A durvafeszesség is állítható, valamint durvafókusz-állító retesz is található a készüléken. A finomfókuszálás lehetővé teszi a minta gördülékeny mozgatását.

Tartozékok

Ahhoz, hogy a legtöbbet hozhassa ki a mikroszkópjából, használja a MAGUS termékcsalád tartozékait: szemlencséket, objektíveket, kalibrációs tárgylemezeket, digitális kamerát, stb.

A mikroszkóp főbb jellemzői:

• Áteső és visszaverődő polarizált és természetes fényben végzett munkához
• Háromszemlencsés fejrész tubussal, a digitális fényképezőgéphez 100:0 vagy 0:100 arányú fénynyaláb felosztás
• Feszültségmentes, sík-akromatikus objektív, amely tiszta, artifaktumtól és hamis belső tükröződéstől mentes képet ad
• Halogén megvilágítású munkaterület, a szemnek kényelmes színspektrum, 30 W-os izzó
• Elforgatható tárgyasztal, polarizáló és analizáló az elforgatási szögek jeleivel, Bertrand-lencsék és kompenzátorok
• A revolver hornyai és a tárgyasztal a mikroszkóp optikai tengelyéhez képest középen vannak
• Kompatibilis a kiegészítő tartozékokkal

A kamera főbb jellemzői:

• A kamera önállóan, számítógéphez való csatlakozás nélkül, HDMI-interfészen keresztül működik. Wi-Fi és USB 3.0 interfészen keresztül számítógéphez csatlakoztatható.
• Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)
• 30 képkocka/mp (fps) a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
• A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni.
• Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

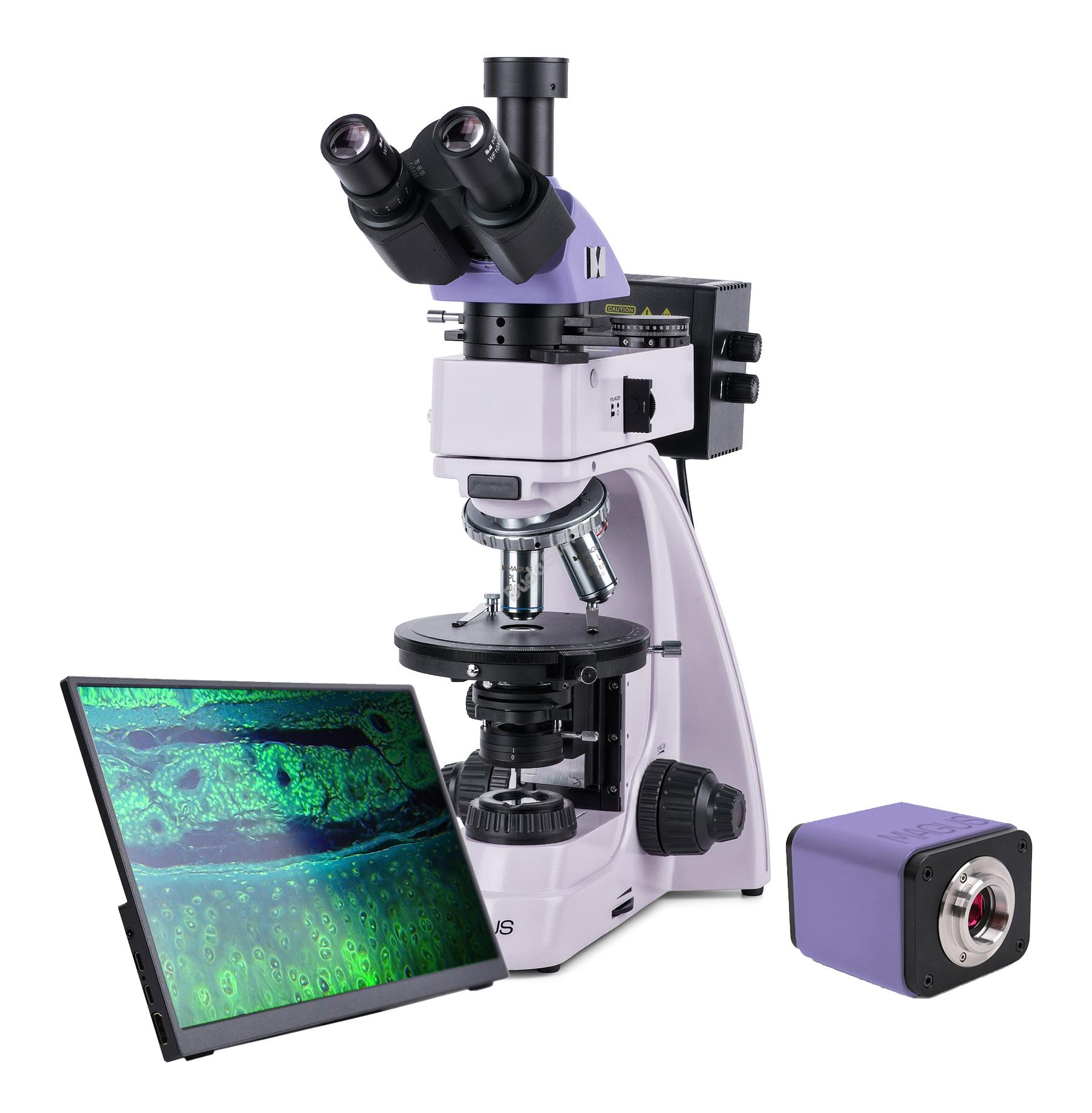

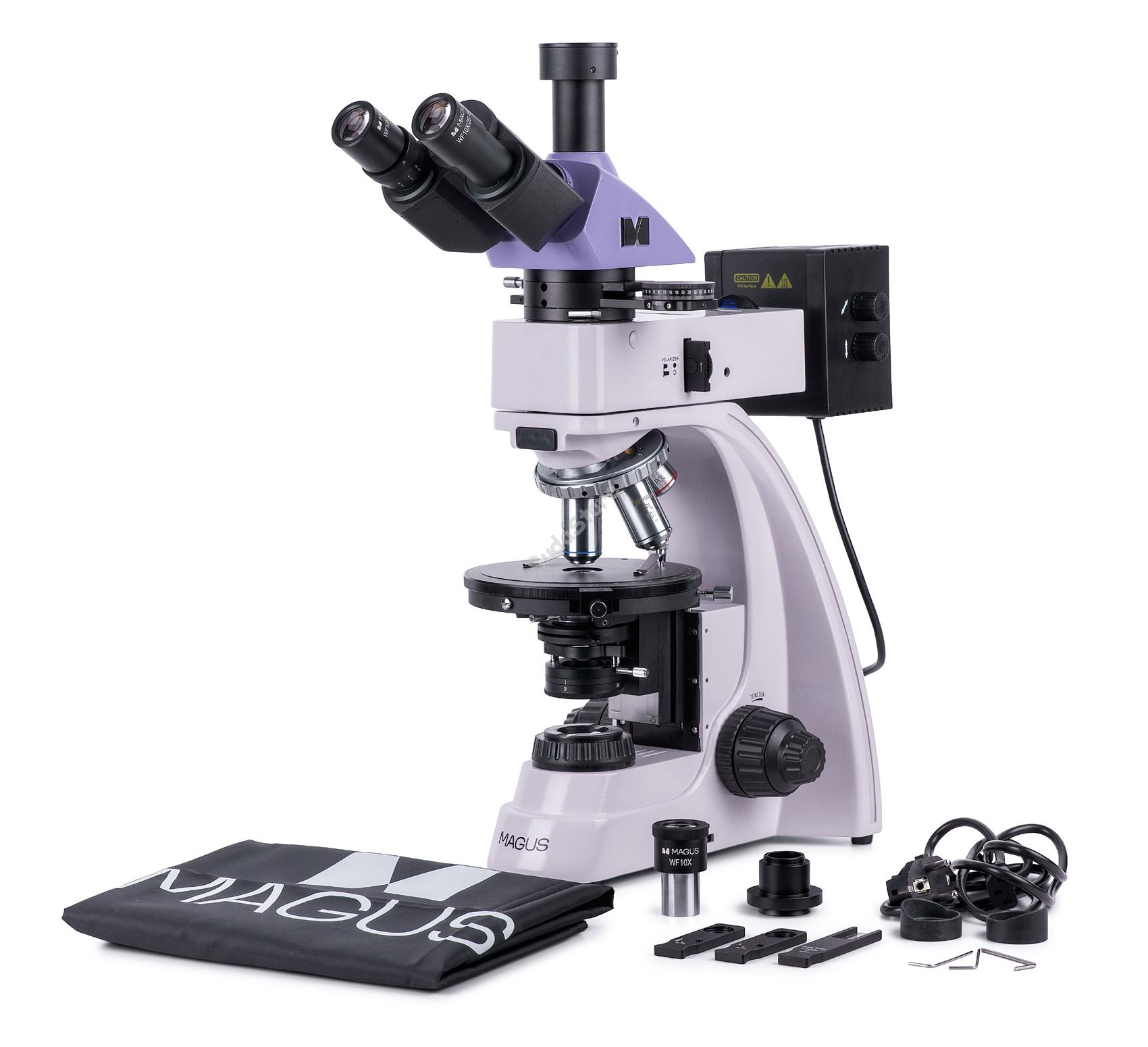

A készlet tartalma:

• MAGUS CHD40 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB 3.0 kábel (1,5 m), USB egér, 32 GB-os SD-memóriakártya, USB Wi-Fi-adapter (2 db), AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• MAGUS MCD40 LCD monitor
• Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej

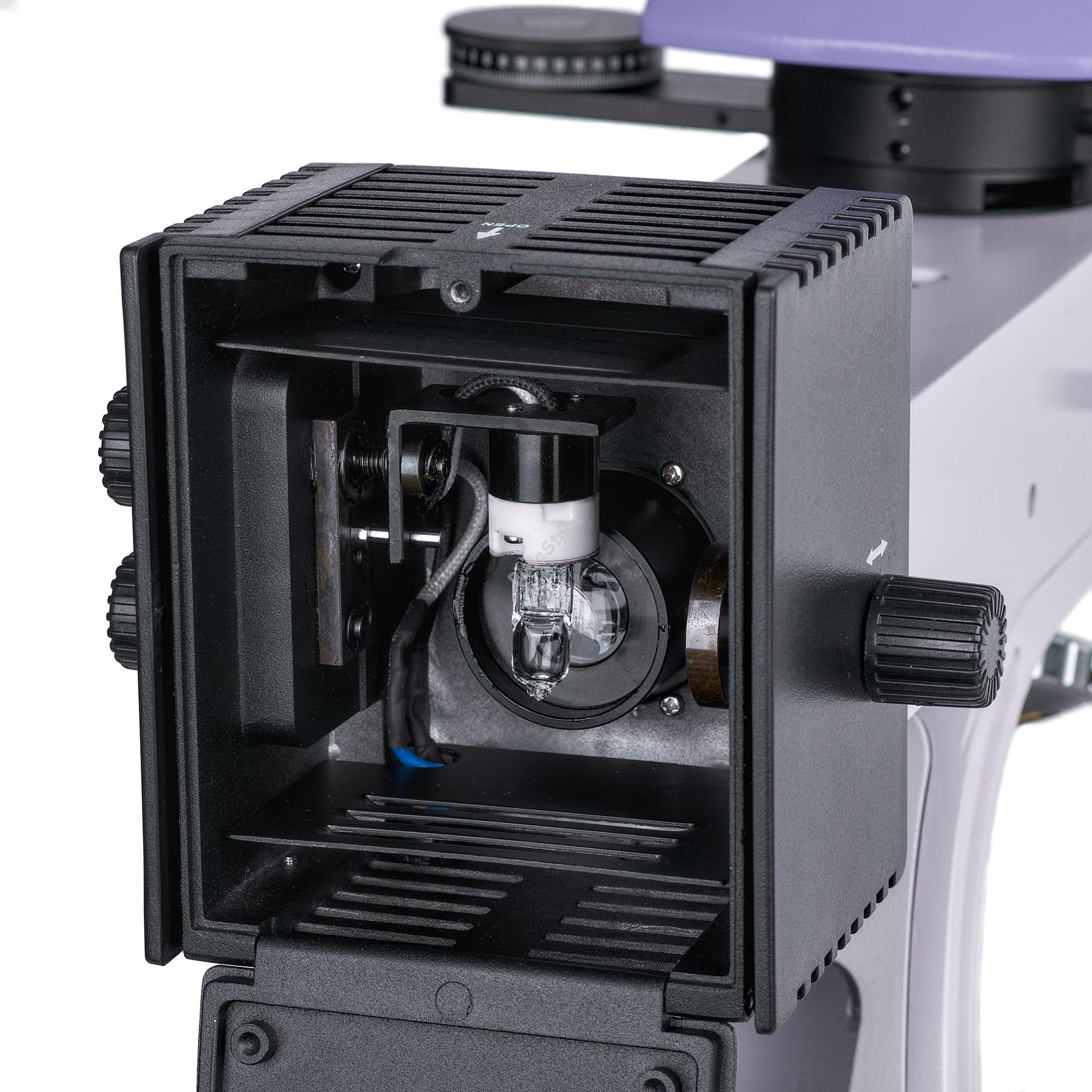

• Fényvisszaverő világítás lámpaházzal
• Háromszemlencsés fejrész
• Közbenső cső Bertrand-lencsékkel analizátorral és kompenzátor-rekesszel

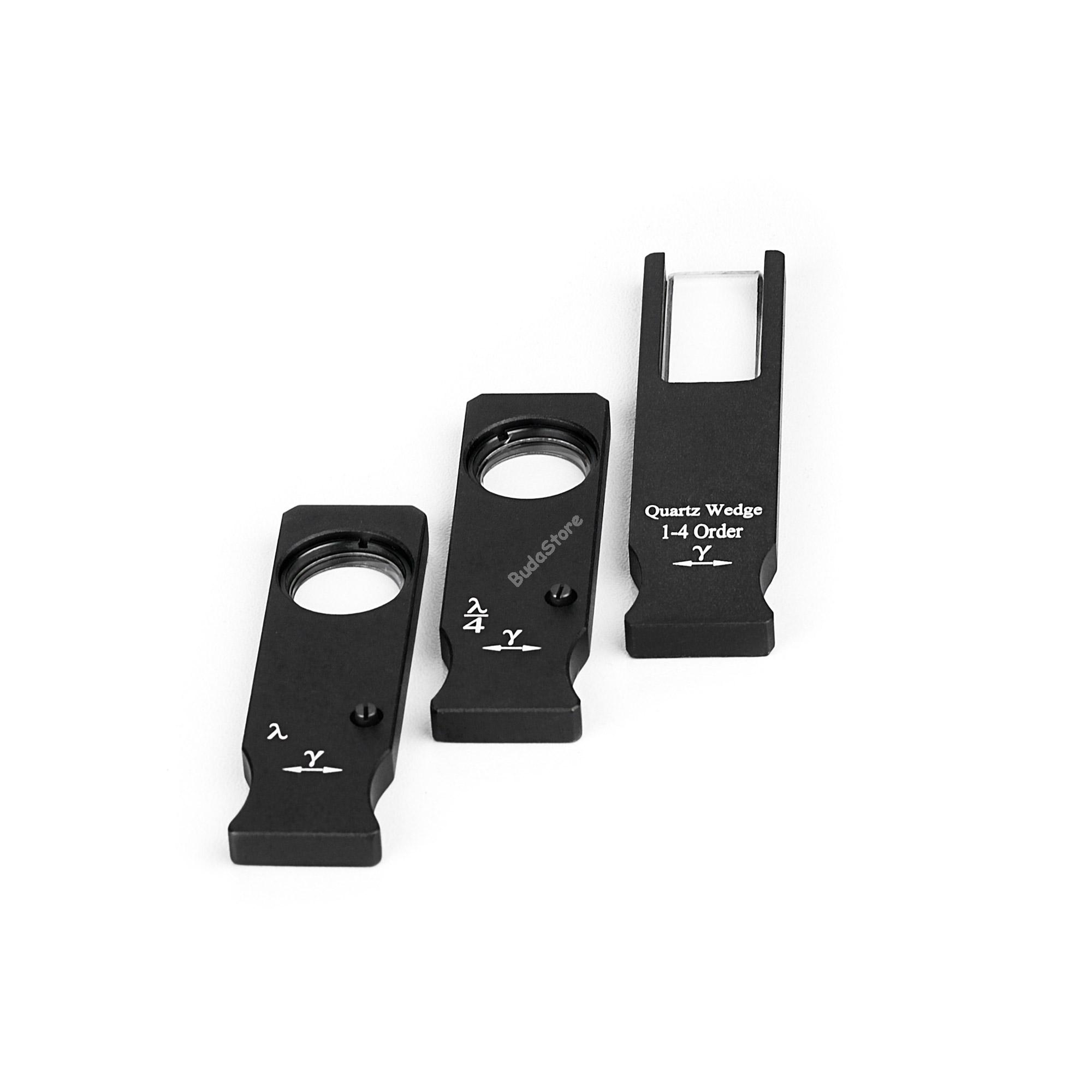

• Kompenzátorok: λ kompenzátor, λ/4 kompenzátor, kvarc ék
• Végtelen síkú akromatikus objektív: PL 5x/0,12 SzM 26,1 mm
• Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 5,0 mm
• Végtelen síkú akromatikus objektív: PL 40x/0,6 (rugós) SzM 3,98 mm
• Végtelen síkú akromatikus objektív: PL 60x/0,7 (rugós) SzM 2,03 mm
• 10x/20 mm szemlencse (2 db)
• 10x/20 mm-es skálázott szemlencse. Skálaérték: 0,1 mm
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Tápkábel
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 16x/11 mm szemlencse (2 db)
• 20x/11 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL 2,5x/0,07 SzM 11 mm
• Végtelen síkú akromatikus objektív: PL 50x/0,7 (rugós) SzM 3,67 mm
• Végtelen síkú akromatikus objektív: PL 80x/0,8 (rugós) SzM 1,25 mm
• Végtelen síkú akromatikus objektív: PL 100x/0,85 (rugós) SzM 0,4 mm
• Mechanikus tárgyasztal-rögzítés
• Kalibrációs tárgylemez
