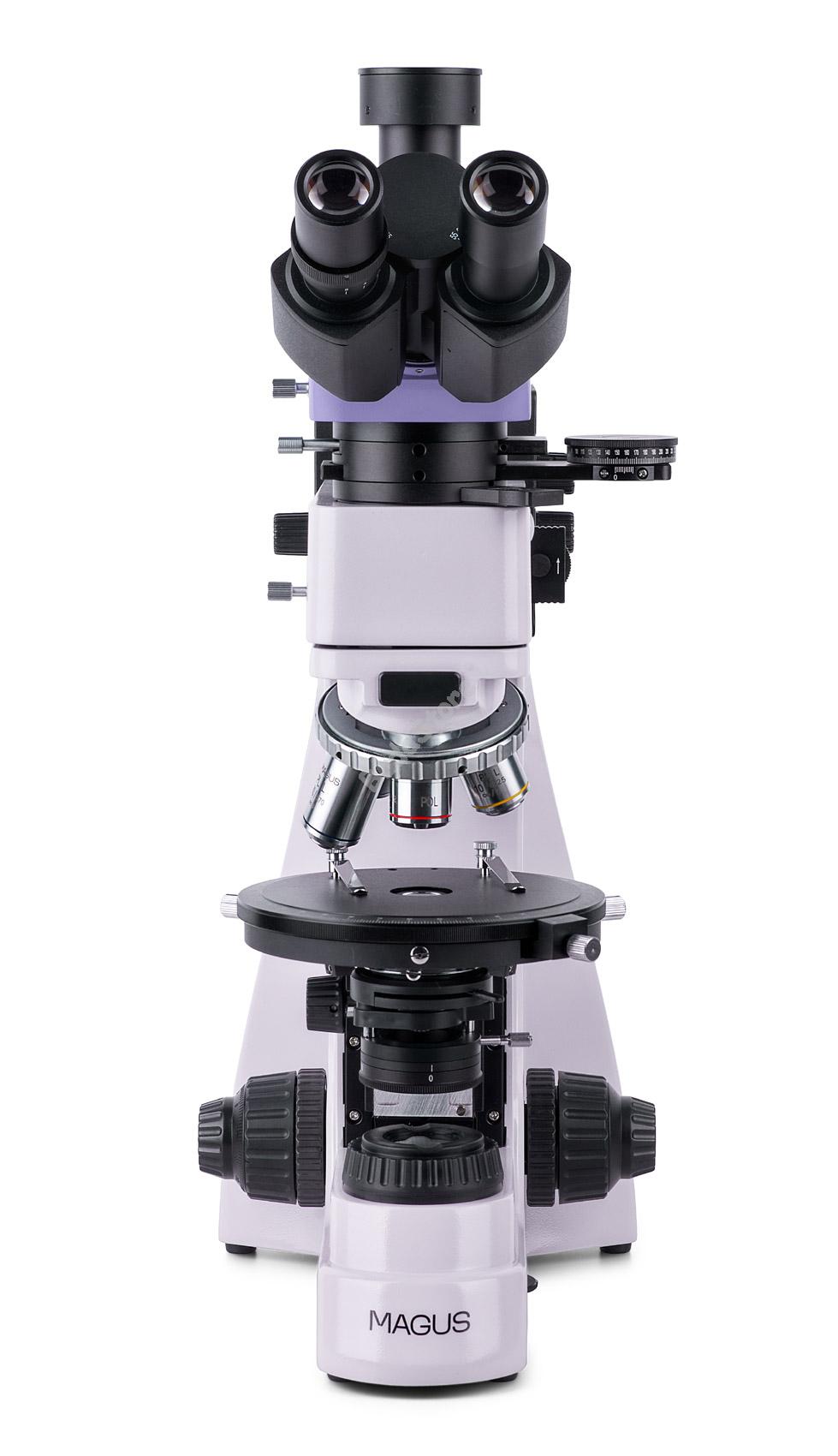

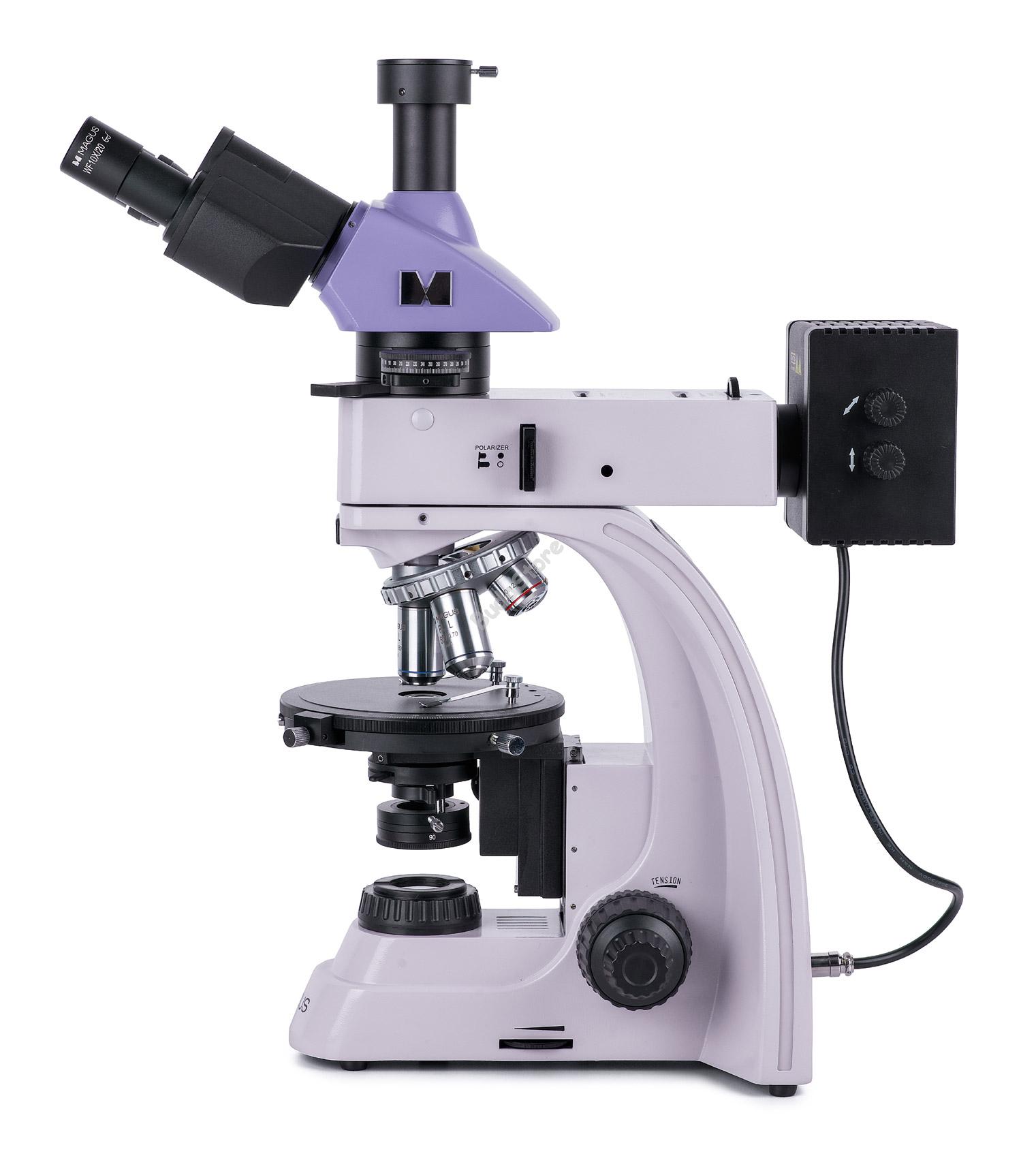

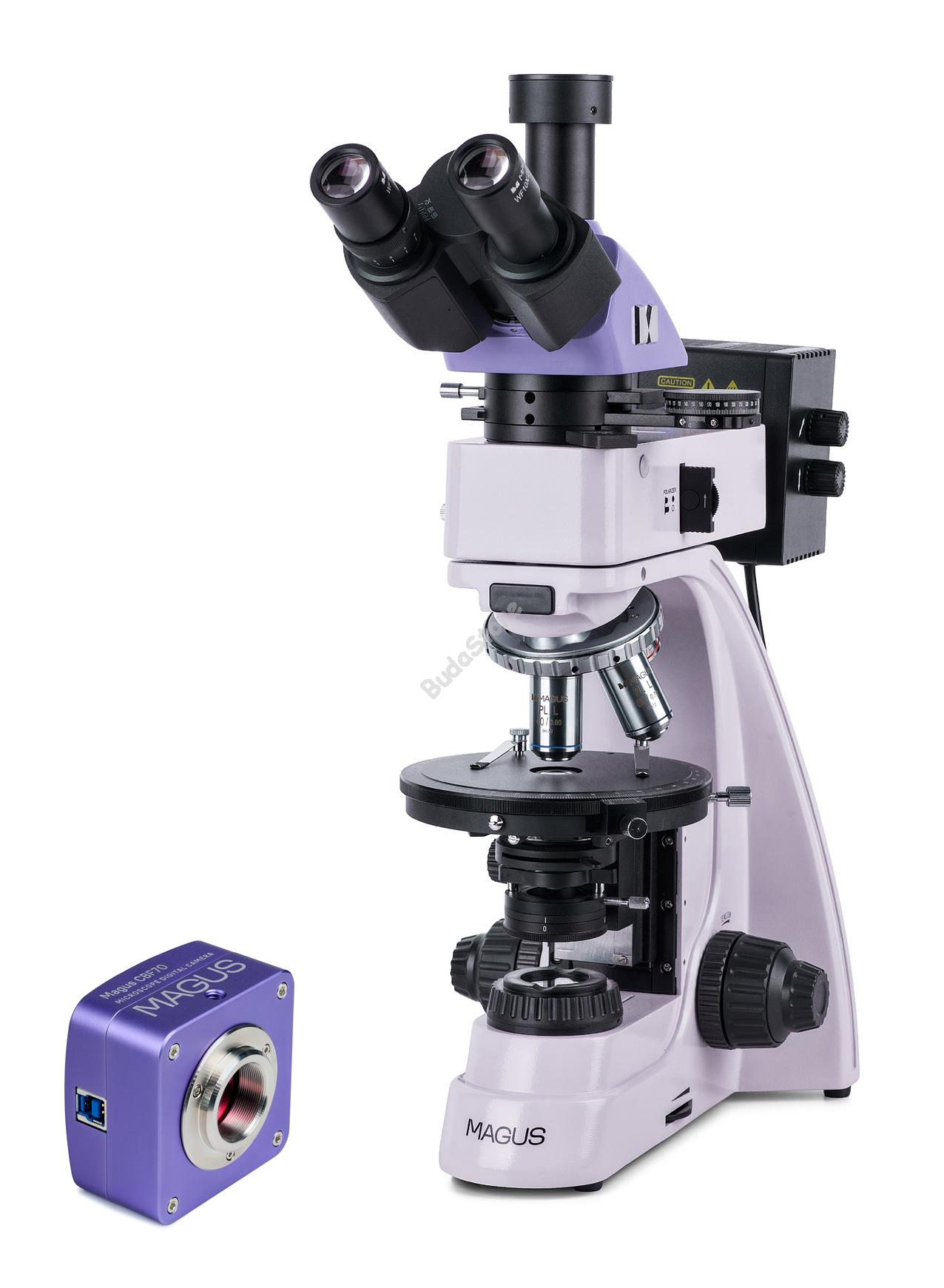

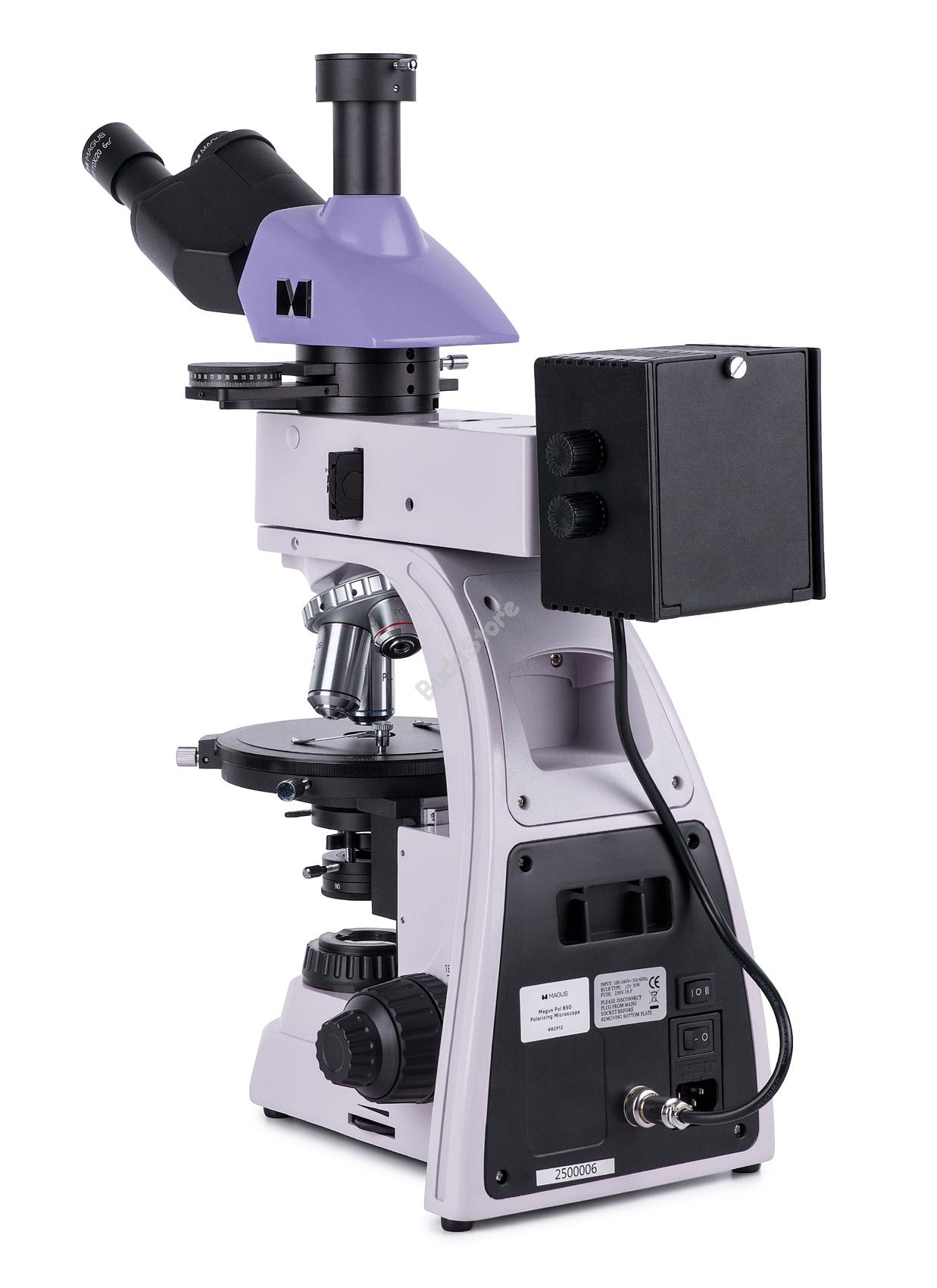

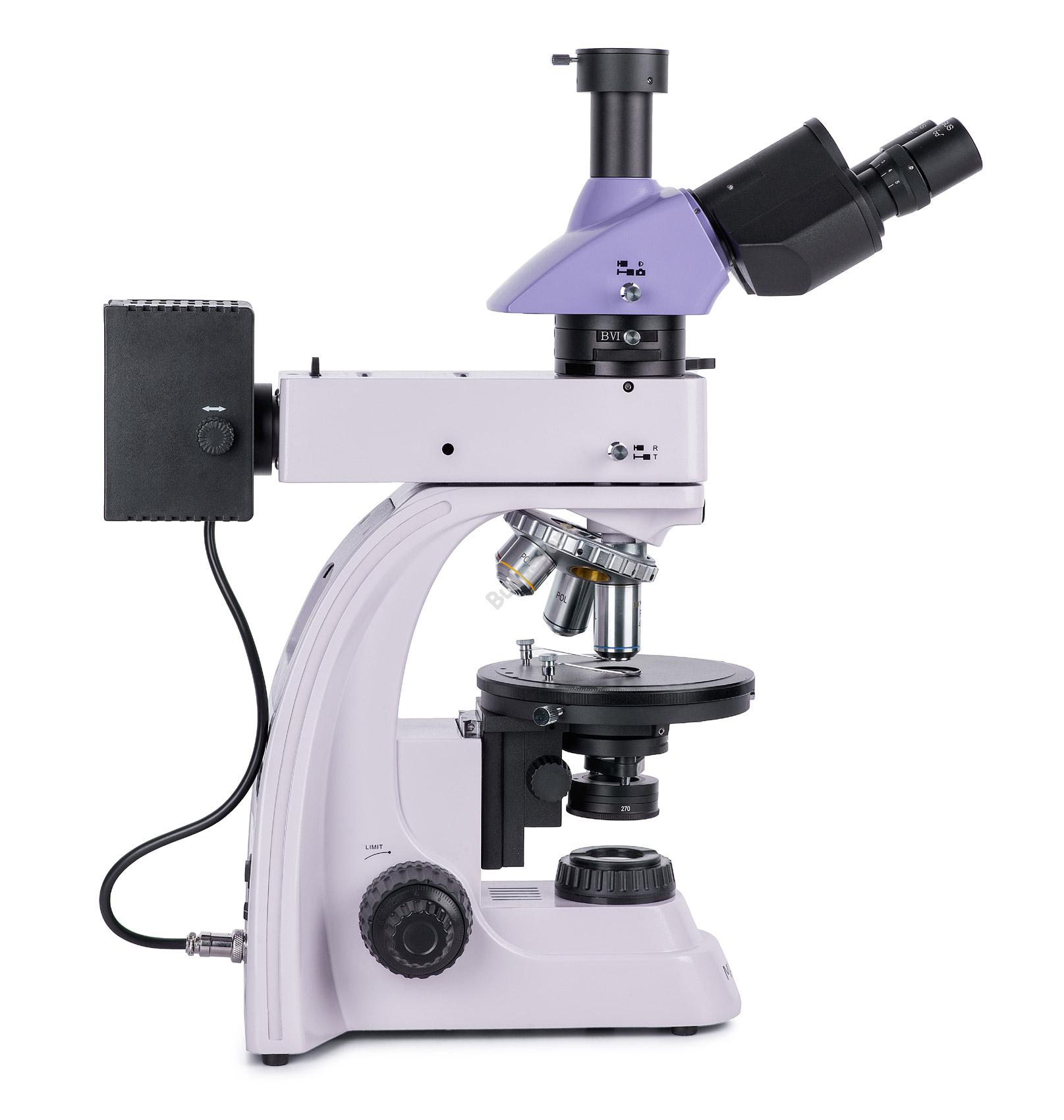

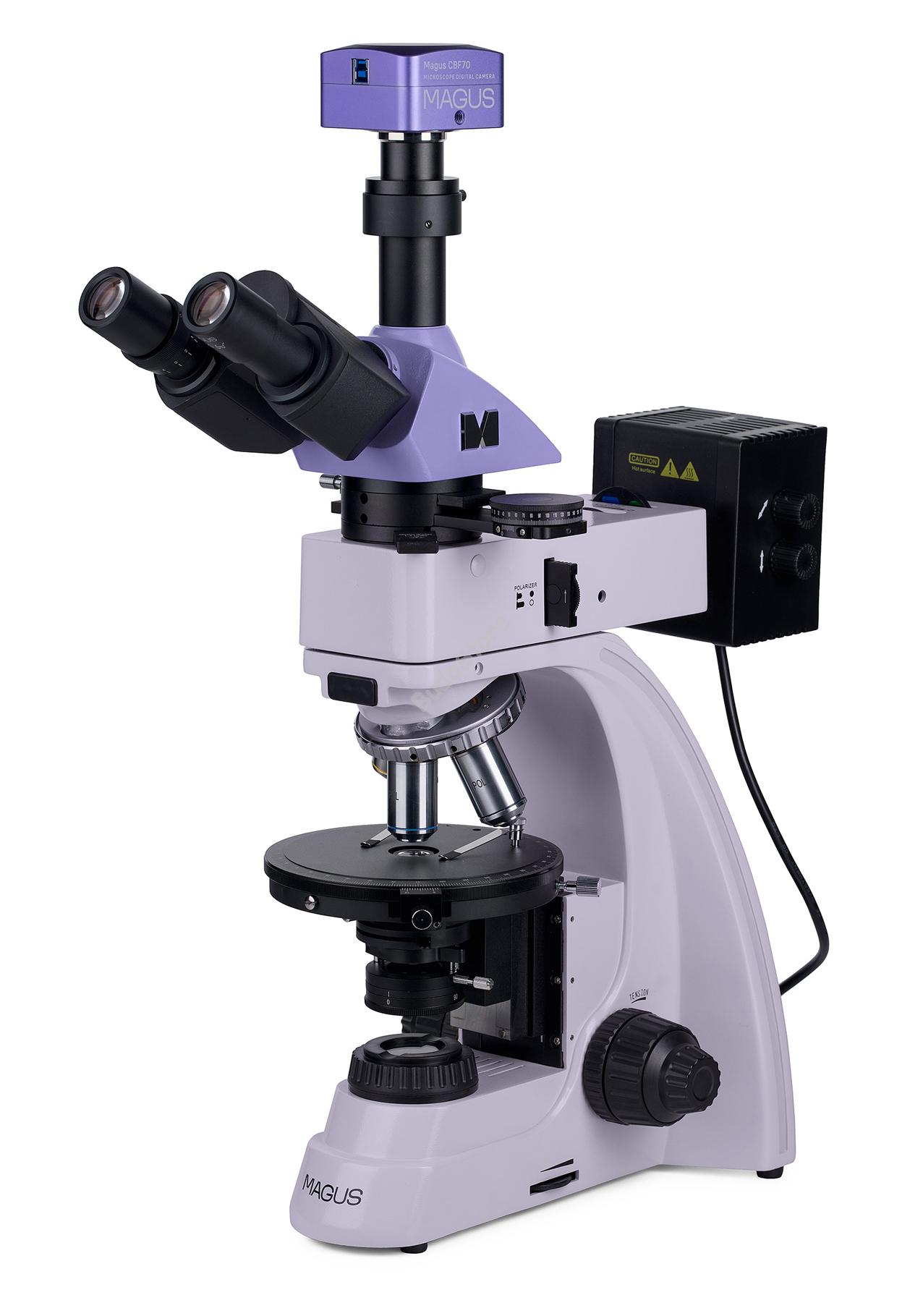

A MAGUS Pol 850 polarizáló mikroszkópot úgy terveztük meg, hogy áteső és fényvisszaverődő fényben is lehessen vele dolgozni. Rendelkezésre álló vizsgálati módszerek: polarizációs és világos látóteres. A mikroszkóppal anizotróp biológiai, geológiai és polimer objektumok vizsgálhatók meg, valamint polírozott, átlátszatlan metszetek maximum 15 mm-es vastagságig, egy darab polírozott oldallal. A mikroszkóp tökéletesen alkalmazható többféle professzionális feladatkörben, például az orvostudományok, a kriminalisztika, az ásványtan, a kristálytan vagy petrográfia területén.

Digitális kamera

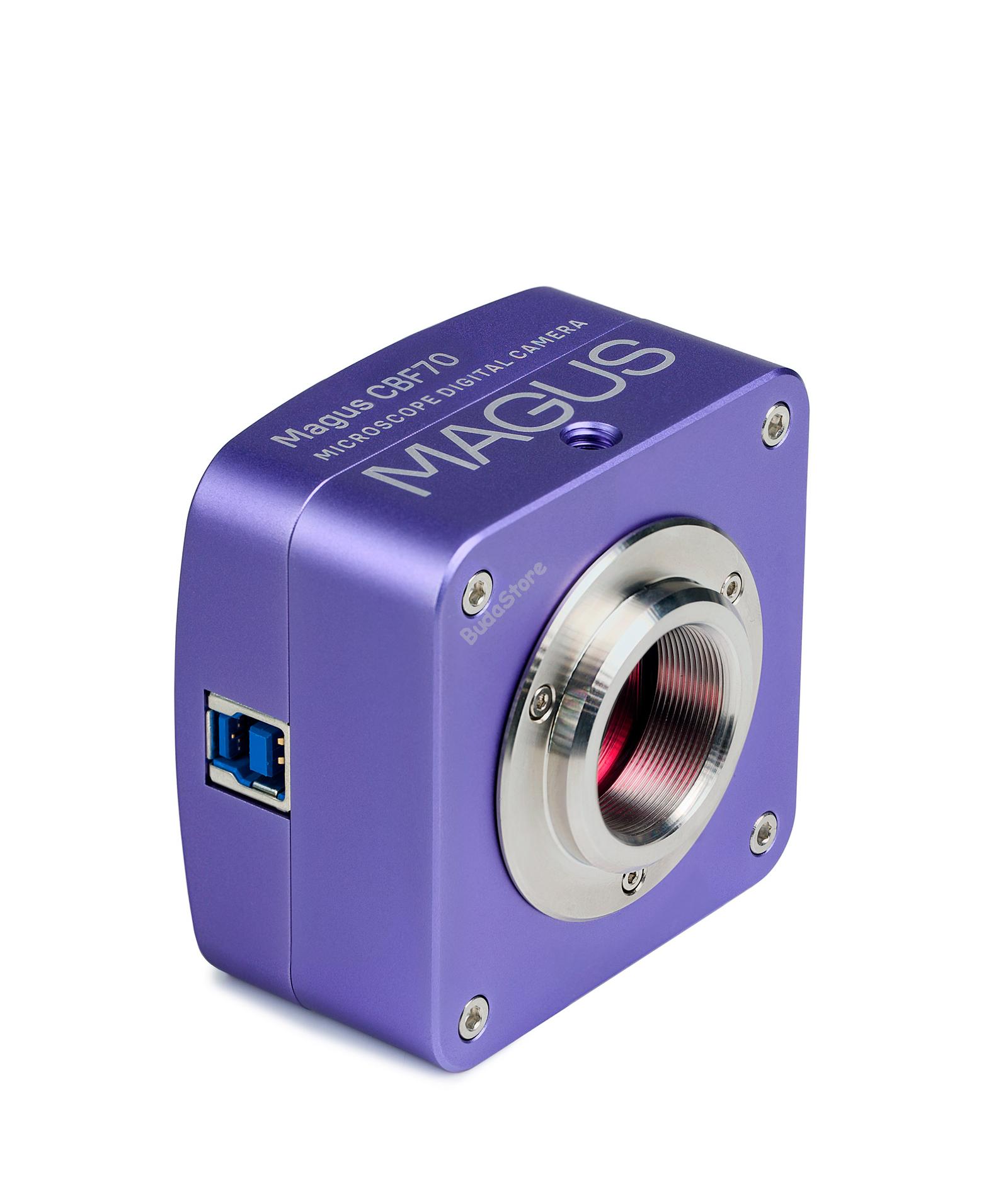

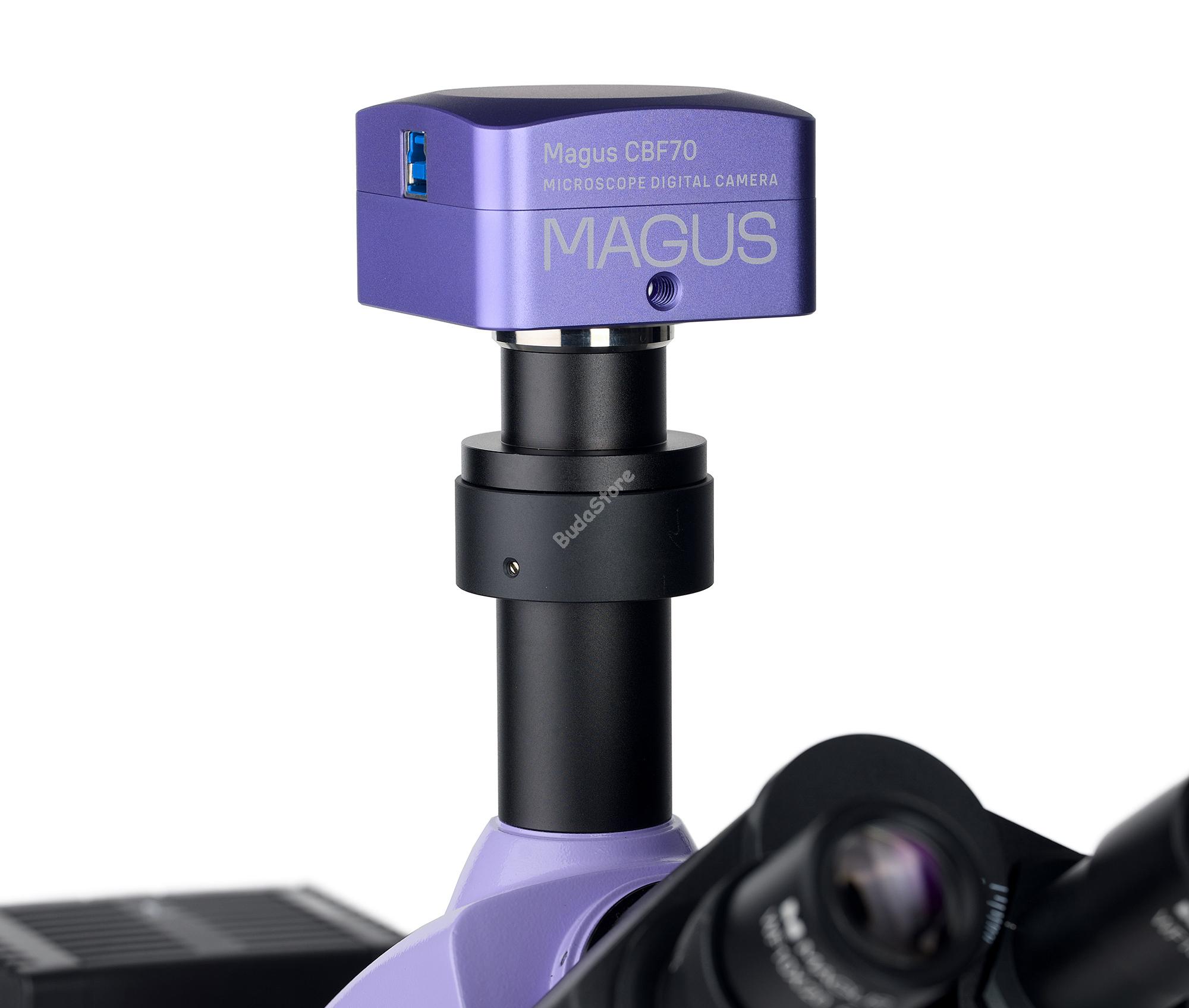

A MAGUS CBF70 professzionális tudományos kamerát mikroszkóppal, valamint 4x, 10x, 20x és 40x objektívekkel való használatra tervezték. A készülék lehetővé teszi fényképek és videók készítését, bemutatók szervezését, képek megjelenítését külső képernyőn, valamint a vizsgált objektumok szög- és lineáris mérését (ahhoz, hogy ez a funkció megfelelően működjön, a szoftvert kalibrálni kell). A kamera világos látóterű módszerrel történő munkavégzéshez ajánlott.

A MAGUS CBF70 kamera öt képfelbontási és képkockasebesség móddal rendelkezik, így Ön könnyen megtalálhatja köztük az igényeinek leginkább megfelelőt: 5280x3954 képpont (17 képkocka/mp), 3952x3952 képpont (17 képkocka/mp), 2640x1976 képpont (56 képkocka/mp), 1760x1316 képpont (67 képkocka/mp) és 584x438 képpont (192 képkocka/mp).
A nagy felbontású módok ideálisak a fényképezéshez, hiszen lehetővé teszik a tiszta, élénk és nagyon részletes képek készítését. A megnövelt képkockasebességű módok segítenek akadásmentes és informatív videókat rögzíteni ugrások és késések nélkül, rögzíteni az objektum legkisebb mozgásait, valamint felismerhetőbbé tenni a gyorsan zajló folyamatokon szereplő személyek és tereptárgyak vonásait.
A torzításmentes, legjobb képminőség érdekében ajánlott 1x-es nagyítású adaptert használni.

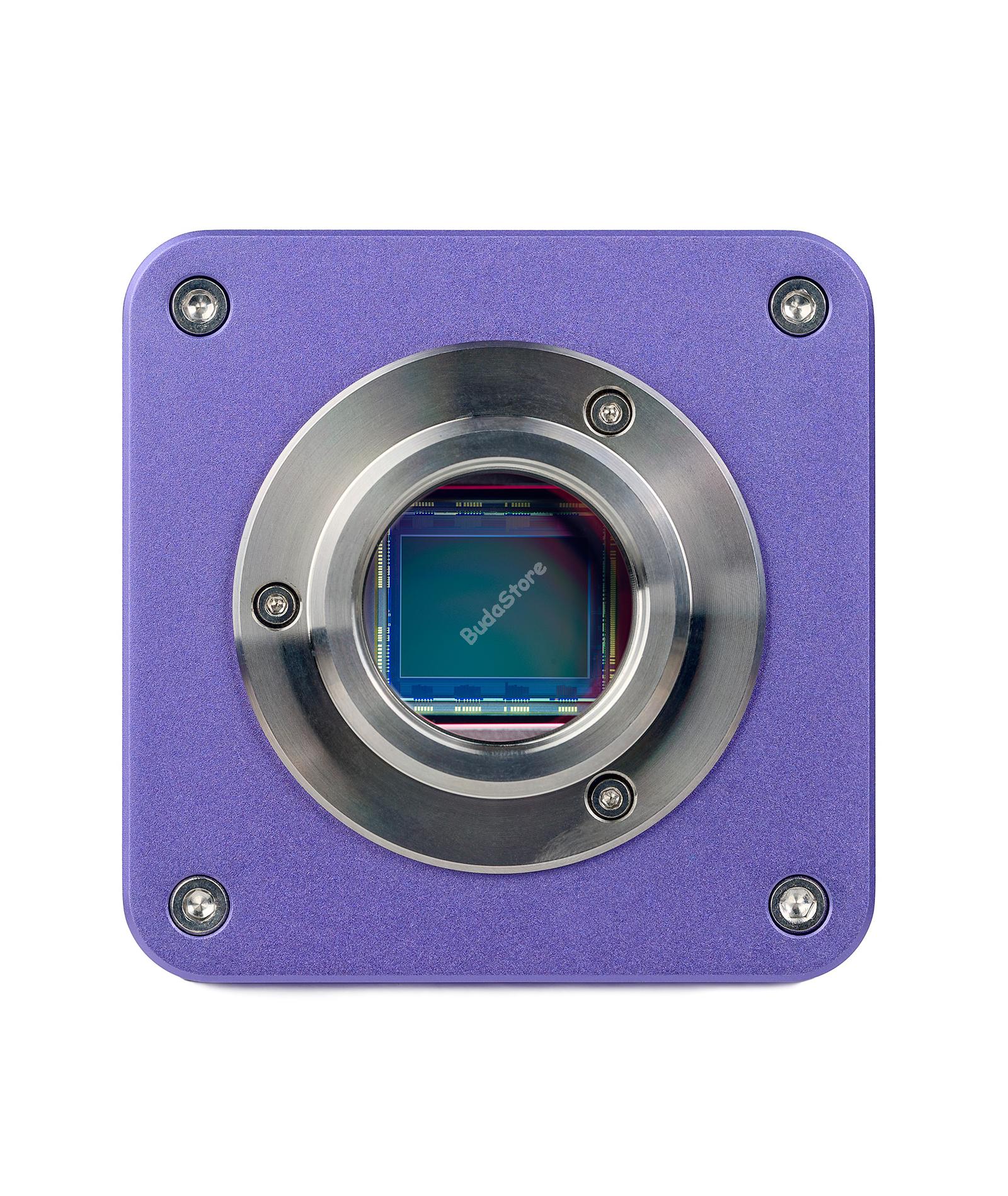

A kamerában egy 4/3”-os, színes, háttérvilágításos SONY Exmor CMOS érzékelő található. A kép még gyenge fényviszonyok között is világos lesz. Az érzékelő nagyobb fizikai méretének hála a megjelenített színek mélyebbek, a kép pedig tisztább lesz.

Optikai elemek

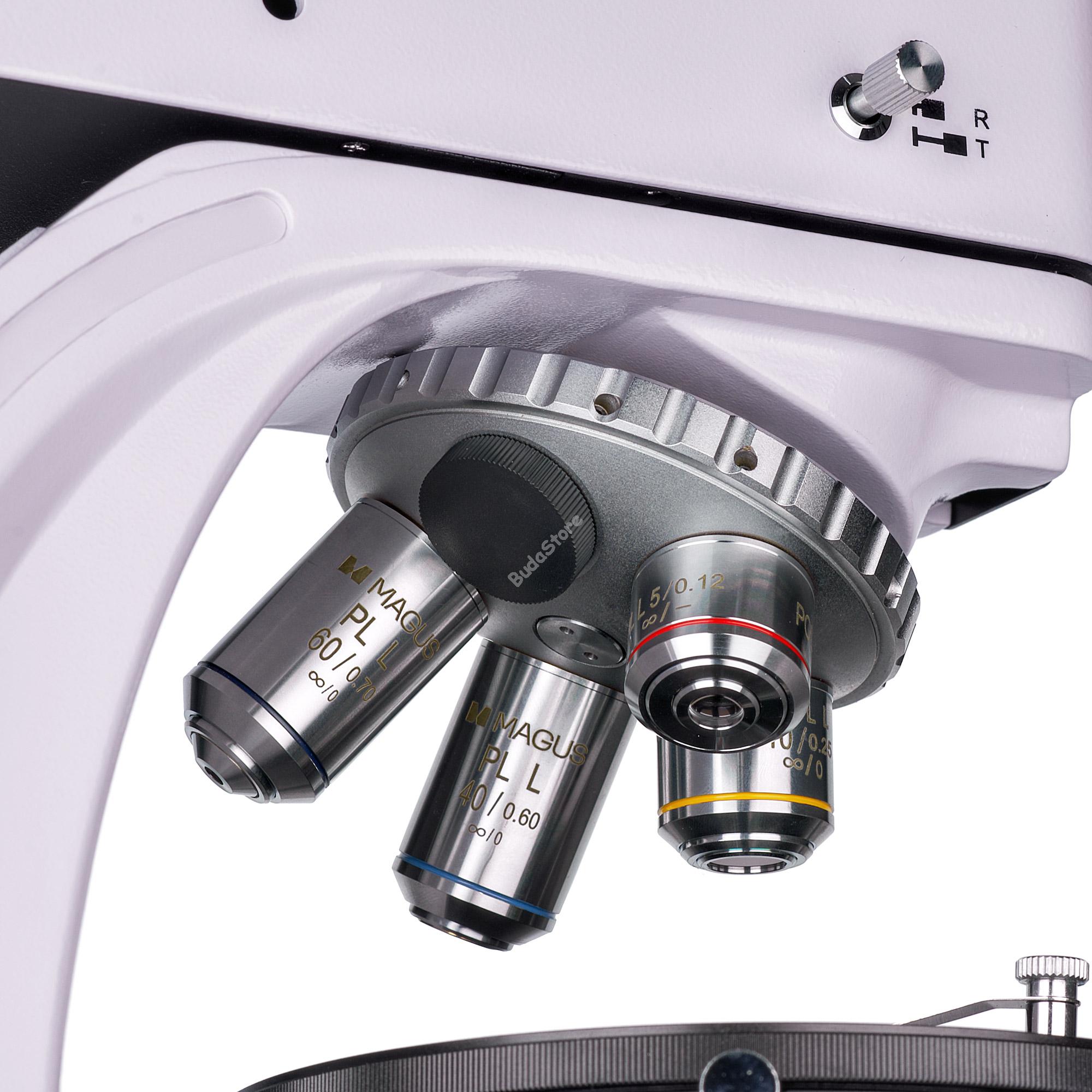

A mikroszkóp optikája végtelenre korrigált, mentes a belső feszültségtől. A lencsék által formált kép autentikus, zavaró visszaverődésektől mentes, éles kontrasztú és részletes. A lencsék olyan revolverfejben találhatók, amelyen az optikai tengelyre központosított hornyok találhatók. Összesen öt ilyen horonnyal rendelkezik. További egy objektív szerelhető fel rá a mikroszkóp nagyítási tartományának bővítésére. Az objektívek fedőlemez nélküli mintákkal történő munkához készültek.

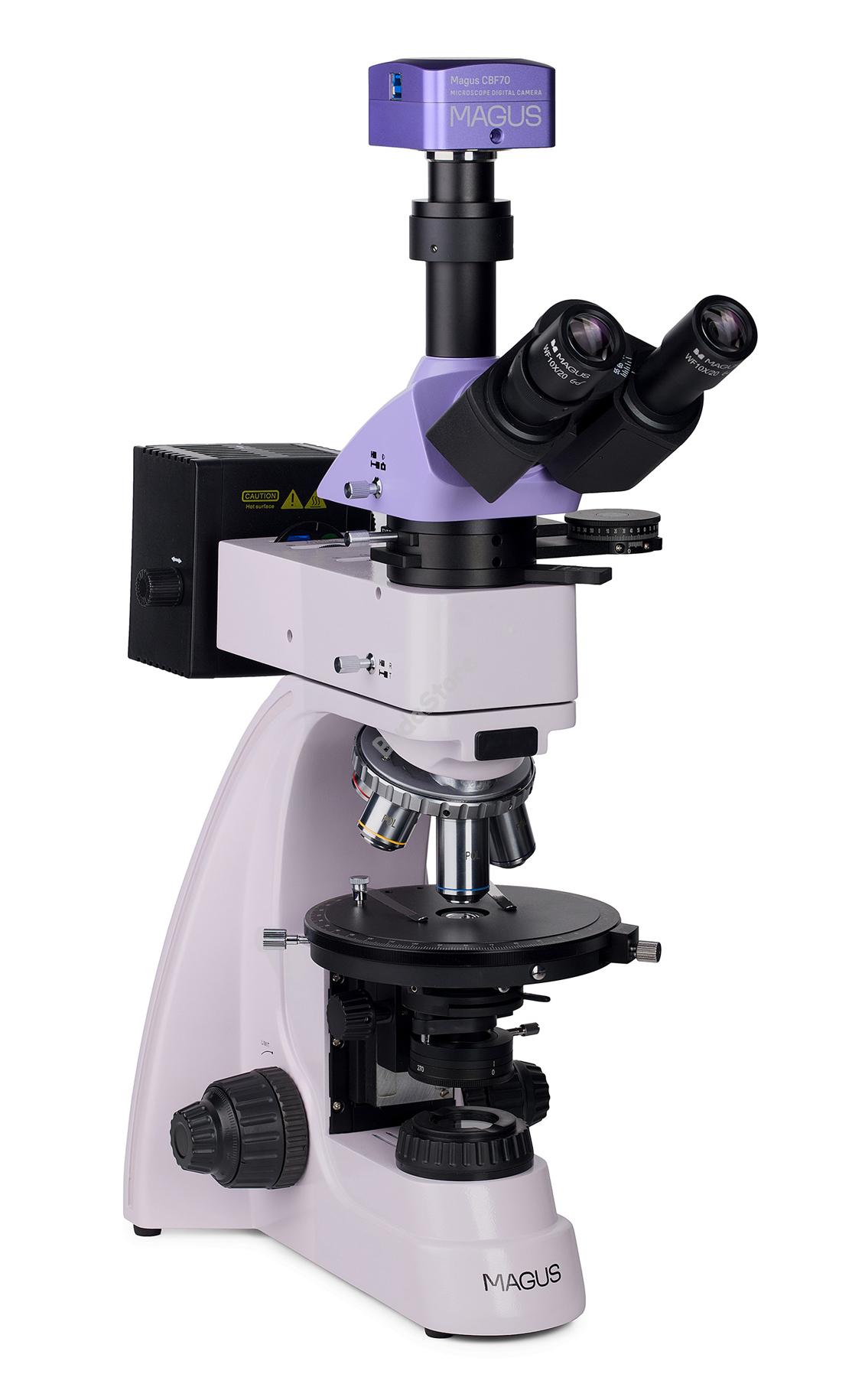

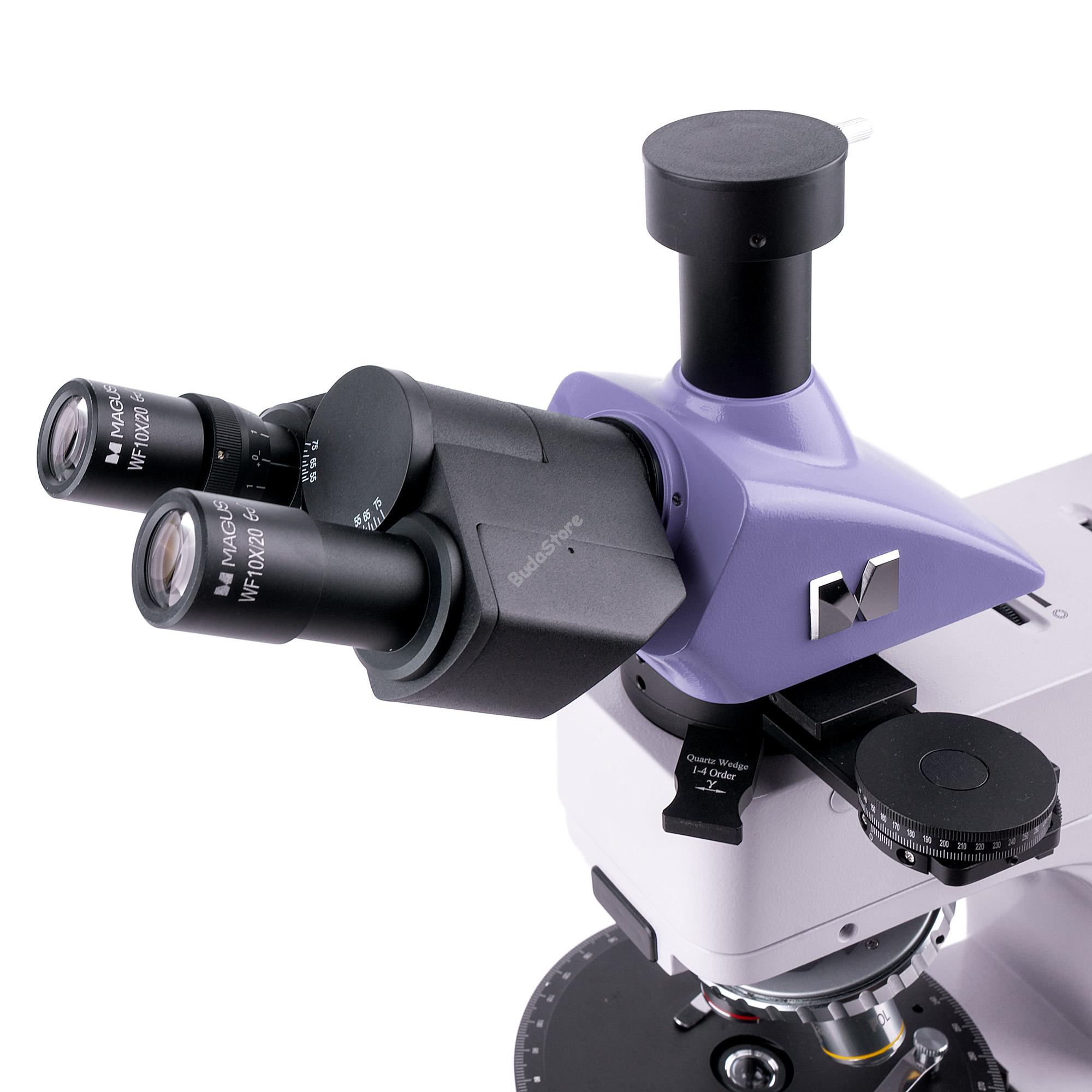

A háromszemlencsés fejrész tubusára pedig digitális kamera szerelhető. A fénynyaláb 100:0 vagy 0:100 felosztású, tehát vagy a kamerához, vagy a szemlencsetubushoz áramlik az összes fény. A bal szemlencsetubuson található egy dioptriaállító gyűrű: a két szem közötti eltérő látás miatt ez a gyűrű elforgatható, így a lehető legtisztább képet tudja adni az adott mintáról.

Megvilágítás

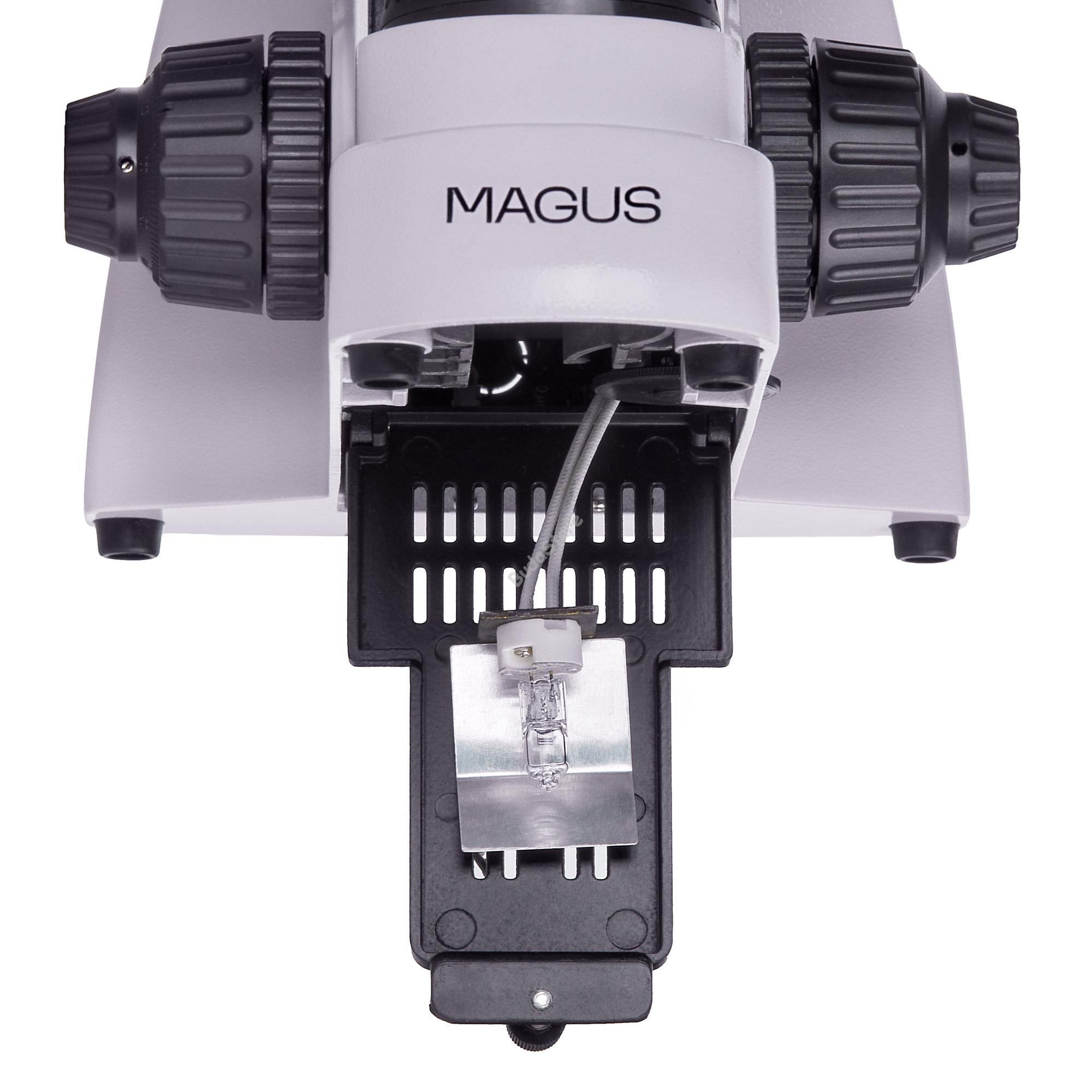

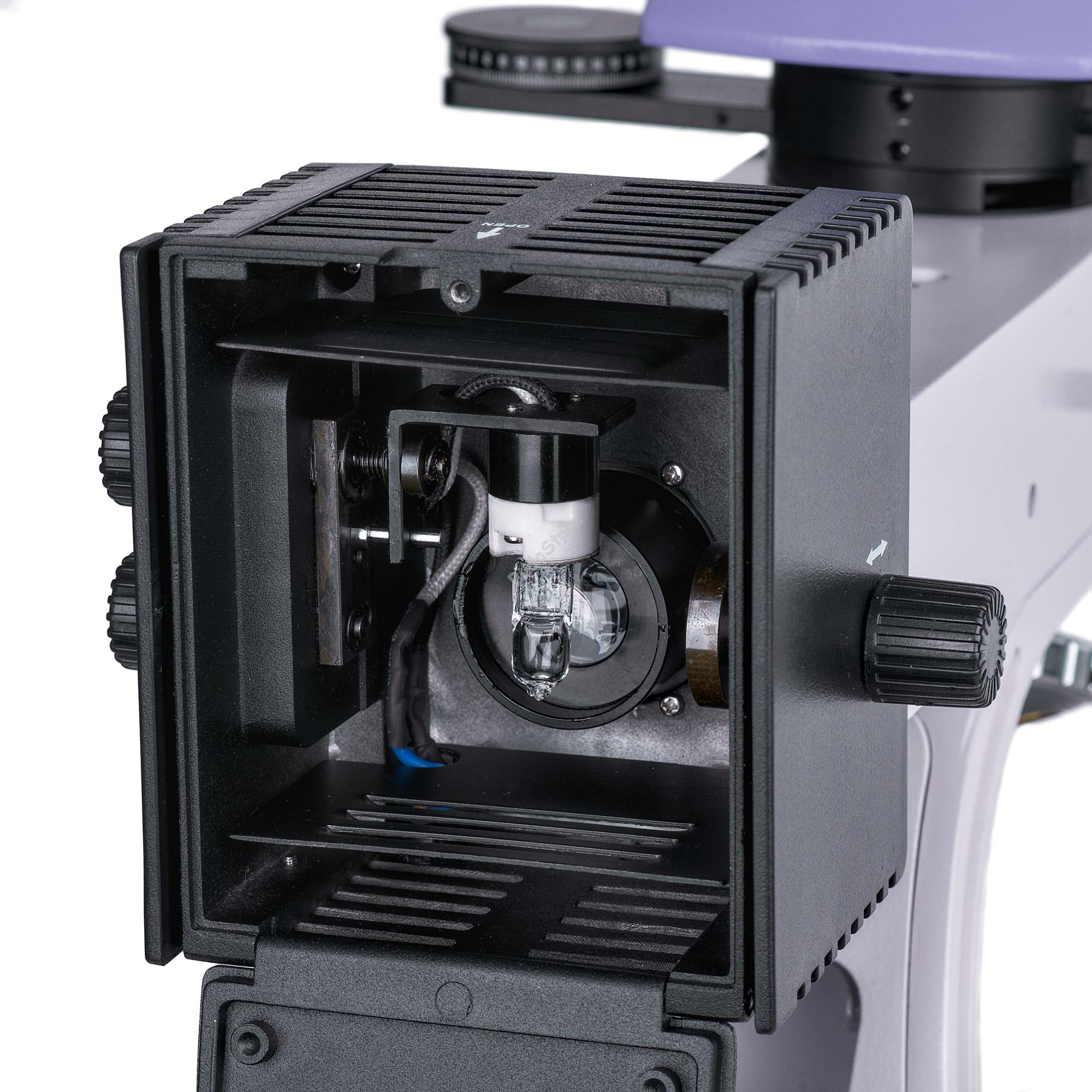

30 W-os halogén izzók használatosak mind az áteső, mind a fényvisszaverődő fényhez. Fényerejük elegendő ahhoz hogy Ön tisztán látható képet kaphasson az egyes objektumokról, a „meleg” fényspektrumba tartozó fénysugaraik miatt pedig hosszú távon is kényelmesen lehet a berendezéssel dolgozni. A Köhler-világítás nagyobb felbontást nyújt, eltávolítja a látómezőből az artifaktumokat és a szélek elsötétedését. A fényszűrőkkel pontosan be lehet állítani a színreprodukciót, amikor fényvisszaverődő fényben végzi a munkát.

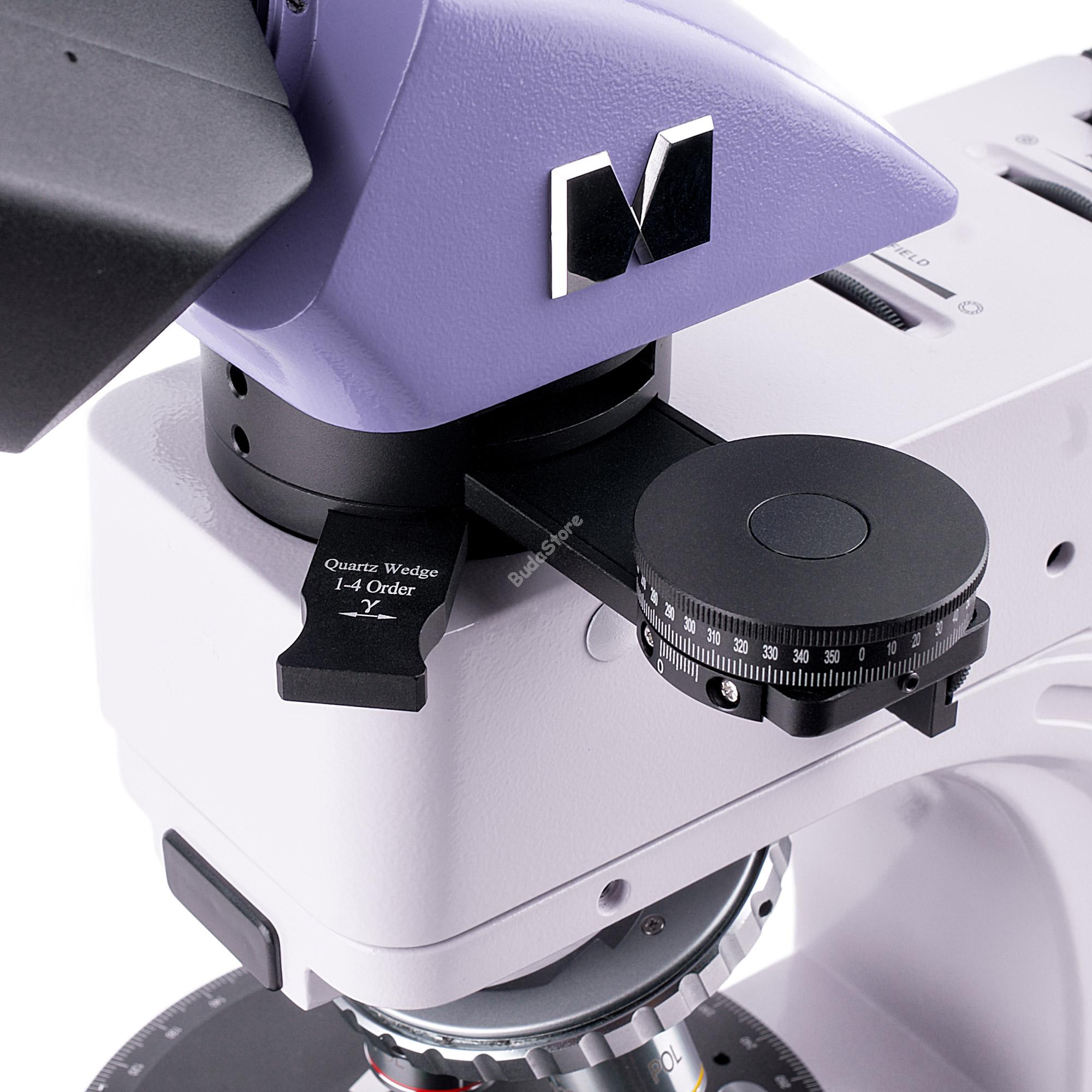

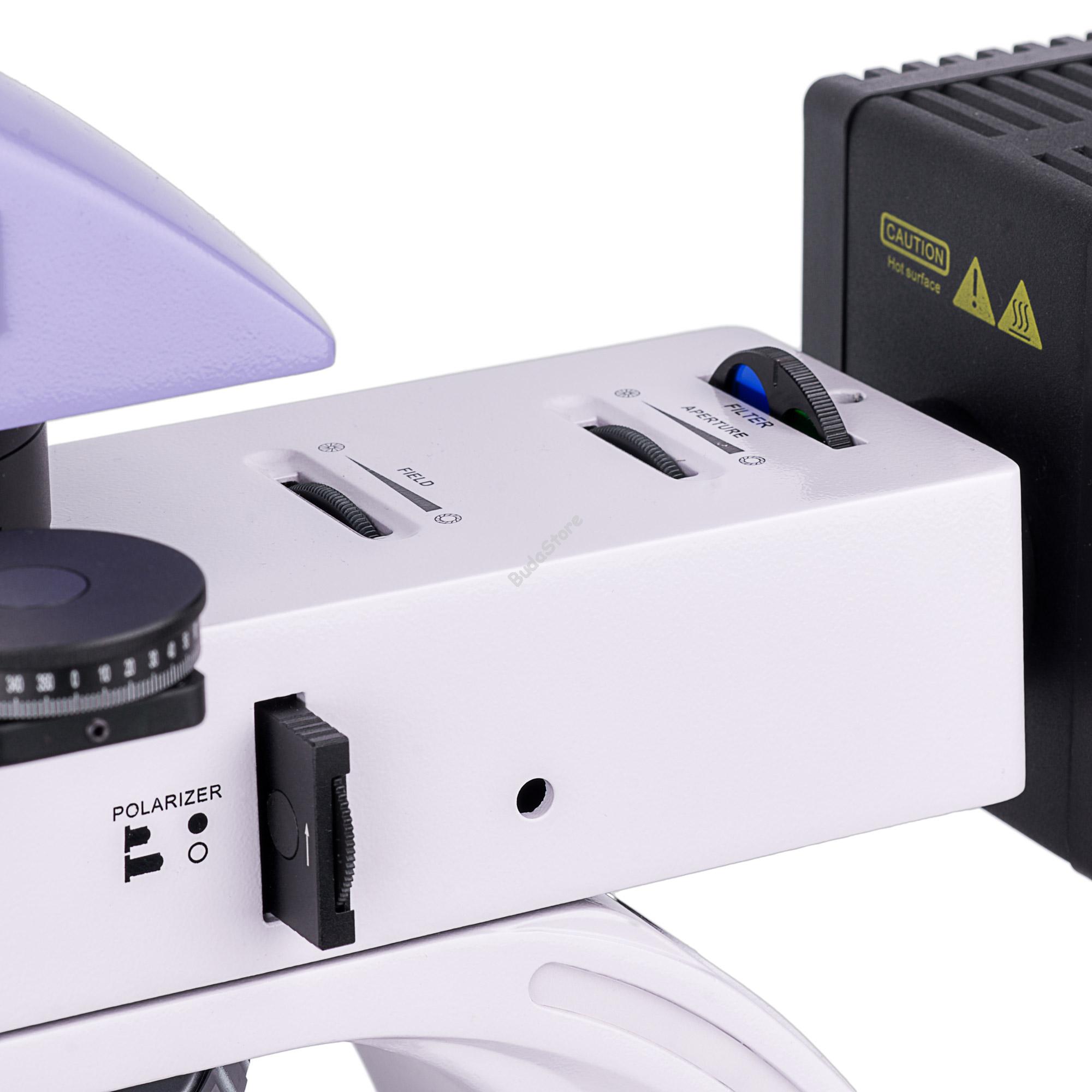

A polarizáció az áteső és a fényvisszaverődő fény esetén is rendelkezésre áll. A polarizált fényben történő megfigyelés megkezdéséhez analizáló található az optikai útvonalban. Majd az analizáló és a polarizáló relatív helyzete módosul az elforgatásukkal, ami a polarizációs szöget is módosítja. A kompenzátorokkal nő az objektumok kontrasztja, amelyek a középső szerelvény speciális hornyaiba vannak beillesztve. Ugyanez a tartozék Bertrand-lencsét is tartalmaz, ami konoszkópikus vizsgálatokhoz használható.

Tárgyasztal és fókuszáló mechanizmus

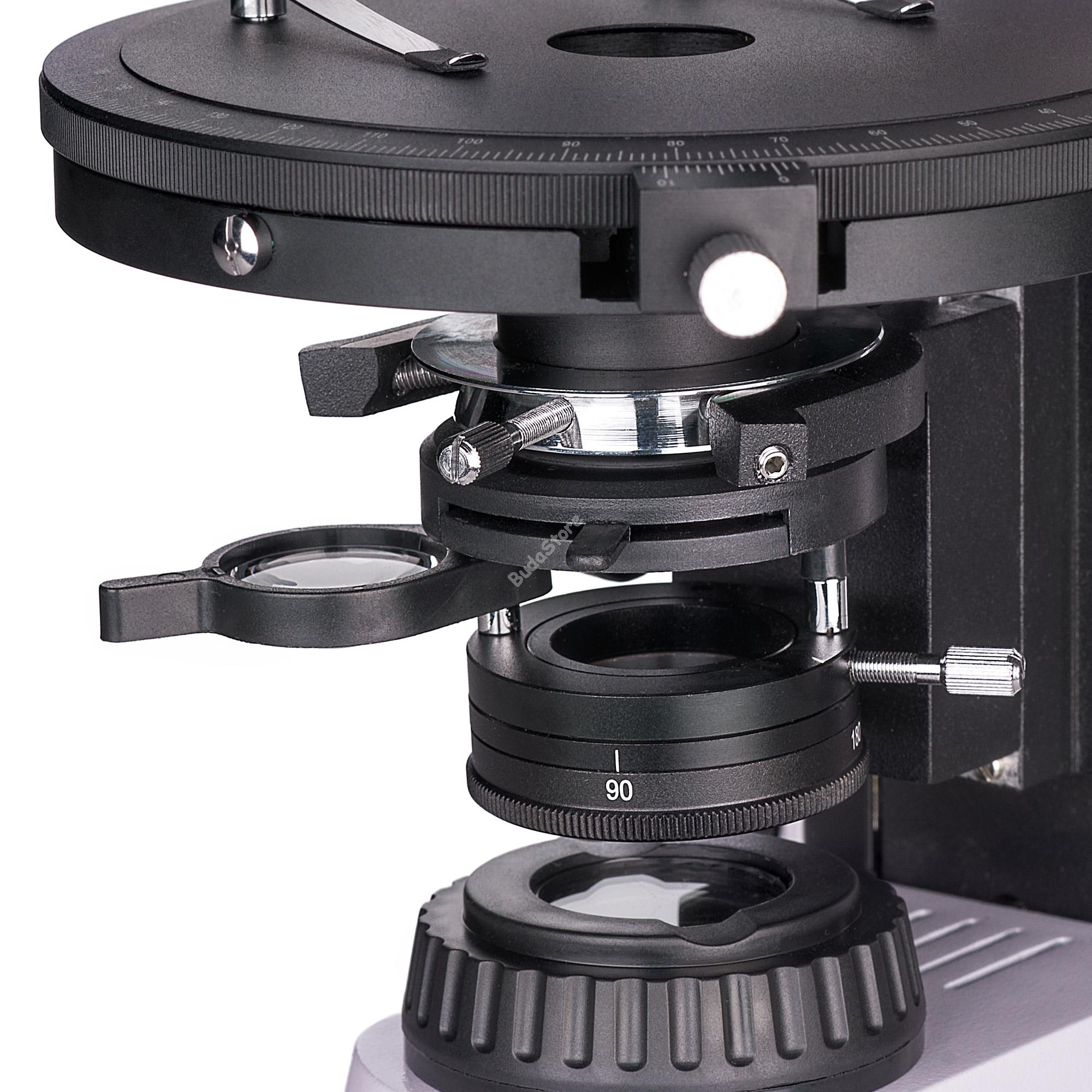

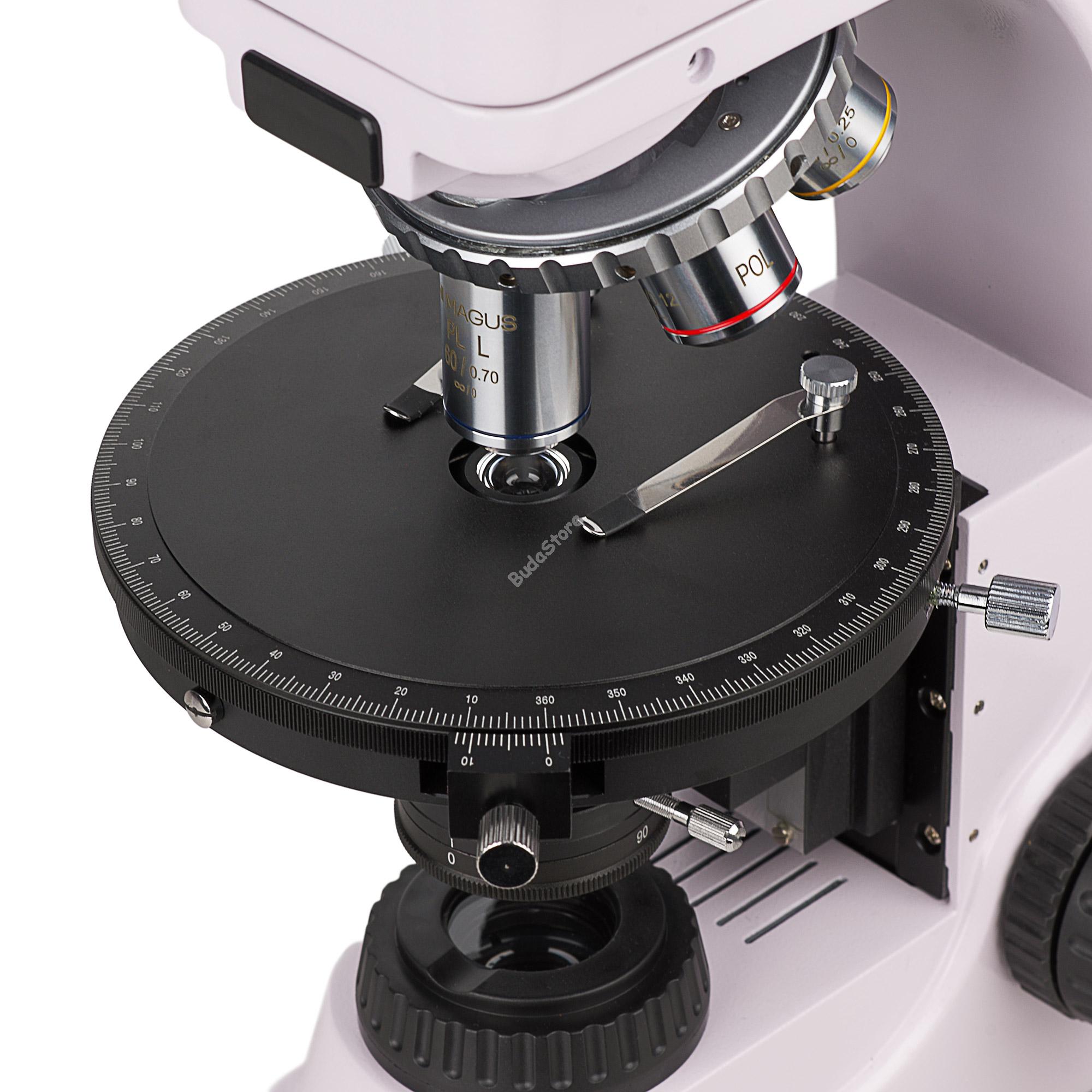

A mikroszkópon elforgatható tárgyasztalt található: a tárgyasztal elforgatásával módosul az, ahogyan a minta a visszaveri a fényt a polarizált fényben. A tárgyasztalon skála található, amin meghatározható az elforgatási szög, 0,1°-os pontossággal. A legfényesebb és legélesebb kép eléréséhez a mikroszkóp optikai tengelyéhez viszonyítva a tárgyasztal középre állítható.

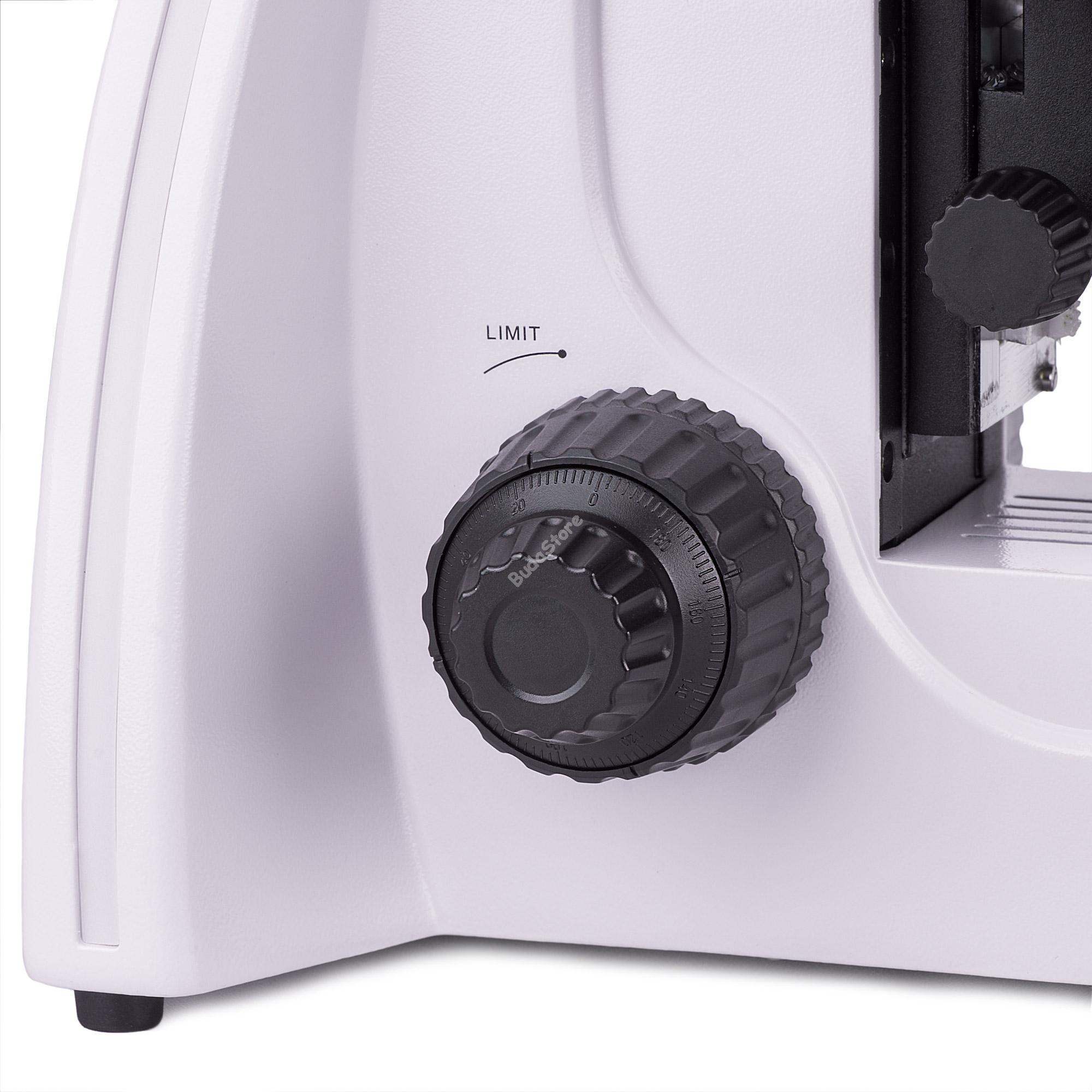

A durva- és finomfókusz-állító gomb az állvány alján található, így a felhasználó kényelmes pozícióba helyezheti a kezét az asztalon. A durvafeszesség is állítható, valamint durvafókusz-állító retesz is található a készüléken. A finomfókuszálás lehetővé teszi a minta gördülékeny mozgatását.

Tartozékok

Ahhoz, hogy a legtöbbet hozhassa ki a mikroszkópjából, használja a MAGUS termékcsalád tartozékait: szemlencséket, objektíveket, kalibrációs tárgylemezeket, digitális kamerát, stb.

A mikroszkóp főbb jellemzői:

• Áteső és visszaverődő polarizált és természetes fényben végzett munkához
• Háromszemlencsés fejrész tubussal, a digitális fényképezőgéphez 100:0 vagy 0:100 arányú fénynyaláb felosztás
• Feszültségmentes, sík-akromatikus objektív, amely tiszta, artifaktumtól és hamis belső tükröződéstől mentes képet ad
• Halogén megvilágítású munkaterület, a szemnek kényelmes színspektrum, 30 W-os izzó
• Elforgatható tárgyasztal, polarizáló és analizáló az elforgatási szögek jeleivel, Bertrand-lencsék és kompenzátorok
• A revolver hornyai és a tárgyasztal a mikroszkóp optikai tengelyéhez képest középen vannak
• Kompatibilis a kiegészítő tartozékokkal

A kamera főbb jellemzői:

• Öt grafikai és képkockasebesség-beállítás: ezek között könnyen megtalálhatja az Önnek legmegfelelőbb módot
• Gyors adatátvitel az USB 3.0 interfésznek köszönhetően
• Nagyméretű SONY Exmor színes érzékelő, hogy a képek még gyenge fényviszonyok között is világosak és tiszták lehessenek
• „Gyors kezdés”: telepítse a mellékelt szoftvert, és a kamera már készen is áll a használatra
• A kamerakép külső képernyőn történő megjelenítésével megkönnyítheti a megfigyeléseit vagy bemutatót tarthat egy közönségnek

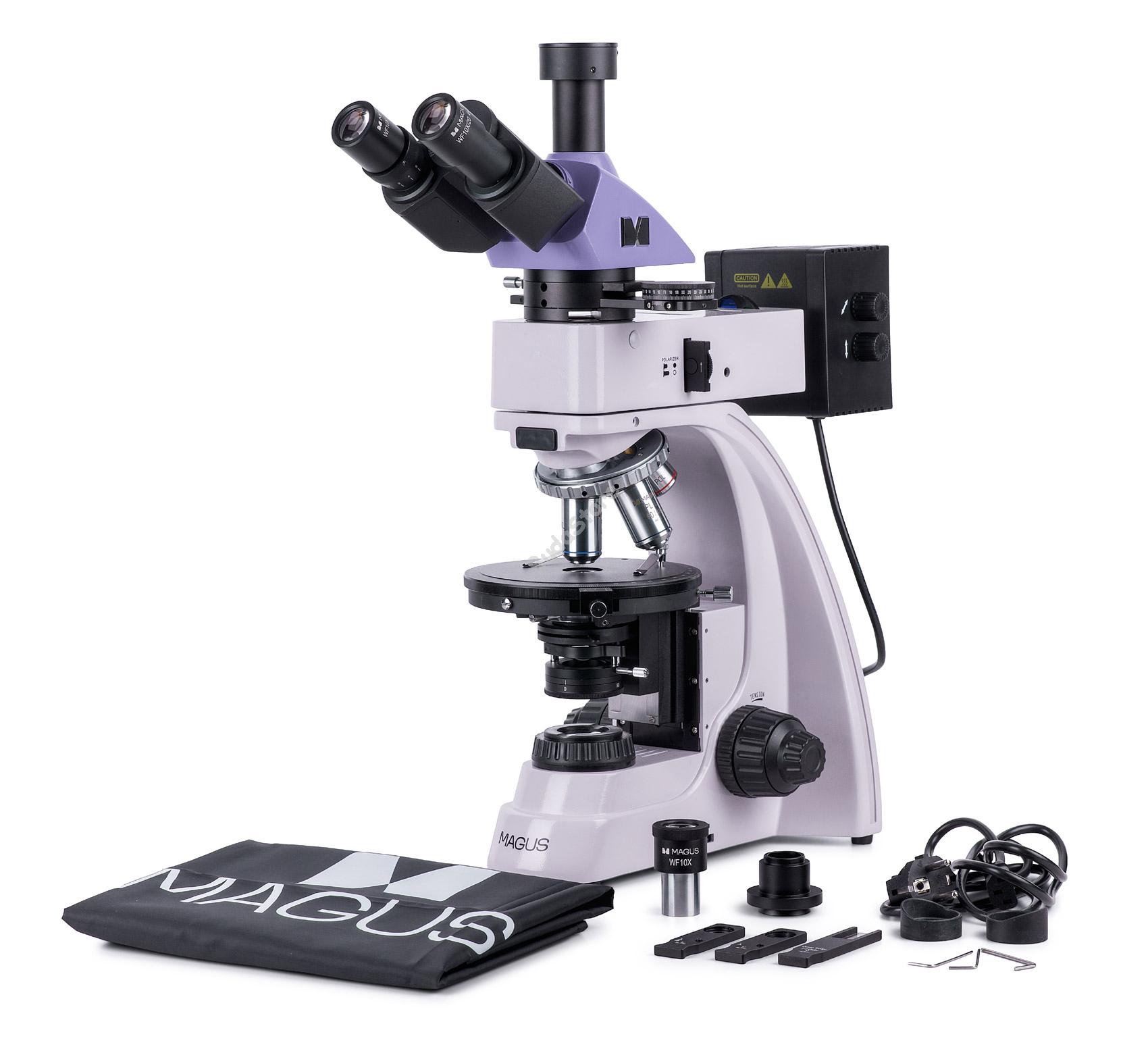

A készlet tartalma:

• MAGUS CBF70 digitális kamera (digitális kamera, USB-kábel, telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej
• Fényvisszaverő világítás lámpaházzal
• Háromszemlencsés fejrész
• Közbenső cső Bertrand-lencsékkel analizátorral és kompenzátor-rekesszel

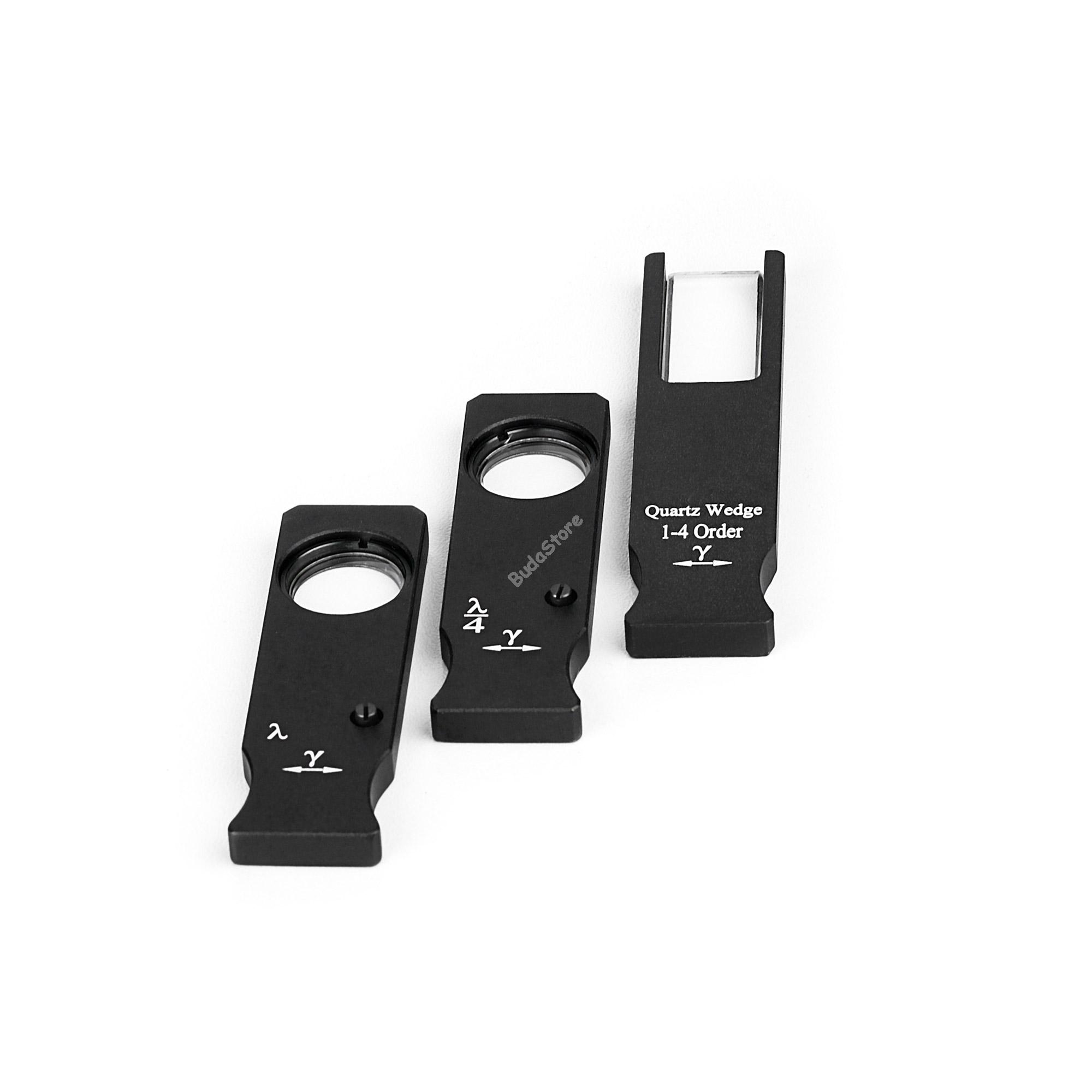

• Kompenzátorok: λ kompenzátor, λ/4 kompenzátor, kvarc ék
• Végtelen síkú akromatikus objektív: PL 5x/0,12 SzM 26,1 mm
• Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 5,0 mm
• Végtelen síkú akromatikus objektív: PL 40x/0,6 (rugós) SzM 3,98 mm
• Végtelen síkú akromatikus objektív: PL 60x/0,7 (rugós) SzM 2,03 mm
• 10x/20 mm szemlencse (2 db)
• 10x/20 mm-es skálázott szemlencse. Skálaérték: 0,1 mm
• C-csatlakozós adapter 1x
• Imbuszkulcs
• Tápkábel
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 16x/11 mm szemlencse (2 db)
• 20x/11 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL 2,5x/0,07 SzM 11 mm
• Végtelen síkú akromatikus objektív: PL 50x/0,7 (rugós) SzM 3,67 mm
• Végtelen síkú akromatikus objektív: PL 80x/0,8 (rugós) SzM 1,25 mm
• Végtelen síkú akromatikus objektív: PL 100x/0,85 (rugós) SzM 0,4 mm
• Mechanikus tárgyasztal-rögzítés
• Kalibrációs tárgylemez
